Vacuum flanges là gì?

Vacuum flanges là gì? Trong kỹ thuật chân không, việc duy trì một môi trường áp suất thấp ổn định là bài toán đầy thách thức. Hãy tưởng tượng hệ thống của bạn đang vận hành, nhưng kim đồng hồ áp suất không bao giờ chạm tới mức mục tiêu, hoặc áp suất sụt giảm đột ngột chỉ sau vài phút. Thủ phạm thường gặp nhất không nằm ở máy bơm, mà nằm ở các điểm kết nối – nơi những chiếc vacuum flange không thực hiện đúng nhiệm vụ của mình.

Vấn đề chọn sai loại mặt bích chân không hoặc lắp đặt không đúng kỹ thuật dẫn đến hiện tượng rò rỉ (leak), khiến toàn bộ quy trình sản xuất bị đình trệ và gây lãng phí năng lượng khủng khiếp. Vacuum flange tuy là những thành phần nhỏ bé về kích thước nhưng lại đóng vai trò quyết định, là "người gác cổng" bảo vệ độ kín tuyệt đối cho mọi hệ thống chân không từ công nghiệp đến phòng thí nghiệm.

Vacuum flanges là gì?

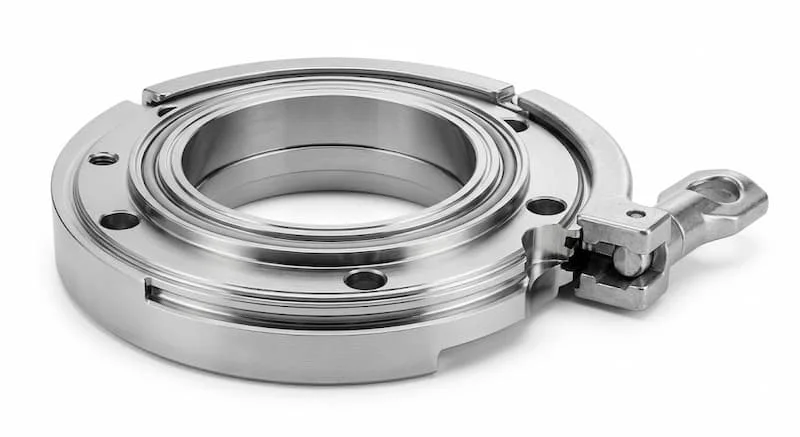

Vacuum flanges là loại mặt bích chuyên dụng được thiết kế riêng cho các hệ thống chân không, có nhiệm vụ kết nối các đường ống, bình chứa, van và máy bơm với nhau. Khác với mặt bích chịu áp thông thường, nhiệm vụ cốt lõi của chúng là ngăn chặn triệt để sự xâm nhập của không khí từ môi trường bên ngoài vào trong hệ thống đang ở trạng thái áp suất thấp.

Vai trò của các loại mặt bích này không chỉ dừng lại ở việc kết nối cơ học mà còn phải tạo ra một cơ chế làm kín (sealing) hoàn hảo. Trong môi trường chân không, dù là một khe hở nhỏ ở mức phân tử cũng đủ để phá hỏng môi trường áp suất yêu cầu, gây nhiễm bẩn mẫu thử hoặc làm hỏng các linh kiện bán dẫn nhạy cảm.

Nguyên lý hoạt động của vacuum flange

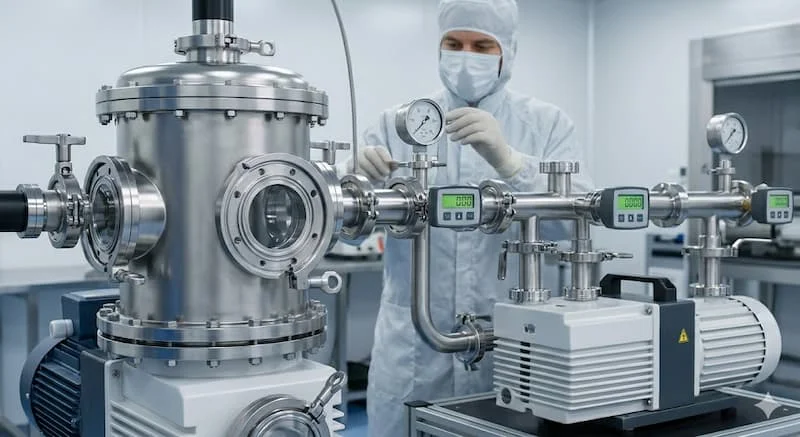

Cơ chế làm việc của vacuum flange dựa trên việc tạo ra áp lực nén lên một vật liệu đệm (gasket/O-ring) đặt giữa hai mặt bích. Khi siết chặt các bộ phận kết nối (clamp hoặc bu lông), vật liệu đệm sẽ bị biến dạng và lấp đầy các rãnh siêu nhỏ trên bề mặt kim loại, tạo thành một rào cản khí kín.

Nguyên lý quan trọng cần lưu ý: Vacuum flange không được thiết kế để chống lại áp suất đẩy ra từ bên trong như đường ống nước hay khí nén. Ngược lại, chúng phải chịu đựng áp suất khí quyển (khoảng 1 bar) liên tục ép từ bên ngoài vào.

Insight kỹ thuật: Duy trì chân không khó hơn duy trì áp suất cao. Trong hệ thống áp lực, lỗi nhỏ có thể chỉ gây thất thoát lưu chất; nhưng trong hệ thống chân không, chỉ cần một lỗ rò rỉ vi mô, không khí sẽ tràn vào và ngay lập tức làm mất trạng thái chân không.

Các loại vacuum flangephổ biến nhất hiện nay

Việc lựa chọn đúng loại mặt bích phụ thuộc hoàn toàn vào mức độ chân không mà hệ thống yêu cầu. Dưới đây là ba tiêu chuẩn phổ biến nhất:

1. KF (Klein Flange / NW)

Dòng KF (thường gọi là mặt bích NW) là tiêu chuẩn "quốc dân" trong các ứng dụng chân không thấp đến trung bình. Hệ thống này sử dụng một vòng đệm O-ring bằng elastomer đặt trong một vòng định tâm (centering ring) và được cố định bằng kẹp tháo nhanh (quick clamp).

• Ưu điểm: Lắp đặt cực kỳ nhanh chóng, không cần dụng cụ chuyên dụng, giá thành rẻ.

• Nhược điểm: Do dùng đệm cao su, chúng không thể chịu được nhiệt độ cao (bake-out) và không phù hợp cho mức chân không siêu cao (UHV).

2. ISO Flange

Dành cho các hệ thống có kích thước đường ống lớn hơn (thường từ DN63 trở lên). ISO flange vẫn sử dụng nguyên lý làm kín bằng O-ring nhưng được cố định bằng các kẹp móng (claw clamps) hoặc bu lông.

• Ứng dụng: Phổ biến trong các hệ thống chân không công nghiệp, buồng hút chân không lớn.

• Đặc điểm: Độ bền cao, chịu được tải trọng cơ học lớn hơn dòng KF.

3. CF (ConFlat Flange)

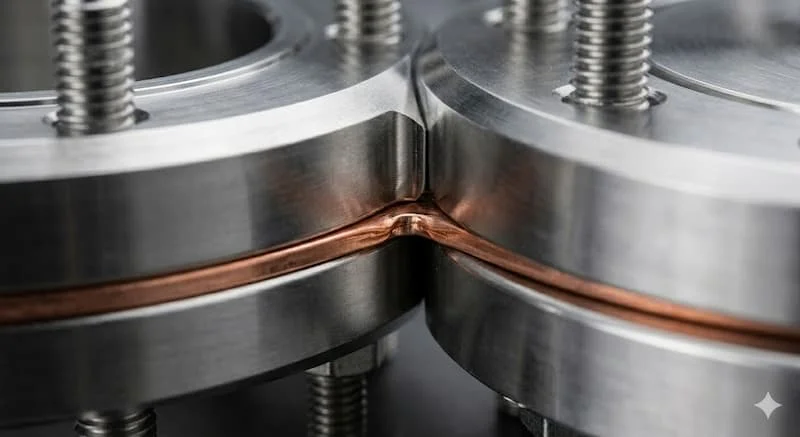

Đây là "ông vua" trong môi trường chân không siêu cao (UHV). CF flange sử dụng một vòng đệm bằng đồng mềm (copper gasket) kẹp giữa hai mặt bích có gờ sắc (knife-edge). Khi siết bu lông, gờ sắc này sẽ lún sâu vào mặt đồng, tạo ra một mối nối kim loại - kim loại kín khít tuyệt đối.

• Ưu điểm: Độ kín cực cao, có thể chịu được nhiệt độ nung nóng để tẩy sạch khí bám dính (bake-out).

• Nhược điểm: Chi phí cao, quy trình lắp đặt phức tạp và vòng đệm đồng chỉ sử dụng được một lần duy nhất.

Bảng so sánh KF vs ISO vs CF

Insight: Nếu bạn chọn KF cho hệ thống UHV, hệ thống sẽ không bao giờ đạt được áp suất mong muốn do hiện tượng thẩm thấu khí qua vật liệu cao su. Sai loại mặt bích chính là nguyên nhân dẫn đến thất bại của toàn bộ hệ thống.

Tại sao vacuum flange yêu cầu độ chính xác cực cao?

Trong lĩnh vực chân không, chúng ta đang làm việc với các phân tử khí. Không khí bên ngoài luôn "tìm mọi cách" để lọt vào khu vực có áp suất thấp hơn. Mọi sai số trong quá trình gia công mặt bích như: độ phẳng không đạt, bề mặt có vết xước li ti, hay vật liệu inox bị rỗ khí đều trở thành "đường cao tốc" cho không khí xâm nhập.

Điểm khẳng định đẳng cấp chuyên gia (E-E-A-T) của một nhà cung cấp nằm ở Surface Finish (độ bóng bề mặt). Một mặt bích chân không chất lượng cao phải có bề mặt cực nhẵn để các vòng đệm có thể lấp đầy hoàn toàn. Bất kỳ một vết xước dọc theo hướng kính nào cũng sẽ gây ra lỗi "Virtual Leak" (rò rỉ ảo), khiến việc hút chân không trở nên vô tận.

Ứng dụng thực tế của vacuum flanges

Sản phẩm này hiện diện trong hầu hết các ngành công nghệ cao:

• Semiconductor (Bán dẫn): Sản xuất chip máy tính yêu cầu môi trường chân không siêu sạch để tránh bụi và tạp chất.

• Hệ thống phủ màng mỏng (Coating): Các công nghệ PVD, CVD để mạ vàng, mạ cứng lên bề mặt kim loại.

• Phòng thí nghiệm vật lý: Các máy gia tốc hạt, kính hiển vi điện tử đều cần vacuum flange dòng CF để duy trì áp suất cực thấp.

• Công nghiệp thực phẩm: Quy trình sấy thăng hoa (freeze drying) hoặc đóng gói chân không để kéo dài thời hạn bảo quản.

Hướng dẫn chọn vacuum flange đúng kỹ thuật

Để tránh lãng phí và đảm bảo hiệu suất, hãy tuân thủ checklist sau:

1. Xác định mức chân không: Bạn cần chân không thô (Rough), cao (High) hay siêu cao (UHV)?

2. Chọn loại mặt bích: Mức UHV bắt buộc dùng CF. Mức trung bình ưu tiên KF để tiết kiệm thời gian.

3. Vật liệu: Inox 304 là tiêu chuẩn, nhưng nếu môi trường có hóa chất ăn mòn, inox 316L là lựa chọn tối ưu.

4. Kích thước: Kiểm tra tiêu chuẩn DN (ví dụ DN16, DN40, DN100) để đảm bảo khớp nối với máy bơm hiện có.

5. Gasket phù hợp: Viton cho nhiệt độ thường, Copper cho nhiệt độ cao.

Lưu ý quan trọng khi lắp đặt:

• Làm sạch là tiên quyết: Chỉ một dấu vân tay (dầu nhờn) trên bề mặt làm kín cũng có thể giải phóng khí và làm hỏng chân không.

• Nguyên tắc siết lực: Đối với dòng CF và ISO dùng bu lông, phải siết theo hình sao (đối xứng) để lực ép phân bổ đều, tránh làm vênh mặt bích.

FAQ - Những câu hỏi thường gặp

1. Vacuum flanges khác gì so với mặt bích thông thường?

Mặt bích thường (như ANSI, JIS) tập trung vào khả năng chịu áp suất đẩy ra. Vacuum flange tập trung vào khả năng chống rò rỉ khí vào trong và thường có thiết kế rãnh đệm hoặc gờ sắc đặc thù.

2. KF flange dùng cho mức chân không nào là tốt nhất?

Phù hợp nhất cho dải chân không từ $10^{-3}$ mbar trở lên.

3. Có thể tái sử dụng gasket kim loại của CF flange không?

Tuyệt đối không. Gasket đồng của CF bị biến dạng vĩnh viễn khi siết để tạo độ kín. Tái sử dụng sẽ chắc chắn gây rò rỉ.

4. Tại sao inox 316 thường được ưu tiên hơn 304 trong hệ thống chân không?

Inox 316 có hàm lượng Carbon thấp và bổ sung Molypden, giúp chống ăn mòn tốt hơn và giảm thiểu hiện tượng thoát khí (outgassing) từ cấu trúc kim loại.

Kết luận

Việc lựa chọn và lắp đặt đúng vacuum flange không chỉ là vấn đề kỹ thuật, mà là nền tảng cốt lõi để duy trì sự ổn định cho toàn bộ quy trình công nghệ của bạn. Đầu tư đúng loại mặt bích ngay từ đầu sẽ giúp bạn tránh được những rủi ro rò rỉ, tiết kiệm chi phí bảo trì và bảo vệ tuổi thọ cho các thiết bị đắt tiền như máy bơm chân không hay buồng phản ứng.
