Inox elbow là gì?

Inox elbow là gì? Trong thiết kế và thi công hệ thống đường ống công nghiệp, việc thay đổi hướng dòng chảy là yêu cầu tất yếu để tối ưu hóa không gian và bố cục mặt bằng. Tuy nhiên, một thực tế đáng ngại là nhiều đơn vị thường xem nhẹ việc lựa chọn inox elbow (co inox), dẫn đến những hệ quả nghiêm trọng như rò rỉ tại mối nối, sụt giảm áp suất bất thường hoặc thậm chí là làm hỏng máy bơm do hiện tượng xâm thực.

Việc lắp sai loại co inox không chỉ gây khó khăn cho quá trình thi công mà còn ảnh hưởng trực tiếp đến tuổi thọ của toàn bộ hệ thống. lnox elbow tuy là một chi tiết nhỏ, nhưng nó đóng vai trò là "khớp nối" quyết định độ bền, sự ổn định của áp suất và hiệu suất dòng chảy trong dài hạn.

Dẫn dắt: Đừng để một phụ kiện nhỏ làm tê liệt hệ thống lớn. Hiểu rõ về kỹ thuật và cách lựa chọn lnox elbow chính xác là bước đầu tiên để xây dựng một hệ thống đường ống an toàn và hiệu quả.

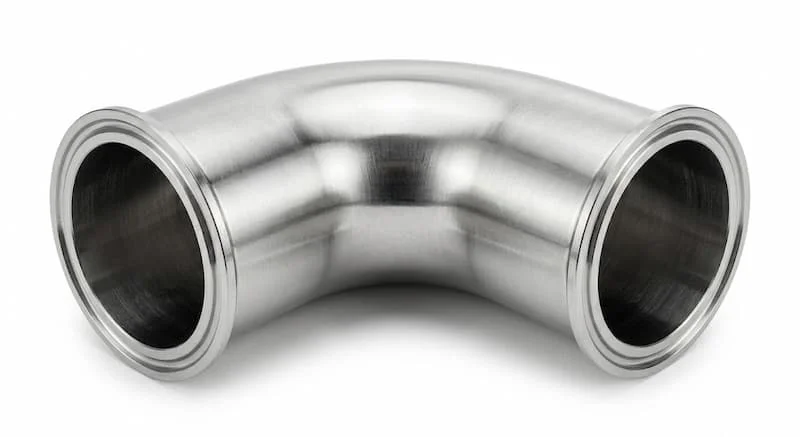

Inox elbow là gì?

Inox elbow là phụ kiện đường ống được sản xuất từ thép không gỉ (inox), có chức năng kết nối và thay đổi hướng của dòng lưu chất trong hệ thống theo một góc nhất định. Tùy thuộc vào thiết kế đường ống, các loại co inox phổ biến nhất thường có góc chuyển hướng 45°, 90° hoặc 180°.

Tại thị trường Việt Nam, phụ kiện này còn được gọi với những tên gọi thuần Việt hơn như co inox hoặc cút inox. Với đặc tính từ thép không gỉ, chúng có khả năng chịu nhiệt, chịu áp lực và chống ăn mòn vượt trội so với các loại co bằng thép carbon hay nhựa, giúp duy trì môi trường lưu chất sạch và an toàn.

Nguyên lý hoạt động và bản chất kỹ thuật

Về mặt vật lý, khi dòng lưu chất đang di chuyển trên một đường thẳng và gặp lnox elbow, hướng dòng chảy sẽ bị thay đổi đột ngột. Quá trình này tạo ra một dòng chảy cong, dẫn đến hai hiện tượng kỹ thuật quan trọng:

1. Tổn thất áp suất: Ma sát giữa lưu chất và thành trong của co tăng lên, làm giảm năng lượng dòng chảy.

2. Lực quán tính: Dòng lưu chất đập vào thành ngoài của co, tạo ra ứng suất cơ học lên phụ kiện.

Insight kỹ thuật: Góc chuyển hướng càng lớn hoặc bán kính cong càng nhỏ, mức độ tổn thất áp suất và ma sát càng cao. Do đó, việc tính toán động lực học dòng chảy tại các vị trí lắp elbow là cực kỳ quan trọng để bảo vệ các thiết bị hạ nguồn như van hoặc máy bơm.

Phân loại lnox elbow phổ biến trong công nghiệp

Để đáp ứng các yêu cầu khắt khe từ dân dụng đến công nghiệp nặng, lnox elbow được phân loại dựa trên nhiều tiêu chí khác nhau:

1. Theo góc chuyển hướng

• Elbow 45°: Dùng để chuyển hướng nhẹ, giúp giảm thiểu tổn thất áp suất và giảm rung động cho đường ống.

• Elbow 90°: Loại phổ biến nhất, dùng để tạo các góc vuông trong hệ thống đường ống, tối ưu hóa không gian lắp đặt.

• Elbow 180° (U-bend): Thường dùng trong các bộ trao đổi nhiệt hoặc hệ thống sưởi, nơi dòng chảy cần quay ngược lại 180 độ.

2. Theo phương thức kết nối

• Hàn (Butt Weld): Hai đầu co được vát mép để hàn trực tiếp vào ống. Loại này mang lại độ kín khít tuyệt đối, chịu được áp suất và nhiệt độ cao, thường dùng trong dầu khí và hóa chất.

• Ren (Threaded): Sử dụng ren trong hoặc ren ngoài để kết nối. Phù hợp cho đường ống kích thước nhỏ, áp suất thấp và cần tháo lắp thường xuyên.

• Clamp (Vi sinh): Sử dụng bộ cùm clamp để ép chặt mối nối. Đây là tiêu chuẩn trong ngành thực phẩm và dược phẩm nhờ khả năng tháo lắp cực nhanh và dễ dàng vệ sinh.

3. Theo vật liệu cấu tạo

• Inox 201: Giá rẻ, chịu lực tốt nhưng khả năng chống gỉ kém, chỉ nên dùng trong môi trường khô ráo, trang trí nội thất.

• Inox 304: Loại phổ biến nhất, cân bằng hoàn hảo giữa giá thành và khả năng chống ăn mòn trong môi trường nước sạch, thực phẩm.

• Inox 316: Chứa Molypden, giúp chống ăn mòn cực tốt trong môi trường clorua (nước biển) và hóa chất mạnh.

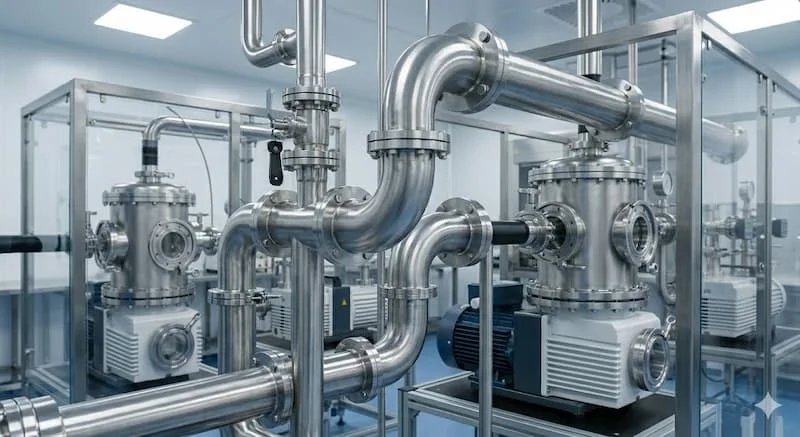

Các thông số kỹ thuật quan trọng khi mua lnox elbow

Để đảm bảo tính tương thích, bạn cần nắm vững các thông số sau:

• Đường kính danh định (DN): Kích thước lòng trong của co, phải khớp với đường kính của ống.

• Độ dày (Schedule - SCH): Các cấp độ phổ biến như SCH10, SCH20, SCH40... Độ dày thành co phải tương đương hoặc lớn hơn độ dày ống để chịu được áp suất vận hành.

• Bán kính cong (Radius):

  • LR (Long Radius): Bán kính bằng 1.5 lần đường kính ống. Loại này giúp dòng chảy mượt hơn, ít tổn thất áp.

  • SR (Short Radius): Bán kính bằng 1 lần đường kính ống. Dùng trong không gian hẹp nhưng gây tổn thất áp suất lớn hơn.

Insight: Sử dụng LR (Long Radius) luôn là ưu tiên hàng đầu nếu không gian cho phép để bảo vệ hệ thống khỏi các hiện tượng búa nước và rung chấn.

So sánh inox 304 vs 316: Lựa chọn nào tối ưu?

Lựa chọn sai vật liệu cho lnox elbow là nguyên nhân hàng đầu dẫn đến rò rỉ do bị ăn mòn lỗ kim.

Tại sao chọn đúng lnox elbow lại quan trọng?

Việc lựa chọn đúng loại lnox elbow ảnh hưởng trực tiếp đến 3 yếu tố sống còn:

1. Áp suất hệ thống: Chọn đúng bán kính cong giúp bảo toàn áp suất cần thiết cho quy trình sản xuất.

2. Độ bền cơ học: Độ dày (SCH) phù hợp giúp mối nối không bị nứt vỡ dưới tác động của áp lực cao hoặc nhiệt độ thay đổi đột ngột.

3. Chi phí vận hành: Một hệ thống không rò rỉ và dòng chảy ổn định sẽ giúp giảm chi phí điện năng cho máy bơm và chi phí bảo trì định kỳ.

Hậu quả khi chọn sai: Dòng chảy bị tắc nghẽn hoặc tạo xoáy gây xói mòn thành ống, dẫn đến rò rỉ hóa chất độc hại, gây mất an toàn lao động và thiệt hại kinh tế lớn.

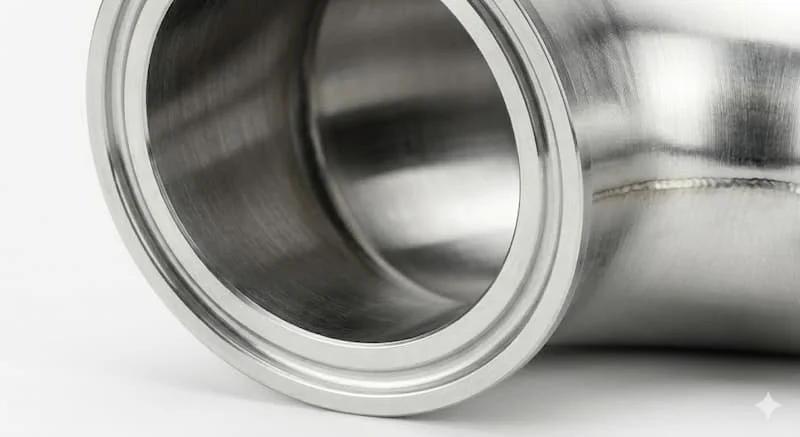

Ứng dụng thực tế của lnox elbow

Nhờ tính đa năng, lnox elbow có mặt trong hầu hết các lĩnh vực:

• Thực phẩm & Đồ uống: Đường ống dẫn sữa, bia, nước giải khát (yêu cầu co vi sinh).

• Hóa chất & Dầu khí: Hệ thống dẫn axit, dung môi, dầu thô (yêu cầu inox 316 chịu áp).

• Xử lý nước: Hệ thống lọc RO, xử lý nước thải công nghiệp.

• Dược phẩm: Yêu cầu độ bóng bề mặt cực cao để tránh vi khuẩn tích tụ.

Những sai lầm thường gặp khi chọn và lắp đặt

• Chọn sai SCH: Lắp co quá mỏng cho đường ống áp suất cao dẫn đến biến dạng hoặc nổ mối nối.

• Dùng inox 201 cho hóa chất: Do ham rẻ, nhiều đơn vị dùng co 201 khiến phụ kiện bị gỉ sét chỉ sau vài tuần sử dụng.

• Không tính tổn thất áp: Lắp quá nhiều co 90° SR khiến máy bơm ở cuối đường ống không đủ áp lực hoạt động.

Hướng dẫn chọn lnox elbow đúng kỹ thuật (Checklist)

Trước khi đặt hàng, hãy kiểm tra danh sách sau:

• [ ] Đường kính: Đã xác định đúng DN của ống chưa?

• [ ] Góc độ: Cần 45°, 90° hay góc đặc biệt?

• [ ] Vật liệu: Môi trường có muối hay axit không? (Nếu có chọn 316).

• [ ] Độ dày: SCH bao nhiêu để chịu được áp suất thiết kế?

• [ ] Kết nối: Hàn, ren hay dùng kẹp clamp?

Lưu ý khi thi công lắp đặt

Khi hàn lnox elbow, cần thợ có tay nghề cao để đảm bảo mối hàn ngấu đều, không bị rỗ khí. Sau khi hàn, nên thực hiện tẩy rửa và thụ động hóa (pickling & passivation) mối nối để phục hồi khả năng chống gỉ của inox tại vị trí chịu nhiệt độ cao.

FAQ - Những câu hỏi thường gặp về lnox elbow

1. Inox elbow 90° có phải là loại dùng phổ biến nhất không?

Đúng, đây là loại cơ bản nhất trong mọi bản vẽ kỹ thuật đường ống để thay đổi hướng vuông góc.

2. Làm sao phân biệt nhanh co inox 304 và 316?

Rất khó phân biệt bằng mắt thường. Bạn nên yêu cầu chứng chỉ CO/CQ hoặc dùng dung dịch thuốc thử inox chuyên dụng.

3. SCH40 trên co inox có ý nghĩa gì?

Đây là thông số chỉ độ dày thành ống. Chỉ số SCH càng lớn thì thành co càng dày và chịu áp càng tốt.

4. Khi nào nên dùng co LR thay vì SR?

Nên dùng LR trong hầu hết trường hợp để giảm rung động và tổn thất áp. Chỉ dùng SR khi không gian cực kỳ hạn chế.

5. Co inox có bị gỉ không?

Nếu dùng đúng mác thép (304, 316) trong môi trường phù hợp và xử lý mối hàn đúng cách, co inox gần như không bị gỉ sét.

Kết luận

Việc hiểu rõ về lnox  elbow giúp bạn không chỉ tối ưu hóa quy trình thi công mà còn đảm bảo hệ thống vận hành bền bỉ, an toàn qua hàng thập kỷ. Một lựa chọn đúng đắn về mác thép, độ dày và bán kính cong sẽ là khoản đầu tư thông minh cho hiệu suất dòng chảy của bạn.
