Bích JIS10K là gì?

Bích JIS10K là gì? Trong lĩnh vực cơ khí kỹ thuật đường ống, việc kết nối các đoạn ống hoặc thiết bị như van, máy bơm thường dựa vào mặt bích (flange). Tuy nhiên, một tình huống thực tế trớ trêu vẫn thường xuyên xảy ra tại các công trường: Mặt bích đã mua về nhưng khi lắp đặt lại không khớp lỗ bu lông, hoặc cố tình "chế" để lắp vào dẫn đến hệ thống rò rỉ ngay khi thử áp.

Nguyên nhân chính nằm ở việc nhầm lẫn giữa các tiêu chuẩn quốc tế như JIS, ANSI hay DIN. Trong đó, bích JIS 10K là một trong những tiêu chuẩn phổ biến nhất tại Việt Nam nhưng cũng là loại dễ bị chọn sai nhất nếu người mua không hiểu rõ bản chất kỹ thuật của nó. Việc hiểu đúng về tiêu chuẩn này không chỉ giúp bạn lắp đặt chuẩn xác mà còn đảm bảo an toàn tuyệt đối cho toàn bộ công trình.

Bích JIS10K là gì?

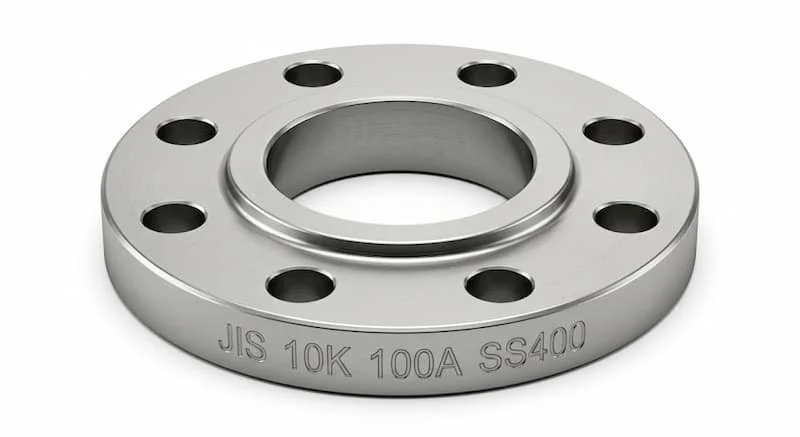

Bích JIS 10K là loại mặt bích được sản xuất dựa trên tiêu chuẩn công nghiệp Nhật Bản (Japanese Industrial Standards - JIS). Ký hiệu "10K" đại diện cho cấp áp suất danh nghĩa của mặt bích, tương đương với khả năng chịu tải áp lực trong điều kiện tiêu chuẩn khoảng $10$ $kgf/cm^2$.

Hiện nay, tiêu chuẩn bích JIS 10K được ứng dụng rộng rãi trong hầu hết các hệ thống đường ống công nghiệp tại Việt Nam, từ các nhà máy nhiệt điện, hóa chất cho đến các hệ thống xử lý nước dân dụng. Nhờ tính đồng bộ cao và khả năng chịu áp trung bình tốt, đây là lựa chọn hàng đầu cho các kỹ sư khi thiết kế hệ thống theo tiêu chuẩn kỹ thuật Á Đông.

Ý nghĩa của “10K” trong tiêu chuẩn JIS10K

Nhiều người thường mặc định 10K nghĩa là bích luôn chịu được áp suất đúng 10 bar trong mọi điều kiện. Tuy nhiên, đây là một cách hiểu chưa đầy đủ về mặt kỹ thuật. Thực tế, "10K" là áp suất danh nghĩa (Nominal Pressure).

Khả năng chịu áp thực tế của bích JIS 10K phụ thuộc chặt chẽ vào hai yếu tố:

• Nhiệt độ vận hành: Khi nhiệt độ môi trường hoặc lưu chất tăng lên, độ bền của vật liệu giảm xuống, dẫn đến áp suất làm việc cho phép sẽ thấp hơn mức 10 kgf/cm².

• Vật liệu cấu tạo: Một mặt bích làm từ thép Carbon sẽ có biểu đồ biến thiên áp suất - nhiệt độ khác hoàn toàn so với mặt bích Inox 304 hay Inox 316.

Insight: Hiểu sai về con số 10K có thể dẫn đến việc chọn sai loại bích cho các hệ thống hơi nóng (steam) hoặc dầu nóng, gây nguy cơ cháy nổ do vượt quá giới hạn bền của vật liệu.

Phân loại bích JIS 10K phổ biến trên thị trường

Để đáp ứng các kiểu kết nối và môi trường lưu chất khác nhau, mặt bích tiêu chuẩn JIS 10K được chia thành các nhóm chính:

1. Theo kiểu mặt bích (Design)

• Slip-on (SO): Loại bích rỗng, khi lắp sẽ xỏ ống vào bên trong và hàn cả hai mặt. Đây là loại dễ lắp đặt và giá thành rẻ nhất.

• Weld neck (WN): Loại có cổ, được hàn đối đầu với ống. Thường dùng cho hệ thống áp suất cao hoặc yêu cầu siêu âm mối hàn.

• Blind flange (BL): Bích mù (bích đặc), dùng để bịt đầu ống hoặc các lỗ chờ, ngăn dòng lưu chất.

2. Theo vật liệu (Material)

• Thép Carbon (SS400, A105): Dùng cho hệ thống nước, dầu, khí nén thông thường để tối ưu chi phí.

• Inox 304: Chống rỉ sét tốt, dùng trong môi trường nước sạch, thực phẩm.

• Inox 316: Chống ăn mòn hóa học và clorua tuyệt vời, dùng trong xử lý nước thải hoặc hóa chất.

3. Theo dạng bề mặt làm kín (Sealing Face)

• RF (Raised Face): Có gờ nhô lên ở phần mặt làm kín, giúp tập trung áp lực lên gioăng (gasket), tăng độ kín.

• FF (Flat Face): Mặt phẳng hoàn toàn, thường dùng khi kết nối với các thiết bị bằng gang hoặc nhựa để tránh làm nứt vỡ thiết bị khi siết bu lông.

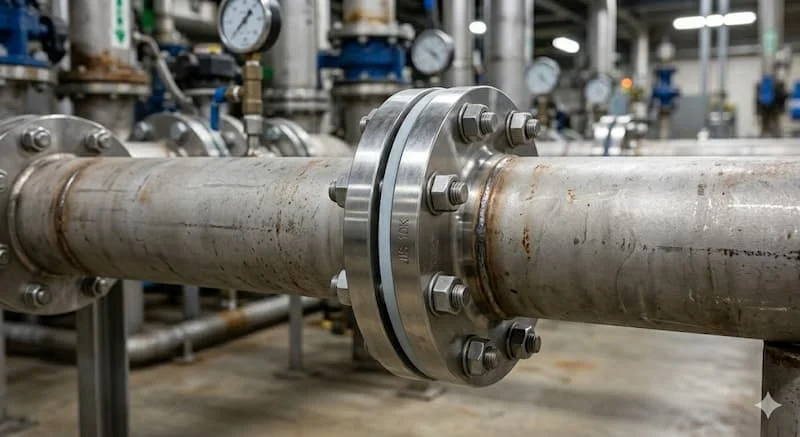

Thông số kỹ thuật quan trọng của bích JIS 10K

Để tránh việc mua nhầm hàng, bạn cần kiểm tra kỹ các thông số sau trên catalogue hoặc trực tiếp trên sản phẩm:

• Đường kính danh nghĩa (DN): Ví dụ DN50, DN100... tương ứng với kích thước ống.

• Đường kính vòng bu lông (PCD): Đây là thông số quan trọng nhất. PCD là khoảng cách giữa tâm các lỗ bu lông đối diện nhau. Nếu PCD sai, bạn sẽ không thể xỏ bu lông qua bích.

• Số lỗ bu lông: Tùy theo kích thước DN mà số lỗ có thể là 4, 8, 12 hoặc nhiều hơn.

• Độ dày (Thickness): Phải đảm bảo tiêu chuẩn JIS để bích không bị vênh khi siết áp.

Insight kỹ thuật: Tiêu chuẩn JIS có kích thước PCD và số lỗ bu lông hoàn toàn khác so với tiêu chuẩn ANSI (Mỹ) hay DIN (Đức). Ví dụ, bích DN50 JIS10K có 4 lỗ bu lông, nhưng bích DN50 PN16 (DIN) lại có 4 lỗ với PCD khác biệt. Chúng không thể lắp lẫn cho nhau.

So sánh bích JIS10K vs ANSI 150 vs DIN PN16

Việc nhầm lẫn giữa ba hệ tiêu chuẩn này là "cơn ác mộng" của các đơn vị thu mua vật tư. Hãy cùng nhìn vào bảng so sánh nhanh dưới đây:

Kết luận: Các tiêu chuẩn này không thể thay thế trực tiếp (Interchangeable) cho nhau. Nếu hệ thống của bạn đang dùng van tiêu chuẩn Nhật, bắt buộc phải dùng mặt bích JIS 10K để kết nối.

Tại sao phải chọn đúng tiêu chuẩn mặt bích?

Trong kỹ thuật, sự chính xác là yếu tố sống còn. Việc lựa chọn sai tiêu chuẩn mặt bích sẽ dẫn đến những hậu quả dây chuyền:

1. Không thể lắp đặt: Lỗ bu lông bị lệch khiến việc kết nối vô phương cứu chữa, gây lãng phí vật tư.

2. Rò rỉ lưu chất: Ngay cả khi bạn "chế" lỗ bu lông để lắp vừa, mặt làm kín không khớp hoàn toàn với gioăng sẽ gây rò rỉ dưới áp lực cao.

3. Mất an toàn lao động: Sự cố bục mặt bích trong hệ thống áp lực lớn có thể gây nguy hiểm trực tiếp đến tính mạng con người và thiệt hại tài sản nhà máy.

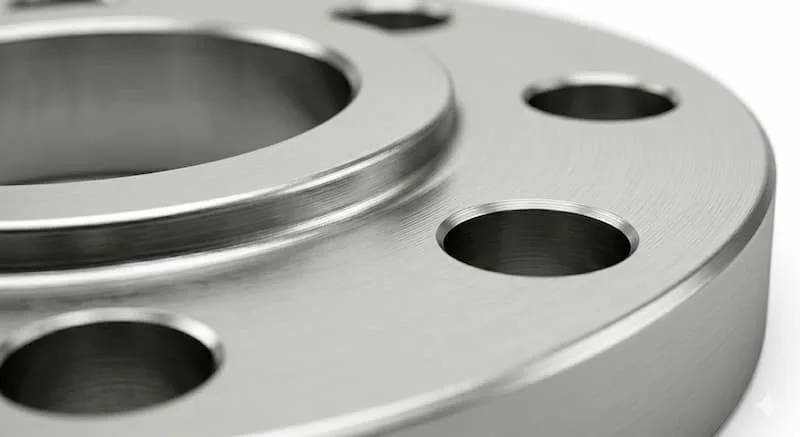

Ứng dụng thực tế của bích JIS 10K

Nhờ khả năng chịu áp suất vừa phải và giá thành cạnh tranh, bích JIS 10K xuất hiện trong nhiều lĩnh vực:

• Hệ thống cấp thoát nước: Các trạm bơm, đường ống dẫn nước sạch đô thị.

• Hệ thống HVAC: Đường ống dẫn nước lạnh cho điều hòa trung tâm tòa nhà.

• Hệ thống PCCC: Kết nối các đầu bơm và van chữa cháy.

• Nhà máy công nghiệp: Dẫn dầu, khí nén hoặc lưu chất trong các quy trình sản xuất nhẹ.

• Công nghiệp thực phẩm: Sử dụng các loại bích inox 304/316 tiêu chuẩn JIS để đảm bảo vệ sinh.

Sai lầm thường gặp khi mua và lắp đặt bích JIS 10K

1. Nhầm lẫn với ANSI 150: Nhiều người cho rằng 10K tương đương 150psi nên mua lẫn lộn. Điều này dẫn đến việc phải khoan lại lỗ bích, làm yếu cấu trúc phụ kiện.

2. Không kiểm tra PCD: Chỉ quan tâm đến DN mà quên mất PCD là thông số quyết định việc lắp vừa bu lông.

3. Chọn sai vật liệu: Dùng bích thép cho môi trường nước biển hoặc hóa chất, khiến bích bị ăn mòn và thủng chỉ sau thời gian ngắn.

4. Bỏ qua nhiệt độ thực tế: Lắp bích JIS 10K cho hơi nóng trên 200°C mà không tính toán lại áp suất giảm yếu của vật liệu.

Hướng dẫn chọn bích JIS10K đúng kỹ thuật (Checklist)

Để đảm bảo mua đúng loại hàng bạn cần, hãy thực hiện theo checklist sau:

• [ ] Xác định tiêu chuẩn: Hệ thống hiện tại là JIS, ANSI hay DIN?

• [ ] Kiểm tra DN (Size): Ống đang dùng là phi bao nhiêu (ví dụ: phi 114 là DN100)?

• [ ] Xác định kiểu bích: Cần bích rỗng (SO), bích có cổ (WN) hay bích mù (BL)?

• [ ] Chọn vật liệu: Môi trường có ăn mòn không? Cần thép hay inox?

• [ ] Chọn bề mặt: Cần mặt phẳng (FF) hay mặt có gờ (RF)?

• [ ] Thông số PCD: Số lỗ bu lông và khoảng cách PCD có khớp với van/thiết bị không?

FAQ - Những câu hỏi thường gặp về bích JIS10K

1. Bích JIS10K chịu được áp suất tối đa bao nhiêu bar?

Ở điều kiện nhiệt độ thường, nó chịu được khoảng 10 bar. Tuy nhiên khi nhiệt độ tăng cao, áp suất chịu đựng sẽ giảm xuống dưới mức này.

2. Có thể dùng bích JIS 10K thay cho ANSI 150 được không?

Không. Kích thước PCD và lỗ bu lông của chúng khác nhau, không lắp vừa trừ khi bạn sử dụng các bộ chuyển đổi đặc biệt.

3. Làm sao phân biệt nhanh bích JIS và ANSI bằng mắt thường?

Bạn có thể dựa vào ký hiệu đúc nổi trên thân bích (ví dụ "JIS 10K 100A"). Ngoài ra, bích ANSI thường có độ dày và kích thước lỗ bu lông lớn hơn một chút so với bích JIS cùng size.

4. Khi nào nên ưu tiên dùng bích Inox 316 JIS10K?

Khi hệ thống dẫn lưu chất có tính axit mạnh, môi trường biển hoặc trong các dây chuyền dược phẩm yêu cầu độ sạch và chống ăn mòn tuyệt đối.

5. Siết bu lông mặt bích thế nào là đúng?

Bạn nên siết theo nguyên tắc đối xứng (hình sao) để mặt bích ép đều vào gioăng, tránh hiện tượng vênh bích gây rò rỉ.

Kết luận

Bích JIS 10K là một mắt xích quan trọng trong hạ tầng công nghiệp. Việc hiểu rõ thông số PCD, vật liệu và giới hạn nhiệt độ của nó sẽ giúp bạn tránh được những sai lầm đắt giá trong quá trình thi công. Đừng chọn bích theo cảm tính, hãy chọn theo tiêu chuẩn kỹ thuật để đảm bảo sự bền vững cho công trình của mình.
