Flange joint HDPE là gì? Trong thi công hệ thống đường ống HDPE (High-Density Polyethylene), việc kết nối các đoạn ống với nhau bằng phương pháp hàn nhiệt đã trở nên quá quen thuộc. Tuy nhiên, thách thức thực sự nảy sinh khi bạn cần kết nối đường ống HDPE với các thiết bị kim loại như van công nghiệp, máy bơm, bể chứa hoặc các hệ thống ống thép sẵn có.

Đặc tính của nhựa HDPE là không thể tạo ren trực tiếp như ống thép và cũng không thể hàn dính với các vật liệu khác loại. Nhiều đơn vị thi công do chưa nắm vững kỹ thuật đã cố tình sử dụng các biện pháp nối tạm bợ, dẫn đến hệ quả tất yếu là rò rỉ lưu chất, bung mối nối khi hệ thống chịu áp lực hoặc thậm chí làm hư hỏng thiết bị đắt tiền.

Dẫn dắt: Để giải quyết triệt để bài toán này, kết nối bích HDPE xuất hiện như một giải pháp tiêu chuẩn kỹ thuật, mang lại sự linh hoạt, độ kín khít tuyệt đối và khả năng tháo lắp dễ dàng cho mọi công trình.

Flange joint HDPE là gì?

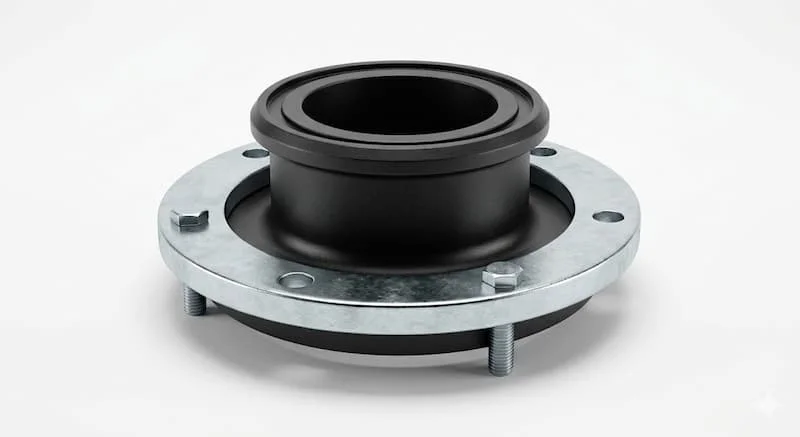

Flange joint HDPE là một phương pháp kết nối cơ khí gián tiếp, sử dụng một bộ tổ hợp phụ kiện để tạo ra bề mặt mặt bích cho ống nhựa HDPE. Về cơ bản, kiểu kết nối này không chỉ đơn thuần là một phụ kiện mà là một hệ thống bao gồm: Stub end (hay còn gọi là cổ bích HDPE) và Backing ring (vòng đệm bích bằng thép hoặc inox).

Mục đích chính của kết nối bích HDPE là tạo ra một điểm kết nối có tiêu chuẩn kích thước lỗ bu lông tương thích với các mặt bích kim loại (theo chuẩn ANSI, DIN, hoặc JIS). Điều này cho phép ống HDPE "bắt tay" một cách an toàn với van, máy bơm và các thiết bị ngoại vi khác mà vẫn đảm bảo khả năng chịu áp lực tương đương với thân ống.

Nguyên lý hoạt động của flange joint HDPE

Nguyên lý của kết nối bích HDPE dựa trên sự kết hợp giữa liên kết hàn vĩnh viễn và liên kết bu lông tạm thời. Cụ thể, đầu stub end sẽ được hàn nhiệt đối đầu (butt fusion) vào đầu ống HDPE, trở thành một phần không thể tách rời của đường ống.

Phần vai của stub end đóng vai trò là bề mặt làm kín. Backing ring (thường là một vòng thép rời) được luồn vào ống trước khi hàn stub end. Khi tiến hành kết nối, backing ring sẽ ép chặt vai của stub end vào mặt bích đối diện thông qua lực siết của bu lông. Giữa hai bề mặt này, một chiếc gioăng cao su sẽ được đặt vào để điền đầy các khe hở li ti, tạo độ kín khít.

Tại sao HDPE cần cấu trúc bích rời này? Nhựa HDPE có đặc tính đàn hồi và hệ số giãn nở nhiệt cao. Nếu siết bu lông trực tiếp lên mặt nhựa, nhựa sẽ bị biến dạng (chảy nguội) theo thời gian gây lỏng mối nối. Backing ring bằng kim loại giúp phân bổ lực siết đều khắp vòng bích, bảo vệ phần nhựa HDPE khỏi ứng suất tập trung gây nứt vỡ.

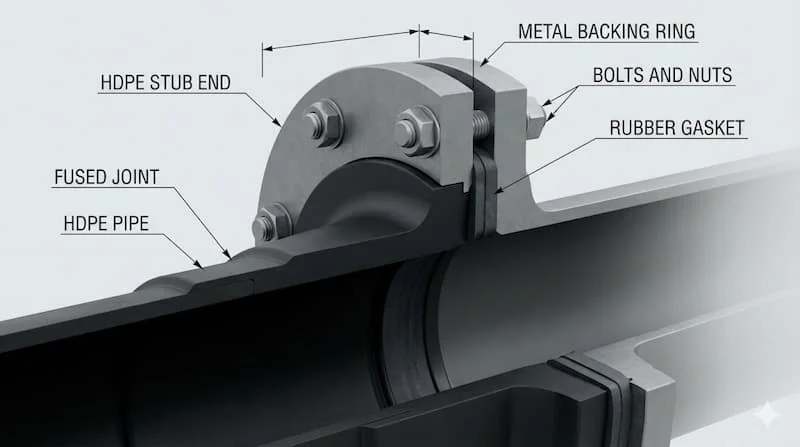

Cấu tạo chi tiết của kết nối bích HDPE

Một bộ kết nối bích HDPE đầy đủ bao gồm 4 thành phần không thể thiếu:

1. Stub end (Cổ bích HDPE): Được đúc từ nhựa HDPE nguyên sinh, có phần thân để hàn vào ống và phần vai xòe ra để làm kín.

2. Backing ring (Bích thép rời): Thường làm từ thép carbon mạ kẽm hoặc inox. Đây là bộ phận chịu lực chính khi siết bu lông.

3. Gioăng (Rubber Gasket): Thường là cao su EPDM hoặc NBR, có vai trò cực kỳ quan trọng trong việc ngăn chặn rò rỉ.

4. Hệ thống bu lông – đai ốc: Dùng để liên kết và tạo lực ép.

Vai trò của từng bộ phận: Nếu thiếu backing ring, bạn không thể tạo lực ép đủ lớn để làm kín gioăng. Nếu thiếu stub end, bạn không thể liên kết nhựa với kim loại. Sự phối hợp đồng bộ giữa vật liệu dẻo (HDPE) và vật liệu cứng (Thép) chính là chìa khóa tạo nên sự bền vững của kết nối bích HDPE.

Phân loại kết nối bích HDPE trên thị trường

Tùy vào môi trường sử dụng và áp lực yêu cầu, người ta phân loại như sau:

Theo vật liệu Backing ring

• Thép mạ kẽm: Phổ biến nhất cho các hệ thống cấp thoát nước thông thường nhờ giá thành rẻ và khả năng chống gỉ cơ bản.

• Inox (304/316): Dùng trong môi trường hóa chất, nước thải có tính ăn mòn hoặc các nhà máy thực phẩm yêu cầu vệ sinh cao.

Theo tiêu chuẩn kết nối

Đây là điểm cực kỳ quan trọng để đảm bảo tính lắp lẫn:

• Tiêu chuẩn DIN (PN10/PN16): Phổ biến nhất tại Việt Nam.

• Tiêu chuẩn JIS (10K/20K): Thường dùng cho các thiết bị có xuất xứ Nhật Bản.

• Tiêu chuẩn ANSI (Class 150/300): Dùng cho các hệ thống theo tiêu chuẩn Mỹ.

Theo áp suất làm việc

Phổ biến nhất là PN10 (chịu áp 10 bar) và PN16 (chịu áp 16 bar). Độ dày của stub end và độ dày của backing ring sẽ thay đổi tương ứng để chịu được các mức áp suất này.

Thông số kỹ thuật quan trọng: Đừng để sai một ly đi một dặm

Khi lựa chọn kết nối bích HDPE, bạn cần đặc biệt lưu ý đến các thông số:

• Đường kính danh nghĩa (DN): Phải tương ứng với đường kính ngoài (OD) của ống HDPE. Ví dụ: Ống HDPE 110mm thường dùng bích DN100.

• Áp suất danh định (PN): Phải đồng bộ giữa ống, stub end và bích thép.

• Khoảng cách lỗ bu lông (PCD): Nếu sai thông số này, bạn sẽ không thể xỏ bu lông qua mặt bích của van hoặc máy bơm.

• Độ dày stub end: Phải khớp với độ dày (SDR) của ống HDPE đang sử dụng để đảm bảo mối hàn nhiệt chuẩn xác nhất.

Hệ quả: Sai PCD dẫn đến không lắp được, phải bỏ cả mối hàn. Sai PN dẫn đến bích thép bị vênh khi siết, gây rò rỉ kinh niên.

So sánh kết nối bích HDPE vs Nối hàn HDPE đối đầu

Tại sao vẫn ưu tiên Flange Joint? Dù chi phí cao hơn, nhưng tại các vị trí cần bảo trì thiết bị (như máy bơm) hoặc các điểm kết nối thiết bị, kết nối bích HDPE là lựa chọn duy nhất đảm bảo tính kỹ thuật và vận hành.

Ứng dụng thực tế: Khi nào cần dùng flange joint HDPE?

Bạn sẽ thấy sự hiện diện của kết nối bích HDPE trong các kịch bản sau:

• Trạm bơm: Kết nối đầu hút và đầu đẩy của máy bơm với đường ống HDPE dẫn nước.

• Hệ thống van: Lắp đặt các loại van cổng, van bướm, van một chiều lên đường ống nhựa.

• Kết nối chuyển tiếp: Chuyển đổi từ đường ống thép cũ sang đường ống HDPE mới trong các dự án cải tạo.

• Ngành xử lý nước thải: Kết nối các bồn chứa hóa chất với hệ thống ống dẫn.

Sai lầm thường gặp và hậu quả

1. Quên dùng gioăng hoặc dùng gioăng cũ: Gây rò rỉ ngay khi thử áp.

2. Siết bu lông không đều: Siết quá chặt một bên khiến mặt bích bị lệch, gây ứng suất uốn làm nứt stub end.

3. Chọn sai tiêu chuẩn bích: Ví dụ ống tiêu chuẩn DIN nhưng van tiêu chuẩn ANSI, dẫn đến không khớp lỗ bu lông.

4. Hàn stub end không đạt nhiệt độ: Mối hàn yếu sẽ bị bung khi áp suất nước đẩy vào vai stub end.

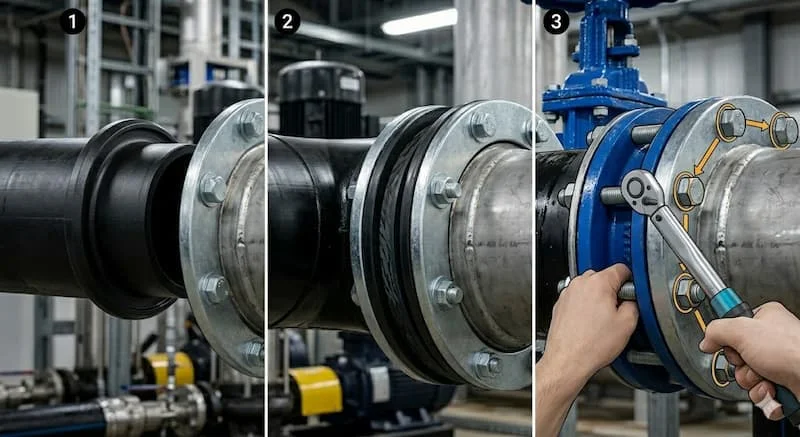

Hướng dẫn lắp đặt kết nối bích HDPE đúng kỹ thuật

Để có một mối nối bích hoàn hảo, hãy tuân thủ quy trình sau:

1. Luồn backing ring vào ống HDPE trước khi hàn.

2. Hàn stub end vào đầu ống bằng máy hàn nhiệt đối đầu chuyên dụng. Đảm bảo mối hàn nguội hoàn toàn trước khi thao tác tiếp.

3. Làm sạch bề mặt vai stub end và mặt bích của thiết bị.

4. Đặt gioăng cao su vào giữa, căn chỉnh cho đồng tâm.

5. Siết bu lông theo hình sao: Siết dần đều các cặp bu lông đối xứng để lực ép được phân bổ phẳng trên toàn bề mặt gioăng.

FAQ - Những câu hỏi thường gặp

1. Flange joint HDPE là gì?

Đây là phương pháp dùng bộ phụ kiện gồm cổ bích nhựa (stub end) và bích thép rời để kết nối ống HDPE với các thiết bị mặt bích kim loại.

2. Có cần dùng gioăng cao su khi nối bích không?

Bắt buộc phải có. Gioăng giúp bù đắp các sai lệch bề mặt và đảm bảo độ kín nước dưới áp suất cao.

3. Làm sao biết bích thép có khớp với van không?

Bạn cần kiểm tra tiêu chuẩn (DIN, JIS, hay ANSI) và số lỗ bu lông trên van trước khi chọn mua backing ring.

4. Áp lực tối đa của kết nối bích HDPE là bao nhiêu?

Thường lên đến PN16 (16 bar), tùy thuộc vào cấp áp lực của stub end và bích thép bạn chọn.

5. Có thể tháo ra lắp lại nhiều lần không?

Hoàn toàn được. Đây là ưu điểm lớn nhất giúp việc bảo trì máy bơm, van trở nên đơn giản.

Kết luận

Sử dụng kết nối bích HDPE không chỉ là yêu cầu về kỹ thuật mà còn là giải pháp đảm bảo tính bền vững và thẩm mỹ cho hệ thống đường ống. Bằng việc kết hợp đúng loại stub end và backing ring, bạn sẽ tự tin kết nối nhựa HDPE với bất kỳ hệ thống kim loại nào mà không lo ngại về vấn đề rò rỉ.
