1 inch flange là gì?

1 inch flange là gì? Trong lĩnh vực cơ khí và đường ống công nghiệp, việc chọn mua phụ kiện tưởng chừng như đơn giản nhưng lại tiềm ẩn nhiều rủi ro kỹ thuật nếu không nắm vững các thông số quy đổi. Giả sử bạn đang cần một mặt bích để lắp đặt cho đường ống có kích thước 1 inch. Câu hỏi đặt ra là: one inch flange tương ứng với hệ DN bao nhiêu? Liệu tiêu chuẩn ANSI của Mỹ có lắp vừa cho tiêu chuẩn JIS của Nhật hay không?

Thực tế, rất nhiều kỹ thuật viên và đơn vị thu mua đã gặp phải tình huống dở khóc dở cười khi mua mặt bích về nhưng không thể xỏ vừa bu lông hoặc tâm lỗ bị lệch hoàn toàn. ❗ Hệ quả của việc chọn sai không chỉ là lãng phí chi phí mua hàng mà còn làm chậm tiến độ thi công, gây rò rỉ hệ thống và mất an toàn vận hành.

Giải pháp: Hiểu đúng về bản chất của one inch flange, từ cách quy đổi kích thước danh nghĩa đến việc phân biệt các tiêu chuẩn quốc tế, sẽ giúp bạn chọn đúng thiết bị ngay từ lần đầu tiên, đảm bảo hệ thống vận hành trơn tru và bền bỉ.

1 inch flange là gì?

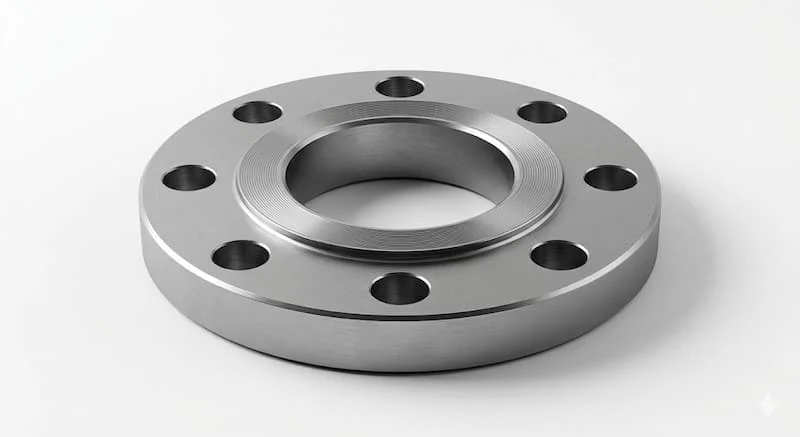

1 inch flange (mặt bích 1 inch) là loại phụ kiện cơ khí có hình dạng đĩa tròn hoặc vuông, được thiết kế đặc biệt để kết nối với các đường ống có kích thước danh nghĩa là 1 inch (tương đương với DN25 trong hệ mét). Đây là một trong những kích thước mặt bích phổ biến nhất trong các hệ thống dân dụng và công nghiệp nhẹ nhờ sự cân bằng giữa lưu lượng và kích thước lắp đặt.

Nhiệm vụ chính của mặt bích 1 inch là tạo ra một khớp nối kín khít giữa hai đoạn ống, hoặc giữa ống với các thiết bị ngoại vi như van, máy bơm, bình áp lực. Thay vì hàn chết các bộ phận lại với nhau, việc sử dụng mặt bích cho phép người dùng dễ dàng tháo rời để vệ sinh, kiểm tra hoặc thay thế linh kiện mà không cần cắt bỏ đường ống.

Nguyên lý hoạt động của mặt bích (Flange)

Nguyên lý làm việc của mặt bích dựa trên cơ chế ép nén để tạo độ kín. Một bộ kết nối bích đầy đủ sẽ bao gồm hai mặt bích đối xứng, một chiếc gioăng (gasket) đặt ở giữa và hệ thống bu lông – đai ốc để siết chặt.

Tại sao flange lại phổ biến hơn phương pháp hàn trực tiếp trong nhiều trường hợp?

1. Tính linh hoạt: Cho phép tháo lắp nhanh chóng tại các vị trí cần bảo trì định kỳ như đầu máy bơm hoặc hệ thống lọc.

2. Khả năng kết nối đa vật liệu: Mặt bích có thể giúp kết nối ống nhựa với van đồng, hoặc ống inox với máy bơm gang mà không cần các kỹ thuật hàn phức tạp giữa hai vật liệu khác nhau.

3. An toàn thi công: Trong các môi trường dễ cháy nổ (hầm lò, kho xăng dầu), việc sử dụng mặt bích và bu lông an toàn hơn nhiều so với việc dùng ngọn lửa hàn.

Quy đổi kích thước 1 inch sang DN và những lưu ý quan trọng

Một trong những sai lầm kinh điển nhất là nhầm lẫn giữa kích thước danh nghĩa và đường kính thực tế.

• Kích thước danh nghĩa: 1 inch ≈ DN25.

• Đường kính ngoài thực tế (OD): Tùy theo tiêu chuẩn, ống 1 inch thường có đường kính ngoài khoảng 33.4mm đến 34mm.

Lưu ý đặc biệt: "1 inch" chỉ là tên gọi quy ước (Nominal Pipe Size - NPS). Nó không phản ánh đường kính trong hay đường kính ngoài chính xác của ống một cách tuyệt đối. Nếu bạn chỉ nói "mua bích 1 inch" mà không kèm theo tiêu chuẩn (như ANSI hay JIS), khả năng cao là bạn sẽ nhận được một sản phẩm không khớp với hệ thống hiện có.

Việc chọn sai giữa DN25 (1 inch) và các kích thước lân cận như DN20 (3/4 inch) hoặc DN32 (1-1/4 inch) thường xảy ra khi người mua đo đường kính bằng thước thủ công mà không đối chiếu bảng quy đổi tiêu chuẩn.

Phân loại mặt bích 1 inch phổ biến hiện nay

Tùy vào ứng dụng và phương pháp lắp đặt, mặt bích 1 inch được chia thành các loại chính:

Theo kiểu dáng kỹ thuật (Flange Types)

• Slip-on Flange (SO): Mặt bích rỗng, trượt trên ống rồi mới hàn. Dễ lắp đặt và căn chỉnh.

• Weld Neck Flange (WN): Có cổ cao để hàn trực tiếp vào đầu ống. Chịu được áp lực cực lớn và nhiệt độ cao.

• Blind Flange (BL): Mặt bích mù (không lỗ thoát), dùng để bịt kín đầu ống hoặc các lỗ chờ.

• Threaded Flange (TH): Mặt bích nối ren, không cần hàn, rất phù hợp cho các hệ thống ống nhỏ và môi trường dễ cháy.

Theo vật liệu cấu tạo

• Thép Carbon (A105, Q235): Giá thành rẻ, chịu lực tốt, thường dùng cho nước, dầu khí.

• Inox (SUS304, SUS316): Chống ăn mòn tuyệt vời, dùng trong thực phẩm, hóa chất và y tế.

• Nhựa (PVC, UPVC, PPR): Nhẹ, chống hóa chất, dùng trong xử lý nước và dân dụng.

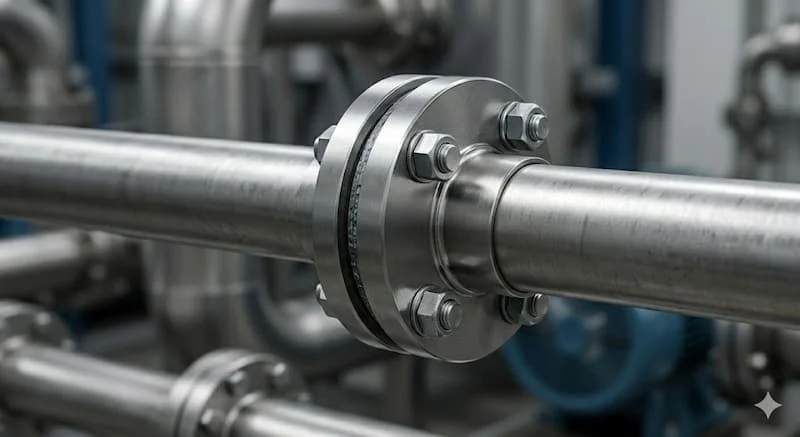

Thông số kỹ thuật quan trọng của mặt bích 1 inch

Để hai mặt bích có thể "khớp" được với nhau, chúng phải đồng nhất về các thông số sau:

1. PCD (Pitch Circle Diameter): Đường kính vòng tròn đi qua tâm các lỗ bu lông. Đây là thông số sống còn; nếu PCD lệch 1mm, bạn không thể xỏ bu lông qua.

2. Số lỗ bu lông: Thông thường mặt bích 1 inch có 4 lỗ bu lông.

3. Độ dày mặt bích: Quyết định khả năng chịu áp của phụ kiện.

4. Áp lực làm việc (Class/PN): Ví dụ Class 150, Class 300 (chuẩn Mỹ) hoặc PN10, PN16 (chuẩn Châu Âu).

Hệ quả: Nếu bạn lắp một mặt bích chuẩn ANSI Class 150 vào một chiếc van chuẩn JIS 10K, bạn sẽ thấy các lỗ bu lông không hề trùng khớp dù cả hai đều dành cho ống "1 inch".

So sánh các tiêu chuẩn phổ biến: ANSI vs DIN vs JIS

Mỗi khu vực trên thế giới lại có một "ngôn ngữ" mặt bích riêng. Dưới đây là bảng so sánh nhanh cho kích thước 1 inch:

Tại sao không nên dùng lẫn lộn? Mỗi tiêu chuẩn có một bảng kích thước PCD riêng biệt. Việc cố tình "độ" hoặc khoan lại lỗ bu lông trên mặt bích sẽ làm yếu kết cấu thép, dẫn đến nguy cơ nứt vỡ khi hệ thống tăng áp.

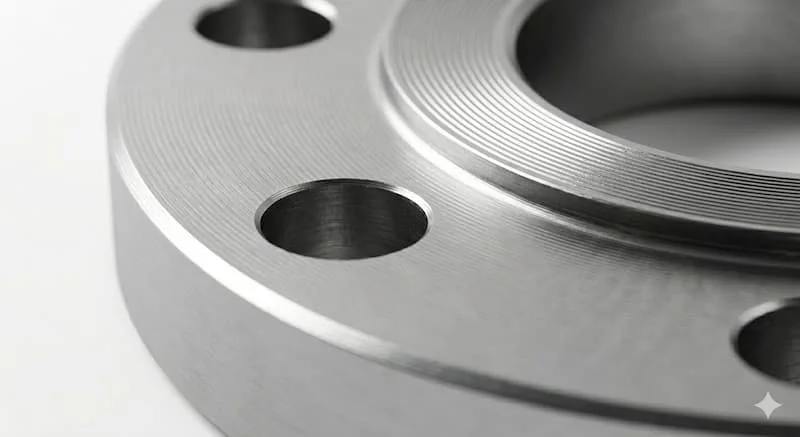

Ứng dụng thực tế của mặt bích 1 inch

Mặt bích 1 inch là kích thước "vàng" xuất hiện trong hầu hết các hạ tầng kỹ thuật:

• Hệ thống dẫn lưu chất: Cấp thoát nước, khí nén, hơi nóng (steam) và hóa chất nhẹ.

• Kết nối thiết bị đầu cuối: Đây là kích thước tiêu chuẩn của rất nhiều dòng van bi, van cổng, máy bơm ly tâm nhỏ và đồng hồ đo lưu lượng.

• Hệ thống PCCC: Các nhánh ống phun mưa (sprinkler) thường sử dụng kích thước này để kết nối linh hoạt.

Những sai lầm thường gặp khi mua và lắp đặt

1. Nhầm lẫn kích thước: Phổ biến nhất là nhầm giữa DN25 (1 inch) và DN20 (3/4 inch). Luôn kiểm tra ký hiệu dập nổi trên thân bích.

2. Chọn sai tiêu chuẩn: Mua bích tiêu chuẩn Nhật (JIS) để lắp cho van tiêu chuẩn Mỹ (ANSI).

3. Quên hoặc dùng sai gioăng: Sử dụng gioăng cao su cho hơi nóng hoặc quên không đặt gioăng khiến hệ thống rò rỉ ngay khi vừa vận hành.

4. Siết bu lông không đều: Siết quá chặt một bên khiến mặt bích bị vênh, gây hở ở phía đối diện.

Hướng dẫn lắp đặt mặt bích 1 inch đúng kỹ thuật

Để đảm bảo mối nối bích bền bỉ, hãy tuân thủ các bước sau:

1. Căn chỉnh: Đảm bảo hai đầu ống thẳng hàng. Không dùng lực bu lông để kéo hai mặt bích lại gần nhau nếu chúng đang bị lệch.

2. Vệ sinh: Làm sạch bề mặt tiếp xúc của mặt bích, loại bỏ rỉ sét hoặc lớp sơn cũ.

3. Đặt gioăng: Đặt gioăng vào chính giữa lòng bích. Đảm bảo gioăng không bị lệch che khuất lỗ bu lông.

4. Siết bu lông: Đây là bước quan trọng nhất. Phải siết theo sơ đồ hình sao (chéo nhau). Đừng siết chặt một con ốc ngay lập tức, hãy siết nhẹ tất cả, sau đó tăng dần lực theo vòng chéo để áp lực phân bổ đều lên gioăng.

FAQ - Những câu hỏi thường gặp về mặt bích 1 inch

1. 1 inch flange là DN bao nhiêu?

Trong hầu hết các bảng quy đổi kỹ thuật, mặt bích 1 inch tương ứng với DN25.

2. Có thể lắp mặt bích ANSI vào van chuẩn JIS được không?

Không. PCD (tâm lỗ bu lông) của hai tiêu chuẩn này khác nhau. Bạn bắt buộc phải dùng mặt bích cùng tiêu chuẩn với thiết bị.

3. Có cần thiết phải dùng gioăng (gasket) không?

Có. Gioăng là thành phần then chốt để lấp đầy các khoảng hở siêu nhỏ giữa hai bề mặt kim loại, đảm bảo độ kín tuyệt đối.

4. Nên chọn mặt bích inox hay thép carbon?

Inox phù hợp cho môi trường thực phẩm hoặc hóa chất chống ăn mòn. Thép carbon là lựa chọn kinh tế cho nước sạch, dầu khí và khí nén.

5. Ưu điểm lớn nhất của việc dùng flange là gì?

Đó chính là khả năng tháo lắp linh hoạt mà không cần cắt ống, cực kỳ hữu ích cho việc bảo trì.

Kết luận

1 inch flange tuy có kích thước nhỏ nhưng lại đóng vai trò huyết mạch trong các kết nối kỹ thuật. Việc hiểu rõ sự khác biệt giữa các tiêu chuẩn ANSI, DIN, JIS cũng như nắm vững quy trình lắp đặt sẽ giúp bạn tiết kiệm thời gian và tránh được những hỏng hóc không đáng có cho hệ thống.

Hãy theo dõi honto.vn để nhận thêm thông tin về 1 inch flange!
