Steel Pipe Fittings Là Gì? Phân Loại, Tiêu Chuẩn & Cách Chọn Chuẩn

Trong quá trình thiết kế và thi công các hệ thống đường ống công nghiệp, dù là hệ thống HVAC tòa nhà, mạng lưới PCCC hay các nhà máy lọc dầu phức tạp, việc kết nối các đoạn ống thẳng luôn là thách thức lớn. Làm thế nào để điều hướng dòng chảy? Làm thế nào để chia nhánh hay thu hẹp kích thước ống mà vẫn đảm bảo áp suất không bị sụt giảm?

Câu trả lời nằm ở steel fittings ( phụ kiện ống thép). Đây là những mắt xích quan trọng nhất, quyết định sự toàn vẹn và tuổi thọ của toàn bộ hệ thống piping. Tuy nhiên, với hàng trăm mã sản phẩm, vật liệu từ carbon đến inox, cùng hàng loạt tiêu chuẩn ASTM, ASME khác nhau, việc chọn sai phụ kiện không chỉ gây rò rỉ mà còn có thể dẫn đến thảm họa về an toàn áp lực. Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện và chuyên sâu nhất để tối ưu hóa vật tư cho dự án của mình.

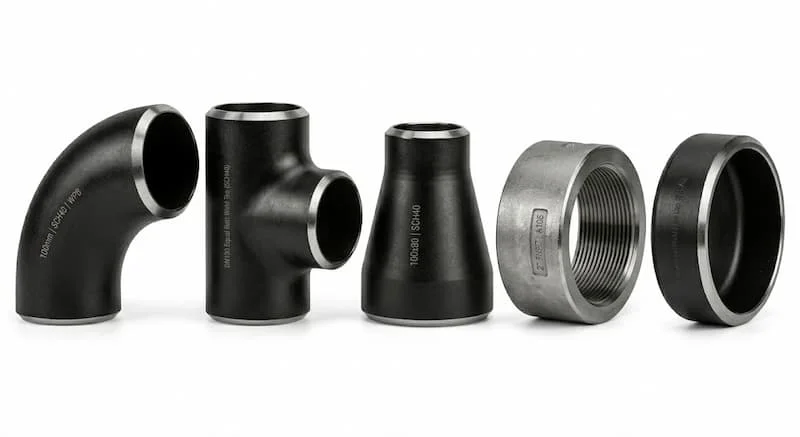

Steel fittings là gì?

Steel fittings là thuật ngữ dùng để chỉ các thành phần phụ trợ được lắp đặt trong hệ thống đường ống thép nhằm thực hiện các chức năng cụ thể như: kết nối, chuyển hướng, chia nhánh, thay đổi đường kính hoặc bịt kín đầu ống.

Không giống như ống thép (pipe) thường chỉ có chức năng dẫn truyền, phụ kiện ống thép là những linh kiện mang tính "điều hướng". Chúng được thiết kế để chịu được các ứng suất cơ học, áp suất làm việc và sự mài mòn hóa học tương đương hoặc cao hơn so với chính đường ống mà chúng kết nối.

Vai trò & nguyên lý hoạt động của phụ kiện ống thép

Một hệ thống đường ống không thể vận hành ổn định nếu thiếu đi các steel fittings. Vai trò của chúng được thể hiện qua ba nguyên lý cốt lõi:

1. Kết nối bền vững: Phụ kiện giúp gắn kết các đoạn ống rời rạc thành một hệ thống khép kín thông qua các phương pháp như hàn đối đầu (butt weld), kết nối ren (threaded) hoặc sử dụng mặt bích (flanged).

2. Điều hướng dòng chảy: Giúp lưu chất vận hành linh hoạt theo cấu trúc không gian của công trình, vượt qua các vật cản bằng các góc cua 45 độ hoặc 90 độ.

3. Điều chỉnh lưu lượng: Thông qua các phụ kiện giảm cấp (reducer), hệ thống có thể tăng hoặc giảm vận tốc dòng chảy để phù hợp với yêu cầu của thiết bị đầu cuối.

Phân loại steel  fittings chuyên sâu

Để quản lý vật tư hiệu quả, kỹ sư thường phân loại phụ kiện theo hai cách chính: chức năng và phương pháp kết nối.

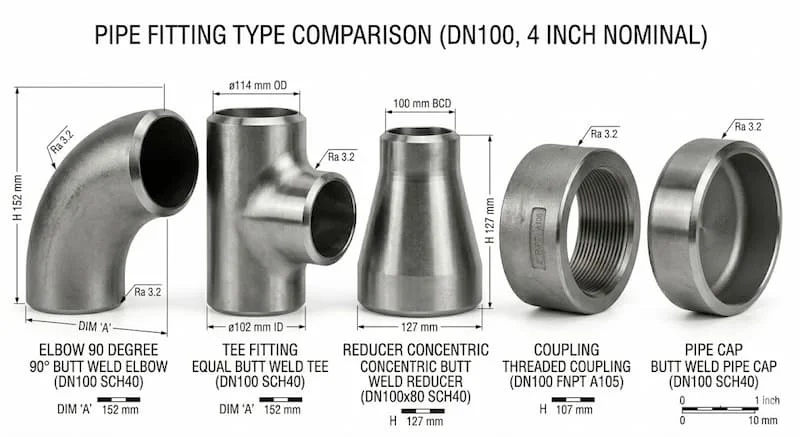

1. Phân loại theo chức năng

• Elbow (Co/Cút): Dùng để đổi hướng ống. Phổ biến nhất là Elbow 90° (vuông góc) và Elbow 45°.

• Tee (Tê): Dùng để chia nhánh đường ống thành hình chữ T. Có hai loại là Tê đều (Equal Tee) và Tê giảm (Reducing Tee).

• Reducer (Côn thu): Dùng để nối hai ống có kích thước khác nhau. Gồm côn thu đồng tâm (Concentric) và côn thu lệch tâm (Eccentric).

• Coupling (Măng sông): Dùng để nối thẳng hai đoạn ống có cùng kích thước.

• Cap (Nắp bịt): Dùng để chặn dòng chảy tại điểm kết thúc của đường ống.

2. Phân loại theo phương pháp kết nối

• Butt Weld Fittings (Hàn đối đầu): Thường dùng cho đường ống có đường kính lớn và áp lực cao. Mối hàn bền vĩnh viễn và không gây cản trở dòng chảy.

• Threaded Fittings (Phụ kiện ren): Phổ biến cho các hệ thống ống nhỏ (thường dưới DN50) và áp lực thấp. Ưu điểm là lắp đặt nhanh, không cần máy hàn.

• Socket Weld Fittings (Hàn đúc): Ống được lồng vào trong phụ kiện rồi mới hàn, thường dùng cho các hệ thống ống nhỏ áp lực cao.

Thông số kỹ thuật & Tiêu chuẩn quốc tế (ASME/ASTM)

Việc chọn steel fittings không bao giờ được dựa trên cảm tính. Mọi thông số phải tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế:

• Tiêu chuẩn ASME B16.9: Dành cho phụ kiện hàn đối đầu (hầu hết các loại co, tê, côn sản xuất tại nhà máy).

• Tiêu chuẩn ASME B16.11: Dành cho phụ kiện hàn đúc và phụ kiện ren.

• Tiêu chuẩn vật liệu (ASTM): * ASTM A234 WPB: Thép carbon (phổ biến nhất cho hệ thống nước, hơi).

  • ASTM A403: Thép không gỉ (Inox 304, 316).

  • ASTM A105: Thép rèn cho phụ kiện áp lực cao.

Insight: Bạn cần đặc biệt lưu ý đến Schedule (SCH) - độ dày thành ống. Một chiếc Elbow SCH40 không thể lắp cùng ống SCH80 trong hệ thống cao áp vì sẽ tạo ra điểm yếu gây nổ vỡ.

Vật liệu sản xuất: Carbon Steel vs Stainless Steel

Tại sao cần chọn đúng steel fittings?

Trong một dự án đường ống, phụ kiện chỉ chiếm khoảng 10-15% tổng ngân sách nhưng lại chiếm tới 80% nguyên nhân gây ra sự cố. Việc chọn đúng phụ kiện giúp:

1. Đảm bảo kín tuyệt đối: Ngăn chặn rò rỉ lưu chất gây lãng phí và nguy hiểm.

2. Đảm bảo áp lực vận hành: Phụ kiện chuẩn tiêu chuẩn sẽ không bị biến dạng dưới áp lực bơm cao.

3. Tối ưu dòng chảy: Giảm thiểu ma sát và hiện tượng sụt áp (pressure drop) tại các góc cua.

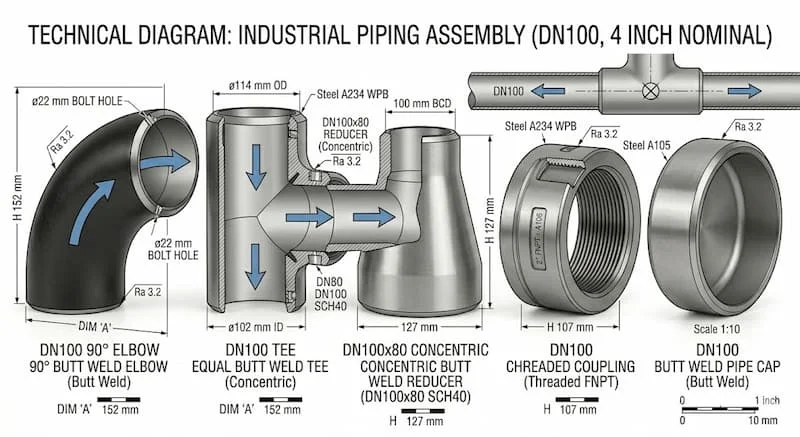

Ứng dụng thực tế của steel pipe fittings

Phụ kiện ống thép xuất hiện trong hầu hết các công trình hạ tầng và công nghiệp hiện đại:

• Hệ thống PCCC: Các loại co, tê thép mạ kẽm là thành phần bắt buộc trong mạng lưới vòi phun.

• Hệ thống Chiller/HVAC: Reducer và Elbow giúp điều chỉnh dòng nước lạnh đến các AHU/FCU trong tòa nhà.

• Ngành Dầu khí: Các loại Butt weld fittings siêu dày chịu trách nhiệm dẫn truyền dầu thô dưới áp suất cực lớn.

• Nhà máy thực phẩm: Sử dụng hoàn toàn pipe fittings inox để đảm bảo vệ sinh an toàn.

Sai lầm thường gặp và hậu quả

1. Không đồng bộ tiêu chuẩn: Dùng phụ kiện hệ Inch lắp cho ống hệ mét (DN) dẫn đến hở mối nối.

2. Chọn sai độ dày (Schedule): Dùng phụ kiện mỏng cho hệ áp cao dẫn đến tình trạng nứt mối hàn.

3. Hàn phụ kiện ren: Nhiều đơn vị thi công vì thiếu hàng đã đem phụ kiện ren đi hàn chết vào ống. Điều này phá hủy cấu trúc ren và làm giảm khả năng chịu lực của thép.

FAQ - Câu hỏi thường gặp về Steel Fittings

Steel pipe fittings gồm những loại chính nào?

Gồm co (elbow), tê (tee), côn thu (reducer), măng sông (coupling), nắp bịt (cap) và rắc co (union).

Khi nào nên dùng phụ kiện ren thay vì phụ kiện hàn?

Nên dùng phụ kiện ren cho hệ thống ống nhỏ (dưới DN50), áp lực thấp và ở những vị trí cần tháo lắp thường xuyên để bảo trì.

ASTM A234 WPB là gì?

Đây là mác thép carbon phổ biến nhất được dùng để sản xuất phụ kiện hàn đối đầu, phù hợp cho điều kiện nhiệt độ trung bình và cao.

Có bắt buộc phải dùng phụ kiện cùng thương hiệu với ống không?

Không bắt buộc, nhưng bắt buộc phải cùng tiêu chuẩn kỹ thuật (ví dụ cùng tiêu chuẩn ASME) để đảm bảo các kích thước hình học khớp nhau hoàn toàn.

Kết luận

Steel fittings không đơn thuần là những mảnh ghép kim loại; chúng là nhân tố quyết định sự an toàn và hiệu quả của cả một hệ thống công nghiệp. Một sự đầu tư đúng đắn vào phụ kiện chuẩn tiêu chuẩn ngay từ đầu sẽ giúp bạn tiết kiệm hàng tỷ đồng chi phí bảo trì và sửa chữa sau này steel pipe fittings .
