Mặt Bích RF Là Gì? Cấu Tạo, So Sánh & Khi Nào Nên Dùng

Khi bạn bắt đầu bóc tách bản vẽ kỹ thuật cho một hệ thống PCCC, HVAC hay đường ống dẫn dầu, ký hiệu "RF" xuất hiện dày đặc trên các thông số mặt bích. Nếu bạn là người mới vào nghề hoặc sinh viên kỹ thuật, câu hỏi đầu tiên nảy sinh chắc chắn là: Mặt bích RF là gì? Tại sao nó lại là lựa chọn ưu tiên hàng đầu trong các hệ thống áp lực thay vì các loại mặt phẳng thông thường?

Việc nhầm lẫn giữa bề mặt RF (Raised Face) và các loại FF (Flat Face) hay RTJ (Ring Type Joint) không chỉ dừng lại ở sai sót trên giấy tờ. Trong thực tế thi công, chọn sai loại bề mặt làm kín (sealing surface) chính là nguyên nhân trực tiếp dẫn đến hiện tượng rò rỉ lưu chất, sụt áp hệ thống và thậm chí là gây mất an toàn cháy nổ nghiêm trọng. Bài viết này sẽ phân tích chi tiết "tất tần tật" về mặt bích RF để bạn có thể tự tin lựa chọn thiết bị chuẩn xác nhất cho công trình của mình.

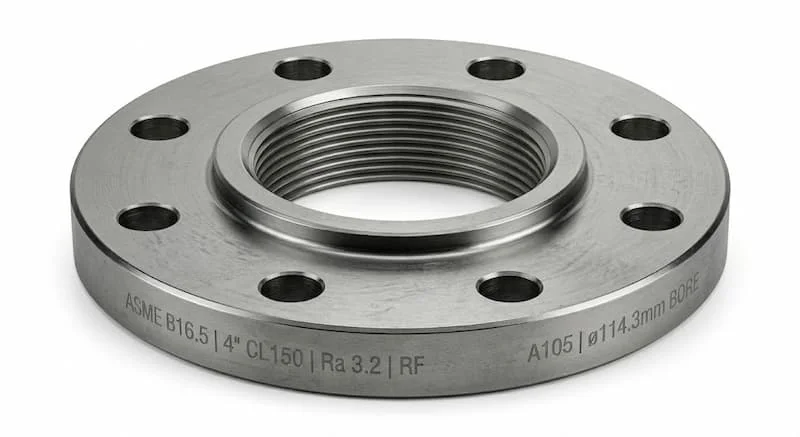

Mặt bích RF là gì?

Mặt bích RF (viết tắt của cụm từ Raised Face) là loại mặt bích có phần bề mặt tiếp xúc trực tiếp với gioăng (gasket) được gia công nâng cao hơn so với phần thân bích xung quanh.

Khu vực "nâng cao" này chính là nơi tập trung toàn bộ lực xiết của bulong khi lắp đặt. Theo tiêu chuẩn ASME B16.5, mục đích của thiết kế RF là tập trung áp lực lên một diện tích bề mặt gasket nhỏ hơn, từ đó tăng khả năng nén và tạo ra một liên kết kín khít tuyệt đối cho hệ thống.

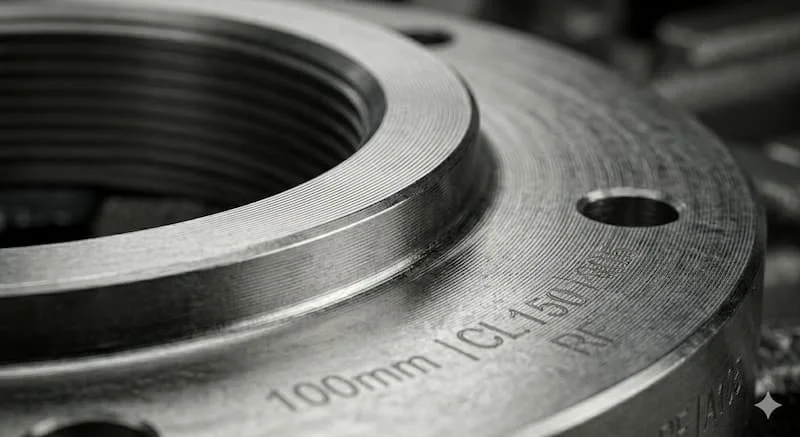

Nguyên lý & bản chất Sealing của mặt bích RF

Tại sao mặt bích RF lại làm kín tốt hơn mặt phẳng? Câu trả lời nằm ở nguyên lý tập trung áp lực.

1. Gờ nổi đặc trưng: Phần Raised Face nhô lên tạo ra một vùng đệm cô lập.

2. Tập trung lực xiết: Khi kỹ sư siết chặt hệ thống bulong, thay vì lực ép dàn trải đều trên toàn bộ bề mặt mặt bích rộng lớn, lực này sẽ bị "ép" tập trung vào đúng phần diện tích gasket nằm trên gờ nổi RF.

3. Tối ưu hóa độ kín: Lực ép tập trung cao giúp gasket biến dạng và lấp đầy các rãnh siêu nhỏ trên bề mặt kim loại, tạo ra rào cản ngăn lưu chất thoát ra ngoài.

Bản chất của RF là sự cân bằng hoàn hảo: Nó đủ mạnh để chịu được áp suất trung bình đến cao nhưng vẫn đủ đơn giản để lắp đặt mà không yêu cầu độ chính xác cực đoan như hệ RTJ.

Cấu tạo chi tiết mặt bích RF

Một mặt bích RF chuẩn kỹ thuật bao gồm 4 thành phần cấu tạo cốt lõi:

• Thân Flange: Phần kim loại chính cung cấp sức mạnh cấu trúc cho mối nối.

• Raised Face (Bề mặt nâng): Đây là đặc điểm nhận dạng của loại bích này. Chiều cao của phần nâng này thường tuân theo quy chuẩn Class áp lực.

• Lỗ bulong (Bolt holes): Được khoan chính xác theo vòng tròn PCD để kết nối với bích đối diện.

• Vùng đệm Gasket: Nằm trực tiếp trên phần Raised Face.

Thông số kỹ thuật RF Flange theo tiêu chuẩn ASME B16.5

Một điểm quan trọng mà các kỹ sư mua hàng thường bỏ sót là chiều cao của phần gờ nổi RF không giống nhau ở mọi cấp áp lực:

1. Class 150 và Class 300: Chiều cao phần Raised Face thường mặc định là 1.6 mm (khoảng 1/16 inch). Phần chiều cao này đã được tính gộp vào độ dày tối thiểu của mặt bích.

2. Class 400 trở lên (600, 900, 1500, 2500): Chiều cao phần Raised Face tăng lên đến 6.4 mm (khoảng 1/4 inch).

Insight kỹ thuật: Chiều cao RF lớn hơn ở các Class cao giúp ngăn chặn hiện tượng "bồng bềnh" và đảm bảo độ ổn định của mối nối dưới áp lực cực lớn.

Phân loại mặt bích RF phổ biến

RF thực chất chỉ là tên gọi của kiểu bề mặt (face), nó có thể xuất hiện trên nhiều loại cấu tạo mặt bích khác nhau:

• Slip-on RF Flange: Mặt bích trượt, dễ lắp đặt và căn chỉnh trên ống.

• Weld Neck RF Flange: Mặt bích cổ hàn, lựa chọn số 1 cho các đường ống áp cao và nhiệt độ thay đổi liên tục.

• Blind RF Flange: Mặt bích mù có gờ, dùng để bịt cuối đường ống trong hệ thống áp lực.

• Threaded RF Flange: Mặt bích ren, dùng cho các vị trí không được phép hàn điện.

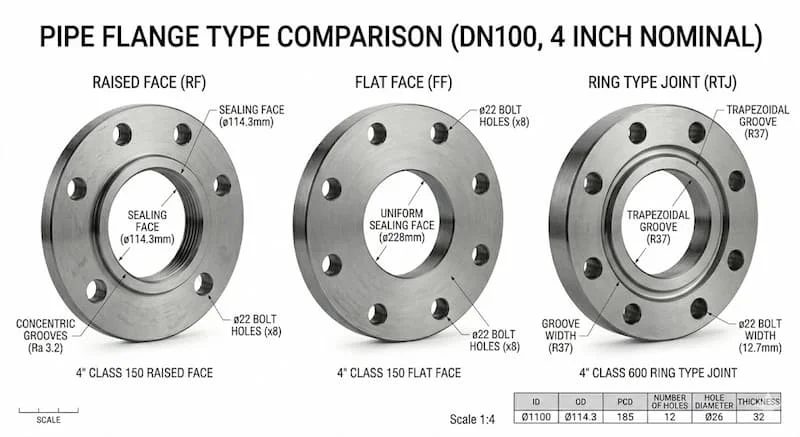

So sánh RF vs FF vs RTJ: Chọn loại nào cho đúng?

Việc chọn sai kiểu bề mặt là lỗi phổ biến nhất dẫn đến rò rỉ. Dưới đây là bảng so sánh giúp bạn phân biệt:

Tại sao mặt bích RF là lựa chọn phổ biến nhất hiện nay?

Không phải ngẫu nhiên mà RF chiếm tới 70-80% thị phần trong công nghiệp nặng:

• Hiệu quả sealing vượt trội: Thiết kế gờ nổi giúp ngăn chặn rò rỉ tốt hơn hẳn so với bích phẳng (FF).

• Linh hoạt với nhiều loại Gasket: Bạn có thể dùng gasket cao su, PTFE cho đến gasket vòng xoắn (spiral wound gasket).

• Tiêu chuẩn hóa toàn cầu: Dễ dàng tìm kiếm hàng thay thế từ bất kỳ nhà cung cấp nào theo chuẩn ANSI/ASME.

Ứng dụng thực tế: Khi nào nên dùng mặt bích RF?

Mặt bích RF là giải pháp tối ưu cho:

• Hệ thống PCCC: Các đường ống chính chịu áp lực bơm cao.

• Hệ thống HVAC: Đường ống chiller dẫn nước lạnh và nước nóng trong tòa nhà.

• Ngành dầu khí & hóa chất: Các đường dẫn lưu chất ở mức áp Class 150, 300, 600.

• Trạm bơm & xử lý nước: Nơi yêu cầu độ kín khít và độ bền cơ học cao.

Sai lầm thường gặp khi lắp đặt mặt bích RF

1. Lắp mặt bích RF với mặt bích FF: Đây là lỗi tối kỵ. Khi bạn xiết bulong, phần gờ nổi của bích RF sẽ gây áp lực quá lớn lên phần rìa không được hỗ trợ của bích FF (thường làm bằng gang hoặc nhựa), dẫn đến nứt vỡ mặt bích FF.

2. Dùng sai Gasket: Sử dụng gasket quá mỏng hoặc không phù hợp với chiều cao của RF sẽ khiến mối nối không đạt được độ kín cần thiết.

3. Siết bulong không đều: Lực ép lên RF cần phải đồng nhất. Nếu siết lệch, gasket sẽ bị biến dạng không đều gây rò rỉ tại một điểm.

FAQ - Câu hỏi thường gặp về mặt bích RF

RF là viết tắt của từ gì?

RF là viết tắt của Raised Face (Bề mặt nâng).

RF khác FF như thế nào?

RF có gờ nổi ở giữa để tập trung lực xiết vào gasket, trong khi FF phẳng hoàn toàn và lực xiết dàn trải trên toàn bề mặt.

Có cần dùng Gasket cho mặt bích RF không?

Bắt buộc. Không có gasket, mối nối kim loại - kim loại của RF sẽ không thể kín khít dưới áp suất chất lỏng/khí.

Mặt bích RF có chịu được áp suất cao không?

Có, RF được thiết kế để làm việc hiệu quả từ áp suất trung bình đến rất cao (đến Class 2500).

Kết luận

Hiểu rõ mặt bích RF là gì và cách vận hành của bề mặt làm kín Raised Face là bước đầu tiên để bạn trở thành một chuyên gia trong ngành piping. Với ưu thế về độ kín, tính phổ biến và chi phí hợp lý, RF chắc chắn sẽ tiếp tục là sự lựa chọn hàng đầu cho các công trình công nghiệp hiện đại mặt bích rf là gì.
