Flange FF Type Là Gì? Cấu Tạo, So Sánh RF & Khi Nào Nên Dùng

Trong thiết kế hệ thống đường ống, việc lựa chọn đúng kiểu mặt bích (Flange face) quan trọng không kém gì việc chọn vật liệu ống. Nếu bạn đang làm việc với các hệ thống ống gang, ống PVC hoặc các thiết bị áp lực thấp, chắc chắn bạn đã từng nghe đến thuật ngữ Flange FF type.

Tuy nhiên, sự chủ quan cho rằng "mặt bích nào cũng là mặt bích" thường dẫn đến những sai lầm tai hại: nứt vỡ bích thiết bị khi siết bulong, rò rỉ lưu chất không thể kiểm soát. Vậy thực chất Flange FF là gì? Tại sao nó lại là "cặp bài trùng" với vật liệu giòn và khi nào bạn tuyệt đối không được dùng nó thay cho RF? Bài viết này sẽ giải đáp chi tiết dưới góc nhìn chuyên gia.

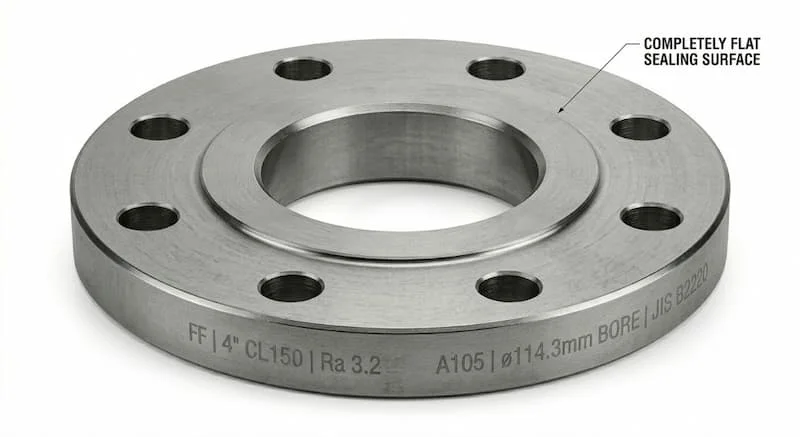

Flange FF type là gì?

Flange FF (viết tắt của cụm từ Flat Face flange) là loại mặt bích có bề mặt tiếp xúc phẳng hoàn toàn trên toàn bộ diện tích. Khác với loại RF (Raised Face) có phần gờ nhô lên ở giữa, mặt bích FF không có bất kỳ sự thay đổi nào về độ cao trên bề mặt làm kín.

Loại mặt bích này thường được quy định trong các tiêu chuẩn quốc tế như ASME B16.5, JIS hay DIN. Do đặc điểm cấu tạo phẳng, nó thường được ứng dụng cho các hệ thống có áp lực thấp (thường dưới Class 150) và đặc biệt ưu tiên cho các thiết bị làm bằng vật liệu dễ nứt như gang cầu, gang xám hoặc nhựa gia cường.

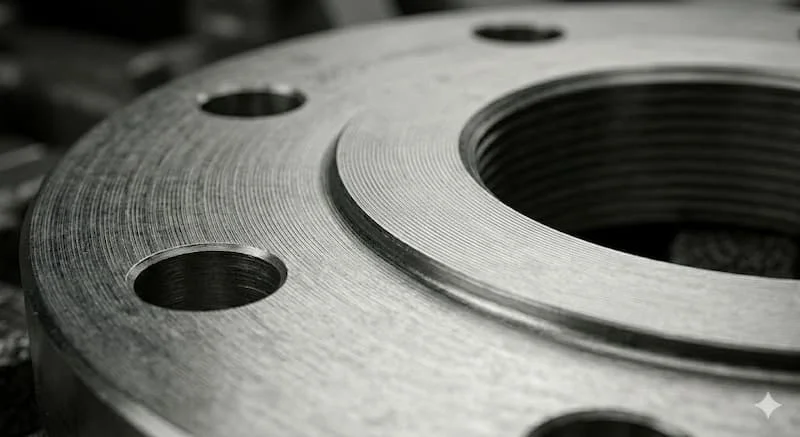

Nguyên lý & bản chất Sealing của mặt bích phẳng (FF)

Khác với nguyên lý tập trung lực của bích RF, mặt bích FF hoạt động dựa trên nguyên lý phân bổ lực đều.

• Tiếp xúc toàn diện: Khi lắp đặt, toàn bộ bề mặt của mặt bích sẽ ép lên một miếng gioăng (gasket) có diện tích tương đương.

• Lực siết bulong: Thay vì tập trung lực vào một gờ nổi nhỏ, lực siết từ bulong được dàn trải đều ra khắp bề mặt bích.

Bản chất: Thiết kế này giúp triệt tiêu hiện tượng "moment uốn" tại các lỗ bulong. Đây là yếu tố cực kỳ quan trọng giúp bảo vệ các loại mặt bích làm từ vật liệu giòn, không cho chúng bị nứt gãy trong quá trình siết chặt mối nối.

Cấu tạo chi tiết của Flange FF Type

Một mặt bích FF tiêu chuẩn bao gồm các thành phần:

• Thân Flange: Được gia công phẳng từ phôi thép hoặc đúc gang.

• Bề mặt làm kín (Sealing surface): Phẳng và mịn, thường có các đường vân tròn siêu nhỏ để tăng độ bám cho gioăng.

• Lỗ bulong: Được bố trí trên cùng một mặt phẳng với bề mặt sealing.

• Full-face Gasket: Đây là loại gioăng chuyên dụng cho FF, che phủ toàn bộ bề mặt bích và có đục lỗ bulong sẵn.

Thông số kỹ thuật quan trọng của mặt bích FF

Khi chọn mua hoặc thiết kế, bạn cần lưu ý:

• Tiêu chuẩn áp lực: Chủ yếu xuất hiện ở Class 150 (theo ASME) hoặc PN10, PN16 (theo DIN/BS).

• Vật liệu: Thường là thép Carbon, Inox, nhưng phổ biến nhất là gang (Cast Iron/Ductile Iron).

• Độ nhám bề mặt: Phải đảm bảo tiêu chuẩn để gasket có thể lấp đầy, ngăn chặn sự thẩm thấu của chất lỏng.

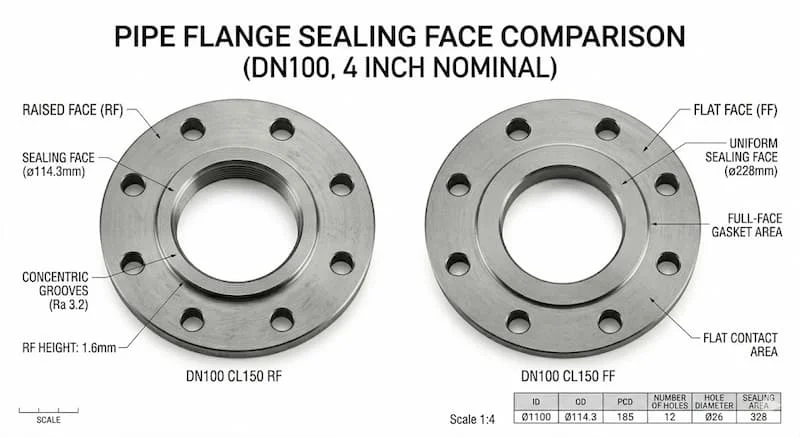

So sánh FF vs RF Flange: Sự khác biệt "sống còn"

Đây là phần kiến thức quan trọng nhất để tránh các sự cố công trình:

Insight: Một quy tắc bất di bất dịch trong piping là: Không bao giờ lắp mặt bích RF vào mặt bích FF bằng gang. Lực tập trung từ gờ RF sẽ khiến mặt bích gang FF bị nứt ngay lập tức khi bạn siết bulong.

Tại sao FF là lựa chọn số 1 cho vật liệu gang?

Gang là vật liệu có độ cứng cao nhưng lại rất giòn (brittle). Nếu bạn sử dụng mặt bích RF cho thiết bị bằng gang (như van gang, bơm gang), khi siết bulong, phần gờ nổi sẽ tạo ra một lực đòn bẩy lớn tại vị trí các lỗ bulong. Kết quả là mặt bích gang sẽ bị xé nứt ngay tại chân các lỗ này.

Sử dụng Flange FF giúp phân tán lực ép ra toàn bộ diện tích tiếp xúc, loại bỏ hoàn toàn rủi ro nứt vỡ thiết bị, đảm bảo độ bền lâu dài cho hệ thống cấp thoát nước và HVAC.

Ứng dụng thực tế của Flange FF Type

Mặt bích phẳng FF thường được tìm thấy trong các hệ thống:

• Hệ thống cấp thoát nước sạch: Kết nối các đường ống gang dẻo, ống PVC/HDPE.

• Hệ thống xử lý nước thải: Sử dụng cho các loại van cổng gang, van một chiều gang.

• Hệ thống điều hòa trung tâm (Chiller): Kết nối bích thép FF với các bầu ngưng, bầu bay hơi của máy Chiller.

• Các thiết bị có áp suất thấp: Bình chứa, bồn lọc áp lực thấp.

Sai lầm thường gặp và hậu quả

1. Dùng Ring Gasket cho bích FF: Việc này khiến lực siết không được phân bổ ra mép ngoài của bích, dẫn đến rò rỉ tại các khe hở ngoài vòng đệm.

2. Lắp lẫn tiêu chuẩn: Cố gắng lắp một mặt bích thép RF vào một chiếc van gang FF. Hậu quả là hư hỏng thiết bị van đắt tiền.

3. Siết quá lực: Mặc dù FF phân bổ lực tốt, nhưng siết quá lực vượt ngưỡng vật liệu vẫn gây biến dạng hoặc hỏng bề mặt sealing.

FAQ - Câu hỏi thường gặp

FF là viết tắt của từ gì?

FF viết tắt của Flat Face (Mặt phẳng).

Có thể tiện phẳng mặt bích RF thành FF được không?

Về lý thuyết là có thể, nhưng thực tế không nên vì nó sẽ làm giảm độ dày thân bích theo tiêu chuẩn, gây mất an toàn áp lực.

Khi nào bắt buộc phải dùng FF?

Khi bạn kết nối với các thiết bị bằng gang, nhựa hoặc các vật liệu dễ nứt vỡ dưới áp lực tập trung.

Có lắp bích FF với bích RF được không?

Tuyệt đối không nên. Sự lệch pha về bề mặt sẽ khiến lực siết không đều, gây rò rỉ và nứt mặt bích nếu một trong hai bên làm bằng gang.

Kết luận

Flange FF type là một giải pháp kỹ thuật đơn giản nhưng cực kỳ tinh tế trong việc bảo vệ các thiết bị nhạy cảm. Hiểu rõ bản chất "phân bổ lực đều" của mặt bích phẳng sẽ giúp bạn tránh được những tổn thất chi phí lớn do hỏng hóc thiết bị trong quá trình lắp đặt flange ff type.
