Flange Type là gì?

Flange type là gì? Trong vận hành thực tế, đã có không ít trường hợp hệ thống đường ống gặp sự cố rò rỉ nghiêm trọng, thậm chí gây cháy nổ chỉ vì một sơ suất nhỏ: chọn sai loại flange (mặt bích). Một kỹ sư có thể nắm rõ thông số áp suất, nhưng nếu lắp đặt một mặt bích Slip-on vào vị trí đòi hỏi sự chịu tải của Weld Neck, hậu quả về mặt an toàn và chi phí là không thể đong đếm.

Vấn đề nằm ở chỗ: Thế giới của các loại mặt bích cực kỳ đa dạng với hàng chục tiêu chuẩn và hình dạng khác nhau, khiến người mua dễ rơi vào ma trận thông tin. Việc hiểu rõ từng loại flange không đơn thuần là kiến thức kỹ thuật, mà là chìa khóa để tăng độ kín khít, tối ưu chi phí đầu tư và trên hết là đảm bảo an toàn tuyệt đối cho công trình.

Vậy cụ thể mặt bích là gì và có những loại phổ biến nào đang thống trị ngành công nghiệp hiện nay? Hãy cùng đi sâu vào bài phân tích chi tiết dưới đây.

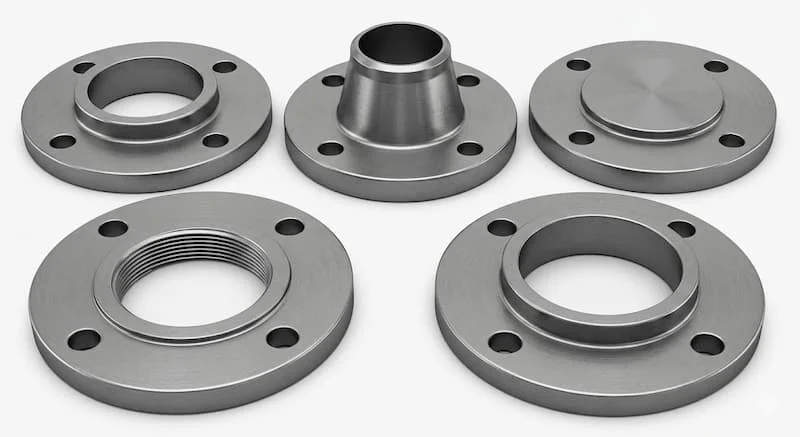

Flange Type là gì?

Để hiểu một cách chuyên sâu, flange type không chỉ là tên gọi của một món linh kiện cơ khí, mà nó đại diện cho các kiểu thiết kế mặt bích khác nhau được phân loại dựa trên phương pháp kết nối và hình thái cấu tạo.

Mặt bích đóng vai trò là "mắt xích" quan trọng nhất để kết nối các đoạn ống, van, máy bơm và các thiết bị phụ trợ khác trong một hệ thống dòng chảy. Điểm ưu việt của việc dùng flange thay vì hàn trực tiếp chính là tạo ra các điểm tháo lắp linh hoạt, giúp quá trình bảo trì, vệ sinh hoặc thay thế linh kiện trở nên dễ dàng mà không cần cắt bỏ đường ống.

Về mặt vật liệu, các flange type thường được chế tạo từ thép carbon (A105), thép không gỉ (Inox 304, 316), nhựa PVC/PPR hoặc gang, tùy thuộc vào đặc tính hóa học của môi chất.

Chốt lại: Mỗi flange type sẽ có một "tính cách" riêng. Việc lựa chọn loại nào sẽ phụ thuộc trực tiếp vào mức áp lực, nhiệt độ vận hành và môi trường ăn mòn của hệ thống đó.

Nguyên lý hoạt động của flange

Dù có hình dáng khác nhau, nhưng mọi mặt bích đều vận hành dựa trên một nguyên lý cơ bản: Tạo ra sự làm kín bằng áp lực cơ học.

Một bộ kết nối tiêu chuẩn bao gồm ba thành phần không thể tách rời: Mặt bích + Gioăng (Gasket) + Bulong. Khi ta siết chặt các bulong, lực ép sẽ truyền qua mặt bích và nén chặt lớp gioăng nằm giữa hai bề mặt tiếp xúc. Lớp gioăng này biến dạng, điền đầy vào các rãnh siêu nhỏ trên bề mặt flange, từ đó ngăn chặn môi chất rò rỉ ra ngoài.

Tuy nhiên, hiệu quả làm kín không chỉ đến từ việc siết chặt. Nó phụ thuộc vào ba yếu tố cốt lõi:

1. Lực siết bulong: Phải đủ lớn để nén gioăng nhưng không được vượt quá giới hạn bền của vật liệu.

2. Loại Gasket: Phải phù hợp với nhiệt độ và hóa chất.

3. Bề mặt Flange (Facing): Độ nhám của bề mặt cần tương thích với loại gioăng sử dụng.

Insight chuyên gia: Thực tế, khi một mối nối flange bị rò rỉ, nguyên nhân thường không nằm ở bản thân loại flange đó "dở", mà thường do lắp sai kỹ thuật hoặc lực siết bulong không đồng đều, dẫn đến tình trạng vênh mặt bích.

Các loại mặt bích phổ biến nhất hiện nay

Trong kỹ thuật đường ống, việc phân biệt các loại mặt bích là bài học nhập môn bắt buộc. Dưới đây là phân tích chi tiết các dòng phổ biến:

1. Weld Neck Flange (WN) - Mặt bích cổ hàn

Đây là loại mặt bích có phần cổ dài và cao. Phần cổ này được hàn đối đầu với ống, giúp chuyển trọng suất từ mặt bích sang đường ống. WN là lựa chọn số 1 cho các hệ thống áp lực cực cao hoặc môi trường nhiệt độ khắc nghiệt.

2. Slip On Flange (SO) - Mặt bích hàn trượt

Loại này có đường kính trong lớn hơn đường kính ống một chút để ống có thể trượt vào bên trong. SO dễ lắp đặt, chi phí thấp và được dùng phổ biến trong các hệ thống áp suất thấp đến trung bình.

3. Blind Flange (BL) - Mặt bích mù

Đúng như tên gọi, nó không có lỗ ở giữa. Mục đích duy nhất của Blind Flange là bịt kín đầu ống hoặc các vị trí chờ để mở rộng hệ thống sau này. Đây là loại chịu áp lực lớn nhất tại tâm mặt bích do lực đẩy của dòng chảy.

4. Socket Weld Flange (SW) - Mặt bích hàn bọc đúc

Ống được đưa vào một khoảng hốc (socket) và hàn một đường duy nhất bên ngoài. Loại này thường dùng cho các đường ống có kích thước nhỏ nhưng yêu cầu chịu áp suất cao.

5. Threaded Flange - Mặt bích ren

Kết nối với ống bằng mối ghép ren mà không cần hàn. Đây là giải pháp tối ưu cho các khu vực dễ cháy nổ, nơi mà việc hàn nhiệt bị cấm nghiêm ngặt. Tuy nhiên, nó không chịu được áp suất quá lớn.

6. Lap Joint Flange (LJ)

Thường dùng đi kèm với một đoạn ống ngắn gọi là "Stub End". Loại này cực kỳ linh hoạt vì mặt bích có thể xoay quanh ống, giúp việc căn chỉnh lỗ bulong trở nên dễ dàng trong không gian hẹp.

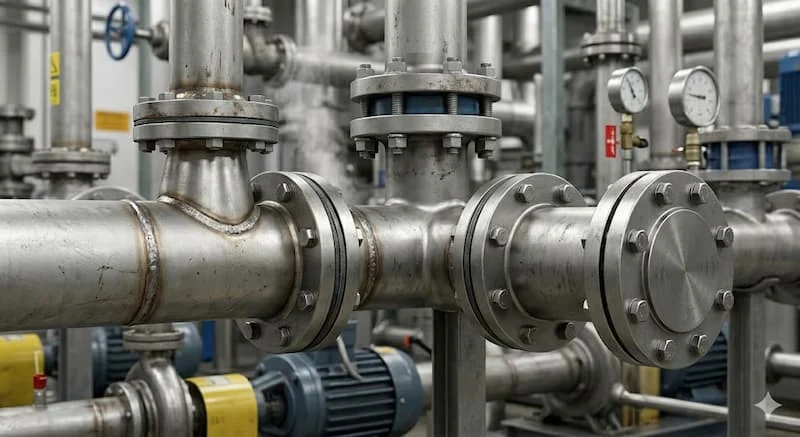

Thông số kỹ thuật quan trọng của mặt bích

Để tránh tình trạng mua "đúng loại nhưng sai ứng dụng", bạn cần nắm vững các thông số kỹ thuật sau:

• Kích thước danh định (DN/NPS): Xác định đường ống mà mặt bích sẽ gắn vào (VD: DN50, NPS 2").

• Áp lực thiết kế (Pressure Class): Thường chia theo các cấp độ như Class 150, 300, 600, 900, 1500, 2500 hoặc theo tiêu chuẩn PN (PN10, PN16...).

• Vật liệu (Material): Cần tương thích với vật liệu ống để tránh ăn mòn điện hóa.

• Kiểu bề mặt tiếp xúc (Facing Type): * RF (Raised Face): Có gờ, loại phổ biến nhất.

  • FF (Flat Face): Mặt phẳng, thường dùng cho mặt bích gang hoặc nhựa.

  • RTJ (Ring Type Joint): Có rãnh để đặt vòng đệm kim loại, dùng cho áp suất cực cao.

Insight: Một sai lầm phổ biến là chỉ quan tâm đến loại flange (ví dụ: chọn WN) mà quên mất tiêu chuẩn kết nối (như ANSI vs JIS). Hai tiêu chuẩn này có tâm lỗ bulong khác nhau, dẫn đến việc không thể lắp ráp dù cùng kích thước DN.

So sánh các mặt bích – Loại nào tốt nhất?

Thực tế, không có loại flange nào là tốt nhất, chỉ có loại phù hợp nhất với điều kiện kỹ thuật và ngân sách.

Tại sao lại có sự khác biệt này? Dòng Weld Neck có khả năng phân bổ lực cực tốt nhờ phần cổ dài, giúp giảm nồng độ ứng suất tại chân mặt bích. Trong khi đó, Slip On tuy yếu hơn về kết cấu nhưng lại được ưa chuộng nhờ thi công nhanh và không đòi hỏi kỹ thuật hàn quá phức tạp.

Ứng dụng thực tế và Sai lầm cần tránh

Khi nào cần dùng từng loại?

• Hệ thống dầu khí, lọc hóa dầu: Ưu tiên WN để chịu nhiệt và áp suất biến thiên.

• Hệ thống HVAC, cấp thoát nước: Sử dụng SO để tiết kiệm chi phí và dễ lắp đặt.

• Điểm cuối đường ống/Vị trí vệ sinh: Bắt buộc dùng Blind Flange.

• Hệ thống đường ống nhỏ (Instrumentation): Dùng SW hoặc Threaded.

Sai lầm thường gặp

1. Chọn theo giá: Nhiều đơn vị chọn Slip On thay vì Weld Neck để giảm chi phí, dẫn đến việc hệ thống bị nứt mối hàn sau một thời gian vận hành dưới áp lực cao.

2. Nhầm tiêu chuẩn: Lắp mặt bích tiêu chuẩn JIS (Nhật Bản) vào hệ thống đang dùng tiêu chuẩn ANSI (Mỹ).

3. Lắp sai Gasket: Dùng gioăng cao su cho hệ thống hơi nóng, dẫn đến cháy gioăng và rò rỉ.

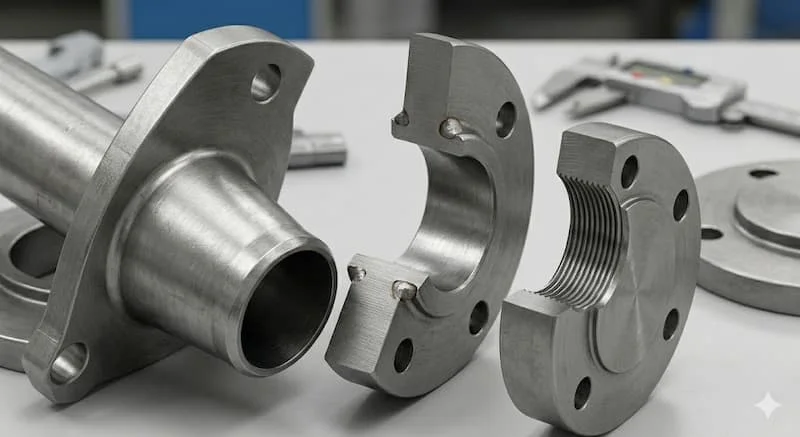

Checklist chọn mặt bích đúng chuẩn

Trước khi đặt mua hoặc thiết kế, hãy kiểm tra qua các bước sau:

1. Xác định áp lực & nhiệt độ: Đây là yếu tố tiên quyết để chọn Class mặt bích.

2. Xác định môi chất: Môi chất có ăn mòn không? (Nếu có, chọn Inox hoặc nhựa).

3. Chọn tiêu chuẩn đồng bộ: Hệ thống đang theo chuẩn ANSI, JIS, DIN hay BS?

4. Chọn loại flange phù hợp: Dựa trên yêu cầu về độ bền mỏi và áp suất (WN, SO, BL...).

5. Kiểm tra khả năng thi công: Tại vị trí đó có thể hàn được không, hay phải dùng mặt bích ren?

FAQ – Câu hỏi thường gặp

1. Flange type nào dùng cho áp lực cao nhất?

Đáp: Weld Neck Flange (WN) kết hợp với bề mặt RTJ (Ring Type Joint) là lựa chọn hàng đầu cho các hệ thống áp lực siêu cao.

2. Mặt bích có nhất thiết phải dùng gasket không?

Đáp: Có. Gasket là thành phần bù đắp các khiếm khuyết bề mặt để tạo độ kín. Không có gasket, kim loại tiếp xúc kim loại rất khó đạt độ kín tuyệt đối.

3. Có thể thay thế Slip-on bằng Weld Neck được không?

Đáp: Về mặt an toàn thì được (vì WN bền hơn), nhưng về mặt thi công và chi phí thì không khuyến nghị do WN đắt hơn và khó lắp đặt hơn.

4. Làm sao phân biệt nhanh RF và FF?

Đáp: Quan sát bề mặt tiếp xúc. RF (Raised Face) có một phần gờ cao lên ở giữa, còn FF (Flat Face) là một mặt phẳng hoàn toàn từ trong ra ngoài.

Kết luận

Việc lựa chọn mặt bích phù hợp không đơn giản chỉ là lắp ghép các đoạn ống, mà là một quyết định kỹ thuật ảnh hưởng trực tiếp đến tuổi thọ công trình và sự an toàn của nhân sự vận hành. Một hệ thống hoạt động ổn định, không rò rỉ là minh chứng rõ nhất cho việc lựa chọn đúng loại mặt bích ngay từ khâu thiết kế.
