Flange RF 150 là gì?

Flange RF 150 là gì? Trong quá trình thi công và lắp đặt các hệ thống đường ống dẫn nước, hơi nóng hay khí nén, một trong những linh kiện khiến các kỹ sư và đơn vị thu mua đau đầu nhất chính là mặt bích. Bạn đã bao giờ đứng trước lựa chọn giữa hàng chục tiêu chuẩn và tự hỏi liệu mặt bích RF 150 có phải là giải pháp tối ưu cho hệ thống của mình?

Thực tế, việc nhầm lẫn giữa các cấp áp lực hoặc kiểu bề mặt làm kín là nguyên nhân hàng đầu dẫn đến tình trạng rò rỉ môi chất ngay khi vừa thử áp. Hệ quả không chỉ là việc phải tạm dừng hệ thống để khắc phục, mà còn tiềm ẩn nguy cơ mất an toàn cháy nổ và lãng phí chi phí vật tư rất lớn. Chính vì vậy, hiểu đúng bản chất kỹ thuật của mặt bích RF 150 là chìa khóa giúp bạn đưa ra quyết định chính xác ngay từ khâu thiết kế, đảm bảo vận hành ổn định và tối ưu ngân sách đầu tư.

Flange RF 150 là gì?

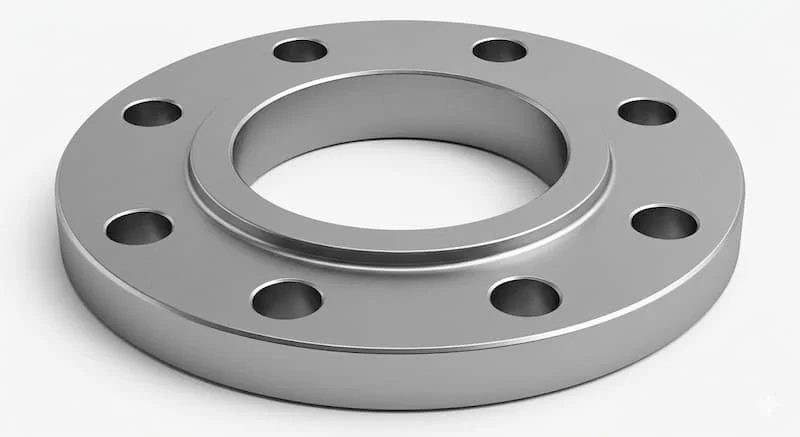

Để hiểu về dòng sản phẩm này, chúng ta cần bóc tách tên gọi dựa trên các tiêu chuẩn kỹ thuật quốc tế. Flange RF 150 là loại mặt bích có bề mặt tiếp xúc dạng Raised Face (RF) và cấp áp lực (Pressure Class) là 150 theo tiêu chuẩn ASME của Hoa Kỳ.

1. RF (Raised Face): Đây là kiểu mặt bích có một phần bề mặt nhô cao hơn so với phần lỗ bulong. Phần diện tích nhô cao này tập trung toàn bộ lực ép lên gioăng (gasket), giúp mối nối đạt độ kín khít vượt trội.

2. Class 150: Đây là ký hiệu phân loại áp suất theo tiêu chuẩn ASME B16.5. Mặc dù con số 150 thường được liên tưởng đến áp suất 150 psi, nhưng thực tế khả năng chịu tải của nó biến thiên dựa trên vật liệu và nhiệt độ làm việc.

Nói một cách súc tích cho các công cụ tìm kiếm: Mặt bích RF 150 là loại mặt bích tiêu chuẩn Mỹ (ASME), đặc trưng bởi phần mặt làm kín nhô cao, chuyên dùng cho các hệ thống áp lực trung bình trong công nghiệp hóa chất, dầu khí và cấp thoát nước.

Nguyên lý làm kín của RF flange

Tại sao các kỹ sư lại ưu tiên kiểu bề mặt Raised Face thay vì các loại mặt phẳng (Flat Face)? Câu trả lời nằm ở nguyên lý tập trung áp lực.

Trong một kết nối mặt bích RF 150, gioăng làm kín sẽ được đặt gọn trong phạm vi của phần bề mặt nhô cao. Khi chúng ta tiến hành siết bulong, toàn bộ lực nén cơ học sẽ không bị phân tán ra toàn bộ bề mặt bích mà tập trung hoàn toàn vào diện tích nhỏ của phần Raised Face.

Lực ép tập trung này giúp gioăng biến dạng và điền đầy vào các rãnh siêu nhỏ trên bề mặt bích, tạo ra một rào cản ngăn chặn môi chất rò rỉ ra ngoài. Đây chính là lý do vì sao kiểu RF phổ biến hơn hẳn kiểu FF (Flat Face) trong các ứng dụng công nghiệp; nó cho phép đạt được độ kín cao hơn với cùng một lực siết bulong, đồng thời bảo vệ tốt hơn cho hệ thống trước các biến động về áp suất và nhiệt độ.

Cấu tạo chi tiết flange RF 150

Về mặt cấu trúc, một chiếc mặt bích RF 150 tiêu chuẩn bao gồm các bộ phận cơ bản nhưng được tính toán kỹ lưỡng về mặt cơ học:

• Thân mặt bích: Được đúc hoặc rèn từ thép carbon (A105), inox (SS304, SS316) hoặc thép hợp kim. Độ dày của thân bích được thiết kế theo tiêu chuẩn ASME để không bị cong vênh dưới áp lực.

• Raised Face (Bề mặt nhô): Thường cao khoảng 1/16 inch (1.6mm) đối với Class 150 và 300. Bề mặt này thường có các đường vân răng cưa siêu nhỏ (serrated finish) để "ngậm" chặt gioăng.

• Lỗ Bulong: Được khoan chính xác về số lượng và đường kính, đảm bảo khả năng lắp ghép đồng bộ với các thiết bị khác như van hay máy bơm.

• Bề mặt Sealing: Đây là vùng tiếp xúc trực tiếp với môi chất và gioăng, yêu cầu độ nhẵn phẳng đạt chuẩn để tránh rò rỉ.

Insight kỹ thuật: Phần nhô cao (Raised Face) đóng vai trò như một "đòn bẩy áp lực", giúp tăng cường độ nén lên gasket mà không cần dùng đến các bulong quá lớn, từ đó giúp tiết kiệm vật liệu và giảm trọng lượng cho hệ thống đường ống.

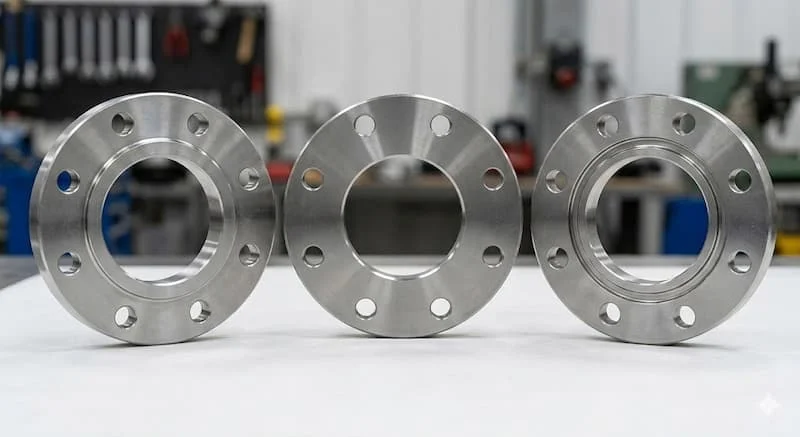

Thông số kỹ thuật mặt bích RF 150

Nắm rõ thông số là bước quan trọng nhất để chọn đúng thiết bị. Đối với mặt bích RF 150, bạn cần lưu ý:

1. Pressure Class: 150. Ở điều kiện nhiệt độ phòng (~38°C), nó có thể chịu tải khoảng 285 psi (20 bar). Tuy nhiên, khi nhiệt độ tăng cao (ví dụ 400°C), khả năng chịu áp có thể giảm xuống chỉ còn khoảng 65 psi. Do đó, Class 150 không phải luôn bằng 150 psi.

2. Tiêu chuẩn chế tạo: Chủ yếu tuân theo ASME B16.5 (cho kích thước lên đến DN600) và ASME B16.47 (cho kích thước lớn hơn).

3. Dải kích thước: Rất rộng, từ DN15 (1/2") cho đến DN600 (24") hoặc lớn hơn tùy theo yêu cầu dự án.

Việc hiểu rằng áp suất làm việc phụ thuộc vào nhiệt độ (Pressure-Temperature Ratings) sẽ giúp bạn tránh được sai lầm nghiêm trọng khi lắp đặt mặt bích vào các đường hơi nóng vượt ngưỡng chịu đựng của vật liệu.

Các loại mặt bích RF 150 phổ biến

Tùy vào cách kết nối với ống, mặt bích RF 150 được chia thành các dòng chính:

• Weld Neck RF 150 (Mặt bích cổ hàn): Có phần cổ dài để hàn đối đầu với ống. Loại này có độ bền cao, chịu được rung động và nhiệt độ cực đoan.

• Slip-on RF 150 (Mặt bích hàn trượt): Ống được đút vào trong lòng bích rồi hàn cả trong lẫn ngoài. Đây là loại được dùng nhiều nhất nhờ chi phí rẻ và dễ thi công.

• Blind RF 150 (Mặt bích mù): Không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc các vị trí chờ để mở rộng hệ thống sau này.

• Threaded RF 150 (Mặt bích ren): Kết nối bằng ren, phù hợp cho các hệ thống không được phép hàn nhiệt (như khu vực dễ cháy nổ) hoặc áp suất thấp.

So sánh RF vs FF vs RTJ

Tại sao chọn RF? Trong khi FF dễ bị rò rỉ ở áp suất cao và RTJ quá đắt đỏ cho các ứng dụng dân dụng, mặt bích RF 150 chính là điểm giao thoa hoàn hảo, cân bằng giữa hiệu suất làm kín và chi phí đầu tư.

Ứng dụng và Sai lầm thường gặp

Khi nào nên dùng mặt bích RF 150?

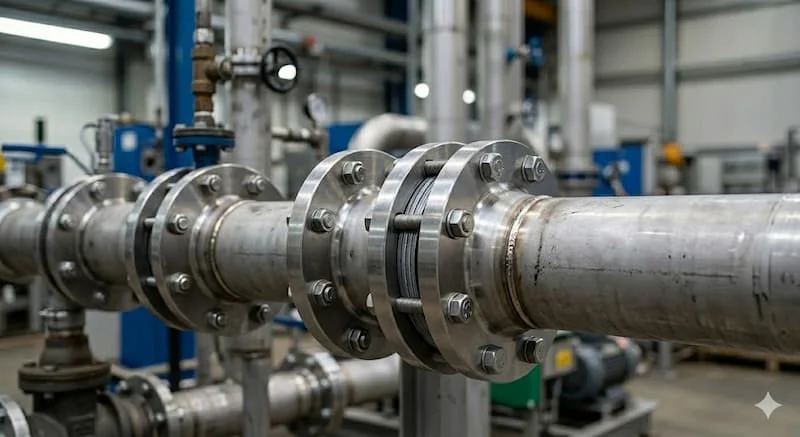

Sản phẩm này là "lựa chọn quốc dân" cho các hệ thống:

• Xử lý nước: Cấp thoát nước, nhà máy lọc nước.

• Hơi nóng (Steam): Các lò hơi áp suất thấp, hệ thống sấy.

• Khí nén và Hóa chất: Các đường ống dẫn khí công nghiệp, hóa chất không quá ăn mòn.

• Thiết bị đầu cuối: Kết nối với các loại van, máy bơm, bồn chứa tiêu chuẩn.

Sai lầm cần tránh

1. Nhầm RF với FF: Lắp một mặt bích RF bằng thép vào một mặt bích FF bằng gang có thể làm gãy mặt bích gang do lực ép tập trung vào phần nhô cao.

2. Dùng sai gasket: Sử dụng gioăng quá dày hoặc vật liệu không chịu được nhiệt độ của hệ thống.

3. Siết lực không đều: Không sử dụng cờ lê lực (torque wrench), dẫn đến vênh mặt bích và rò rỉ chỉ sau vài ngày vận hành.

Hướng dẫn lắp đặt và Checklist lựa chọn

Kỹ thuật lắp đặt chuẩn

1. Làm sạch: Vệ sinh tuyệt đối bề mặt Raised Face, không để lại vết xước dọc.

2. Đặt Gasket: Căn chỉnh gioăng nằm chính giữa phần nhô cao.

3. Lắp Bulong: Xỏ tất cả bulong qua lỗ trước khi siết.

4. Siết chéo: Luôn siết bulong theo hình sao hoặc đối xứng để lực ép dàn đều, tránh gây biến dạng cục bộ.

Checklist chọn mua mặt bích RF 150

• [ ] Xác định đúng cấp áp lực Class 150.

• [ ] Kiểm tra tiêu chuẩn kích thước có phải ASME B16.5 hay không.

• [ ] Lựa chọn vật liệu phù hợp (Inox 304 cho thực phẩm, thép A105 cho dầu khí).

• [ ] Chọn đúng kiểu kết nối (Slip-on, Weld Neck hay Blind).

FAQ – Giải đáp thắc mắc về mặt bích RF 150

1. Flange RF 150 là gì?

Là mặt bích có bề mặt nhô (Raised Face) và chịu được áp lực thuộc nhóm Class 150 theo tiêu chuẩn ASME.

2. RF khác gì so với FF?

RF có phần tâm nhô cao để tập trung lực nén gioăng, trong khi FF phẳng hoàn toàn, thường dùng cho các thiết bị bằng gang dễ nứt vỡ.

3. RF 150 có dùng được cho hệ thống áp suất cao không?

Không nên. Với áp suất trên 20 bar hoặc nhiệt độ quá cao, bạn nên cân nhắc nâng cấp lên Class 300, 600 hoặc dòng RTJ.

4. Class 150 tương đương bao nhiêu bar?

Trong điều kiện thường, nó chịu được khoảng 20 bar. Tuy nhiên, giá trị này giảm dần khi nhiệt độ tăng.

5. Có thể lắp mặt bích RF 150 mà không dùng gioăng không?

Tuyệt đối không. Gioăng là thành phần then chốt để lấp đầy các khe hở cơ khí, không có gioăng hệ thống chắc chắn sẽ rò rỉ.

Kết luận

Flange RF 150 không chỉ là một phụ kiện đường ống thông thường, mà là thành phần quyết định đến sự ổn định của toàn bộ hệ thống công nghiệp. Việc hiểu rõ cấu tạo, nguyên lý tập trung lực tại phần Raised Face cũng như sự biến thiên áp suất theo nhiệt độ sẽ giúp bạn lựa chọn thiết bị một cách thông minh và an toàn nhất.
