Mặt bích ống nhựa PVC là gì?

mặt bích ống nhựa PVC là gì? Trong quá trình lắp đặt hệ thống đường ống nhựa PVC, không ít kỹ thuật viên và chủ đầu tư gặp phải lúng túng khi cần kết nối đường ống với các thiết bị ngoại vi như van, máy bơm hoặc chuyển sang các đoạn đường ống kim loại.

Lúc này, một câu hỏi lớn được đặt ra: Nên sử dụng phương pháp nào? Việc dùng keo dán trực tiếp thường không khả thi cho việc bảo trì, trong khi kết nối ren lại dễ bị rò rỉ ở các kích thước lớn. Nếu lựa chọn sai phương thức kết nối, hệ thống rất dễ bị bung mối nối hoặc rò rỉ nghiêm trọng khi áp lực dòng chảy tăng cao.

Giải pháp chuyên nghiệp và hiệu quả nhất chính là sử dụng mặt bích nhựa PVC. Tuy nhiên, để đảm bảo an toàn và tính bền vững, bạn cần hiểu rõ về cấu tạo, tiêu chuẩn kỹ thuật cũng như cách thi công đúng chuẩn của loại phụ kiện này. Bài viết dưới đây sẽ phân tích chuyên sâu mọi khía cạnh về mặt bích nhựa PVC giúp bạn chọn đúng ngay từ đầu.

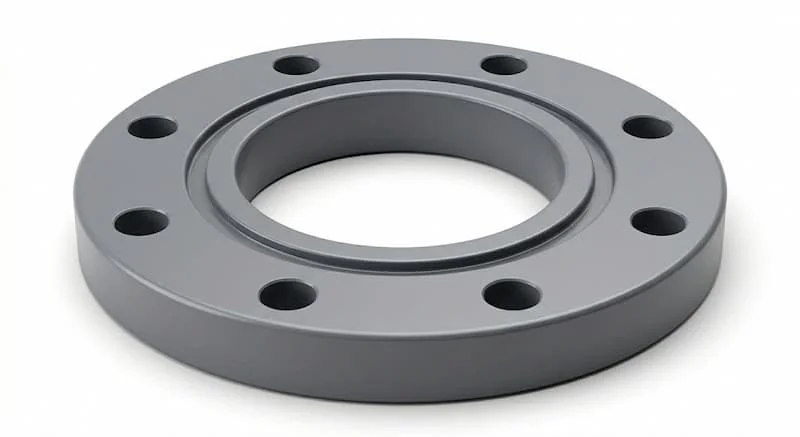

Mặt bích ống nhựa PVC là gì?

Về cơ bản, mặt bích ống nhựa PVC là một loại phụ kiện có dạng đĩa tròn, được chế tạo từ nhựa Polyvinyl Clorua. Chức năng chính của nó là tạo ra một mặt phẳng trung gian để kết nối đầu ống PVC với các thiết bị khác như van nhựa, máy bơm nước hoặc kết nối hai đoạn ống lại với nhau thông qua hệ thống bulong.

Định nghĩa chuẩn kỹ thuật: Mặt bích ống nhựa PVC là phụ kiện nhựa dạng đĩa có lỗ bulong xung quanh, dùng để liên kết các thành phần trong hệ thống đường ống bằng phương pháp ép chặt cơ học, giúp tạo độ kín khít và hỗ trợ tháo lắp linh hoạt trong quá trình vận hành.

Khác với các loại mặt bích kim loại, sản phẩm này sở hữu ưu điểm vượt trội về trọng lượng và khả năng kháng hóa chất, cực kỳ phù hợp cho các môi trường có tính ăn mòn cao nhưng yêu cầu áp lực làm việc không quá lớn.

Nguyên lý kết nối của mặt bích PVC

Nguyên lý làm việc của mặt bích nhựa PVC dựa trên cơ chế nén chặt bề mặt. Khi kết nối, hai mặt bích sẽ được đặt đối diện nhau. Ở giữa chúng, người ta đặt một lớp gioăng (thường là cao su EPDM hoặc nhựa mềm) đóng vai trò là vật liệu đệm làm kín.

Khi tiến hành siết chặt các bulong xung quanh, lực ép sẽ đẩy hai bề mặt bích tiến lại gần nhau, nén chặt lớp gioăng ở giữa. Lớp gioăng này sẽ biến dạng nhẹ để điền đầy vào các khe hở siêu nhỏ, ngăn chặn hoàn toàn sự rò rỉ của môi chất ra bên ngoài.

Tại sao phương pháp này lại ưu việt?

• Không cần hàn nhiệt: Tránh được các rủi ro về cháy nổ hoặc biến dạng ống do nhiệt.

• Tính linh hoạt: Bạn có thể tháo rời bulong để vệ sinh van hoặc thay thế máy bơm một cách nhanh chóng mà không cần cắt bỏ đường ống.

• Độ kín bền vững: Lực ép cơ học từ bulong giúp mối nối chịu được các rung động nhẹ của hệ thống tốt hơn so với mối nối dán keo thông thường.

Cấu tạo mặt bích ống nhựa PVC

Một chiếc mặt bích ống nhựa PVC tiêu chuẩn có cấu tạo đơn giản nhưng được tính toán kỹ lưỡng để tối ưu khả năng chịu lực:

• Thân bích: Được đúc từ nhựa PVC cao cấp, có độ dày đồng nhất để đảm bảo không bị cong vênh khi siết bulong.

• Lỗ bulong: Các lỗ này được khoan hoặc đúc sẵn theo các tiêu chuẩn quốc tế (JIS, ANSI, BS) để đảm bảo tính lắp lẫn với các thiết bị ngoại vi.

• Bề mặt sealing (Mặt làm kín): Là phần bề mặt phẳng tiếp xúc với gioăng. Thông thường, bề mặt này có các đường gân nổi nhẹ để tăng khả năng bám giữ gioăng.

• Phần kết nối ống: Tùy theo thiết kế, mặt bích sẽ có phần cổ để dán keo trực tiếp vào ống (Socket) hoặc có ren trong để vặn vào ống ren.

Insight chuyên gia: Mặc dù được làm từ nhựa, nhưng thiết kế mặt bích PVC thường có các xương tăng cứng ở phần thân để giúp linh kiện nhẹ nhưng vẫn chịu được áp lực làm việc cao mà không bị nứt vỡ.

Phân loại mặt bích PVC phổ biến

Để chọn mua được loại mặt bích ống nhựa PVC phù hợp, bạn cần phân loại dựa trên hai tiêu chí cốt lõi:

1. Phân loại theo kiểu kết nối

• Bích dán keo (Socket Flange): Phần cổ bích được thiết kế trơn để ống PVC lồng vào và cố định bằng keo dán chuyên dụng. Đây là loại phổ biến nhất vì độ chắc chắn cao.

• Bích ren (Threaded Flange): Có tiện ren trong, thường dùng cho các kích thước nhỏ hoặc kết nối với các đầu ống kim loại có ren ngoài.

2. Phân loại theo tiêu chuẩn kỹ thuật

Việc chọn sai tiêu chuẩn sẽ khiến tâm lỗ bulong không trùng khớp, dẫn đến không thể lắp đặt.

• Tiêu chuẩn JIS (Nhật Bản): Rất phổ biến tại Việt Nam, thường dùng trong các hệ thống dân dụng và nhà máy công nghiệp nhẹ.

• Tiêu chuẩn ANSI (Mỹ): Thường gặp trong các dự án dầu khí, hóa chất hoặc các thiết bị nhập khẩu từ châu Âu, Mỹ.

• Tiêu chuẩn BS (Anh): Thường dùng cho các hệ thống cấp thoát nước đô thị.

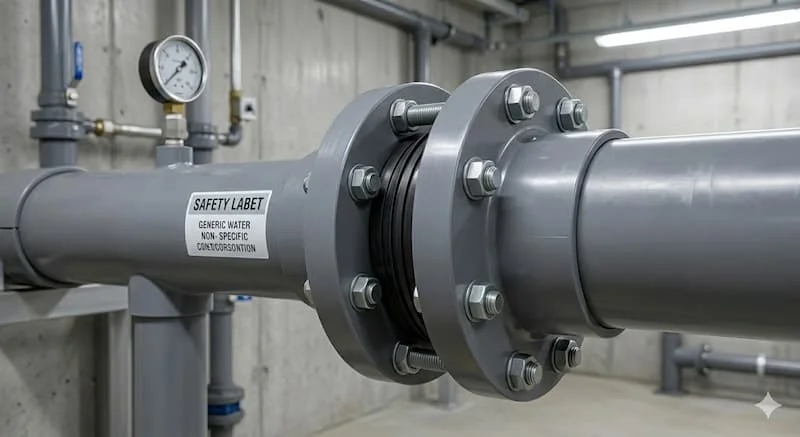

Thông số kỹ thuật mặt bích PVC

Khi tư vấn hoặc thiết kế, bạn cần đặc biệt lưu tâm đến các thông số sau của mặt bích PVC:

• Kích thước (Size): Dải kích thước rất đa dạng, từ các size nhỏ như DN21 (1/2") cho đến các size lớn công nghiệp như DN315 (12") hoặc lớn hơn.

• Áp lực làm việc (Pressure Rating): Thông thường là PN10 (10 bar) hoặc PN16 (16 bar). Đây là ngưỡng áp suất tối đa mà mặt bích có thể chịu đựng ở điều kiện tiêu chuẩn.

• Nhiệt độ vận hành: Nhựa PVC có giới hạn nhiệt độ khá thấp, thường hoạt động tốt nhất dưới 60°C. Khi nhiệt độ tăng cao, nhựa sẽ bị mềm đi và khả năng chịu áp suất giảm mạnh.

Lưu ý: Tuyệt đối không dùng mặt bích PVC cho các đường ống hơi nóng hoặc nước nóng trung tâm vì sẽ gây biến dạng và nổ vỡ hệ thống.

So sánh mặt bích PVC vs Inox vs Thép

Để giúp bạn có cái nhìn khách quan hơn, dưới đây là bảng so sánh giữa mặt bích PVC và các loại bích kim loại:

Insight: Nhựa PVC là giải pháp kinh tế và kỹ thuật hoàn hảo cho các hệ thống nước sạch, nước thải và các loại hóa chất nhẹ nhờ đặc tính chống ăn mòn tuyệt đối mà các loại thép carbon không làm được.

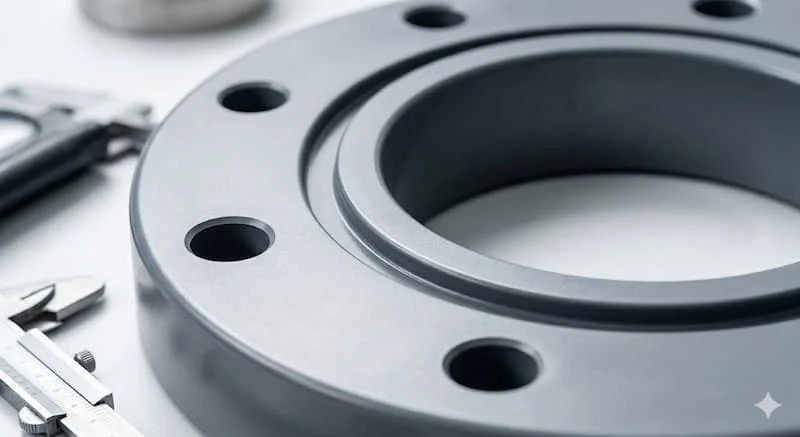

Ứng dụng thực tế: Khi nào nên dùng mặt bích PVC?

Mặt bích ống nhựa PVC được ứng dụng rộng rãi trong nhiều lĩnh vực đời sống và sản xuất:

1. Hệ thống cấp thoát nước: Dùng để kết nối đường ống chính với các cụm van chặn, van một chiều tại các trạm bơm dân dụng.

2. Nông nghiệp & Tưới tiêu: Kết nối hệ thống lọc, máy bơm ly tâm cho các trang trại quy mô lớn.

3. Công nghiệp hóa chất nhẹ: Dẫn các dung dịch axit, kiềm loãng trong các bể xi mạ hoặc xử lý bề mặt kim loại.

4. Xử lý nước thải: Kết nối các bồn chứa nhựa với hệ thống máy thổi khí hoặc bơm bùn.

Sản phẩm đặc biệt tối ưu khi lắp cùng các loại van nhựa (van bi nhựa, van bướm nhựa) để tạo thành một hệ thống đồng nhất về vật liệu, tránh hiện tượng ăn mòn điện hóa.

Sai lầm thường gặp khi sử dụng mặt bích PVC

Dù là phụ kiện dễ lắp đặt, nhưng nhiều trường hợp vẫn xảy ra sự cố do các sai lầm sau:

• Dùng cho nước nóng: Như đã đề cập, nhiệt độ cao làm suy yếu cấu trúc nhựa, dẫn đến nứt vỡ.

• Siết bulong quá lực: Nhiều người có thói quen siết thật chặt bằng máy, điều này khiến mặt bích nhựa bị ứng suất cục bộ và nứt ngay tại các lỗ bulong.

• Quên sử dụng gioăng: Không có gioăng đồng nghĩa với việc bề mặt nhựa tiếp xúc trực tiếp, rất khó để đạt được độ kín tuyệt đối.

Hậu quả: Hệ thống rò rỉ liên tục gây thất thoát nước, hóa chất, làm hư hỏng các thiết bị điện như máy bơm đặt gần đó.

Hướng dẫn lắp đặt mặt bích PVC đúng kỹ thuật

Để mối nối mặt bích ống nhựa PVC bền bỉ theo thời gian, hãy tuân thủ quy trình sau:

1. Làm sạch: Vệ sinh kỹ bề mặt mặt bích và đầu ống. Đảm bảo rãnh làm kín không có bụi cát.

2. Kết nối ống: Dùng keo dán PVC chất lượng cao. Sau khi bôi keo, giữ chặt bích vào ống trong khoảng 30 giây để keo khô mặt.

3. Đặt gioăng: Đặt gioăng cao su vào chính giữa hai mặt bích. Lưu ý chọn gioăng có đường kính lỗ trùng với lỗ bích.

4. Siết bulong: Luôn siết theo hình sao (đối xứng). Siết dần từng nấc cho đến khi cảm thấy chắc tay. Tránh siết quá chặt một bulong ngay từ đầu sẽ gây vênh bích.

Checklist chọn mặt bích PVC chuẩn xác

Trước khi mua hàng, hãy kiểm tra danh sách sau:

• [ ] Đúng kích thước: Kiểm tra phi ống (ví dụ: ống phi 90mm thì dùng bích DN80/90).

• [ ] Đúng tiêu chuẩn: Xác định thiết kế lỗ bulong là JIS, ANSI hay BS.

• [ ] Áp lực phù hợp: PN10 cho dân dụng, PN16 cho công nghiệp.

• [ ] Kiểu kết nối: Chọn loại dán keo cho hệ thống cố định hoặc bích ren cho các điểm cần tháo mở thường xuyên.

FAQ – Giải đáp thắc mắc về mặt bích PVC

1. Mặt bích ống nhựa PVC có chịu áp cao được không?

Sản phẩm chỉ phù hợp cho áp suất trung bình (thường dưới 16 bar). Với các hệ thống áp lực cao hơn, bạn nên cân nhắc sử dụng mặt bích thép bọc nhựa.

2. Có cần dùng gioăng cao su cho mặt bích nhựa không?

Bắt buộc phải dùng. Gioăng cao su giúp bù đắp các khiếm khuyết nhỏ trên bề mặt nhựa và đảm bảo độ kín khít.

3. PVC có dùng cho nước nóng được không?

Không nên. Nếu hệ thống dẫn nước nóng, bạn nên chuyển sang dùng nhựa CPVC hoặc PPR.

4. Nên chọn bích dán hay bích ren?

Bích dán keo cho độ chắc chắn cao hơn và chịu áp tốt hơn. Bích ren chỉ nên dùng cho các đường ống nhỏ hoặc khi cần tháo lắp cực kỳ thường xuyên.

5. Mặt bích nhựa có thay thế được inox không?

Trong môi trường axit hoặc nước biển ở nhiệt độ thường, mặt bích PVC thay thế inox rất tốt vì giá thành rẻ hơn nhiều lần và hoàn toàn không bị ăn mòn.

Kết luận

Mặt bích ống nhựa PVC là giải pháp kỹ thuật tối ưu, vừa đảm bảo tính kinh tế vừa mang lại hiệu quả vận hành vượt trội cho các hệ thống nước và hóa chất nhẹ. Việc lựa chọn đúng kích thước, tiêu chuẩn và tuân thủ quy trình lắp đặt sẽ giúp hệ thống của bạn bền bỉ và an toàn tuyệt đối.
