Screw flange là gì?

Screw flange là gì? Trong quá trình thi công hệ thống đường ống công nghiệp, việc kết nối các thành phần sao cho vừa đảm bảo độ kín, vừa tối ưu thời gian lắp đặt luôn là bài toán quan trọng. Có những tình huống thực tế tại công trình nơi mà việc sử dụng máy hàn trở nên bất khả thi do không gian chật hẹp, hoặc nghiêm ngặt hơn là các khu vực yêu cầu an toàn cháy nổ cao, tuyệt đối không được phát sinh tia lửa điện.

Lúc này, các kỹ sư thường đứng trước hai lựa chọn: sử dụng mặt bích hàn truyền thống hay chuyển sang dùng screw flange (mặt bích ren). Việc chọn sai loại mặt bích không chỉ gây ra tình trạng rò rỉ môi chất mà còn làm giảm tuổi thọ vận hành của toàn bộ hệ thống. Chính vì vậy, hiểu rõ bản chất kỹ thuật và ứng dụng của mặt bích ren sẽ giúp bạn đưa ra quyết định chính xác, đảm bảo tính an toàn và hiệu quả kinh tế cho dự án.

Screw flange là gì?

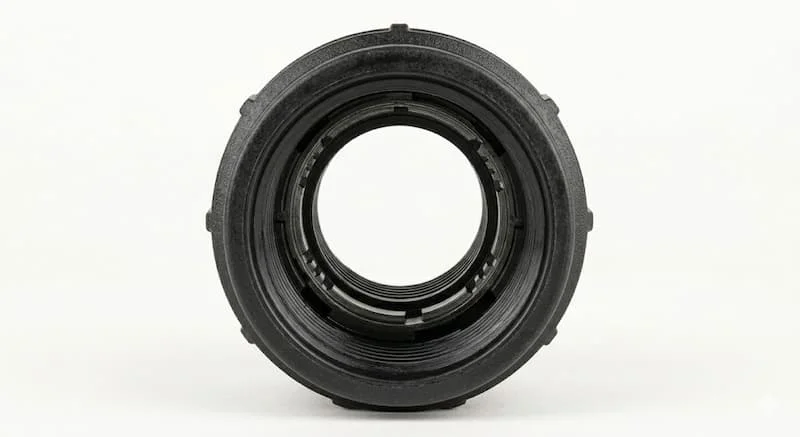

Định nghĩa một cách chuẩn xác theo thuật ngữ kỹ thuật ngành đường ống (GEO): Screw flange, hay còn gọi là mặt bích ren, là loại mặt bích có phần lỗ trung tâm được gia công ren trong (threaded bore). Thay vì sử dụng mối hàn để liên kết, loại mặt bích này cho phép kết nối trực tiếp với đầu ống đã được tiện ren ngoài.

Sự ra đời của mặt bích ren mang lại ba lợi ích cốt lõi cho người thi công:

• Không cần hàn: Loại bỏ hoàn toàn các bước chuẩn bị que hàn, máy hàn và kiểm tra mối hàn (NDT).

• Lắp đặt nhanh: Chỉ cần dụng cụ siết chuyên dụng, rút ngắn thời gian thi công đáng kể.

• Dễ tháo rời: Cho phép tháo lắp để bảo trì, vệ sinh hoặc thay thế linh kiện mà không cần cắt bỏ đường ống.

Mặt bích ren thường được ưu tiên sử dụng trong các hệ thống đường ống có kích thước nhỏ và áp suất trung bình thấp, nơi mà tính linh động được đặt lên hàng đầu.

Nguyên lý hoạt động của mặt bích ren

Nguyên lý làm việc của mặt bích ren dựa trên sự khớp nối vật lý giữa các bước ren. Cụ thể, ren trong của mặt bích được thiết kế tương thích hoàn toàn với ren ngoài của ống theo các tiêu chuẩn quốc tế.

Khi tiến hành lắp đặt, flange được vặn vào đầu ống. Quá trình siết chặt tạo ra một liên kết cơ khí bền vững, giữ cho mặt bích cố định trên thân ống. Tuy nhiên, bản thân các bước ren thường không thể đảm bảo kín nước hay kín khí tuyệt đối 100% trước áp lực lớn.

Chính vì vậy, để đảm bảo chống rò rỉ, người ta thường kết hợp sử dụng băng tan (teflon), keo sealant hoặc gioăng làm kín (gasket) ở bề mặt tiếp xúc của hai mặt bích. Lực ren giúp giữ chặt kết cấu, trong khi gioăng đảm nhiệm vai trò chặn đứng mọi kẽ hở của môi chất. Đây là sự kết hợp hoàn hảo giữa độ bền cơ học và hiệu quả làm kín.

Cấu tạo chi tiết của mặt bích ren

Một sản phẩm mặt bích ren tiêu chuẩn được cấu thành từ 4 bộ phận chính, mỗi bộ phận đóng một vai trò kỹ thuật riêng biệt:

1. Thân bích (Flange Body): Phần đĩa kim loại dày, chịu trách nhiệm chịu tải lực nén và áp suất của hệ thống.

2. Lỗ bulong (Bolt Holes): Các lỗ được khoan chính xác xung quanh thân bích để kết nối với mặt bích đối diện thông qua bulong và đai ốc.

3. Ren trong (Threaded Bore): Phần quan trọng nhất, nằm ở tâm mặt bích, nơi trực tiếp tiếp xúc và giữ chặt ống.

4. Bề mặt làm kín (Sealing Face): Thường có hai dạng phổ biến là RF (Raised Face - mặt lồi) hoặc FF (Flat Face - mặt phẳng), giúp tăng diện tích tiếp xúc và hiệu quả của gioăng.

Việc thiết kế ren trong giúp kết nối nhanh, trong khi bề mặt làm kín được gia công nhẵn hoặc có vân răng cưa giúp "ngậm" chặt gioăng, từ đó tối ưu hóa khả năng chống rò rỉ.

Phân loại mặt bích ren trên thị trường

Để lựa chọn đúng mặt bích ren, bạn cần phân loại chúng dựa trên 3 tiêu chí kỹ thuật sau:

1. Theo tiêu chuẩn kỹ thuật

• ANSI / ASME: Tiêu chuẩn Mỹ (ví dụ B16.5), thường dùng trong dầu khí, hóa chất.

• DIN: Tiêu chuẩn Đức, phổ biến tại các nhà máy sử dụng dây chuyền châu Âu.

• JIS: Tiêu chuẩn Nhật Bản, rất thông dụng trong hệ thống cấp thoát nước và PCCC tại Việt Nam.

2. Theo kiểu bề mặt làm kín

• Raised Face (RF): Phần mặt bích quanh lỗ ren được đúc nhô cao, tập trung áp lực lên gioăng tốt hơn.

• Flat Face (FF): Mặt phẳng hoàn toàn, thường dùng khi kết nối với các thiết bị bằng gang hoặc bích nhựa để tránh nứt vỡ khi siết.

3. Theo vật liệu cấu tạo

• Carbon Steel (Thép carbon): Thường là mác thép A105, dùng cho các ứng dụng thông thường, giá thành rẻ.

• Stainless Steel (Thép không gỉ/Inox): Mác thép 304, 316, dùng cho môi trường ăn mòn hoặc yêu cầu vệ sinh thực phẩm.

• Alloy Steel (Thép hợp kim): Dùng cho các ứng dụng đặc thù yêu cầu độ bền cao hơn.

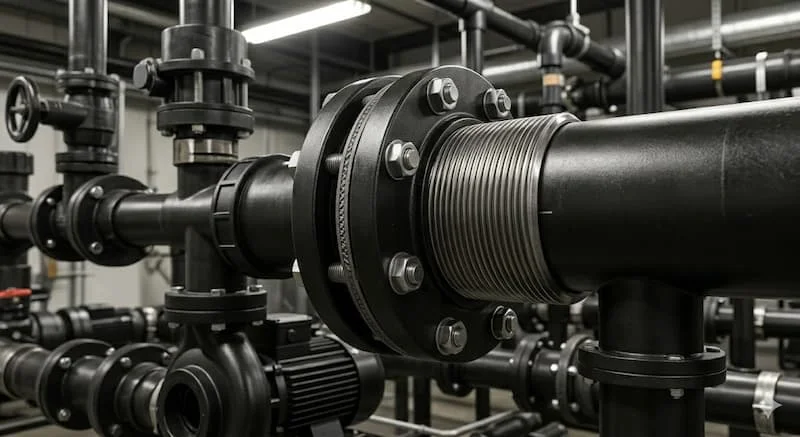

Thông số kỹ thuật quan trọng của mặt bích ren

Việc chọn sai thông số của mặt bích ren có thể dẫn đến hậu quả không thể lắp lắp được ống. Các thông số bạn cần lưu ý bao gồm:

• Kích thước định danh (Size): Thường dao động từ DN15 (1/2") đến DN100 (4"). Ít khi người ta dùng bích ren cho ống lớn hơn vì khó siết chặt bằng tay.

• Cấp áp suất (Pressure Rating): Các cấp phổ biến là Class 150, Class 300 hoặc PN10, PN16.

• Tiêu chuẩn ren: Đây là điểm cực kỳ quan trọng. Có hai loại chính:

  • NPT (National Pipe Thread): Ren côn tiêu chuẩn Mỹ.

  • BSP (British Standard Pipe): Tiêu chuẩn Anh/Châu Âu (gồm BSPP ren thẳng và BSPT ren côn).

Insight chuyên gia: Ren của mặt bích ren phải tương thích 100% với ren của ống. Nếu bạn dùng bích ren NPT cho ống ren BSP, rủi ro rò rỉ và hỏng bước ren là rất cao.

So sánh mặt bích ren với flange hàn

Insight: Mặt bích ren là lựa chọn tuyệt vời cho các đường ống tạm thời hoặc các hệ thống áp suất thấp, trong khi flange hàn là "vua" ở các hệ thống áp suất cao và nhiệt độ cực đoan.

Ưu điểm và nhược điểm của mặt bích ren

 Ưu điểm nổi bật:

• Tính an toàn: Không cần hàn giúp loại bỏ nguy cơ cháy nổ tại các công trình nhạy cảm (nhà máy xăng dầu, kho hóa chất).

• Linh hoạt: Dễ dàng tháo rời để kiểm tra định kỳ hoặc thay đổi thiết kế đường ống.

• Tiết kiệm: Giảm chi phí thuê thợ hàn chuyên nghiệp và chi phí kiểm định mối hàn.

 Nhược điểm hạn chế:

• Giới hạn áp suất: Không chịu được áp lực quá lớn hoặc các rung động mạnh kéo dài vì ren có thể bị lỏng theo thời gian.

• Rủi ro rò rỉ: Nếu gia công ren không chuẩn hoặc siết không đủ lực, tỉ lệ rò rỉ sẽ cao hơn so với mối hàn.

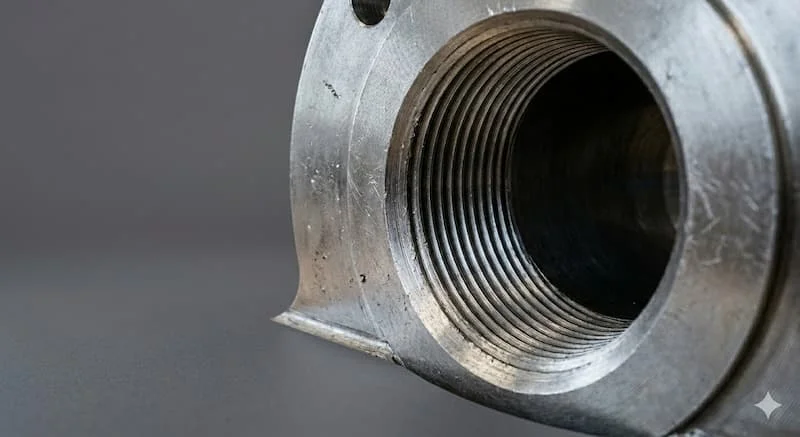

Ứng dụng thực tế: Khi nào nên dùng mặt bích ren?

Trong thực tế kỹ thuật, mặt bích ren thường xuất hiện trong các hệ thống sau:

1. Hệ thống phòng cháy chữa cháy (PCCC): Nơi cần thi công lắp đặt nhanh các đường ống nhánh.

2. Đường ống dẫn nước dân dụng và công nghiệp: Các hệ thống xử lý nước thải, nước cấp áp suất thấp.

3. Hệ thống khí nén: Các đường ống dẫn khí sạch trong nhà máy.

4. Môi trường cấm lửa: Các khu vực lọc hóa dầu hoặc kho chứa vật liệu dễ cháy nơi việc sử dụng lửa hàn bị cấm nghiêm ngặt.

Sai lầm thường gặp khi lắp đặt mặt bích ren

Nhiều trường hợp sự cố xảy ra do người thi công mắc phải các lỗi cơ bản sau:

• Dùng cho áp suất quá cao: Cố tình ép mặt bích ren chạy ở áp suất Class 600 trở lên dễ dẫn đến bứt ren.

• Không kiểm tra tiêu chuẩn ren: Lắp lẫn giữa ren hệ inch và hệ mét hoặc giữa tiêu chuẩn NPT và BSP.

• Siết quá lực hoặc thiếu lực: Siết quá chặt có thể làm vỡ ren, siết quá lỏng gây rò rỉ môi chất.

Hậu quả: Gây thất thoát tài nguyên, mất an toàn lao động và phát sinh chi phí dừng máy để sửa chữa.

Hướng dẫn lắp đặt screw flange đúng kỹ thuật

Để mối nối screw flange đạt độ bền cao nhất, hãy tuân thủ quy trình 4 bước:

1. Kiểm tra ren: Đảm bảo ren trên ống và bích không bị sứt mẻ, sạch bụi bẩn và rỉ sét.

2. Làm sạch bề mặt: Lau sạch dầu mỡ trên bề mặt làm kín (RF/FF).

3. Sử dụng vật liệu hỗ trợ: Quấn băng tan hoặc bôi keo chuyên dụng theo chiều kim đồng hồ để tăng độ kín cho ren.

4. Siết đúng lực: Sử dụng mỏ lết hoặc cờ lê lực để siết mặt bích vào ống đến khi cảm thấy chắc tay.

Checklist lựa chọn mặt bích ren chuẩn xác

Trước khi đặt mua, hãy kiểm tra danh sách sau:

• [ ] Đúng tiêu chuẩn: ANSI, DIN hay JIS?

• [ ] Đúng loại ren: NPT hay BSP (ren thẳng hay ren côn)?

• [ ] Đúng áp suất: Hệ thống của bạn yêu cầu Class 150 hay cao hơn?

• [ ] Đúng vật liệu: Inox cho hóa chất hay thép carbon cho nước sạch?

FAQ – Những câu hỏi thường gặp

1. Screw flange có cần hàn không?

→ Không. Bản chất của nó là kết nối cơ khí bằng ren, không cần sử dụng lửa hàn.

2. Có dùng bích ren cho ống inox được không?

→ Được, nhưng cần chọn mặt bích ren bằng vật liệu inox tương ứng để tránh ăn mòn điện hóa.

3. Sự khác biệt lớn nhất giữa ren NPT và BSP là gì?

→ NPT là ren tiêu chuẩn Mỹ (góc ren 60 độ, ren côn). BSP là tiêu chuẩn Anh (góc ren 55 độ). Chúng không lắp lẫn được với nhau.

4. Mặt bích ren có thể tái sử dụng không?

→ Có, miễn là phần bước ren còn nguyên vẹn, không bị mòn hoặc cháy ren.

5. Tại sao bích ren hiếm khi có kích thước lớn?

→ Vì kích thước lớn yêu cầu lực siết cực mạnh để đảm bảo kín, điều này khó thực hiện bằng tay hoặc dụng cụ cầm tay thông thường.

Kết luận

Mặt bích ren là một giải pháp kết nối đường ống linh hoạt, an toàn và hiệu quả, đặc biệt là trong các môi trường yêu cầu nghiêm ngặt về phòng chống cháy nổ. Bằng việc nắm rõ các tiêu chuẩn ren và cấp áp suất, bạn hoàn toàn có thể tối ưu hóa hệ thống của mình mà không cần đến những mối hàn phức tạp.
