Bích JIS 5K là gì? Định nghĩa theo tiêu chuẩn công nghiệp

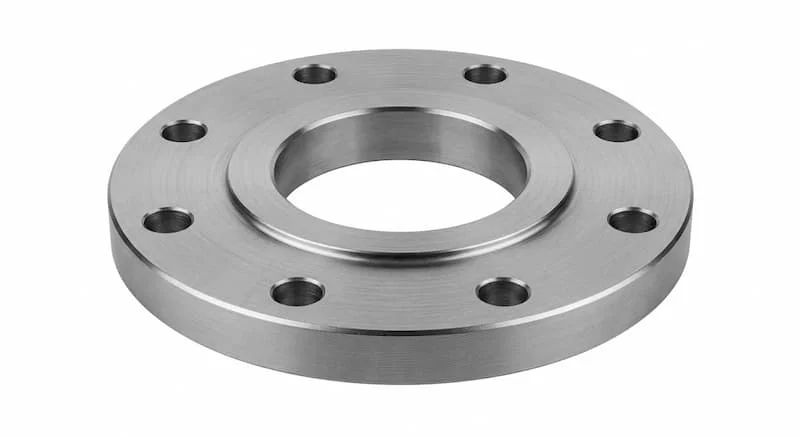

Bích JIS 5K là loại mặt bích công nghiệp được sản xuất dựa trên bộ tiêu chuẩn Japanese Industrial Standards (JIS) của Nhật Bản. Trong đó, ký hiệu "5K" đại diện cho cấp áp suất định mức của mặt bích, tương đương với khoảng 5 kgf/cm².

Đây là dòng mặt bích được thiết kế chuyên biệt cho các hệ thống có áp suất làm việc thấp. Với đặc tính gia công tỉ mỉ và độ bền vật liệu ổn định, bích JIS trở thành thành phần không thể thiếu trong các kết nối đường ống tại Việt Nam, đặc biệt là trong các công trình có vốn đầu tư hoặc sử dụng máy móc từ Nhật Bản và các nước Châu Á.

Ý nghĩa của ký hiệu “5K” trong tiêu chuẩn JIS

Để tránh những sai sót kỹ thuật khi tính toán áp suất hệ thống, bạn cần hiểu rõ giá trị quy đổi của ký hiệu 5K:

• Giá trị quy đổi: 5K tương đương với áp suất vận hành khoảng 5 kgf/cm² (xấp xỉ 0.5 MPa).

• Mức độ tương đương: Nếu so sánh với các tiêu chuẩn khác, JIS 5K có khả năng chịu áp gần tương đồng với cấp PN6 của tiêu chuẩn DIN/EN (Châu Âu).

• Cảnh báo quan trọng: JIS 5K không tương đương hoàn toàn với ANSI 150 (Mỹ) hay PN10.

Tại sao không nên đánh đồng các tiêu chuẩn này? Mỗi tiêu chuẩn (JIS, ANSI, DIN) quy định một bảng thông số kích thước hoàn toàn khác nhau về:

1. Đường kính vòng chia lỗ bu-lông (PCD).

2. Số lượng lỗ bu-lông.

3. Đường kính lỗ bu-lông.

   Do đó, dù khả năng chịu áp có thể gần nhau, nhưng nếu lắp bích JIS vào một chiếc van tiêu chuẩn ANSI, bạn sẽ gặp tình trạng không thể bắt bu-lông do các lỗ bị lệch nhau.

Phân tích chuyên sâu: Các loại bích JIS 5K phổ biến

Tùy vào mục đích sử dụng và phương pháp thi công, bích JIS được chia thành 4 loại chính:

1. Slip-on Flange (SOFF) - Bích lồng ống

Đây là loại phổ biến nhất nhờ ưu điểm dễ lắp đặt. Ống được lồng trực tiếp vào trong lỗ mặt bích và hàn kín cả hai mặt trong và ngoài. SOFF phù hợp cho các ứng dụng áp suất thấp nhờ khả năng linh hoạt cao khi căn chỉnh.

2. Blind Flange (BLFF) - Bích mù

Dùng để bịt chặn đầu ống hoặc các hố chờ. Bích mù JIS 5K giúp ngăn chặn dòng lưu chất hoàn toàn, thường được lắp đặt ở những vị trí cần bảo trì hoặc dự phòng mở rộng hệ thống sau này.

3. Weld Neck Flange (WNFF) - Bích cổ hàn

Có phần cổ dài để hàn đối đầu trực tiếp vào ống. Dòng này thường có độ bền cao hơn và khả năng chịu ứng suất tốt hơn nhờ phần cổ giúp phân bổ lực đều hơn, dù trong cấp 5K thì loại này ít gặp hơn SOFF.

4. Plate Flange - Bích phẳng

Đơn giản là một tấm thép tròn có lỗ ở giữa. Loại này có giá thành rẻ nhất, phù hợp cho các hệ thống nước thải hoặc thoát nước không yêu cầu quá khắt khe về độ bền áp lực.

Thông số kỹ thuật chi tiết của bích JIS

Để lựa chọn đúng sản phẩm, kỹ sư cần nắm chắc các thông số theo tiêu chuẩn JIS B2220:

• Dải kích thước: Từ DN10 (1/2") đến DN600 và lớn hơn (tùy nhu cầu đặt hàng).

• Áp suất định mức: 5K (~0.5 MPa).

• Vật liệu sản xuất:

  • Thép carbon (A105, Q235, SS400): Dùng cho nước sạch, khí nén thông thường.

  • Inox 304 / 316: Dùng cho môi trường hóa chất, thực phẩm, chống ăn mòn.

• Tiêu chuẩn áp dụng: JIS B2220.

Insight chuyên gia: Bích JIS là sự lựa chọn tối ưu về chi phí cho các hệ thống áp suất thấp. Thay vì chọn bích 10K cho hệ nước sinh hoạt (vốn gây lãng phí vật liệu), sử dụng bích 5K giúp bạn tiết kiệm từ 15-20% chi phí vật tư mặt bích.

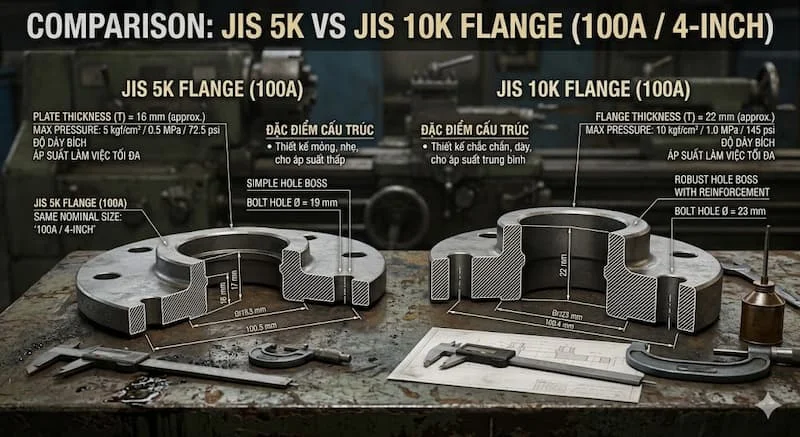

So sánh bích JIS với các tiêu chuẩn khác

Bảng dưới đây tóm tắt sự khác biệt cốt lõi để bạn có cái nhìn trực quan:

Kết luận: Tuyệt đối không thay thế trực tiếp bích JIS bằng các tiêu chuẩn khác nếu không có sự tư vấn kỹ thuật hoặc sử dụng phụ kiện chuyển đổi (adapter).

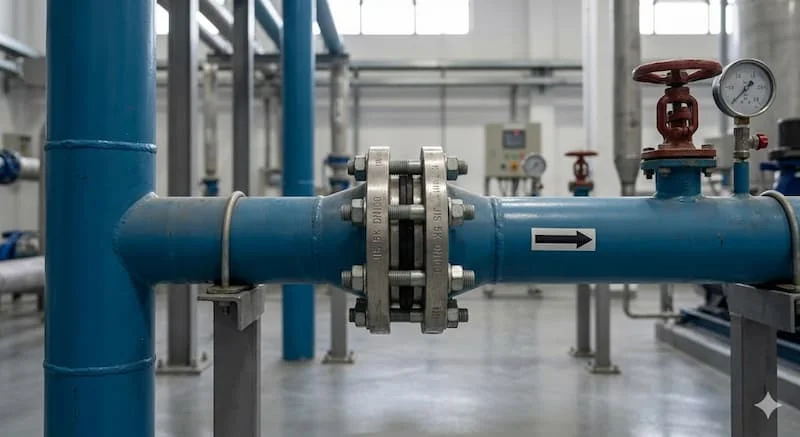

Ứng dụng thực tế: Khi nào bạn nên chọn bích JIS?

Bích JIS phát huy hiệu quả tốt nhất trong các môi trường sau:

• Hệ thống HVAC: Đường ống điều hòa không khí, thông gió trong tòa nhà.

• Cấp thoát nước: Hệ thống nước sạch dân dụng, xử lý nước thải sinh hoạt có áp suất dòng chảy nhẹ.

• Xây dựng: Đường ống dẫn khí gas áp thấp trong các khu công nghiệp nhẹ.

Ưu điểm vượt trội:

• Giá thành rẻ: Do mỏng hơn và nhẹ hơn so với các loại 10K hay 20K.

• Dễ thi công: Phù hợp với nhiều loại ống thép và ống nhựa hiện nay trên thị trường.

Sai lầm thường gặp và hậu quả

Trong quá trình thi công, nhiều đơn vị thường mắc phải những sai lầm tai hại:

1. Nhầm lẫn 5K là PN5: Tiêu chuẩn JIS và DIN (PN) có cách tính kích thước khác nhau. Việc nhầm lẫn này sẽ khiến bạn không thể lắp được van vào mặt bích.

2. Lắp vào hệ áp suất cao: Sử dụng bích 5K cho hệ đường ống có áp suất 8kg hoặc 10kg sẽ gây ra hiện tượng biến dạng mặt bích, làm rách gioăng làm kín.

3. Không kiểm tra PCD: Chỉ quan tâm đến DN (đường kính ống) mà không kiểm tra khoảng cách các lỗ bu-lông.

Hậu quả: Hệ thống bị xì nước, rò rỉ khí gây nguy hiểm và tốn kém chi phí tháo dỡ, sửa chữa.

Checklist lựa chọn bích JIS đúng kỹ thuật

Để tránh sai sót, hãy kiểm tra danh sách sau trước khi đặt hàng:

• [ ] Xác định chính xác áp suất hệ thống (không quá 5kgf/cm²).

• [ ] Kiểm tra tiêu chuẩn các phụ kiện đi kèm (van, máy bơm) có phải là JIS 5K không.

• [ ] Chọn đúng kích thước DN (ví dụ DN50, DN100).

• [ ] Chọn vật liệu (Thép đen cho nước thường, Inox cho hóa chất).

• [ ] Đảm bảo gioăng làm kín (gasket) phù hợp với bích JIS 5K.

Lưu ý khi lắp đặt:

• Siết bu-lông: Thực hiện siết theo thứ tự đối xứng (hình sao) để lực ép lên gioăng đều nhất.

• Căn chỉnh (Alignment): Đảm bảo hai mặt bích song song, không bị vênh trước khi siết chặt.

FAQ - Câu hỏi thường gặp về bích JIS

1. Bích JIS 5K chịu áp bao nhiêu?

Trả lời: Chịu được áp suất tối đa khoảng 5 kgf/cm² (0.5 MPa).

2. Có thể dùng bích JIS 10K thay cho 5K không?

Trả lời: Có thể về mặt chịu áp (vì 10K chịu tốt hơn 5K), nhưng cần kiểm tra lỗ bu-lông vì thông thường bích 5K và 10K cùng DN sẽ có kích thước vòng chia lỗ khác nhau.

3. Dùng bích JIS cho hệ nước sạch được không?

Trả lời: Rất tốt và tiết kiệm chi phí, đặc biệt là các đường ống cấp nước sinh hoạt trong tòa nhà.

Kết luận

Bích JIS là giải pháp kết nối hiệu quả và kinh tế cho các hệ thống áp suất thấp. Tuy nhiên, sự "dễ tính" của nó về giá thành không đồng nghĩa với việc bạn có thể tùy tiện trong khâu lựa chọn tiêu chuẩn. Việc nắm vững thông số PCD và áp suất định mức sẽ giúp công trình của bạn an toàn và bền bỉ hơn.

Hãy theo dõi honto.vn để nhận thêm thông tin về bích JIS 5K!
