Inox flange là gì? Trong lắp đặt hệ thống đường ống chuyên dụng cho nước sạch, hóa chất hay thực phẩm, việc lựa chọn phụ kiện kết nối đóng vai trò sống còn đến sự vận hành ổn định của toàn bộ công trình. Một tình huống thường gặp khiến các kỹ sư và chủ đầu tư đau đầu chính là: Nên chọn flange thép thường để tiết kiệm chi phí ban đầu hay đầu tư vào lnox flange (mặt bích inox)?

Thực tế, việc chọn sai vật liệu có thể dẫn đến những hệ quả nghiêm trọng như ăn mòn hóa học, rò rỉ lưu chất, thậm chí là làm nhiễm bẩn toàn bộ dây chuyền sản xuất. Những sự cố này không chỉ gây thất thoát tài sản mà còn làm giảm tuổi thọ hệ thống một cách đáng kể. Chính vì vậy, hiểu rõ về lnox flange – từ cấu tạo, vật liệu đến tiêu chuẩn kỹ thuật – chính là chìa khóa giúp bạn tối ưu hóa chi phí vận hành và đảm bảo độ bền vững xuyên suốt hàng thập kỷ.

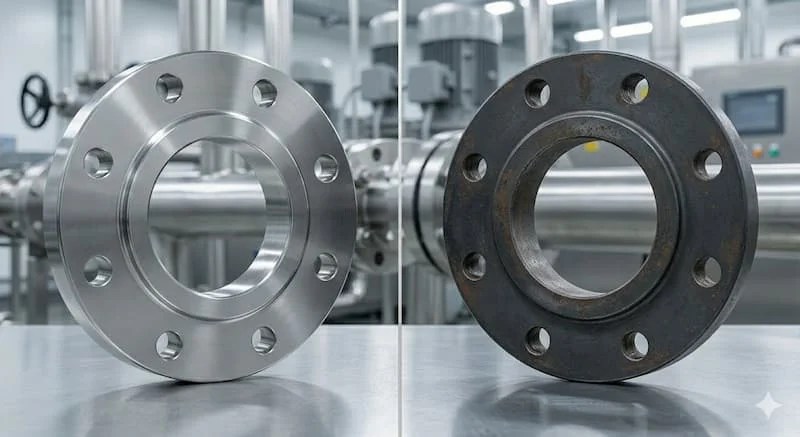

Inox flange là gì? Định nghĩa chuẩn chuyên ngành

Inox flange (mặt bích inox) là một loại phụ kiện cơ khí được chế tạo từ thép không gỉ (stainless steel), có hình dạng phổ biến là đĩa tròn hoặc vuông với các lỗ bắt bulong xung quanh. Trong kỹ thuật đường ống, thiết bị này đóng vai trò là cầu nối trung gian để liên kết các đoạn ống, máy bơm, van hoặc các thiết bị đo lường lại với nhau tạo thành một hệ thống kín hoàn chỉnh.

Khác với các loại mặt bích làm từ thép carbon dễ bị oxy hóa, lnox flange sở hữu hàm lượng Crom (tối thiểu 10.5%) giúp hình thành lớp màng bảo vệ tự phục hồi trên bề mặt. Điều này mang lại khả năng chống ăn mòn vượt trội trong các môi trường khắc nghiệt như axit, kiềm hoặc độ ẩm cao. Đây là thành phần không thể thiếu trong các kết nối đòi hỏi sự tháo lắp linh hoạt để bảo trì nhưng vẫn phải đảm bảo tính thẩm mỹ và vệ sinh công nghiệp.

Nguyên lý hoạt động của flange inox trong hệ thống

Nguyên lý cốt lõi của lnox flange dựa trên cơ chế liên kết cơ khí bằng lực ép. Để tạo ra một mối nối hoàn hảo, hệ thống cần sự phối hợp nhịp nhàng của ba thành phần chính: Cặp mặt bích, Gioăng làm kín (Gasket) và Hệ thống Bulong/Đai ốc.

Khi hai mặt bích được đặt áp sát vào nhau, một lớp gioăng (thường là PTFE, cao nhôm hoặc chì) sẽ được chèn vào giữa. Lúc này, việc siết chặt các bulong xung quanh chu vi mặt bích sẽ tạo ra một lực ép cực lớn lên lớp gioăng. Do đặc tính biến dạng đàn hồi, gioăng sẽ lấp đầy các khe hở li ti và rãnh gia công trên bề mặt mặt bích, tạo nên một rào cản ngăn chặn lưu chất (nước, khí, hóa chất) thoát ra ngoài.

Tại sao cơ chế này lại quan trọng? * Tạo liên kết chắc chắn: Khác với mối hàn chết, kết nối mặt bích cho phép hệ thống chịu được rung động và áp suất thay đổi mà không bị nứt vỡ.

• Đảm bảo độ kín tuyệt đối: Sự kết hợp giữa bề mặt inox phẳng mịn và gioăng phù hợp giúp ngăn ngừa rò rỉ dù ở áp suất cao.

• Tính linh hoạt: Cho phép dễ dàng tháo rời để vệ sinh hoặc thay thế thiết bị định kỳ mà không cần cắt ống.

Phân loại inox flange phổ biến theo cấu tạo

Tùy vào đặc thù của áp suất và yêu cầu lắp đặt, lnox flange được thiết kế với nhiều kiểu dáng khác nhau. Việc chọn đúng cấu tạo không chỉ giúp thi công nhanh mà còn đảm bảo an toàn vận hành:

• Weld Neck Flange (Mặt bích cổ hàn): Có phần cổ dài được hàn trực tiếp vào đầu ống. Đây là loại chịu áp lực cao và va đập tốt nhất, thường dùng cho các hệ thống hơi nóng hoặc khí nén áp suất lớn.

• Slip On Flange (Mặt bích lồng ống): Đường kính trong lớn hơn ống một chút để có thể trượt ống vào bên trong rồi hàn cả hai mặt. Loại này cực kỳ dễ lắp đặt và điều chỉnh khoảng cách, phù hợp với hệ thống áp suất thấp.

• Blind Flange (Mặt bích mù): Không có lỗ ở giữa, dùng để b bịt kín đầu ống hoặc ngăn cách các đoạn ống trong quá trình kiểm tra áp suất.

• Threaded Flange (Mặt bích ren): Kết nối bằng ren thay vì hàn. Đây là lựa chọn tối ưu cho các khu vực dễ cháy nổ, nơi không được phép sử dụng máy hàn.

• Socket Weld Flange: Tương tự như Slip On nhưng có gờ chặn bên trong, giúp cố định ống tốt hơn khi hàn, thường dùng cho ống có kích thước nhỏ và áp lực trung bình.

Phân loại theo vật liệu inox: Sự khác biệt nằm ở độ bền

Chất lượng và giá thành của lnox flange phụ thuộc chủ yếu vào mác thép cấu thành. Dưới đây là bảng so sánh nhanh giúp bạn có cái nhìn tổng quan:

Tại sao Inox 316 luôn là "vua" trong công nghiệp?

Bên cạnh Crom và Niken, Inox 316 còn chứa thành phần Molybdenum. Hoạt chất này giúp mặt bích có khả năng chống lại sự ăn mòn lỗ chỗ (pitting) cực tốt trong môi trường chứa Clorua (như nước biển) hoặc các axit mạnh. Nếu hệ thống của bạn làm việc với hóa chất đậm đặc, việc đầu tư vào Inox 316 ngay từ đầu sẽ giúp bạn tránh được chi phí thay thế tốn kém sau này.

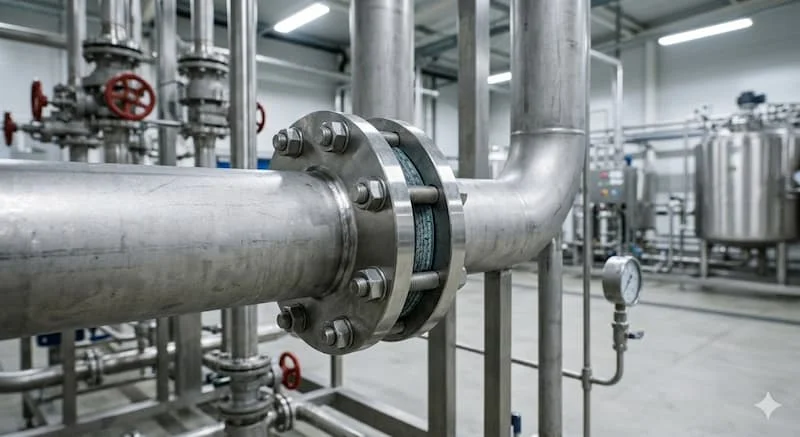

Các thông số kỹ thuật quan trọng của mặt bích inox

Khi đặt mua hoặc thiết kế hệ thống sử dụng lnox flange, bạn tuyệt đối không được bỏ qua các thông số kỹ thuật chuẩn hóa. Sự sai lệch dù chỉ vài milimet cũng có thể khiến việc lắp đặt trở nên bất khả thi:

• Kích thước danh nghĩa (Size): Phổ biến từ DN15 (1/2 inch) đến DN1000 và lớn hơn. Kích thước này phải tương ứng với kích thước ngoài của đường ống.

• Áp suất làm việc (Pressure Rating): Được phân chia theo các cấp bậc như Class 150, 300, 600 (tiêu chuẩn Mỹ) hoặc PN10, PN16, PN25 (tiêu chuẩn Châu Âu). Chọn áp lực mặt bích thấp hơn áp lực hệ thống sẽ dẫn đến nguy cơ nổ hoặc biến dạng mối nối.

• Tiêu chuẩn sản xuất:

  • ANSI / ASME: Tiêu chuẩn Mỹ, phổ biến toàn cầu.

  • DIN: Tiêu chuẩn Đức, thường thấy trong các máy móc nhập khẩu Châu Âu.

  • JIS: Tiêu chuẩn Nhật Bản, thông dụng tại Việt Nam trong các nhà máy của Nhật hoặc Đài Loan.

Lưu ý: Các tiêu chuẩn khác nhau có khoảng cách lỗ bulong và độ dày khác nhau, vì vậy không nên lắp lẫn các tiêu chuẩn này trừ khi có bộ chuyển đổi chuyên dụng.

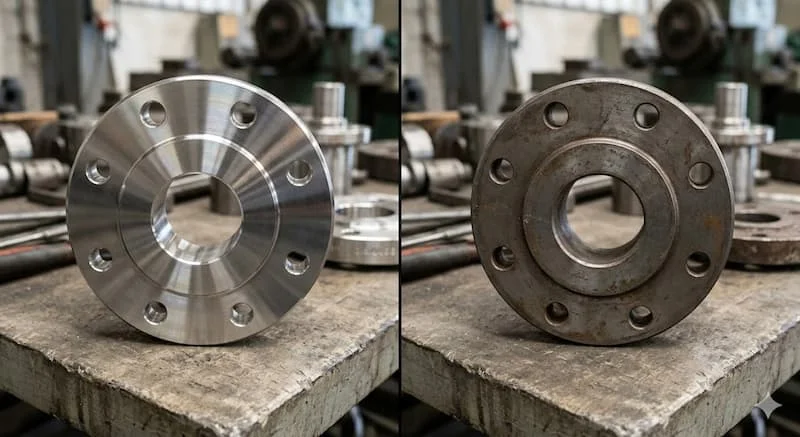

So sánh inox flange với flange thép carbon

Để hiểu vì sao lnox flange ngày càng được ưa chuộng dù giá thành cao hơn, hãy nhìn vào bài toán kinh tế lâu dài:

Insight chuyên gia: Với các hệ thống lộ thiên hoặc tiếp xúc với độ ẩm cao, mặt bích thép sẽ bắt đầu gỉ sét sau vài tháng, dẫn đến bulong bị kẹt chết và bề mặt làm kín bị hỏng. Ngược lại, lnox flange giữ được độ sáng bóng và tính nguyên vẹn, giúp việc bảo trì sau nhiều năm vẫn dễ dàng như ngày đầu.

Ưu và nhược điểm của inox flange

Bất kỳ sản phẩm nào cũng có hai mặt của nó, và lnox flange cũng không ngoại lệ:

Ưu điểm:

• Kháng oxy hóa tuyệt vời: Không cần lo lắng về hiện tượng gỉ sét làm tắc nghẽn hoặc nhiễm bẩn dòng lưu chất.

• Độ bền cơ học cao: Chịu được nhiệt độ cực thấp (âm độ) và nhiệt độ cao mà không bị giòn gãy.

• Tính thẩm mỹ: Mang lại vẻ ngoài chuyên nghiệp, sạch sẽ cho các công trình nhà máy.

Nhược điểm:

• Chi phí đầu tư ban đầu cao: Đây là rào cản lớn nhất đối với các dự án có ngân sách hạn hẹp.

• Gia công khó hơn: Do độ cứng cao, việc tiện ren hoặc khoan lỗ trên inox đòi hỏi máy móc chuyên dụng và thời gian lâu hơn so với thép.

Ứng dụng thực tế: Khi nào bạn thực sự cần inox flange?

Không phải hệ thống nào cũng bắt buộc dùng inox, nhưng trong các trường hợp sau đây, lnox flange là lựa chọn gần như duy nhất:

1. Hệ thống cung cấp nước sạch & xử lý nước thải: Ngăn ngừa gỉ sét thâm nhập vào nguồn nước sinh hoạt và chống lại các hóa chất khử trùng (Clo) trong nước thải.

2. Công nghiệp thực phẩm, bia rượu, sữa: Đảm bảo tiêu chuẩn vệ sinh an toàn thực phẩm. Bề mặt inox không phản ứng với các thành phần hữu cơ và dễ dàng được tiệt trùng bằng hơi nước (CIP).

3. Nhà máy hóa chất và dầu khí: Tiếp xúc trực tiếp với các chất ăn mòn mạnh, môi trường biển có nồng độ muối cao.

4. Dược phẩm & Y tế: Yêu cầu độ tinh khiết tuyệt đối, không được có bất kỳ sự thôi nhiễm kim loại nào từ phụ kiện vào sản phẩm.

Những sai lầm thường gặp khi chọn và sử dụng mặt bích inox

Ngay cả các đơn vị thi công lâu năm đôi khi vẫn mắc phải những sai lầm gây lãng phí:

• Chọn sai mác inox: Dùng Inox 304 cho môi trường nước biển (nên dùng 316) dẫn đến mặt bích bị rỗ nhanh chóng.

• Không kiểm tra tiêu chuẩn (JIS/ANSI): Khiến việc lắp đặt bị lệch lỗ bulong, buộc phải khoan lại làm hỏng kết cấu mặt bích.

• Dùng sai môi trường: Sử dụng lnox flange cho các hệ thống chứa lưu chất có tính xâm thực quá mạnh mà không có lớp lót bên trong, dẫn đến hỏng hóc sớm hơn dự kiến.

Hậu quả: Rò rỉ lưu chất không chỉ gây mất an toàn mà còn có thể khiến nhà máy phải tạm dừng hoạt động, gây thiệt hại kinh tế hàng tỷ đồng.

Hướng dẫn lắp đặt inox flange đúng kỹ thuật

Để phát huy tối đa hiệu quả của lnox flange, quy trình lắp đặt cần tuân thủ các bước nghiêm ngặt:

1. Làm sạch bề mặt: Sử dụng dung dịch chuyên dụng hoặc khăn sạch lau sạch bề mặt tiếp xúc của mặt bích. Bất kỳ hạt cát hay mạt kim loại nào cũng có thể làm rách gioăng gây rò rỉ.

2. Đặt gioăng đúng vị trí: Đảm bảo gioăng nằm đồng tâm với lỗ ống. Không sử dụng lại gioăng cũ đã bị biến dạng.

3. Siết bulong theo thứ tự chéo: Không siết vòng tròn. Hãy siết theo sơ đồ hình sao (đối xứng) để lực ép được phân bổ đều lên toàn bộ bề mặt gioăng.

4. Kiểm tra rò rỉ: Sau khi lắp xong, hãy thử áp bằng nước hoặc khí. Nếu có rò rỉ, không nên cố siết quá lực mà nên tháo ra kiểm tra lại bề mặt gioăng.

Checklist lựa chọn lnox flange cho dự án

Trước khi ký đơn hàng, hãy kiểm tra danh sách sau:

• [ ] Vật liệu: Đã đúng Inox 304 hay 316 chưa? (Có giấy tờ CO/CQ đi kèm không?)

• [ ] Tiêu chuẩn: ANSI, DIN, JIS hay BS? Có khớp với các van và thiết bị hiện có không?

• [ ] Áp lực: Class/PN có chịu được áp suất tối đa của bơm không?

• [ ] Kiểu dáng: Cần bích mù, bích ren hay bích cổ hàn?

• [ ] Kích thước: Kiểm tra kỹ đường kính trong và số lỗ bulong.

Giải đáp thắc mắc (FAQ) về Inox Flange

1. Inox flange có gỉ không?

Trong điều kiện bình thường, lnox flange không gỉ. Tuy nhiên, nếu dùng inox 304 trong môi trường axit mạnh hoặc nước biển, nó vẫn có thể bị oxy hóa. Hãy chọn inox 316 để có khả năng chống gỉ tuyệt đối.

2. Làm sao để phân biệt inox 304 và 316 nhanh nhất?

Cách chính xác nhất là dùng dung dịch thuốc thử inox chuyên dụng. Inox 316 thường không đổi màu hoặc chuyển màu rất nhạt, trong khi 304 sẽ có phản ứng rõ rệt hơn.

3. Mặt bích inox có chịu được nhiệt độ cao không?

Có, mặt bích inox có khả năng chịu nhiệt rất tốt, thường lên đến 400-500°C mà không bị biến đổi tính chất cơ lý đáng kể.

4. Tại sao giá lnox flange lại chênh lệch nhiều giữa các đơn vị?

Giá phụ thuộc vào độ dày của mặt bích, nguồn gốc phôi thép và độ chính xác của quá trình gia công CNC. Hãy cẩn thận với hàng quá rẻ vì có thể là hàng thiếu cân hoặc inox pha tạp chất.

Kết luận

lnox flange không chỉ đơn thuần là một phụ kiện kết nối, mà là "tấm khiên" bảo vệ sự an toàn và hiệu suất cho toàn bộ hệ thống đường ống của bạn. Dù chi phí đầu tư ban đầu có thể cao hơn, nhưng giá trị về độ bền, tính thẩm mỹ và khả năng chống ăn mòn mà nó mang lại là hoàn toàn xứng đáng.
