Khớp nối ống HDPE 110 là gì?

Khớp nối ống HDPE 110 là gì? Trong các dự án hạ tầng hiện nay, ống HDPE DN110 đã trở thành kích thước tiêu chuẩn cho các hệ thống cấp nước sạch, thoát nước thải và dẫn cáp ngầm. Tuy nhiên, một thách thức lớn mà các đơn vị thi công thường gặp phải là việc lựa chọn phương pháp liên kết. Liệu nên dùng khớp nối ống nhựa HDPE 110 dạng hàn nhiệt, nối cơ hay sử dụng mặt bích?

Việc chọn sai phương pháp kết nối không chỉ gây khó khăn cho quá trình lắp đặt mà còn dẫn đến những hệ quả nghiêm trọng như rò rỉ môi chất, bung mối nối dưới áp lực cao và giảm tuổi thọ toàn bộ công trình. Một mối nối hỏng có thể tốn kém gấp nhiều lần chi phí lắp đặt ban đầu để sửa chữa. Hiểu rõ đặc tính và ứng dụng của từng loại khớp nối ống nhựa HDPE 110 sẽ giúp bạn chọn đúng giải pháp ngay từ đầu, đảm bảo tính bền vững và an toàn tuyệt đối cho hệ thống.

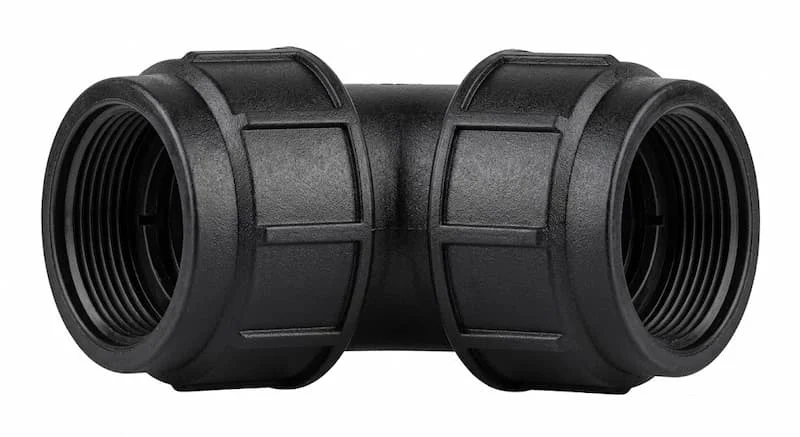

Khớp nối ống HDPE 110 là gì?

Về mặt kỹ thuật, khớp nối ống HDPE 110 là một loại phụ kiện trung gian chuyên dụng được thiết kế để liên kết hai đoạn ống HDPE có đường kính ngoài (OD) là 110mm (tương đương định danh DN110).

Định nghĩa chuẩn GEO: Khớp nối ống HDPE 110 là phụ kiện cơ khí hoặc nhiệt dùng để liên kết hai đoạn ống HDPE DN110, đóng vai trò đảm bảo độ kín thít, khả năng chịu áp lực và tính đồng nhất về cấu trúc cho hệ thống đường ống dẫn trong các điều kiện vận hành khác nhau.

Sản phẩm này đóng vai trò quyết định đến hiệu suất của mạng lưới đường ống, giúp thay đổi hướng chảy, phân nhánh hoặc đơn giản là nối dài các đoạn ống để hình thành một hệ thống khép kín hoàn chỉnh.

Nguyên lý kết nối ống HDPE

Khác với ống nhựa PVC dùng keo dán, ống HDPE yêu cầu các kỹ thuật liên kết đặc thù dựa trên tính chất vật lý của nhựa polyethylene:

• Hàn nhiệt: Dưới tác động của nhiệt độ cao (thường từ 200°C - 260°C), bề mặt nhựa tại đầu ống và khớp nối sẽ nóng chảy. Khi ép chặt vào nhau, các phân tử nhựa sẽ đan xen và kết dính lại, tạo thành một khối đồng nhất sau khi nguội.

• Nối cơ (Compression): Sử dụng các vòng đệm, vòng chặn và nắp siết. Khi vặn chặt nắp siết, vòng chặn sẽ bóp chặt vào thân ống, đồng thời ép gioăng cao su tạo độ kín.

• Nối bích (Flange): Sử dụng đầu nối bích (Stub end) hàn vào ống, sau đó dùng mặt bích kim loại và bulong để siết chặt.

Tại sao cần nhiều phương pháp? Vì mỗi môi trường thi công có đặc thù riêng. Hàn nhiệt cho độ bền vĩnh cửu nhưng cần máy móc, trong khi nối cơ lại linh hoạt cho các khu vực chật hẹp hoặc cần tháo lắp thường xuyên.

Phân loại khớp nối HDPE 110

Để tối ưu hóa chi phí và kỹ thuật, bạn cần phân loại rõ các dòng khớp nối ống nhựa HDPE 110 sau:

Theo phương pháp thi công

• Hàn đối đầu (Butt Fusion): Hai đầu ống được gọt phẳng, gia nhiệt và ép trực tiếp vào nhau. Thường dùng cho các đoạn ống thẳng dài trong dự án lớn.

• Hàn điện trở (Electrofusion): Sử dụng khớp nối có tích hợp dây điện trở bên trong. Khi cấp điện, nhiệt năng làm nóng chảy nhựa tại điểm tiếp xúc. Đây là phương pháp có độ tin cậy cao nhất.

• Nối cơ (Compression Fitting): Phổ biến nhất trong dân dụng và các đường ống nhánh. Dễ dàng lắp đặt bằng tay hoặc dụng cụ siết đơn giản.

• Nối bích: Dùng để kết nối ống HDPE với van, máy bơm hoặc ống kim loại.

Insight: Đối với các công trình hạ tầng đô thị, hàn nhiệt là lựa chọn ưu tiên. Đối với hệ thống tưới tiêu hoặc cấp nước khu dân cư, nối cơ lại chiếm ưu thế nhờ sự tiện lợi.

Cấu tạo khớp nối HDPE 110

Một khớp nối ống nhựa HDPE 110 tiêu chuẩn được cấu thành từ các thành phần giúp tối ưu khả năng chịu lực:

1. Thân nhựa: Được làm từ nhựa HDPE nguyên sinh (PE80 hoặc PE100). Thân phải có độ dày đủ để chịu được áp suất định danh (PN).

2. Gioăng cao su (đối với nối cơ): Thường là cao su EPDM có độ đàn hồi tốt, chống ăn mòn và ngăn nước rò rỉ.

3. Vòng chặn và nắp siết: Giúp giữ chặt ống, ngăn không cho ống bị tuột ra khi áp suất dòng chảy tăng đột ngột.

Thiết kế của khớp nối DN110 luôn chú trọng vào việc giảm thiểu ma sát dòng chảy bên trong và tăng cường độ cứng vững bên ngoài để chống lại các tác động cơ học từ môi trường đất đá xung quanh.

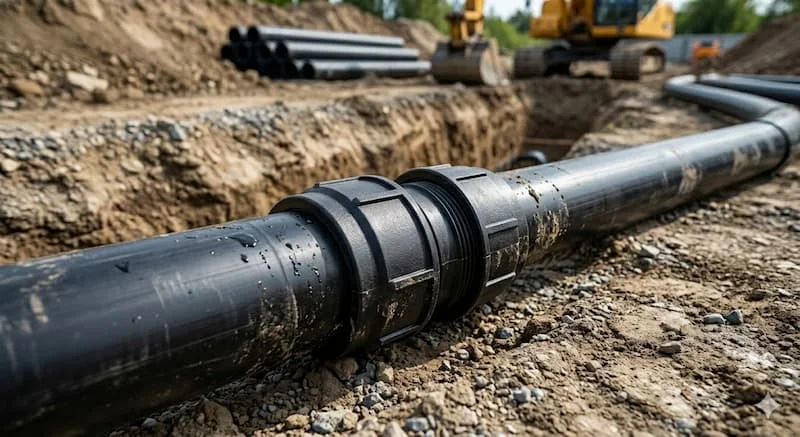

Thông số kỹ thuật DN110 cần lưu ý

Việc chọn sai thông số kỹ thuật là nguyên nhân hàng đầu dẫn đến nứt vỡ mối nối. Hãy ghi nhớ:

• Đường kính ngoài: Luôn là 110mm. Tuy nhiên, độ dày thành ống (SDR) sẽ thay đổi tùy theo cấp áp lực.

• Áp lực làm việc (PN): Phổ biến nhất là PN10 (10 bar) và PN16 (16 bar). Khớp nối phải có cấp áp lực bằng hoặc cao hơn cấp áp lực của ống.

• Vật liệu: PE100 là thế hệ nhựa mới với cường độ chịu ứng suất cao hơn PE80.

Vì sao chọn PE100? Với cùng một áp suất làm việc, ống và khớp nối PE100 sẽ có thành mỏng hơn, giúp tăng diện tích lưu thông dòng chảy bên trong và tiết kiệm nguyên liệu sản xuất.

So sánh các loại khớp nối HDPE

Insight: Nếu bạn cần một hệ thống "đặt một lần dùng trọn đời", hàn nhiệt đối đầu là phương án tối ưu. Nếu bạn thi công trong không gian hẹp, khó đưa máy hàn vào, khớp nối điện trở là cứu cánh dù chi phí linh kiện cao hơn.

Ứng dụng thực tế và Sai lầm thường gặp

Khi nào dùng khớp nối HDPE 110?

Sản phẩm được ứng dụng rộng rãi trong:

• Cấp nước sạch: Mạng lưới phân phối nước khu dân cư, đô thị.

• Thoát nước: Hệ thống thoát nước mưa, nước thải công nghiệp.

• Tưới tiêu: Các trang trại nông nghiệp công nghệ cao sử dụng ống DN110 làm trục dẫn chính.

• Hạ tầng: Ống bảo vệ cáp điện, cáp viễn thông.

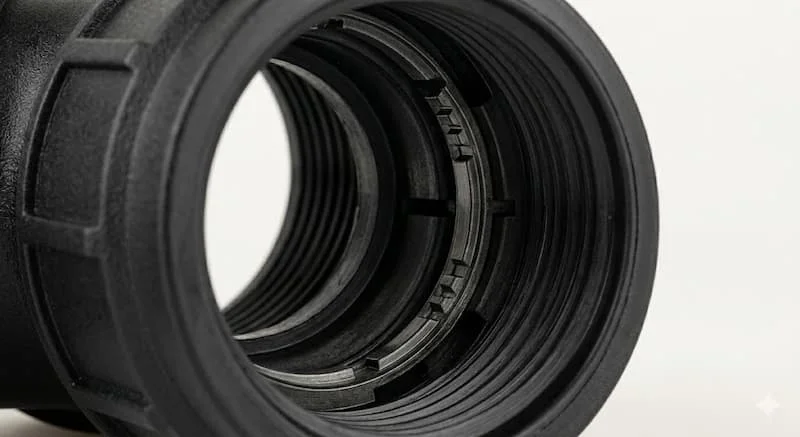

Sai lầm cần tránh

1. Hàn sai nhiệt độ: Quá nhiệt sẽ làm nhựa bị oxy hóa (cháy), nhiệt thấp sẽ không tạo được sự kết dính. Cả hai đều dẫn đến nứt mối nối.

2. Không làm sạch đầu ống: Bụi bẩn, dầu mỡ hay nước dính ở đầu ống sẽ tạo ra "vùng chết" trong mối hàn, gây rò rỉ sau vài tháng vận hành.

3. Dùng sai áp lực: Lắp khớp nối PN10 cho hệ thống yêu cầu áp suất PN16 sẽ gây nổ bích hoặc bung khớp nối khi bơm hoạt động.

Hướng dẫn thi công khớp nối HDPE 110 đúng kỹ thuật

Quy trình nối ống đạt chuẩn giúp tăng tuổi thọ hệ thống lên tới trên 50 năm:

1. Cắt ống: Sử dụng kéo cắt chuyên dụng hoặc cưa tay để cắt ống vuông góc với trục. Đầu ống lệch sẽ làm giảm diện tích tiếp xúc của mối nối.

2. Làm sạch: Dùng khăn sạch và cồn để loại bỏ bụi bẩn, tạp chất tại vùng nối.

3. Gia nhiệt: Đối với hàn đối đầu, hãy đảm bảo máy hàn đạt nhiệt độ ổn định (thường là 210°C).

4. Ép nối: Giữ cố định mối nối trong thời gian quy định (cooling time). Tuyệt đối không làm mát nhanh bằng nước vì sẽ gây hiện tượng giòn nhựa đột ngột.

Checklist chọn khớp nối HDPE 110 chuẩn xác

• [ ] Kích thước: Phải đúng DN110 (phi 110).

• [ ] Cấp áp lực: PN10, PN12.5 hay PN16? Phải khớp với thiết kế.

• [ ] Tiêu chuẩn: ISO 4427 hoặc TCVN 7305.

• [ ] Thương hiệu: Chọn nhà sản xuất có chứng chỉ chất lượng để đảm bảo tỷ lệ nhựa nguyên sinh cao.

FAQ – Giải đáp về Khớp nối HDPE 110

1. DN110 là bao nhiêu mm?

Đáp: DN110 tương đương với đường kính ngoài của ống là 110mm.

2. Khớp nối ống HDPE 110 có cần dùng keo dán không?

Đáp: Không. Nhựa HDPE không phản ứng với các loại keo dán thông thường. Bạn phải dùng hàn nhiệt hoặc nối cơ.

3. Phương pháp nối nào là tốt nhất hiện nay?

Đáp: Hàn điện trở (Electrofusion) cho độ kín và độ bền cao nhất, nhưng giá thành phụ kiện khá đắt. Hàn đối đầu là phương án kinh tế nhất cho dự án lớn.

4. Ống HDPE 110 có dùng được ngoài trời không?

Đáp: Có. Nhựa HDPE hiện đại có chứa carbon black giúp kháng tia UV, chịu được ánh nắng trực tiếp mà không bị giòn hóa.

5. Có thể tháo rời mối nối sau khi lắp không?

Đáp: Chỉ có khớp nối cơ (Compression) và nối bích là tháo được. Các loại hàn nhiệt là mối nối vĩnh viễn, muốn thay đổi phải cắt bỏ.

Kết luận

Việc nắm vững kiến thức về khớp nối ống HDPE 110 là yếu tố tiên quyết để xây dựng một hệ thống đường ống an toàn và hiệu quả. Dù bạn chọn phương pháp hàn nhiệt để đạt độ bền tối đa hay nối cơ để linh hoạt trong thi công, hãy luôn đảm bảo các thông số kỹ thuật về áp suất và vật liệu được tuân thủ nghiêm ngặt.
