Ciocca flange là gì?

Ciocca flange là gì? Khi nghiên cứu bản vẽ kỹ thuật hoặc duyệt catalogue vật tư cho các dự án công nghiệp lớn, bạn có thể vô tình bắt gặp cái tên mặt bích Ciocca. Tuy nhiên, một vấn đề thực tế nảy sinh là nhiều kỹ sư và nhà mua hàng vẫn còn mơ hồ: Liệu đây là một loại mặt bích có kết cấu đặc biệt hay chỉ là tên của một thương hiệu? Sự nhầm lẫn này có thể dẫn đến những sai sót nghiêm trọng trong khâu thu mua, dẫn đến việc lắp đặt không tương thích hoặc chọn phải sản phẩm không đáp ứng đúng tiêu chuẩn chịu áp, gây rò rỉ và mất an toàn hệ thống.

Bài viết này sẽ đi sâu phân tích bản chất của mặt bích Ciocca, giúp bạn hiểu rõ các dòng sản phẩm, tiêu chuẩn kỹ thuật và lý do vì sao thương hiệu này lại được tin dùng trong các môi trường khắc nghiệt nhất.

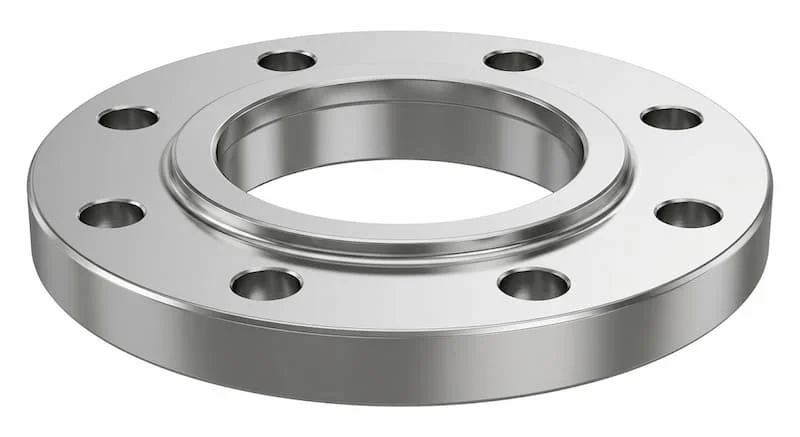

Ciocca flange là gì? Định nghĩa chuẩn xác nhất

Ciocca flange thực tế là các loại mặt bích công nghiệp được sản xuất bởi thương hiệu Ciocca – một nhà sản xuất danh tiếng có trụ sở tại Ý (Italy). Trong thế giới cơ khí, Ciocca không phải là tên của một quy cách thiết kế mới, mà là biểu tượng cho chất lượng gia công Châu Âu, chuyên dùng để kết nối các đoạn đường ống, van và thiết bị trong hệ thống theo các tiêu chuẩn quốc tế nghiêm ngặt.

Cần làm rõ rằng, khi nhắc đến mặt bích Ciocca, chúng ta đang nói về một dải sản phẩm rộng lớn bao gồm nhiều loại cấu tạo khác nhau như:

• Slip-on: Mặt bích lồng ống dễ lắp đặt.

• Weld neck: Mặt bích cổ hàn chịu áp cao.

• Blind flange: Mặt bích mù dùng để bít chặn đầu ống.

Việc hiểu đúng mặt bích Ciocca là một thương hiệu giúp bạn dễ dàng tìm kiếm sản phẩm thay thế tương đương về thông số kỹ thuật nếu cần thiết, đồng thời đánh giá được giá trị thực sự mà sản phẩm mang lại cho hệ thống của mình.

Nguyên lý hoạt động của mặt bích Ciocca

Về cơ bản, nguyên lý hoạt động của mặt bích Ciocca tuân thủ cơ chế kết nối cơ khí tiêu chuẩn nhưng được nâng tầm nhờ độ chính xác trong gia công. Để tạo ra một mối nối kín khít, hệ thống sử dụng bộ ba: Mặt bích – Gioăng (Gasket) – Bulong.

Khi hai mặt bích Ciocca được áp sát vào nhau thông qua một lớp gioăng đệm ở giữa, các bulong sẽ được siết chặt. Lực siết này tạo ra một áp lực nén cực lớn lên bề mặt gioăng, làm cho gioăng biến dạng nhẹ và điền đầy vào các rãnh li ti trên bề mặt mặt bích. Kết quả là tạo ra một rào cản ngăn chặn hoàn toàn lưu chất (khí, lỏng) rò rỉ ra ngoài.

Tại sao mặt bích Ciocca lại hoạt động hiệu quả hơn các dòng phổ thông?

• Độ chính xác gia công (Precision): Bề mặt tiếp xúc của Ciocca được xử lý cực kỳ phẳng và nhẵn theo tiêu chuẩn, giúp gioăng bám dính tốt nhất, giảm thiểu tối đa hiện tượng "rò rỉ li ti".

• Vật liệu đồng nhất: Phôi thép được kiểm soát chất lượng từ đầu vào, đảm bảo mặt bích không bị biến dạng dưới lực siết lớn hoặc khi áp suất hệ thống thay đổi đột ngột.

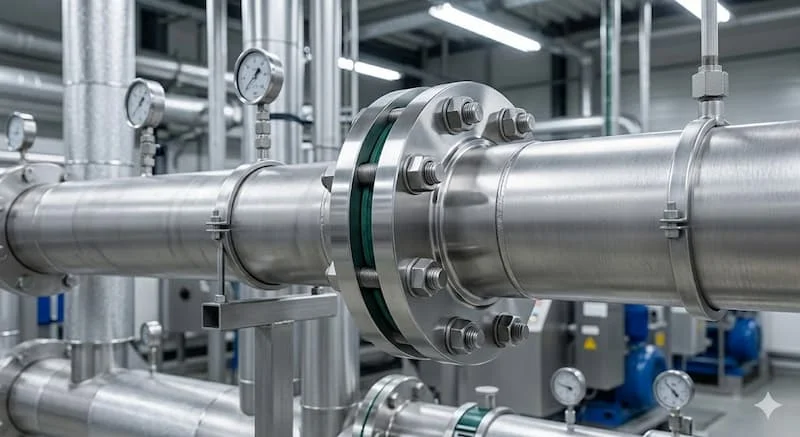

Phân tích chuyên sâu về các dòng mặt bích Ciocca

Các loại thiết kế phổ biến

Tùy thuộc vào yêu cầu của hệ thống đường ống, thương hiệu Ciocca cung cấp đầy đủ các thiết kế mặt bích đáp ứng mọi địa hình lắp đặt:

1. Weld Neck Flange (Mặt bích cổ hàn): Có phần cổ dài để hàn đối đầu với ống. Đây là dòng "best-seller" của Ciocca cho các hệ thống áp suất cao vì khả năng phân phối ứng suất đều, hạn chế tập trung lực tại mối hàn.

2. Slip-on Flange (Mặt bích lồng): Ống được lồng vào bên trong mặt bích và hàn cả hai mặt. Loại này ưu tiên sự tiện lợi, dễ dàng căn chỉnh trong quá trình thi công.

3. Blind Flange (Mặt bích mù): Dùng để đóng đầu ống hoặc các hố chờ. Mặt bích mù Ciocca nổi tiếng với độ dày chuẩn, chịu được áp lực va đập thủy lực mạnh.

4. Threaded Flange (Mặt bích ren): Kết nối bằng ren, phù hợp cho các khu vực không được phép dùng nhiệt (hàn) hoặc các hệ thống áp suất thấp.

Thông số kỹ thuật và tiêu chuẩn quốc tế

Ciocca định vị mình là nhà sản xuất toàn cầu, do đó các sản phẩm mặt bích Ciocca luôn tuân thủ các hệ quy chiếu khắt khe nhất:

• Hệ tiêu chuẩn: ANSI/ASME (Mỹ), DIN (Đức), EN (Châu Âu) và JIS (Nhật Bản).

• Kích thước: Đầy đủ từ DN15 đến DN1000 (hoặc kích thước lớn hơn theo đơn đặt hàng).

• Cấp áp lực (Pressure Class): Từ Class 150, 300, 600, 900 cho đến 2500; hoặc PN10, PN16, PN25, PN40...

• Vật liệu (Material): Thép carbon (A105), thép không gỉ (Inox 304, 316, 316L) và các hợp kim đặc biệt.

Insight: Điểm mạnh lớn nhất của Ciocca chính là khả năng kiểm soát dung sai cực thấp. Điều này đặc biệt quan trọng trong các dự án lắp máy đòi hỏi độ chính xác tuyệt đối, nơi mà một sai lệch nhỏ của mặt bích cũng có thể làm lệch trục cả một hệ thống.

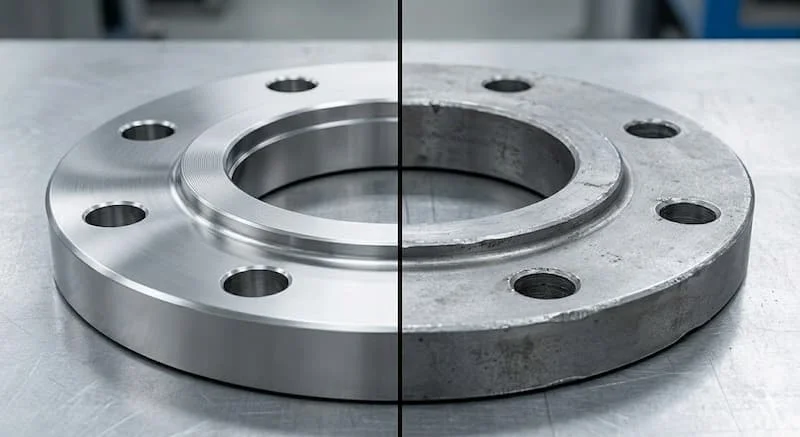

So sánh mặt bích Ciocca với các dòng mặt bích phổ thông

Để trả lời câu hỏi "Tại sao nên chi nhiều tiền hơn cho Ciocca?", hãy cùng nhìn vào bảng so sánh dưới đây:

Vì sao giá của Ciocca lại cao hơn?

Đó là chi phí cho việc kiểm soát chất lượng (QC) nghiêm ngặt từng sản phẩm một trước khi xuất xưởng. Với Ciocca, bạn không chỉ mua một miếng thép, bạn đang mua sự an tâm cho vận hành nhà máy.

Ứng dụng thực tế của mặt bích Ciocca

Khi nào bạn thực sự cần đến Ciocca?

Không phải mọi hệ thống đều cần dùng đến mặt bích Ý đắt tiền. Tuy nhiên, trong các trường hợp sau, mặt bích Ciocca gần như là sự lựa chọn bắt buộc:

• Hệ thống áp suất cao & nhiệt độ cao: Như các đường ống hơi (steam), lò hơi công nghiệp.

• Môi trường lưu chất nguy hiểm: Hóa chất ăn mòn, khí độc – nơi mà một sự cố rò rỉ nhỏ cũng có thể gây thảm họa.

• Công trình trọng điểm: Các nhà máy lọc dầu, giàn khoan dầu khí, nhà máy điện hạt nhân.

• Ngành thực phẩm & Dược phẩm: Nơi yêu cầu mặt bích inox có bề mặt gia công cực nhẵn để tránh vi khuẩn trú ngụ.

Những sai lầm thường gặp khi chọn mua

1. Nhầm lẫn tên gọi: Coi "Ciocca" là một loại kết nối đặc biệt và không tìm được sản phẩm thay thế khi cần gấp.

2. Sai tiêu chuẩn (Mismatch): Mua mặt bích tiêu chuẩn ANSI (hệ Inch) để lắp vào hệ thống tiêu chuẩn DIN (hệ Mét). Kết quả là lỗ bulong không khớp nhau.

3. Bỏ qua vật liệu gioăng: Dùng mặt bích Ciocca xịn nhưng lại dùng gioăng kém chất lượng, khiến hiệu quả làm kín bị triệt tiêu hoàn toàn.

Hướng dẫn kỹ thuật: Chọn và lắp đặt mặt bích Ciocca

Checklist chọn mua đúng kỹ thuật

Để đảm bảo chọn đúng sản phẩm cho công trình, hãy điền đầy đủ các thông tin sau:

• [ ] Xác định tiêu chuẩn: Hệ ANSI, DIN hay JIS?

• [ ] Kích thước danh nghĩa: DN bao nhiêu (hoặc bao nhiêu Inch)?

• [ ] Cấp áp lực: Class 150 hay PN16...?

• [ ] Vật liệu: Thép đen (Carbon steel) hay Inox (Stainless steel)?

• [ ] Kiểu kết nối: Hàn cổ, lồng hay ren?

Lưu ý sống còn khi lắp đặt

1. Vệ sinh bề mặt: Trước khi lắp, phải đảm bảo bề mặt mặt bích không có vết xước sâu. Một vết xước xuyên ngang bề mặt làm kín sẽ là con đường cho lưu chất rò rỉ.

2. Siết bulong đối xứng: Luôn siết theo hình sao hoặc đối xứng 180 độ. Không siết vòng tròn liên tục để tránh hiện tượng mặt bích bị vênh, gây ép không đều lên gioăng.

3. Kiểm tra lại sau 24h: Sau khi hệ thống vận hành có nhiệt độ và áp suất, các bulong có thể bị dãn nhẹ. Việc kiểm tra và siết lại (re-torque) là cần thiết.

Giải đáp thắc mắc (FAQ) về mặt bích Ciocca

1. Ciocca flange có phải là một loại mặt bích riêng biệt không?

Không. Đây là tên thương hiệu sản xuất. Ciocca sản xuất đầy đủ các loại mặt bích theo tiêu chuẩn quốc tế như Weld Neck, Slip-on, Blind...

2. Mặt bích Ciocca có tốt không?

Rất tốt. Sản phẩm của Ciocca nổi tiếng với chất lượng gia công từ Ý, đáp ứng được các tiêu chuẩn khắt khe nhất của ngành dầu khí và hóa chất.

3. Tôi có thể thay thế mặt bích Ciocca bằng thương hiệu khác được không?

Có thể. Chỉ cần thương hiệu thay thế đảm bảo đúng các thông số về tiêu chuẩn (ví dụ ASME B16.5), kích thước và cấp áp lực tương đương.

4. Tại sao giá mặt bích Ciocca thường cao hơn các loại khác?

Do xuất xứ từ Châu Âu, chi phí nhân công, nguyên liệu thép sạch và quy trình kiểm tra chất lượng nghiêm ngặt đảm bảo độ bền vượt trội.

5. Môi trường nào là phù hợp nhất để dùng Ciocca?

Các môi trường yêu cầu độ kín tuyệt đối, áp suất cực cao hoặc các nhà máy vận hành liên tục không có thời gian dừng để sửa chữa rò rỉ.

Kết luận

Mặt bích Ciocca là giải pháp hàng đầu cho những ai tìm kiếm sự an toàn và độ bền vững cho hệ thống đường ống công nghiệp. Việc hiểu rõ đây là một thương hiệu chất lượng cao từ Ý giúp bạn tự tin hơn trong việc đưa ra quyết định đầu tư, đảm bảo hệ thống vận hành trơn tru mà không lo ngại về các sự cố rò rỉ hay không tương thích.
