Mặt Bích DN25 Là Gì? Kích Thước, Tiêu Chuẩn & Cách Chọn Đúng

Trong thi công hệ thống đường ống, việc kết nối các thiết bị như van, máy bơm hay các đoạn ống lại với nhau đòi hỏi độ chính xác tuyệt đối. Một trong những kích thước phổ biến nhất nhưng cũng dễ gây nhầm lẫn nhất chính là mặt bích DN 25.

Bạn đã bao giờ rơi vào tình huống đặt mua mặt bích DN 25 nhưng về lại không lắp vừa vào van do sai lệch lỗ bulong? Hay lúng túng khi không biết DN25 thực tế là bao nhiêu mm? Chỉ cần chọn sai tiêu chuẩn mặt bích DN 25 (JIS, ANSI hay DIN), toàn bộ tiến độ lắp đặt của bạn có thể bị đình trệ, gây lãng phí chi phí và công sức. Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện và chuyên sâu nhất để chọn đúng mặt bích DN 25 cho mọi công trình.

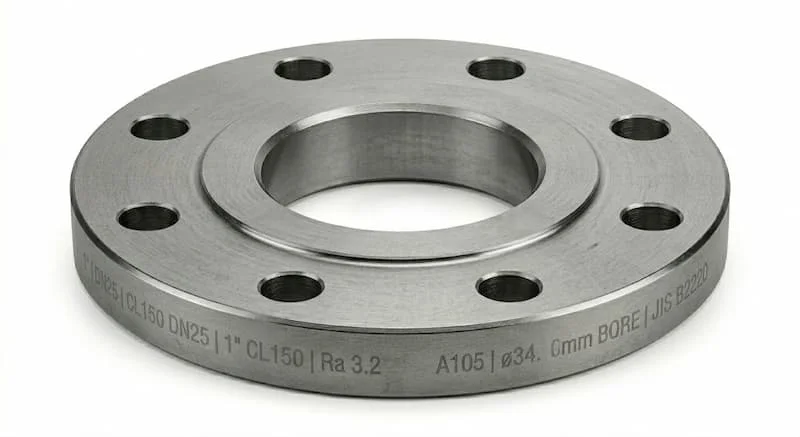

Mặt bích DN25 là gì?

Mặt bích DN 25 (tên tiếng Anh: DN25 Flange) là một loại phụ kiện cơ khí có hình dạng đĩa tròn (hoặc vuông), được dùng để kết nối ống có kích thước danh nghĩa DN25 với các thiết bị khác trong hệ thống pipeline.

Nó đóng vai trò là "mối nối" linh hoạt, cho phép tháo lắp dễ dàng để bảo trì, thay thế van hoặc vệ sinh đường ống mà không cần cắt bỏ phần ống chính. Mặt bích DN 25 có thể được làm từ nhiều vật liệu khác nhau như thép carbon, inox 304/316 hoặc nhựa, tùy thuộc vào lưu chất và áp suất vận hành.

DN25 tương đương bao nhiêu mm/inch?

Sự nhầm lẫn giữa đường kính danh nghĩa (DN) và đường kính thực tế (OD) là nguyên nhân hàng đầu dẫn đến việc mua sai vật tư. Đối với kích thước DN25:

• Tương đương về Inch: DN25 tương đương với 1 inch.

• Đường kính ngoài thực tế (OD): Tùy theo tiêu chuẩn ống, đường kính ngoài thực tế của ống DN25 thường là 33.4mm (theo chuẩn ASME) hoặc 34mm (theo chuẩn DIN/JIS).

Insight chuyên gia: Hãy nhớ rằng số "25" trong DN25 chỉ là con số định danh. Đừng bao giờ lấy thước đo đường kính lỗ bích là 25mm, vì thực tế lỗ của mặt bích DN 25 phải lớn hơn đường kính ống (khoảng 34-35mm) để có thể luồn ống vào và hàn (đối với loại bích Slip-on).

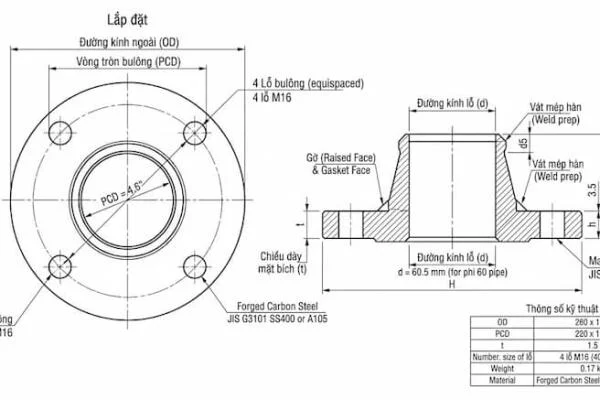

Cấu tạo chi tiết của mặt bích DN25

Một bộ mặt bích DN 25 hoàn chỉnh không chỉ là một miếng kim loại, nó bao gồm các thành phần phối hợp chặt chẽ:

1. Thân Flange: Phần đĩa chính chịu lực, chứa các lỗ bulong.

2. Lỗ bulong: Thường là 4 lỗ đối với DN25, vị trí và kích thước lỗ thay đổi theo tiêu chuẩn (JIS 10K khác với ANSI Class 150).

3. Bề mặt làm kín (Sealing Face): Có thể là mặt phẳng (FF) hoặc mặt có gờ (RF).

4. Gioăng (Gasket): Đặt giữa hai mặt bích để ngăn chặn rò rỉ lưu chất.

Thông số kỹ thuật mặt bích DN 25 theo các tiêu chuẩn phổ biến

Việc chọn tiêu chuẩn mặt bích là bước "sống còn". Dưới đây là các hệ quy chiếu phổ biến nhất tại thị trường Việt Nam:

1. Tiêu chuẩn JIS (Nhật Bản)

• JIS 10K DN25: Đây là loại phổ biến nhất trong hệ thống nước và PCCC.

• Số lỗ bulong: 4 lỗ.

• Đường kính tâm lỗ (PCD): 90mm.

2. Tiêu chuẩn ANSI/ASME (Mỹ)

• Class 150, Class 300: Dùng trong dầu khí và hóa chất.

• Kích thước: Tính theo hệ inch, độ dày bích thường lớn hơn so với chuẩn JIS cùng áp lực.

3. Tiêu chuẩn DIN/EN (Châu Âu)

• PN10, PN16: Phổ biến trong các nhà máy có xuất xứ Châu Âu hoặc hệ thống nước thải.

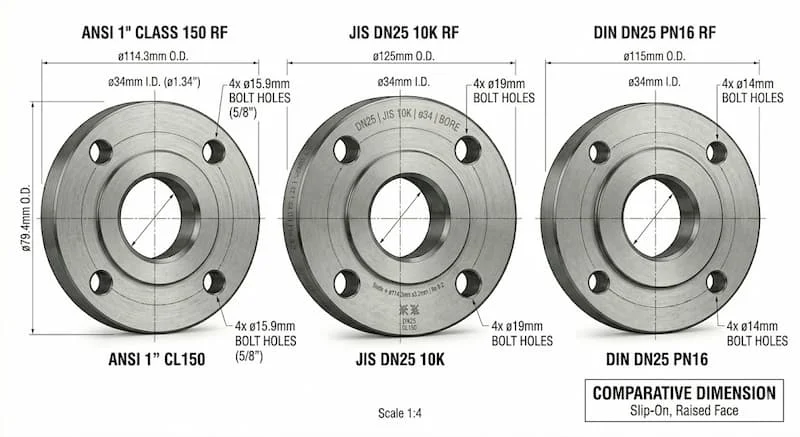

Bảng so sánh nhanh thông số mặt bích DN 25:

Insight: Bạn không thể lắp lẫn mặt bích JIS vào hệ thống đang dùng chuẩn ANSI vì tâm lỗ bulong hoàn toàn lệch nhau.

Phân loại mặt bích DN25 theo kiểu dáng và bề mặt

Tùy vào kỹ thuật thi công, kỹ sư sẽ chỉ định loại bích cụ thể:

• Slip-on (SO): Mặt bích rỗng, trượt trên ống rồi hàn cả trong lẫn ngoài. Dễ lắp đặt, giá rẻ.

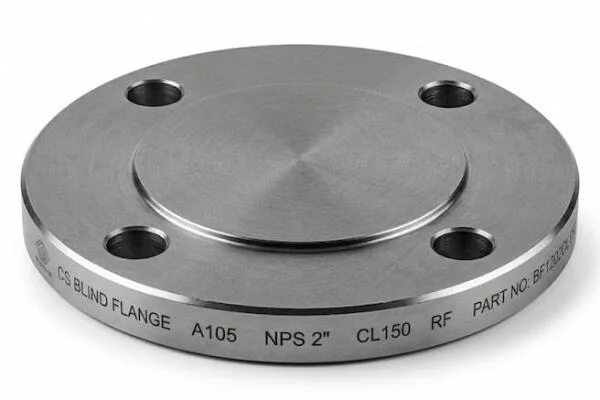

• Blind (Mặt bích mù): Không có lỗ ở giữa, dùng để chặn cuối đường ống.

• Raised Face (RF): Có gờ cao ở phần tiếp xúc gioăng, giúp tập trung lực ép để làm kín tốt hơn ở áp suất cao.

• Flat Face (FF): Mặt phẳng hoàn toàn, thường dùng cho mặt bích bằng gang hoặc nhựa để tránh nứt bích khi siết.

Tại sao việc chọn đúng tiêu chuẩn mặt bích DN 25 lại cực kỳ quan trọng?

Nếu bạn chọn sai, hậu quả không chỉ là việc "không lắp vừa":

1. Rò rỉ hệ thống: Ngay cả khi bạn cố tình "chế" lại lỗ bulong, bề mặt làm kín không khớp sẽ gây rò rỉ dưới áp lực làm việc.

2. Tốn kém chi phí: Việc đổi trả vật tư ở công trường cực kỳ tốn thời gian và chi phí vận chuyển.

3. Hư hỏng thiết bị: Ép một mặt bích thép RF vào một chiếc van gang FF có thể làm nứt vỡ mặt bích của van ngay khi siết bulong.

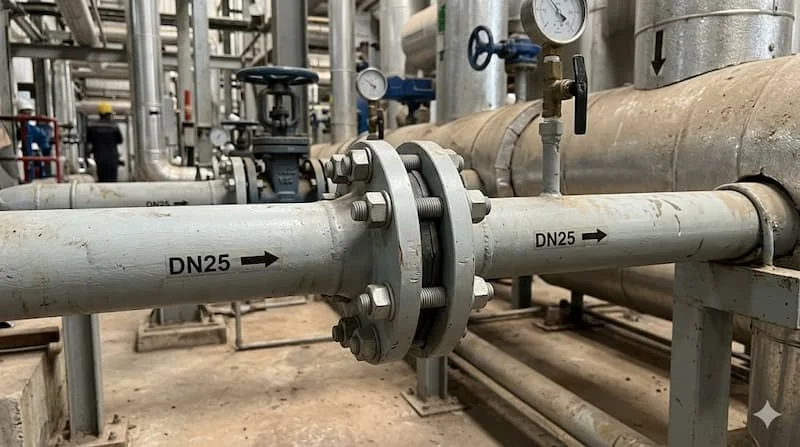

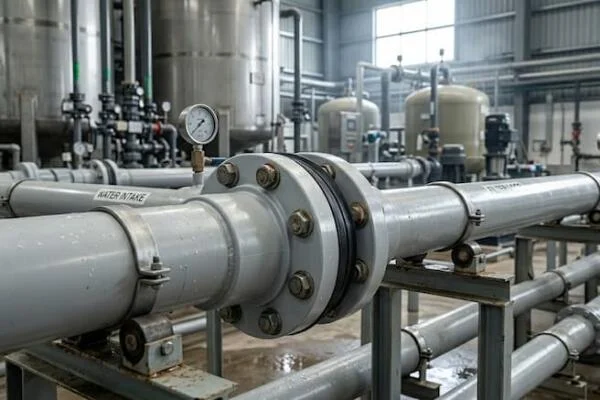

Ứng dụng thực tế của mặt bích DN 25

DN25 là kích thước "quốc dân" xuất hiện trong:

• Hệ thống PCCC: Các đường nhánh dẫn nước đến đầu phun sprinkler.

• Hệ thống nước sinh hoạt: Kết nối đồng hồ nước, van chặn trong tòa nhà.

• Công nghiệp nhẹ: Đường ống dẫn hơi (steam) áp suất thấp, khí nén.

• HVAC: Hệ thống điều hòa trung tâm, đường ống chiller nhỏ.

Sai lầm thường gặp khi mua và lắp đặt mặt bích DN 25

1. Nhầm DN25 là Phi 25: Thực tế DN25 dùng cho ống Phi 34 (33.4mm). Nếu mua mặt bích có lỗ 25mm, bạn sẽ không thể đút ống Phi 34 vào được.

2. Không kiểm tra áp lực PN: Lắp mặt bích JIS 5K (áp thấp) vào hệ thống 10K có thể gây biến dạng mặt bích.

3. Siết bulong không đều: Siết chặt một bên trước sẽ làm gioăng bị lệch, gây rò rỉ dù bích và ống đều chuẩn.

FAQ - Câu hỏi thường gặp về mặt bích DN 25

DN25 là ống phi bao nhiêu?

DN25 tương đương với ống có đường kính ngoài (OD) là 34mm (hệ DIN/JIS) hoặc 33.4mm (hệ ASME/ASTM).

Mặt bích DN25 có mấy lỗ bulong?

Hầu hết các tiêu chuẩn phổ biến (JIS, ANSI, DIN) cho DN25 đều có 4 lỗ bulong.

Có thể lắp mặt bích JIS DN25 vào van chuẩn DIN được không?

Không. Kích thước tâm lỗ bulong và đường kính ngoài của hai tiêu chuẩn này khác nhau, không thể bắt bulong xuyên qua được.

Kết luận

Mặt bích DN 25 là thành phần nhỏ nhưng đóng vai trò then chốt trong sự an toàn của hệ thống đường ống. Việc hiểu rõ kích thước danh nghĩa, đường kính thực tế và sự khác biệt giữa các tiêu chuẩn sẽ giúp bạn trở thành một người mua hàng thông thái và một kỹ sư chuyên nghiệp Mặt Bích DN25 .
