Water gate valve là gì?

Water gate valve là gì? Trong kiến trúc hạ tầng hiện đại, việc đảm bảo nguồn nước lưu thông ổn định và an toàn là nhiệm vụ hàng đầu của mọi kỹ sư. Từ hệ thống cấp nước đô thị, các nhà máy xử lý nước quy mô lớn cho đến mạng lưới phòng cháy chữa cháy (PCCC) phức tạp, việc lựa chọn một thiết bị đóng ngắt đáng tin cậy là yếu tố then chốt. Water gate valve (van cổng nước) từ lâu đã khẳng định được vị thế không thể thay thế trong ngành công nghiệp đường ống. Vậy tại sao thiết bị này lại được ưa chuộng đến thế và làm sao để lựa chọn đúng chủng loại cho từng công trình cụ thể?

Dù được biết đến rộng rãi nhưng không phải đơn vị thi công nào cũng hiểu sâu về cấu tạo, nguyên lý vận hành và những sai lầm phổ biến khi lựa chọn van cổng nước. Nếu bạn đang tìm kiếm một giải pháp bền bỉ, tiết kiệm chi phí vận hành và tối ưu hóa hiệu suất dòng chảy, bài viết này sẽ cung cấp cái nhìn chuyên sâu nhất từ góc độ chuyên gia.

Tại sao water gate valve là thiết bị không thể thiếu trong hệ thống cấp nước?

Trong các hệ thống đường ống công nghiệp, van cổng nước đảm nhận vai trò là "người gác cổng" trung thành. Khác với các loại van khác, van cổng được thiết kế chuyên biệt để hoạt động trong trạng thái "đóng hoàn toàn" hoặc "mở hoàn toàn", tạo ra một đường ống thông suốt gần như không có vật cản.

Những lý do khiến van cổng trở thành "trái tim" của hệ thống cấp nước:

• Tổn thất áp suất thấp: Khi mở van, đĩa van được nâng hoàn toàn ra khỏi dòng lưu chất, giúp lưu lượng nước đi qua đạt tối đa mà không gây sụt áp đáng kể.

• Độ bền cơ học vượt trội: Với thiết kế đơn giản và chắc chắn, van cổng nước có thể chịu được áp lực cao và vận hành ổn định trong nhiều thập kỷ nếu được bảo trì đúng cách.

• Độ kín khít tuyệt đối: Nhờ cơ chế chèn ép giữa đĩa van và gioăng làm kín, van cổng ngăn chặn hoàn toàn hiện tượng rò rỉ, đảm bảo an toàn cho các hệ thống nước sạch và PCCC.

Đối với các dự án đô thị hoặc trạm bơm, việc thiếu đi sự hiện diện của van cổng nước sẽ làm giảm hiệu suất toàn hệ thống, gây tốn kém năng lượng vận hành cho máy bơm và gia tăng nguy cơ rò rỉ tại các điểm nối.

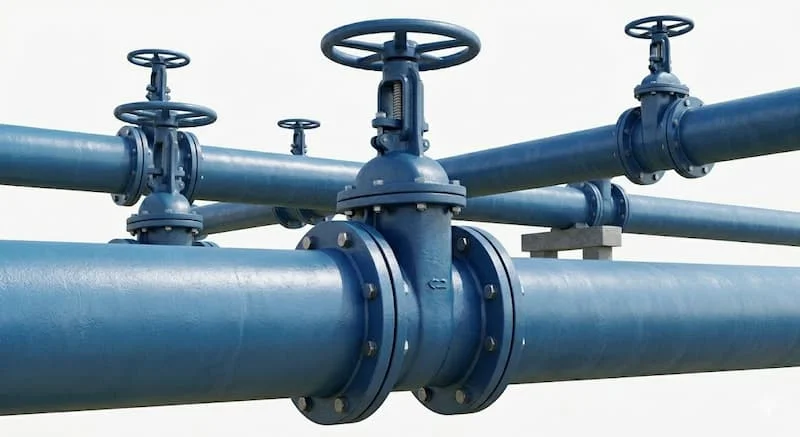

Water gate valve là gì?

Water gate valve (hay van cổng nước) là loại van công nghiệp được thiết kế để kiểm soát dòng chảy bằng cách nâng hạ một đĩa van (gate disc) vuông góc với hướng dòng nước. Đây là dòng van thông dụng nhất trong các hệ thống cấp thoát nước, đóng vai trò cách ly các phân đoạn đường ống, giúp việc bảo trì, sửa chữa diễn ra dễ dàng mà không làm ảnh hưởng đến toàn bộ mạng lưới.

Đặc điểm nổi bật của van cổng:

• Lưu lượng lớn: Thiết kế lòng ống thẳng giúp nước lưu thông tự do.

• Tính ổn định cao: Ít bị tác động bởi sự thay đổi áp suất đột ngột.

• Khả năng cách ly: Ngắt nước hoàn toàn trong các tình huống khẩn cấp.

Việc hiểu đúng định nghĩa và vai trò của van cổng nước sẽ giúp các kỹ sư thiết kế bố trí các điểm cách ly hợp lý, từ đó tối ưu hóa công tác quản lý vận hành hệ thống cấp nước.

Nguyên lý hoạt động của van cổng nước

Nguyên lý hoạt động của van cổng nước rất trực quan và hiệu quả. Khi người vận hành xoay vô lăng, trục van (stem) sẽ dẫn động đĩa van di chuyển theo chiều thẳng đứng lên hoặc xuống.

• Khi mở van: Đĩa van được nâng hoàn toàn lên phía trên nắp van, tách biệt khỏi đường đi của nước. Điều này giúp nước lưu thông với trở lực thấp nhất, gần như bằng không.

• Khi đóng van: Đĩa van hạ xuống, ép chặt vào hai bề mặt gioăng làm kín bên trong thân van, chặn đứng hoàn toàn dòng chảy.

Điểm mấu chốt tạo nên sự khác biệt của van cổng nước so với các loại van khác chính là việc đĩa van không nằm trong dòng lưu chất khi mở hoàn toàn. Đây là lý do tại sao van cổng luôn là lựa chọn hàng đầu cho các hệ thống cần duy trì áp suất tối đa, tránh tối đa hiện tượng sụt áp.

Cấu tạo của van cổng nước

Một chiếc van cổng nước chất lượng được cấu thành từ nhiều bộ phận có độ chính xác cao, phối hợp nhịp nhàng:

• Thân van (Body): Thường làm từ gang cầu, gang xám hoặc inox, có khả năng chịu lực và chống ăn mòn.

• Nắp van (Bonnet): Phần bao bọc phía trên, nối với thân van để bảo vệ trục và đĩa van.

• Đĩa van (Gate Disc): Bộ phận đóng mở trực tiếp, thường được bọc cao su (resilient seated) để tăng độ kín.

• Trục van (Stem): Liên kết giữa vô lăng và đĩa van, chịu trách nhiệm truyền động.

• Vô lăng (Handwheel): Điểm tiếp xúc trực tiếp để người vận hành đóng/mở van.

• Gioăng làm kín (Seat): Đảm bảo sự kín khít, ngăn ngừa rò rỉ nước.

Việc hiểu rõ cấu tạo giúp nhân viên kỹ thuật dễ dàng phát hiện hư hỏng và thay thế linh kiện (như gioăng hoặc trục) một cách nhanh chóng, giúp kéo dài tuổi thọ thiết bị.

Các loại van cổng nước phổ biến

Tùy vào điều kiện lắp đặt, bạn có thể lựa chọn các dòng van cổng sau:

• Rising Stem Gate Valve (Ty nổi): Khi mở van, trục van sẽ trồi lên cao. Ưu điểm là người vận hành dễ dàng quan sát trạng thái van (đang mở hay đóng) từ xa. Tuy nhiên, nó cần không gian lắp đặt lớn.

• Non-Rising Stem Gate Valve (Ty chìm): Trục van không di chuyển lên xuống. Loại này cực kỳ tiết kiệm không gian, thường được ưu tiên cho các hệ thống đường ống ngầm hoặc trong hố van chật hẹp.

• Resilient Seated Gate Valve: Đĩa van được bọc cao su EPDM. Loại này có độ kín cực cao, ngay cả với nước có cặn bẩn, thường được dùng trong cấp nước sinh hoạt.

• Metal Seated Gate Valve: Đĩa van và gioăng đều bằng kim loại. Loại này phù hợp với môi trường khắc nghiệt như nước nóng, áp suất cực cao hoặc hơi nóng.

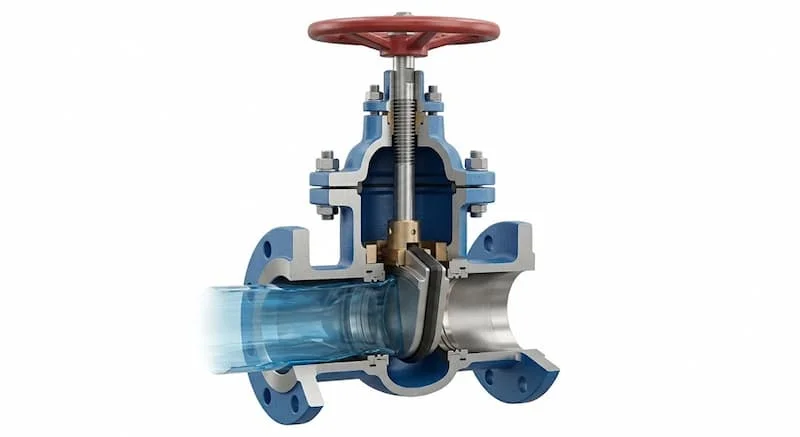

Thông số kỹ thuật quan trọng

Trước khi đặt hàng van cổng nước, hãy đảm bảo bạn nắm vững các thông số kỹ thuật sau để tránh sai sót khi lắp đặt:

• Kích thước (DN): Dao động từ DN50 đến DN1200, đáp ứng từ ống nước dân dụng đến đường ống truyền tải nước chính của thành phố.

• Áp suất (PN): Các mức áp suất phổ biến gồm PN10, PN16, PN25. Chọn PN cao hơn áp suất vận hành để đảm bảo hệ thống an toàn.

• Tiêu chuẩn kết nối: Mặt bích phải tuân theo tiêu chuẩn DIN, ANSI hoặc JIS tùy theo thiết kế của toàn dự án.

• Nhiệt độ làm việc: Phụ thuộc vào chất liệu gioăng (EPDM cho nước sạch, NBR cho dầu/khí...).

So sánh van cổng nước với các loại van khác

Tại sao van cổng nước lại đứng vững trước sự cạnh tranh của van bướm và van bi?

• Gate Valve vs Butterfly Valve: Van bướm nhẹ và rẻ hơn, nhưng van cổng cung cấp lưu lượng tối ưu và độ bền cơ học cao hơn nhiều trong các hệ thống đường ống truyền tải lớn.

• Gate Valve vs Ball Valve: Van bi đóng mở nhanh hơn nhiều, nhưng van cổng lại chiếm ưu thế tuyệt đối về giá thành và hiệu quả khi áp dụng cho các đường kính ống lớn (trên DN100).

Việc sử dụng đúng loại van cho đúng ứng dụng là cách tốt nhất để đảm bảo hệ thống vận hành trơn tru và kinh tế nhất.

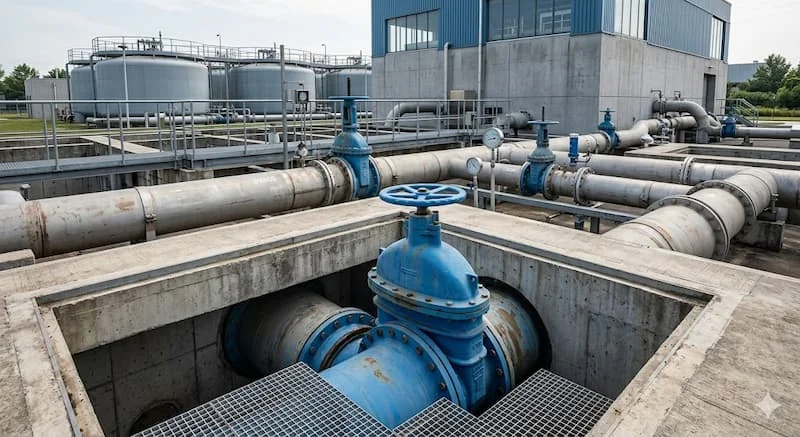

Ứng dụng thực tế của van cổng nước

Van cổng nước hiện diện trong hầu hết các hạ tầng nước hiện đại:

• Hệ thống cấp nước đô thị: Kiểm soát lưu lượng trên các trục đường ống dẫn nước từ nhà máy về thành phố.

• Nhà máy xử lý nước: Cách ly các hồ lắng, hồ lọc và hệ thống bơm.

• Hệ thống PCCC: Đảm bảo nước luôn sẵn sàng cho các đầu phun khi có sự cố.

• Trạm bơm: Cách ly bơm khi cần bảo trì mà không làm gián đoạn toàn bộ mạng lưới.

Những sai lầm thường gặp khi lựa chọn van cổng nước

• Dùng van cổng để điều tiết lưu lượng: Đây là sai lầm phổ biến. Đĩa van cổng sẽ bị rung lắc và mài mòn nhanh chóng nếu không ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn.

• Chọn sai vật liệu: Sử dụng van gang cho môi trường nước nhiễm mặn hoặc hóa chất sẽ dẫn đến ăn mòn nhanh chóng.

• Bỏ qua điều kiện môi trường: Lắp van ty nổi tại những vị trí không đủ không gian, gây khó khăn cho việc vận hành.

Cách lựa chọn van cổng nước phù hợp

1. Xác định DN: Đo chính xác kích thước ống.

2. Kiểm tra PN: Áp suất danh định phải cao hơn áp suất thực.

3. Chọn vật liệu: Gang cầu cho độ bền, inox cho khả năng kháng hóa chất.

4. Quyết định Ty nổi/Ty chìm: Dựa trên không gian thi công.

5. Kiểm tra tiêu chuẩn mặt bích: Đảm bảo khớp nối hoàn hảo.

Checklist mua hàng:

• [ ] Đúng kích thước DN.

• [ ] Đúng cấp áp suất PN.

• [ ] Chất liệu gang cầu hoặc inox chuẩn.

• [ ] Tiêu chuẩn mặt bích tương thích.

• [ ] Đầy đủ chứng chỉ CO-CQ.

• [ ] Chế độ bảo hành rõ ràng từ nhà cung cấp.

FAQ - Câu hỏi thường gặp

Water gate valve là gì?

Là loại van cổng chuyên dụng dùng để đóng mở hoàn toàn dòng nước trong đường ống công nghiệp.

Gate valve có dùng để điều tiết lưu lượng không?

Tuyệt đối không, vì điều này làm hỏng đĩa van rất nhanh.

Ty nổi và ty chìm khác nhau thế nào?

Ty nổi dễ nhìn trạng thái van, ty chìm tiết kiệm diện tích.

Tuổi thọ của gate valve là bao lâu?

Nếu chọn đúng chủng loại và bảo trì tốt, nó có thể phục vụ từ 10–20 năm.

Kết luận

Van cổng nước là giải pháp tối ưu nhất cho các hệ thống yêu cầu lưu lượng lớn, độ kín cao và sự ổn định lâu dài. Mặc dù có nhiều lựa chọn mới trên thị trường, van cổng vẫn giữ vững vị thế là thiết bị "xương sống" không thể thiếu trong kỹ thuật cấp thoát nước.\
