1 4 Valve Là Gì?

1 4 valve là gì? Trong các hệ thống công nghiệp hiện đại, việc kiểm soát lưu chất chính xác tại các đường ống nhỏ là yếu tố then chốt để đảm bảo hiệu suất vận hành. 1 4 valve (hay van 1/4 inch) chính là linh kiện "nhỏ nhưng có võ", đóng vai trò huyết mạch trong các hệ thống khí nén, đo lường và cấp nước sạch. Tuy nhiên, sự đa dạng về kiểu dáng và vật liệu thường khiến người dùng gặp khó khăn trong việc lựa chọn. Bài viết này sẽ phân tích chuyên sâu giúp bạn nắm vững mọi khía cạnh kỹ thuật của loại van này.

Van 1/4 inch Và Những Vấn Đề Người Dùng Thường Gặp

Trong môi trường vận hành thực tế, không ít kỹ thuật viên đã phải đối mặt với những sự cố đáng tiếc chỉ vì chọn sai hoặc lắp đặt không chuẩn xác van 1/4 inch. Những tình huống phổ biến bao gồm:

• Rò rỉ tại đầu nối: Thường xảy ra do nhầm lẫn giữa các hệ ren (NPT, BSP, PT) khiến mối nối không kín khít.

• Sai lệch kích thước: Nhiều người nhầm lẫn giữa định danh van 1/4 inch (danh nghĩa) với kích thước thực tế của ren, dẫn đến việc không thể kết nối vào hệ thống hiện hữu.

• Lựa chọn vật liệu không phù hợp: Sử dụng van đồng cho môi trường hóa chất ăn mòn mạnh hoặc van nhựa cho nhiệt độ cao dẫn đến hư hỏng chỉ sau thời gian ngắn vận hành.

• Hệ thống không đạt công suất: Chọn van không đủ khả năng chịu áp lực hệ thống hoặc tiết lưu quá mức gây tổn thất áp suất không đáng có.

Việc hiểu rõ đặc tính kỹ thuật không chỉ giúp hệ thống bền bỉ hơn mà còn tối ưu hóa chi phí vận hành và bảo trì.

1 4 Valve Là Gì?

1 4 valve là thuật ngữ chỉ các loại van có kích thước kết nối danh nghĩa là 1/4 inch (tương đương với chuẩn DN8). Đây là kích thước phổ biến nhất trong các đường ống dẫn lưu chất cỡ nhỏ.

Đặc điểm nhận biết

Van có kích thước nhỏ gọn, được thiết kế chuyên biệt để lắp đặt trong các không gian hẹp. Về mặt kỹ thuật, đường kính ngoài của ren 1/4 inch thường dao động khoảng 13,7 mm. Van thường được gia công với các kiểu ren phổ biến như NPT (ren côn hệ Mỹ), BSPT (ren côn hệ Anh) hoặc BSPP (ren thẳng hệ Anh).

Vai trò trong hệ thống

Mặc dù nhỏ, van 1/4 inch đóng vai trò cực kỳ quan trọng:

• Đóng mở lưu chất: Ngắt dòng chảy an toàn khi cần bảo trì thiết bị.

• Điều tiết lưu lượng: Kiểm soát chính xác lượng lưu chất đi qua, đặc biệt là trong các hệ thống đo lường.

• Kiểm soát áp suất: Bảo vệ các thiết bị nhạy cảm như cảm biến hoặc đồng hồ đo khỏi tình trạng quá áp.

Nguyên Lý Hoạt Động Của Van 1/4 Inch

Nguyên lý chung của van 1/4 inch là cơ chế điều khiển dòng chảy thông qua bộ phận chuyển động (bi, kim, màng hoặc piston). Khi tác động vào tay gạt hoặc tín hiệu điều khiển (điện/khí), bộ phận bên trong sẽ thay đổi vị trí để tạo đường dẫn cho lưu chất hoặc bịt kín lỗ dẫn để ngăn dòng chảy.

Các kiểu điều khiển phổ biến bao gồm:

• Tay gạt/Tay vặn: Cơ chế thủ công, bền bỉ và đơn giản.

• Khí nén/Điện từ: Dành cho các hệ thống yêu cầu tự động hóa cao, giúp phản ứng nhanh với các thay đổi của hệ thống.

Hiệu suất của van phụ thuộc mật thiết vào áp suất làm việc và loại lưu chất. Chẳng hạn, nếu dùng van cho hệ thống dầu thủy lực, yêu cầu về độ kín khít sẽ khắt khe hơn nhiều so với hệ thống khí nén thông thường.

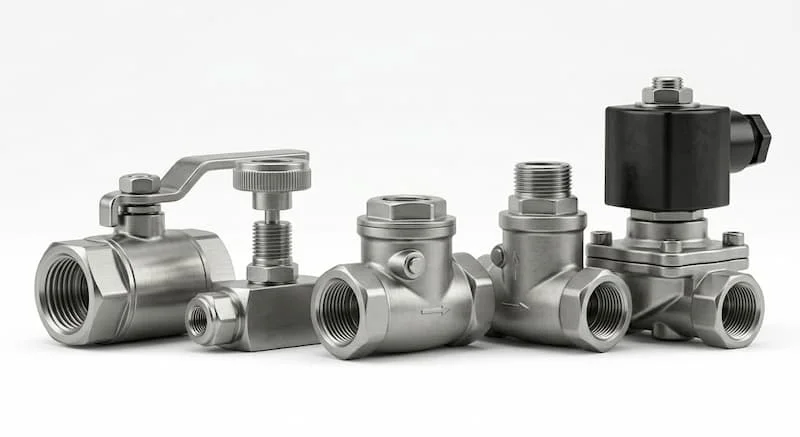

Các Loại Van 1/4 Inch Phổ Biến Hiện Nay

Trên thị trường hiện có nhiều dòng sản phẩm phục vụ cho các mục đích khác nhau:

Van bi 1/4 inch

Đây là dòng thông dụng nhất nhờ khả năng đóng mở nhanh, độ kín khít gần như tuyệt đối và tuổi thọ rất cao. Nó thường xuất hiện trong các hệ thống khí nén, dẫn nước sạch hoặc dầu nhẹ.

Van kim 1/4 inch

Được thiết kế chuyên biệt để điều tiết lưu lượng cực nhỏ. Nhờ đầu kim nhọn, nó cho phép người dùng tinh chỉnh dòng chảy chính xác đến từng giọt, thường dùng trong việc hiệu chuẩn đồng hồ áp suất hoặc các thiết bị đo lường thí nghiệm.

Van điện từ 1/4 inch

Phù hợp cho các dây chuyền sản xuất tự động. Ưu điểm là khả năng điều khiển từ xa qua tín hiệu điện, cho phép tích hợp vào hệ thống PLC để lập trình đóng mở theo thời gian thực.

Van một chiều 1/4 inch

Giúp ngăn chặn dòng chảy ngược, bảo vệ máy bơm và các thiết bị phía sau khỏi tình trạng bị hồi lưu lưu chất, đảm bảo hướng chảy duy nhất trong hệ thống khí hoặc nước.

Thông Số Kỹ Thuật Quan Trọng Của Van 1/4 Inch

Để tránh những sai lầm khi chọn mua, người dùng cần nắm vững các thông số tiêu chuẩn:

• Kích thước: 1/4 inch (DN8).

• Áp suất làm việc (PN): Các dải áp từ PN16, PN25, PN40 đến PN63 tùy theo vật liệu và ứng dụng.

• Dải nhiệt độ: Thông thường từ -20°C đến 180°C. Với các ứng dụng đặc biệt, cần chọn vật liệu ron làm kín (sealing) như PTFE hoặc Viton.

• Kiểu ren: Cần xác định chính xác hệ ren (BSP, NPT, PT) để tránh việc lệch bước ren khi lắp đặt.

So Sánh Van 1/4 Inch Với Các Kích Thước Khác

Việc so sánh van 1/4 inch với các kích thước như 3/8 inch hay 1/2 inch giúp bạn nhìn rõ bài toán tối ưu hóa:

• 1/4 inch vs 3/8 inch: Nếu 1/4 inch dùng cho các thiết bị điều khiển/đo lường, thì 3/8 inch bắt đầu chuyển sang vai trò dẫn truyền lưu lượng lớn hơn một chút.

• 1/4 inch vs 1/2 inch: Khi hệ thống yêu cầu công suất lớn, việc dùng van 1/4 inch sẽ gây ra hiện tượng nghẽn dòng (choke flow) và sụt áp, lúc này van 1/2 inch là lựa chọn bắt buộc để đảm bảo hiệu suất.

Việc chọn đúng kích thước không chỉ giúp tránh tổn thất áp suất mà còn tiết kiệm chi phí đầu tư đáng kể cho hệ thống.

Vật Liệu Chế Tạo Van 1/4 Inch Và Lý Do Cần Lựa Chọn Đúng

Vật liệu quyết định 80% độ bền của van:

• Van đồng: Giá thành rẻ, chống ăn mòn tốt trong môi trường nước và khí thông thường. Tuy nhiên, không nên dùng cho hóa chất mạnh.

• Van inox: "Vua" của các loại vật liệu. Chịu nhiệt cao, bền bỉ, chống ăn mòn vượt trội. [Xem thêm các dòng van inox tại đây].

• Van nhựa: Nhẹ, kháng hóa chất cực tốt, nhưng giới hạn về nhiệt độ và áp suất làm việc không cao bằng kim loại.

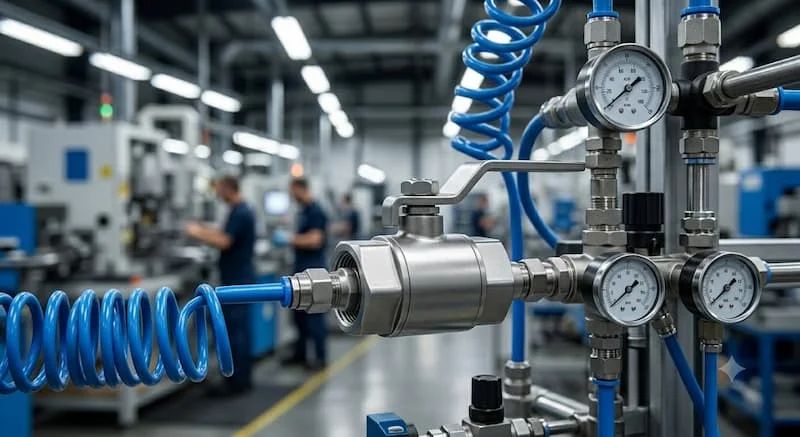

Van 1/4 Inch Được Sử Dụng Trong Những Hệ Thống Nào?

Ứng dụng của van 1/4 inch rất rộng rãi:

• Hệ thống khí nén: Phổ biến trên máy nén khí, bộ lọc khí, xi lanh khí nén công nghiệp.

• Hệ thống nước: Các bộ phân chia nước, hệ thống cấp nước sinh hoạt hoặc xử lý nước sạch.

• Hệ thống dầu thủy lực: Điều khiển dòng dầu trong các mạch áp lực cao.

• Thiết bị đo lường: Các điểm lấy mẫu áp suất cho đồng hồ đo áp lực.

Hướng Dẫn Chọn Van 1/4 Inch Phù Hợp

Để chọn đúng van 1/4 inch, hãy tuân thủ quy trình 5 bước sau:

1. Xác định môi chất: Nước, khí, dầu hay hóa chất?

2. Kiểm tra áp suất làm việc: Hệ thống của bạn hoạt động ở áp suất bao nhiêu (PN)?

3. Xác định nhiệt độ vận hành: Đảm bảo vật liệu thân van và ron làm kín chịu được ngưỡng nhiệt đó.

4. Chọn vật liệu phù hợp: Đồng, inox hay nhựa?

5. Kiểm tra tiêu chuẩn ren: Đây là bước quan trọng nhất để tránh rò rỉ.

Checklist trước khi mua:

• [ ] Kích thước chuẩn 1/4 inch.

• [ ] Kiểu ren khớp hoàn toàn với đường ống (NPT/BSP).

• [ ] Áp suất định mức của van > Áp suất vận hành hệ thống.

• [ ] Vật liệu phù hợp với lưu chất.

• [ ] Thương hiệu uy tín và có chứng nhận chất lượng (CO/CQ).

FAQ: Câu Hỏi Thường Gặp Về Van 1/4 Inch

1 4 valve là bao nhiêu mm?

Đường kính ngoài của ren 1/4 inch là khoảng 13,7 mm.

Van 1/4 inch có dùng cho khí nén được không?

Có, đây là kích thước tiêu chuẩn cho hầu hết các thiết bị khí nén hiện nay.

Nên chọn van đồng hay inox 1/4 inch?

Chọn đồng nếu môi trường bình thường để tối ưu chi phí. Chọn inox nếu hệ thống yêu cầu độ bền cao hoặc hoạt động trong môi trường ăn mòn.

Van 1/4 inch chịu được áp suất bao nhiêu?

Thường từ PN16 đến PN63, tùy thuộc vào chất liệu và nhà sản xuất.

Van 1/4 inch có những kiểu kết nối nào?

Phổ biến nhất là ren BSP, NPT và PT.

Kết Luận

Van 1/4 inch không đơn thuần là một phụ kiện lắp đặt, nó là yếu tố quyết định đến sự ổn định của cả một hệ thống công nghiệp. Việc hiểu rõ từ thông số kỹ thuật đến vật liệu sẽ giúp bạn tránh được những rủi ro không đáng có về rò rỉ hay hỏng hóc sớm.
