Mặt bích nhựa PVC phi 60 là gì? Báo giá & cách chọn đúng chuẩn

Trong quá trình thi công và vận hành hệ thống đường ống nhựa, một trong những tình huống gây đau đầu nhất cho kỹ sư và nhà thầu chính là sự lệch pha giữa các phụ kiện kết nối. Bạn đã bao giờ gặp trường hợp đặt mua mặt bích PVC phi 60 nhưng khi đưa vào lắp đặt lại không khớp với thiết bị hoặc bị rò rỉ ngay khi vừa test áp? Nguyên nhân thường không nằm ở chất lượng nhựa mà nằm ở việc hiểu sai thông số kỹ thuật hoặc chọn nhầm tiêu chuẩn bích.

Mặt bích PVC phi 60 tuy là một phụ kiện nhỏ, nhưng lại đóng vai trò là "mắt xích" kết nối then chốt giữa đường ống với các thiết bị quan trọng như van, máy bơm hoặc bồn chứa. Việc chọn sai không chỉ gây lãng phí chi phí mua hàng mà còn tiềm ẩn nguy cơ mất an toàn cho toàn bộ hệ thống. Bài viết này sẽ phân tích sâu từ định nghĩa, thông số đến cách chọn chuẩn xác nhất để bạn có được giải pháp kết nối bền vững.

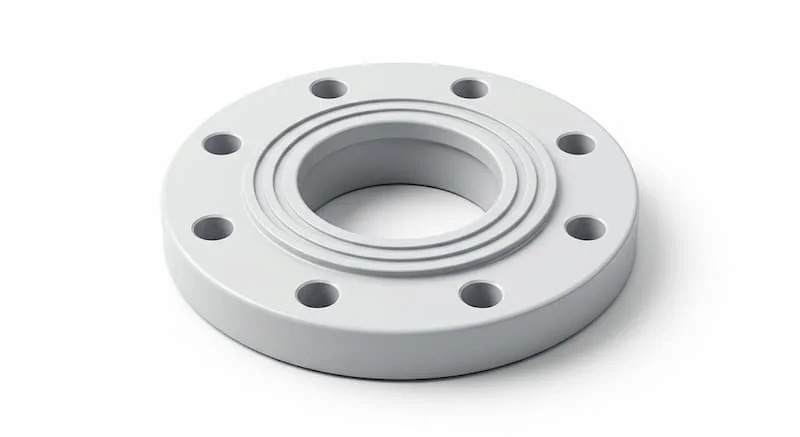

Mặt bích nhựa PVC phi 60 là gì?

Mặt bích PVC phi 60 là loại phụ kiện đường ống được làm từ vật liệu Polyvinyl Clorua (thường là PVC-U), có dạng hình đĩa tròn với các lỗ bulong được khoan đồng tâm. Chức năng chính của nó là tạo ra một mối nối tháo lắp linh hoạt giữa hai đoạn ống PVC hoặc giữa ống PVC và các thiết bị kim loại.

Một điểm cực kỳ quan trọng cần lưu ý: Khái niệm "Phi 60" thường gây nhầm lẫn trong giới kỹ thuật.

• Phi 60 (D60): Ám chỉ đường kính ngoài của ống nhựa (Outside Diameter - OD).

• DN50: Đây là kích thước danh định tương đương trong các hệ thống tiêu chuẩn quốc tế.

Hiểu một cách đơn giản, nếu ống nhựa của bạn có đường kính ngoài xấp xỉ 60mm, bạn cần tìm loại mặt bích nhựa DN50 để đảm bảo khả năng lắp ghép chính xác.

Nguyên lý hoạt động của mặt bích PVC

Mặt bích PVC phi 60 hoạt động dựa trên cơ chế nén phẳng để tạo độ kín. Thay vì kết nối cứng bằng keo dán (vốn khó tháo rời khi cần bảo trì), kết nối bích sử dụng lực ép cơ học.

Cấu tạo cơ bản bao gồm:

1. Thân bích: Phần nhựa đặc chịu lực chính.

2. Lỗ bulong: Nơi luồn các thanh ren hoặc bulong để siết chặt.

3. Bề mặt tiếp xúc (Face): Nơi đặt gioăng làm kín.

Khi bạn siết bulong, lực sẽ ép mặt bích nhựa vào mặt bích của thiết bị đối diện. Ở giữa hai mặt bích này bắt buộc phải có một lớp gioăng cao su (gasket). Lớp gioăng này sẽ bị biến dạng dưới áp lực siết, lấp đầy các khe hở li ti và ngăn không cho chất lỏng rò rỉ ra ngoài. Độ kín của hệ thống phụ thuộc 40% vào chất lượng nhựa bích và 60% vào kỹ thuật siết bulong cùng chất lượng gioăng.

Phân loại mặt bích nhựa PVC phi 60 phổ biến

Không phải mọi mặt bích phi 60 đều giống nhau. Để chọn đúng, bạn cần phân loại dựa trên 3 tiêu chí cốt lõi:

1. Theo kiểu kết nối

• Mặt bích dán keo (Socket Flange): Đây là loại phổ biến nhất. Đầu ống PVC phi 60 sẽ được đút trực tiếp vào lòng mặt bích và cố định bằng keo dán nhựa chuyên dụng.

• Mặt bích ren (Threaded Flange): Lòng bích có ren trong, dùng để kết nối với các đầu ống hoặc thiết bị có ren ngoài. Thường dùng cho các vị trí cần tháo lắp thường xuyên hơn.

2. Theo tiêu chuẩn lỗ bulong (Cực kỳ quan trọng)

Đây là "bẫy" lớn nhất khi mua hàng. Bạn phải biết hệ thống của mình đang đi theo tiêu chuẩn nào:

• Tiêu chuẩn JIS (Nhật Bản): Phổ biến nhất tại Việt Nam (JIS 10K).

• Tiêu chuẩn DIN (Đức/Châu Âu): Thường thấy trong các nhà máy có vốn đầu tư châu Âu (PN10, PN16).

• Tiêu chuẩn ANSI (Mỹ): Dùng trong ngành dầu khí hoặc các dự án tiêu chuẩn Mỹ.

Lưu ý: Mặt bích JIS phi 60 sẽ không bao giờ lắp vừa vào mặt bích DIN phi 60 vì khoảng cách các tâm lỗ bulong hoàn toàn khác nhau.

3. Theo vật liệu nhựa

• PVC-U (Unplasticized PVC): Dùng cho nước lạnh, nước thải, hóa chất nhẹ.

• PVC-C (Chlorinated PVC): Có khả năng chịu nhiệt cao hơn và kháng hóa chất mạnh hơn, thường dùng trong công nghiệp nặng.

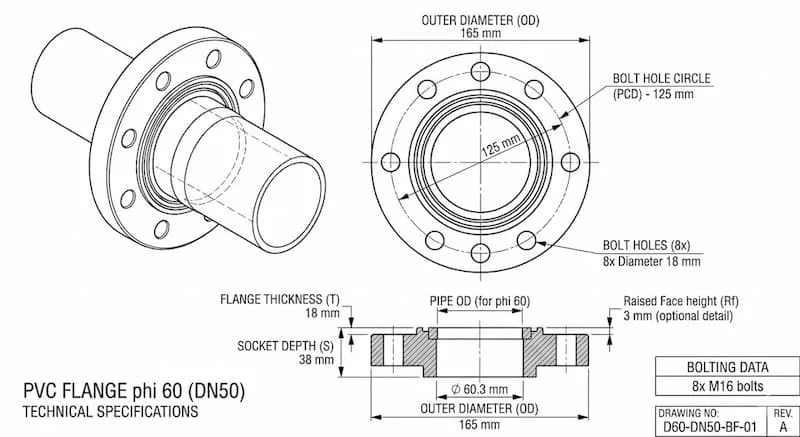

Thông số kỹ thuật chi tiết của bích nhựa D60 (DN50)

Để bộ phận mua hàng hoặc kỹ sư kiểm tra chính xác, dưới đây là bảng thông số tham khảo cho mặt bích PVC phi 60 (DN50) tiêu chuẩn JIS 10K:

Việc nắm rõ bảng thông số này giúp bạn tránh tình trạng mua phải loại bích quá mỏng không chịu được áp lực bơm, dẫn đến tình trạng nứt vỡ mặt bích ngay tại vị trí siết bulong.

So sánh mặt bích nhựa PVC với mặt bích kim loại

Tại sao bạn nên chọn nhựa PVC thay vì thép hay inox cho hệ thống phi 60? Hãy nhìn vào bảng so sánh dưới đây:

Insight chuyên gia: Đối với các hệ thống tưới tiêu, xử lý nước thải sinh hoạt hoặc cấp nước sạch, sử dụng mặt bích PVC phi 60 là lựa chọn tối ưu nhất về cả kỹ thuật lẫn kinh tế. Tuy nhiên, nếu hệ thống có nhiệt độ trên 60°C hoặc áp suất đột biến cao, bạn bắt buộc phải chuyển sang bích kim loại hoặc nhựa chịu nhiệt chuyên dụng.

Tại sao chọn đúng kích thước phi 60 lại quan trọng?

Trong ngành nước, "sai một ly đi một dặm". Việc chọn sai kích thước hoặc cố tình lắp "chế" mặt bích nhựa sẽ dẫn đến những hậu quả nghiêm trọng:

1. Rò rỉ lưu chất: Dù bạn có siết chặt đến đâu, nếu tâm lỗ bích lệch, gioăng sẽ không được ép đều, nước sẽ rỉ ra theo đường bulong.

2. Hỏng thiết bị đắt tiền: Nếu bạn lắp bích nhựa phi 60 vào một chiếc máy bơm đắt tiền nhưng không khớp chuẩn, rung động từ bơm sẽ làm nứt mặt bích nhựa ngay lập tức, gây tràn nước vào động cơ.

3. Giảm áp suất hệ thống: Mối nối không kín làm thất thoát áp lực, khiến hệ thống vận hành không hiệu quả.

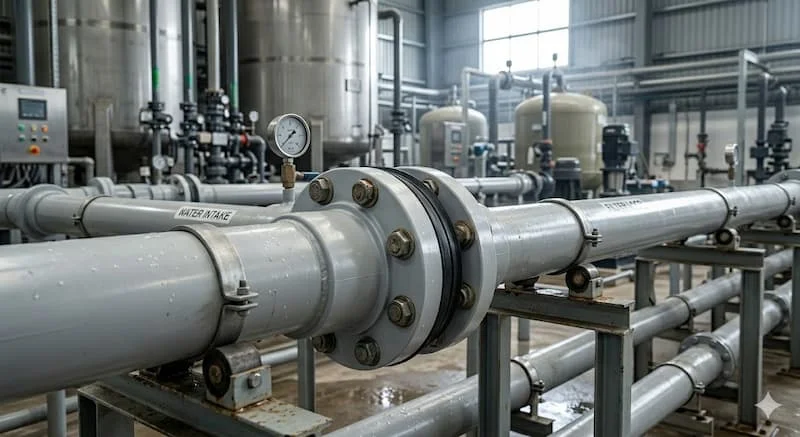

Ứng dụng thực tế của mặt bích nhựa PVC phi 60

Với kích thước phi 60 (DN50), loại mặt bích này là "vị khách" quen thuộc trong nhiều công trình:

• Hệ thống cấp nước tòa nhà: Kết nối ống trục chính với các nhánh phân phối.

• Xử lý nước thải: Kết nối các bồn lắng, bồn lọc với hệ thống bơm hóa chất.

• Hệ thống tưới tiêu nông nghiệp: Dùng để tháo lắp nhanh các đường ống chính tại trạm bơm.

• Nhà máy hóa chất: Sử dụng tính năng kháng ăn mòn của nhựa PVC để dẫn các dung dịch axit/kiềm nhẹ.

Những sai lầm thường gặp khi chọn mua mặt bích PVC

1. Nhầm giữa Phi 60 và DN60: Đây là sai lầm phổ biến nhất. Phi 60 là ống DN50. Nếu bạn mua bích DN60, nó sẽ dành cho ống phi 75 hoặc 76.

2. Bỏ qua tiêu chuẩn lỗ: Mua mặt bích tiêu chuẩn DIN về lắp vào van tiêu chuẩn JIS. Kết quả là 4 lỗ bulong không hề trùng nhau.

3. Ham rẻ chọn nhựa tái chế: Nhựa PVC kém chất lượng thường giòn, dễ nứt khi siết bulong và nhanh chóng bị lão hóa dưới ánh nắng mặt trời.

4. Không dùng gioăng hoặc dùng sai loại: Lắp bích mà không có gioăng cao su thì không khác gì kết nối hở.

Hướng dẫn lắp đặt đúng kỹ thuật để tránh rò rỉ

1. Làm sạch: Vệ sinh sạch bề mặt mặt bích và đầu ống.

2. Dán keo/Nối ren: Thực hiện kết nối ống vào mặt bích và chờ keo khô hoàn toàn (thường là 24h để đạt áp lực tối đa).

3. Đặt gioăng: Đặt gioăng cao su vào giữa hai mặt bích. Đảm bảo gioăng nằm phẳng, không bị vặn.

4. Siết bulong hình sao: Đút bulong qua các lỗ, vặn đai ốc bằng tay trước. Sau đó dùng cờ lê siết dần theo cặp đối diện (hình sao).

5. Lưu ý lực siết: Nhựa PVC có giới hạn chịu lực. Đừng siết quá mức khiến mặt bích bị vênh hoặc nứt lỗ bulong.

FAQ – Câu hỏi thường gặp về mặt bích nhựa PVC phi 60

1. Mặt bích nhựa PVC phi 60 tương đương DN bao nhiêu?

Chính xác là DN50. Trong đó, Phi 60 là đường kính ngoài của ống nhựa (OD), còn DN50 là kích thước danh định của mặt bích.

2. Giá mặt bích nhựa PVC phi 60 hiện nay là bao nhiêu?

Giá dao động từ 25.000đ – 65.000đ tùy vào độ dày, tiêu chuẩn (JIS/DIN) và thương hiệu sản xuất. Các loại bích nhập khẩu hoặc bích PVC-C sẽ có giá cao hơn.

3. Có thể dùng mặt bích nhựa phi 60 kết nối với mặt bích thép không?

Hoàn toàn được, miễn là chúng cùng tiêu chuẩn (ví dụ cùng tiêu chuẩn JIS 10K). Đây là cách phổ biến để giảm chi phí cho hệ thống.

4. Mặt bích nhựa PVC có chịu được nắng mưa không?

Có, nhựa PVC-U có khả năng chống tia UV nhất định. Tuy nhiên, nếu lắp ngoài trời lâu năm, bạn nên sơn phủ hoặc che chắn để kéo dài tuổi thọ, tránh nhựa bị giòn.=

Kết luận

Mặt bích PVC phi 60 là giải pháp kết nối linh hoạt, hiệu quả và cực kỳ kinh tế cho các hệ thống đường ống hiện đại. Tuy nhiên, sự thành công của một mối nối bích không chỉ đến từ chất lượng nhựa mà còn từ sự am hiểu về thông số kỹ thuật và quy trình lắp đặt chuẩn xác. Việc chọn đúng tiêu chuẩn ngay từ đầu sẽ giúp bạn tiết kiệm hàng giờ đồng hồ sửa chữa và hàng triệu đồng chi phí phát sinh do rò rỉ mặt bích nhựa pvc phi 60.
