Flange Class là gì? Cách hiểu đúng Class 150, 300, 600...

Trong quá trình đọc bản vẽ kỹ thuật hoặc đặt mua vật tư cho các dự án đường ống công nghiệp, bạn sẽ thường xuyên bắt gặp những ký hiệu như mặt bích Class 150, Class 300, hay Class 600. Đối với những người mới vào nghề hoặc bộ phận mua hàng, thuật ngữ "Class" thường gây ra sự bối rối không nhỏ. Liệu Class 150 có phải là mặt bích chịu được 150 psi? Hay Class là một thông số về kích thước đường kính?

Việc hiểu sai bản chất của mặt bích Class dẫn đến những hậu quả cực kỳ nghiêm trọng. Nếu bạn chọn một mặt bích có Class thấp hơn yêu cầu thực tế của hệ thống, nguy cơ vỡ nổ và rò rỉ là điều khó tránh khỏi. Ngược lại, chọn Class quá cao so với nhu cầu sẽ gây lãng phí ngân sách khổng lồ cho dự án. Bài viết này sẽ giúp bạn hiểu rõ mặt bích class là gì, ý nghĩa của từng cấp áp lực và cách chọn chuẩn xác nhất theo tiêu chuẩn quốc tế.

Flange class là gì? Định nghĩa chuẩn theo ASME

mặt bích class (thường được gọi là cấp áp lực) là một ký hiệu định danh về khả năng chịu áp suất và nhiệt độ của mặt bích theo tiêu chuẩn của Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME/ANSI), cụ thể là tiêu chuẩn ASME B16.5 hoặc B16.47.

Các con số đi kèm như 150, 300, 600, 900, 1500, 2500... biểu thị các cấp áp lực danh định. Một điểm cực kỳ quan trọng cần lưu ý: Class không phải là áp lực làm việc tối đa cố định (psi). Khả năng chịu áp thực tế của một mặt bích Class 150 phụ thuộc chặt chẽ vào hai yếu tố: Vật liệu chế tạo và Nhiệt độ vận hành.

Ví dụ, cùng là mặt bích Class 150 làm từ thép carbon, ở nhiệt độ thường nó có thể chịu được áp suất lên tới gần 20 Bar, nhưng khi nhiệt độ tăng lên 400°C, khả năng chịu áp sẽ sụt giảm nghiêm trọng xuống chỉ còn khoảng 6-7 Bar.

Nguyên lý hoạt động của mặt bích trong hệ thống áp lực

Mặt bích là phụ kiện kết nối quan trọng, cho phép tháo lắp linh hoạt để bảo trì hệ thống. Một mối nối mặt bích hoàn chỉnh bao gồm: Mặt bích, Bulong và Gioăng làm kín (Gasket).

Nguyên lý hoạt động dựa trên cơ chế nén: Khi siết bulong, lực ép sẽ truyền qua hai mặt bích và nén chặt lớp gioăng ở giữa. Lớp gioăng này biến dạng để lấp đầy các khe hở li ti trên bề mặt kim loại, tạo ra một rào cản ngăn lưu chất thoát ra ngoài. mặt bích class càng cao thì mặt bích càng dày, bulong càng lớn và PCD (khoảng cách tâm lỗ) càng rộng để có thể chịu được lực ép và áp suất dòng chảy bên trong lớn hơn.

Các cấp mặt bích Class phổ biến và ý nghĩa thực tế

Tùy vào yêu cầu của hệ thống, ASME phân chia mặt bích thành các cấp Class khác nhau. Dưới đây là đặc điểm của các cấp phổ biến:

• Class 150: Phổ biến nhất trong các hệ thống cấp nước, PCCC, HVAC và công nghiệp nhẹ.

• Class 300: Thường dùng trong các đường ống hơi nóng (steam), hóa chất hoặc dầu khí áp suất trung bình.

• Class 600 & 900: Dành cho các hệ thống áp suất cao như đường ống dẫn khí đốt xuyên quốc gia hoặc nhà máy nhiệt điện.

• Class 1500 & 2500: Các cấp áp lực cực cao, đòi hỏi vật liệu đặc biệt và độ dày mặt bích rất lớn, thường dùng trong khai thác dầu khí vùng biển sâu hoặc lò hơi siêu cao áp.

Insight: Class càng cao, khả năng chịu áp càng lớn, nhưng trọng lượng và chi phí sản xuất cũng tăng lên theo cấp số nhân.

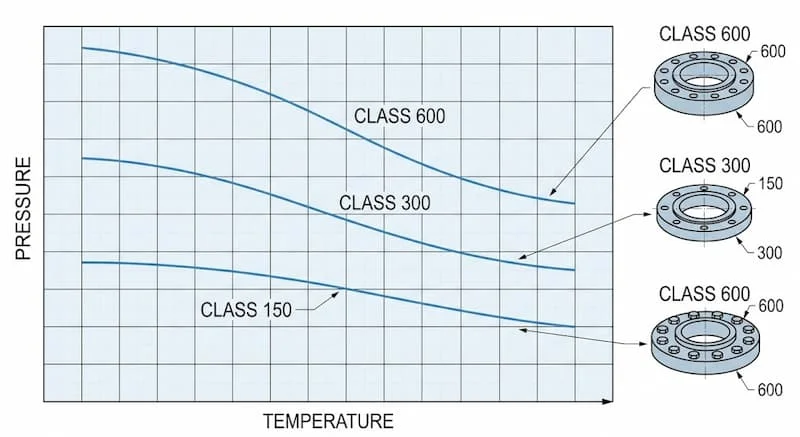

Bảng áp lực mặt bích Class theo nhiệt độ (P-T Ratings)

Như đã đề cập, áp lực làm việc của mặt bích không cố định. Dưới đây là bảng tra nhanh (tham khảo vật liệu thép carbon A105) để bạn thấy sự thay đổi của áp suất theo nhiệt độ:

Tại sao áp lực lại giảm khi nhiệt độ tăng? Đó là do ở nhiệt độ cao, cấu trúc tinh thể kim loại bị giãn nở và trở nên "mềm" hơn, làm giảm giới hạn bền của mặt bích. Vì vậy, khi chọn mặt bích class, bạn tuyệt đối không được bỏ qua thông số nhiệt độ vận hành tối đa của hệ thống.

Thông số kỹ thuật liên quan đến Flange Class

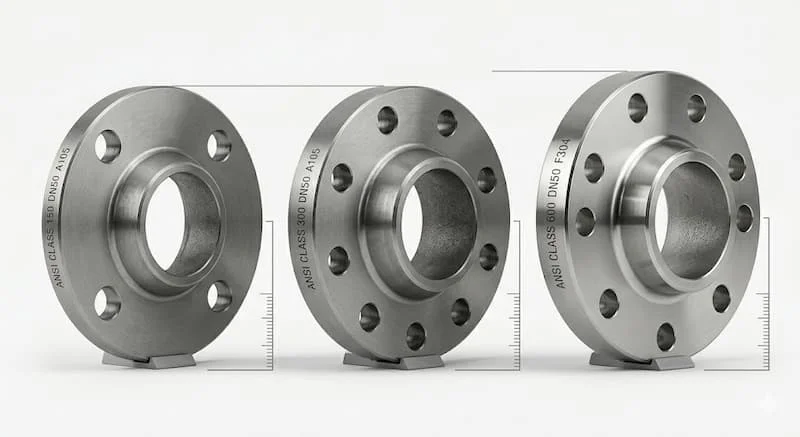

Mỗi cấp Class sẽ quy định các thông số hình học khác nhau cho cùng một kích thước ống (NPS). Cùng một mặt bích DN50 (2 inch), nhưng Class 300 sẽ có các thông số lớn hơn Class 150 ở các điểm sau:

1. OD (Outside Diameter): Đường kính ngoài của mặt bích lớn hơn.

2. Độ dày (Thickness): Thân bích dày hơn để chống lại ứng suất uốn.

3. PCD (Pitch Circle Diameter): Vòng tròn tâm lỗ bulong rộng hơn.

4. Số lỗ bulong và kích thước bulong: Nhiều lỗ hơn hoặc đường kính bulong lớn hơn để tăng lực ép lên gioăng.

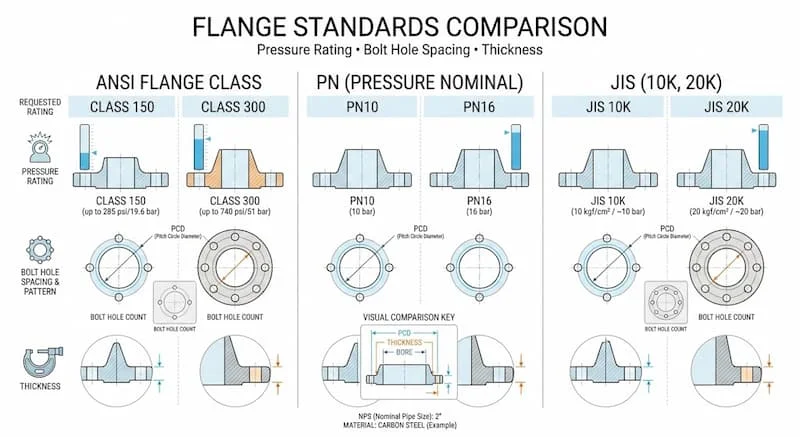

So sánh mặt bích Class với tiêu chuẩn PN và JIS

Trên thị trường hiện nay tồn tại 3 hệ tiêu chuẩn mặt bích chính. Việc quy đổi giữa chúng thường gây nhầm lẫn:

• Class (ANSI/ASME): Tiêu chuẩn Mỹ. Class 150, 300...

• PN (DIN/EN): Tiêu chuẩn Châu Âu. PN10, PN16, PN25... (PN chính là áp lực làm việc tại nhiệt độ thường tính theo Bar).

• JIS: Tiêu chuẩn Nhật Bản. 5K, 10K, 16K, 20K...

Sự tương đương gần đúng:

• Class 150 ≈ PN16 ≈ JIS 10K/16K.

• Class 300 ≈ PN40/PN50 ≈ JIS 20K/30K.

Lưu ý: Sự tương đương này chỉ mang tính tham khảo về áp lực. Về mặt cơ khí, các lỗ bulong của chúng không bao giờ khớp nhau. Bạn không thể lắp một mặt bích Class 150 vào một cái van tiêu chuẩn PN16.

Tại sao mặt bích Class không phải là áp lực cố định?

Đây là phần giải thích sâu giúp bạn nắm vững bản chất kỹ thuật. Tiêu chuẩn ASME B16.5 xây dựng các bảng gọi là Pressure-Temperature Ratings. Mỗi bảng này dành cho một nhóm vật liệu cụ thể (nhóm thép carbon, nhóm thép không gỉ 304, nhóm 316...).

Lý do là vì mỗi loại vật liệu có độ bền cơ học và hệ số giãn nở nhiệt khác nhau. Một mặt bích inox Class 150 sẽ có khả năng chịu áp khác hoàn toàn với một mặt bích thép carbon Class 150 ở cùng một nhiệt độ 300°C. Do đó, "Class" chỉ là một cấp định danh, áp lực thực tế là một hàm số phụ thuộc vào [Vật liệu + Nhiệt độ].

Ứng dụng thực tế của từng cấp mặt bích Class

• Dầu khí: Thường sử dụng từ Class 300 trở lên do áp suất cao và môi trường khắc nghiệt.

• Hơi nóng (Steam): Ưu tiên Class 300 do nhiệt độ cao làm suy giảm khả năng chịu áp của Class 150.

• Xử lý nước & HVAC: Class 150 là lựa chọn kinh tế và phổ biến nhất.

• Hóa chất: Tùy vào nồng độ và nhiệt độ phản ứng mà kỹ sư sẽ chọn Class phù hợp, kết hợp với vật liệu inox hoặc nhựa chuyên dụng.

Sai lầm thường gặp khi chọn mặt bích Class

1. Nghĩ Class 150 là 150 psi: Đây là sai lầm phổ biến nhất. Như bảng tra phía trên, Class 150 có thể chịu tới 285 psi ở nhiệt độ thường.

2. Không tính đến nhiệt độ: Chọn Class 150 cho đường ống dầu nóng 350°C mà chỉ nhìn vào áp suất làm việc 10 Bar (trong khi ở nhiệt độ đó Class 150 chỉ chịu được ~8 Bar).

3. Bỏ qua vật liệu: Không đối chiếu vật liệu thực tế với bảng Pressure-Temperature Ratings của ASME.

FAQ – Câu hỏi thường gặp về Flange Class

1. Flange class là gì?

Là cấp áp lực danh định theo tiêu chuẩn ASME/ANSI của Mỹ, biểu thị khả năng chịu tải của mặt bích dựa trên nhiệt độ và vật liệu.

2. Class 150 có bằng PN16 không?

Về khả năng chịu áp ở nhiệt độ thường, Class 150 (~20 bar) cao hơn PN16 (16 bar). Tuy nhiên, kích thước hình học của chúng hoàn toàn khác nhau, không thể lắp chung.

3. Class càng cao có tốt hơn không?

Về mặt an toàn thì tốt hơn, nhưng Class cao hơn sẽ đi kèm với mặt bích dày hơn, bulong lớn hơn, dẫn đến chi phí vật tư và lắp đặt tăng cao. Nên chọn "vừa đủ" theo tính toán kỹ thuật.

4. Tại sao trên mặt bích Class 150 lại ghi mã A105?

A105 là ký hiệu vật liệu thép carbon rèn (forged carbon steel). Ký hiệu này cùng với chữ "Class 150" giúp kỹ sư xác định chính xác khả năng chịu áp của bích theo bảng tra ASME.

Kết luận

Hiểu đúng mặt bích Class là gì là bước đầu tiên để trở thành một kỹ sư hoặc người mua hàng chuyên nghiệp. Class không đơn thuần là một con số, nó là sự cam kết về độ an toàn của toàn bộ hệ thống áp lực. Việc chọn đúng Class 150, 300 hay 600 không chỉ bảo vệ tài sản, tính mạng mà còn giúp tối ưu hóa chi phí đầu tư cho doanh nghiệp flange class.
