Slip on welding flange là gì?

Slip on welding flange là gì? Trong quá trình thiết kế và thi công hệ thống đường ống, việc lựa chọn phụ kiện kết nối đóng vai trò sống còn đối với độ bền và sự an toàn của toàn bộ công trình. Đứng trước hàng loạt lựa chọn như mặt bích cổ cao (Weld Neck), mặt bích mù (Blind) hay mặt bích ren (Threaded), không ít kỹ sư và đơn vị thu mua phải cân nhắc kỹ lưỡng để cân bằng giữa bài toán kỹ thuật và kinh tế.

Nếu chọn sai loại mặt bích, hệ thống không chỉ đối mặt với nguy cơ rò rỉ nghiêm trọng mà còn làm tăng vọt chi phí vật tư và thời gian lắp đặt. Trong số đó, slip on welding flange nổi lên như một giải pháp phổ biến nhất nhờ tính linh hoạt và giá thành hợp lý. Tuy nhiên, chính vì sự phổ biến này mà nhiều người thường hiểu sai về giới hạn chịu áp hoặc kỹ thuật hàn đặc thù của nó. Tại sao loại mặt bích này lại chiếm ưu thế trong các ngành công nghiệp nhẹ và trung bình? Làm thế nào để khai thác tối đa công năng của nó mà vẫn đảm bảo an toàn? Bài viết dưới đây sẽ phân tích chuyên sâu về mọi khía cạnh của mặt bích trượt hàn giúp bạn có cái nhìn chuẩn xác nhất.

Slip on welding flange là gì?

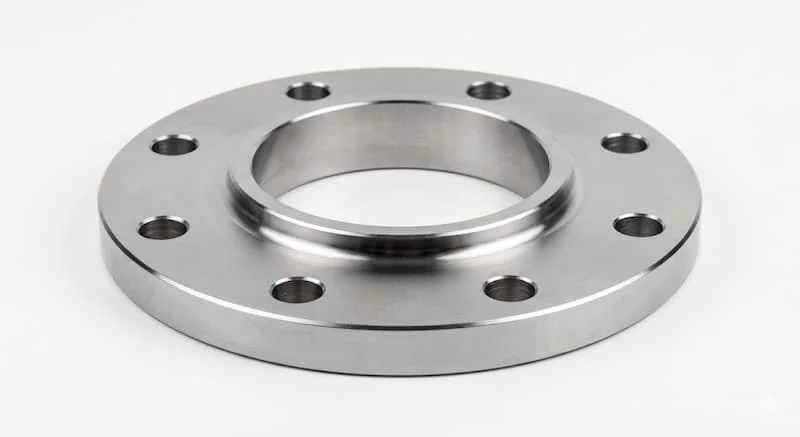

Slip on welding flange (thường gọi là mặt bích trượt) là loại mặt bích có thiết kế lỗ trung tâm lớn hơn đường kính ngoài của ống một chút, cho phép mặt bích "trượt" qua ống dễ dàng trước khi được cố định bằng các mối hàn. Điểm khác biệt cốt lõi của loại này so với dòng cổ cao là nó không có phần cổ hàn dài; thay vào đó, ống sẽ được đưa vào bên trong lòng mặt bích.

Để đảm bảo độ kín và khả năng chịu lực, mặt bích trượt yêu cầu kỹ thuật hàn ở cả hai vị trí: bên trong lòng mặt bích và phía sau lưng bích. Điều này giúp tạo ra một kết nối chắc chắn, dù độ bền mỏi thấp hơn so với mặt bích Weld Neck nhưng lại mang đến sự tiện lợi tối đa trong thi công.

So với các loại bích khác, mặt bích trượt cực kỳ dễ lắp đặt vì người thợ không cần phải cắt ống một cách chính xác tuyệt đối như khi dùng bích cổ hàn. Chỉ cần ống được cắt phẳng và trượt vào đúng vị trí, việc căn chỉnh lỗ bu lông trở nên đơn giản hơn rất nhiều.

Định nghĩa chuẩn: Slip on welding flange là loại mặt bích được thiết kế để trượt vào ống, sau đó được hàn cả bên trong và bên ngoài tại vị trí tiếp xáp để cố định và tạo kín, thường dùng trong các hệ thống có áp suất thấp đến trung bình.

Nguyên lý hoạt động và cấu tạo

Về mặt cấu tạo, một chiếc mặt bích trượt tiêu chuẩn bao gồm các phần chính sau:

• Thân bích: Một đĩa kim loại phẳng (thường là thép hoặc inox) với lỗ trung tâm được gia công chính xác để vừa khít với đường kính ngoài của ống.

• Lỗ bu lông: Các lỗ được khoan định vị quanh thân bích theo tiêu chuẩn (ANSI, JIS, DIN) để kết nối với mặt bích đối diện.

• Bề mặt tiếp xúc (Facing): Có thể là mặt phẳng (Flat Face - FF) hoặc mặt lồi (Raised Face - RF) để đặt gioăng làm kín (gasket).

Nguyên lý hoạt động:

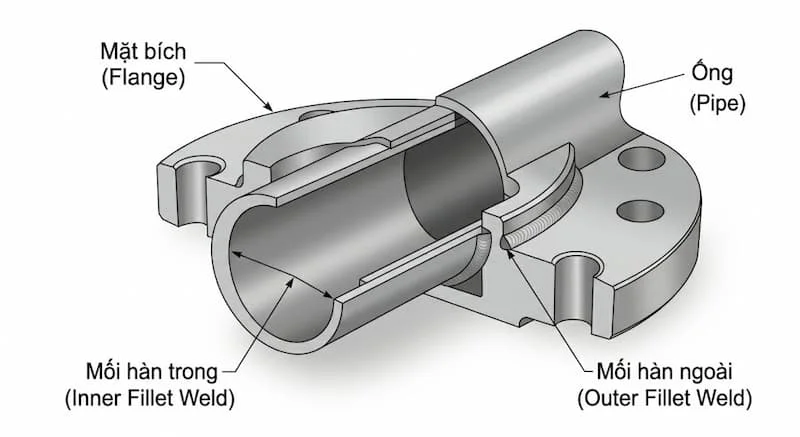

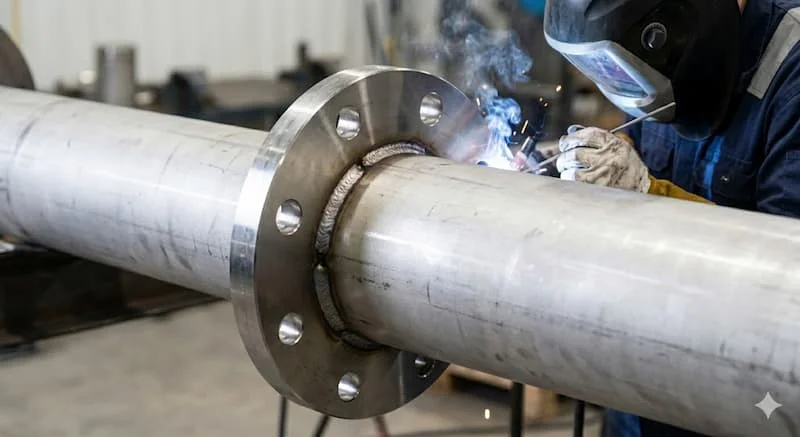

Khi lắp đặt, ống được luồn vào trong mặt bích. Tuy nhiên, ống thường được đặt lùi lại một khoảng nhỏ so với bề mặt bích (thường bằng độ dày thành ống + 3mm) để có không gian thực hiện mối hàn góc (fillet weld) bên trong. Đồng thời, một mối hàn khác được thực hiện ở phía ngoài, nơi tiếp giáp giữa mặt sau của bích và thân ống.

Việc hàn 2 lớp này là cực kỳ quan trọng. Lớp hàn bên trong đảm bảo chất lỏng không thể len lỏi vào khe hở giữa ống và bích, ngăn ngừa hiện tượng ăn mòn kẽ hở. Lớp hàn bên ngoài chịu trách nhiệm giữ chặt mặt bích trên ống, giúp liên kết chịu được áp lực dòng chảy và các rung động vật lý trong hệ thống.

Phân loại slip on welding flange

Để đảm bảo khả năng tương thích hoàn hảo giữa các thiết bị như van, bơm và đường ống, việc hiểu rõ các phân loại của mặt bích trượt là bắt buộc đối với dân kỹ thuật:

Phân loại theo tiêu chuẩn sản xuất

• Tiêu chuẩn Mỹ (ANSI/ASME): Phổ biến nhất là ASME B16.5, định nghĩa các cấp áp suất (Class) như 150, 300, 600...

• Tiêu chuẩn Nhật Bản (JIS): Các dòng 5K, 10K, 16K, 20K.

• Tiêu chuẩn Châu Âu (DIN/EN): Định nghĩa theo áp suất danh nghĩa (PN) như PN10, PN16, PN25...

Phân loại theo bề mặt làm kín (Facing)

• Raised Face (RF): Có gờ lồi lên ở giữa, tập trung áp lực vào phần gioăng, giúp làm kín tốt hơn.

• Flat Face (FF): Bề mặt phẳng hoàn toàn, thường dùng cho các mặt bích bằng gang hoặc hệ thống áp suất thấp để tránh nứt vỡ khi siết bu lông.

Phân loại theo vật liệu

• Thép carbon (A105, Q235): Giá rẻ, chịu nhiệt tốt, dùng cho dầu khí, nước.

• Inox (304/304L, 316/316L): Chống ăn mòn tuyệt vời, dùng trong hóa chất, thực phẩm.

• Thép hợp kim: Dùng cho các môi trường nhiệt độ cực cao hoặc tính chất hóa lý đặc thù.

Insight: Tiêu chuẩn không chỉ quyết định kích thước mà còn quyết định biên độ chịu tải. Một mặt bích JIS 10K không thể lắp vừa vào hệ thống đang dùng tiêu chuẩn ANSI Class 150 dù cùng kích thước đường ống.

Thông số kỹ thuật quan trọng

Khi đặt mua hoặc thiết kế hệ thống sử dụng mặt bích trượt, bạn cần đặc biệt lưu ý đến các thông số sau để tránh rủi ro hệ thống:

1. Kích thước danh nghĩa (DN hoặc Inch): Phải tương ứng với kích thước ngoài của ống ($O.D$).

2. Cấp áp lực (Class/PN/K): Đây là giới hạn áp suất vận hành ở nhiệt độ tiêu chuẩn. Chọn sai Class là nguyên nhân hàng đầu dẫn đến nứt mặt bích hoặc nổ đường ống khi áp suất tăng đột ngột.

3. Đường kính lỗ trong ($ID$): Đối với bích trượt, lỗ này luôn lớn hơn ống khoảng $1–3\text{ mm}$ tùy kích cỡ để ống có thể trượt qua dễ dàng.

4. Độ dày thân bích: Quyết định khả năng chống biến dạng khi siết bu lông.

5. Số lượng và đường kính lỗ bu lông: Đảm bảo khớp với các thiết bị kết nối như van hay máy bơm.

Việc nhầm lẫn giữa Class 150 và Class 300 hoặc sai lệch tiêu chuẩn (ví dụ lấy bích hệ mét lắp cho ống hệ inch) sẽ khiến bạn không thể thực hiện lắp ghép, gây lãng phí thời gian và chi phí vận chuyển cực lớn.

So sánh slip on flange vs weld neck flange

Đây là hai loại mặt bích "đối đầu" nhau nhiều nhất trong các dự án. Hãy cùng nhìn vào bảng so sánh thực tế:

Kết luận: mặt bích trượt là lựa chọn tối ưu cho các hệ thống HVAC, nước sinh hoạt, PCCC hoặc các đường ống công nghiệp không yêu cầu áp lực quá khắc nghiệt. Ngược lại, nếu hệ thống có sự rung động mạnh hoặc sốc nhiệt, mặt bích cổ cao mới là giải pháp an toàn.

Tại sao slip on flange cực kỳ phổ biến?

Không phải ngẫu nhiên mà 70% các công trình dân dụng và công nghiệp nhẹ ưu tiên loại mặt bích này:

• Tiết kiệm ngân sách: Chi phí sản xuất thấp dẫn đến giá thành đầu vào rẻ hơn bích cổ cao từ 20-40%.

• Tốc độ thi công: Không yêu cầu độ chính xác tuyệt đối khi cắt ống, giúp giảm sai số và đẩy nhanh tiến độ lắp đặt.

• Tính sẵn có: Do nhu cầu cao, bạn có thể dễ dàng tìm mua các loại bích trượt thép carbon hay inox tại bất kỳ đại lý vật tư nào.

• Linh hoạt trong không gian hẹp: Do không có phần cổ dài, bích trượt dễ dàng xoay chuyển và lắp đặt trong các góc khuất hoặc không gian hạn chế.

Ứng dụng thực tế của mặt bích trượt

Bạn sẽ tìm thấy sự hiện diện của loại mặt bích này trong rất nhiều hệ thống:

• Hệ thống xử lý nước & PCCC: Nơi áp suất thường duy trì ở mức trung bình ($< 16\text{ bar}$).

• Hệ thống điều hòa thông gió (HVAC): Các đường ống dẫn nước lạnh, nước ngưng.

• Nhà máy thực phẩm & dược phẩm: Sử dụng phiên bản bích trượt inox 304/316 để đảm bảo vệ sinh và chống ăn mòn.

• Ngành dầu khí hạ nguồn: Dùng cho các đường ống dẫn lưu huỳnh hoặc khí đốt áp thấp.

Sai lầm thường gặp và hệ quả

Dù dễ lắp, nhưng mặt bích trượt vẫn tiềm ẩn rủi ro nếu người dùng chủ quan:

1. Dùng cho áp suất quá cao: Cố tình dùng bích trượt Class 150 cho hệ thống đòi hỏi Class 300 có thể gây rách mối hàn góc.

2. Chỉ hàn một phía: Nhiều thợ hàn bỏ qua mối hàn bên trong vì ngại khó. Hệ quả là nước xâm nhập vào kẽ hở giữa ống và bích, gây rỉ sét từ bên trong và rò rỉ sau vài tháng.

3. Không kiểm tra khe hở (Gap): Nếu khoảng cách giữa đầu ống và mặt bích không đúng, mối hàn bên trong có thể làm hỏng bề mặt làm kín (Facing).

4. Chọn sai vật liệu: Dùng bích thép thường cho ống inox hoặc ngược lại sẽ gây ra ăn mòn điện hóa, làm hỏng mối hàn nhanh chóng.

Cách chọn mặt bích trượt đúng chuẩn

Để chọn đúng sản phẩm, hãy tuân thủ Checklist chuyên gia sau:

• [ ] Xác định tiêu chuẩn hệ thống: Đang dùng ANSI (Mỹ), JIS (Nhật) hay DIN (Đức)?

• [ ] Xác định áp suất vận hành: Luôn chọn Class bích lớn hơn hoặc bằng áp suất tối đa của hệ thống.

• [ ] Chọn vật liệu tương đồng: Ống Inox dùng bích Inox, ống thép dùng bích thép.

• [ ] Kiểm tra loại mặt tiếp xúc: Bạn cần mặt lồi (RF) hay mặt phẳng (FF)? Điều này quyết định loại gioăng (gasket) đi kèm.

• [ ] Yêu cầu chứng chỉ CO/CQ: Đảm bảo nguồn gốc và chất lượng thép để tránh bích bị nứt trong quá trình hàn.

Tip: Nếu hệ thống của bạn có bơm công suất lớn gây rung lắc mạnh, hãy cân nhắc chuyển sang mặt bích Weld Neck ở các vị trí gần bơm để đảm bảo mối liên kết không bị mỏi.

FAQ - Những câu hỏi thường gặp

1. Slip on welding flange khác gì weld neck flange?

Bích Slip-on trượt ngoài ống và hàn 2 lớp (mối hàn góc), trong khi Weld Neck có cổ hàn đối đầu trực tiếp vào ống. Weld Neck chịu áp tốt hơn nhưng Slip-on rẻ và dễ lắp hơn.

2. Có thể dùng bích trượt cho áp suất cao không?

Thường thì không. Các tiêu chuẩn khuyên dùng bích trượt cho áp thấp đến trung bình. Ở áp suất cực cao, mối hàn góc của bích trượt dễ bị phá hủy hơn mối hàn đối đầu.

3. Tại sao phải hàn cả mặt trong và mặt ngoài?

Mặt ngoài chịu lực cơ học, mặt trong ngăn chất lỏng tiếp xúc với khe hở giữa ống và bích, phòng chống ăn mòn và rò rỉ tuyệt đối.

4. Nên chọn inox hay thép carbon?

Inox dành cho môi trường hóa chất, ẩm ướt hoặc yêu cầu sạch. Thép carbon dành cho dầu khí, nước sạch để tối ưu chi phí.

Kết luận

Mặt bích slip on welding flange là một lựa chọn thông minh cho những ai muốn tối ưu hóa chi phí đầu tư mà vẫn đảm bảo hiệu năng vận hành ổn định cho hệ thống. Tuy nhiên, sự "dễ tính" của nó trong lắp đặt không đồng nghĩa với việc lơ là trong khâu lựa chọn thông số kỹ thuật. Một quyết định đúng đắn dựa trên tiêu chuẩn, áp suất và vật liệu sẽ bảo vệ hệ thống của bạn khỏi những rủi ro rò rỉ không đáng có.
