TTMA flange standard là gì?

TTMA flange standard là gì?Trong lĩnh vực vận tải nhiên liệu và hóa chất, việc kết nối an toàn giữa xe bồn và hệ thống nạp xả là yếu tố kiên quyết để ngăn ngừa thảm họa môi trường và cháy nổ. Đã có không ít tình huống dở khóc dở cười khi các kỹ thuật viên cố gắng lắp đặt hệ thống van xả cho xe bồn nhưng phát hiện ra các mặt bích không hề khớp nhau, mặc dù kích thước đường ống trông có vẻ tương đồng.

Sự nhầm lẫn tai hại giữa TTMA flange standard và các tiêu chuẩn công nghiệp phổ biến như ANSI hay DIN không chỉ gây lãng phí thời gian mà còn dẫn đến nguy cơ rò rỉ chất lỏng nguy hiểm. Hệ quả là chi phí thay thế đội lên cao và xe phải ngừng hoạt động để sửa chữa. Bạn cần hiểu rằng TTMA là một tiêu chuẩn đặc thù, được thiết kế riêng biệt và không thể thay thế tùy tiện bằng các loại mặt bích thông thường. Bài viết này sẽ cung cấp cái nhìn chuyên sâu về tiêu chuẩn TTMA, giúp bạn hiểu đúng và ứng dụng chính xác cho hệ thống của mình.

TTMA flange standard là gì?

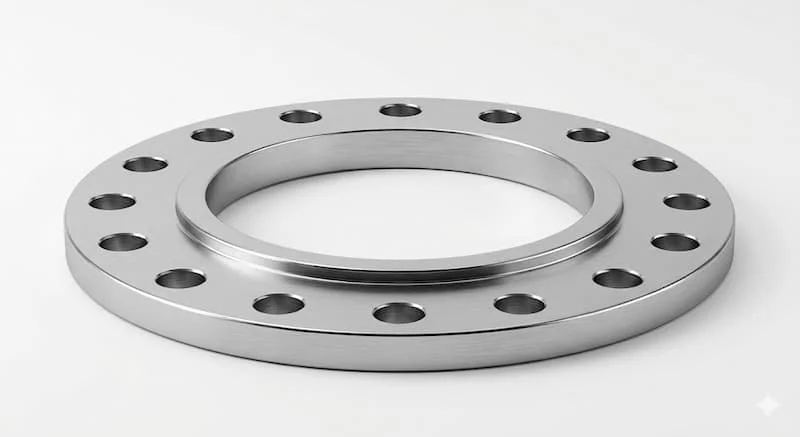

TTMA flange standard là bộ tiêu chuẩn về kích thước và đặc tính kỹ thuật của mặt bích được thiết lập bởi Hiệp hội các nhà sản xuất xe bồn (Tank Truck Manufacturers Association - TTMA). Khác với các mặt bích dùng trong nhà máy lọc dầu hay hệ thống cấp nước vốn ưu tiên khả năng chịu áp suất cực cao, mặt bích TTMA được tối ưu hóa cho trọng lượng nhẹ và tính linh hoạt trong quá trình vận chuyển.

Đặc điểm nhận dạng lớn nhất của tiêu chuẩn này là thiết kế mỏng hơn và cấu hình lỗ bu lông đặc trưng, chuyên dụng cho các thiết bị trên xe bồn như van đáy, họng xả, và nắp manhole. Vì ngành vận tải yêu cầu tối ưu tải trọng, mặt bích TTMA thường được chế tạo để giảm thiểu khối lượng vật liệu mà vẫn đảm bảo độ kín khít tuyệt đối cho các khớp nối.

Định nghĩa chuẩn: TTMA flange standard là tiêu chuẩn mặt bích chuyên dụng được phát triển bởi Hiệp hội các nhà sản xuất xe bồn, thiết kế riêng cho các ứng dụng kết nối trên xe xitec và hệ thống nạp/xả chất lỏng lưu động, ưu tiên tính gọn nhẹ và an toàn trong tháo lắp.

Bản chất và nguyên lý thiết kế TTMA flange

Nguyên lý cốt lõi của TTMA flange standard nằm ở sự cân bằng giữa an toàn vận hành và tính linh hoạt. Trong ngành vận tải chất lỏng, các mối nối thường xuyên phải tháo lắp để kết nối ống dẫn tại kho bãi, do đó thiết kế mặt bích phải hỗ trợ việc thao tác nhanh và chính xác.

Về cấu tạo, mặt bích TTMA thường có bề mặt phẳng (Flat Face) và độ dày mỏng hơn đáng kể so với mặt bích ANSI Class 150. Điều này không phải do tiêu chuẩn kém bền hơn, mà vì xe bồn thường vận hành ở dải áp suất thấp đến trung bình, nơi mà một mặt bích quá dày sẽ chỉ làm tăng thêm tải trọng vô ích cho xe.

Insight: TTMA ưu tiên khả năng chống rò rỉ trong điều kiện rung lắc liên tục khi xe di chuyển trên đường. Việc chuẩn hóa kích thước lỗ bu lông giúp các thiết bị từ nhiều nhà sản xuất khác nhau (như van của OPW, Civacon hay Dixon) có thể lắp lẫn hoàn hảo trên cùng một bồn chứa chất lỏng.

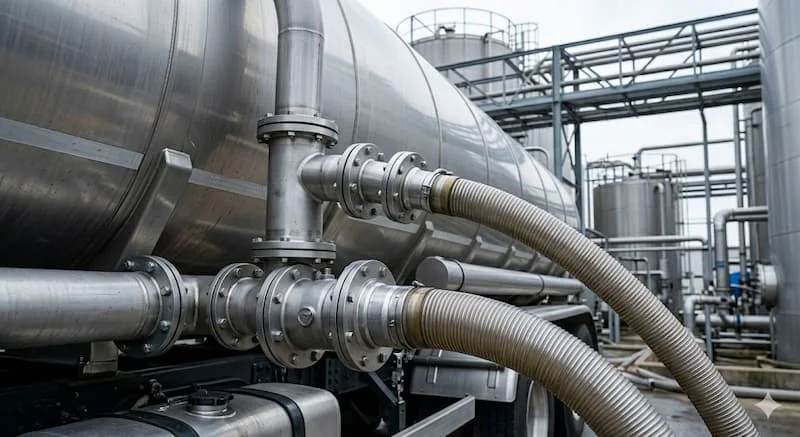

Kích thước và thông số TTMA flange

Để chọn đúng mặt bích TTMA, kỹ thuật viên cần nắm vững các thông số hình học cơ bản. Việc chỉ dựa vào đường kính ống là không đủ, vì khoảng cách lỗ bu lông của TTMA hoàn toàn khác biệt với các hệ tiêu chuẩn khác.

• Đường kính danh nghĩa: Thường gặp nhất là các kích thước 3 inch, 4 inch và 6 inch – vốn là các kích cỡ tiêu chuẩn của họng xả xe bồn.

• Số lỗ bu lông: TTMA thường sử dụng số lượng lỗ lớn (ví dụ 8 hoặc 12 lỗ cho kích thước 4 inch) để phân bổ lực ép đều lên gioăng (gasket), đảm bảo độ kín dù mặt bích mỏng.

• Khoảng cách lỗ (Bolt Circle): Đây là thông số "tử huyệt". Khoảng cách tâm lỗ của TTMA 4 inch sẽ không khớp với ANSI 4 inch dù cả hai đều dùng cho ống phi 114mm.

• Độ dày flange: Thường dao động từ 1/4 inch đến 3/8 inch đối với vật liệu nhôm, mỏng hơn nhiều so với tiêu chuẩn công nghiệp nặng.

Nhấn mạnh: TTMA không sử dụng hệ phân cấp Class (như Class 150, 300). Bạn phải tra cứu đúng bảng kích thước TTMA để đảm bảo mọi lỗ bu lông đều trùng khớp tuyệt đối.

Phân loại TTMA flange

Dựa trên vị trí lắp đặt và đặc tính chất lỏng vận chuyển, mặt bích TTMA được chia thành các loại chính sau:

Theo ứng dụng thực tế:

• Bottom loading flange: Dùng cho các hệ thống nạp liệu từ dưới đáy xe bồn, yêu cầu độ chính xác cực cao để khớp với họng nạp tại kho xăng dầu.

• Manhole flange: Sử dụng tại vị trí nắp bồn, nơi cần độ kín để ngăn bay hơi nhiên liệu nhưng vẫn dễ mở để kiểm tra.

Theo vật liệu chế tạo:

• Hợp kim nhôm: Loại phổ biến nhất nhờ trọng lượng siêu nhẹ, chống ăn mòn tự nhiên, thường dùng cho xe chở xăng dầu.

• Thép carbon hoặc thép không gỉ: Dùng cho các loại xe bồn chở hóa chất có tính ăn mòn cao hoặc yêu cầu độ bền cơ học lớn hơn.

Theo thiết kế cơ khí:

• Flange tiêu chuẩn: Loại có gờ để hàn trực tiếp vào đường ống.

• Flange đặc biệt: Loại tích hợp sẵn trong các cụm van hoặc khớp nối nhanh.

So sánh TTMA flange vs ANSI/DIN flange

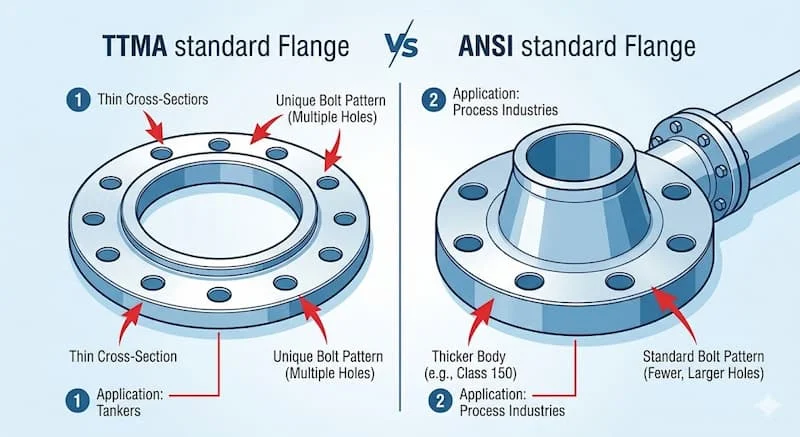

Nhiều người vẫn cố gắng tìm cách "độ" hoặc chế cháo để dùng mặt bích ANSI cho xe bồn. Hãy nhìn vào bảng so sánh dưới đây để thấy tại sao điều đó là bất khả thi:

Kết luận: Bạn không thể thay thế trực tiếp TTMA bằng ANSI hay DIN mà không qua bộ chuyển đổi (adapter). Việc cố tình siết lệch bu lông sẽ gây biến dạng mặt bích và dẫn đến thảm họa rò rỉ chất lỏng.

Tại sao TTMA flange không phổ biến trong dân dụng?

Nếu bạn làm trong ngành cấp thoát nước hay HVAC, có thể bạn chưa bao giờ nghe tới tiêu chuẩn này. Lý do rất đơn giản:

1. Ngành đặc thù: TTMA ra đời để phục vụ riêng cho Hiệp hội các nhà sản xuất xe bồn.

2. Giới hạn ứng dụng: Thiết kế mỏng của TTMA không phù hợp cho các hệ thống đường ống chôn ngầm hoặc chịu áp lực nước va (water hammer) mạnh trong công nghiệp.

3. Yêu cầu kỹ thuật riêng: Phụ kiện đi kèm như gioăng TTMA cũng là loại đặc thù, khó tìm thấy ở các cửa hàng điện nước thông thường.

Ứng dụng thực tế của TTMA flange

Sức mạnh của TTMA flange standard được thể hiện rõ nhất trong các chuỗi cung ứng chất lỏng:

• Xe bồn chở xăng dầu: Đây là "đất diễn" chính của TTMA. Toàn bộ hệ thống van thở, van đáy và họng xả API đều sử dụng mặt bích chuẩn TTMA để đảm bảo tính đồng bộ trên toàn thế giới.

• Xe bồn hóa chất: Sử dụng các phiên bản bằng thép không gỉ để vận chuyển các chất lỏng có độ pH khắc nghiệt.

• Hệ thống nạp/xả tại kho cảng: Các tay bơm (loading arms) tại kho xăng dầu thường có đầu kết nối tương thích với mặt bích TTMA trên xe để đảm bảo quy trình nạp kín.

Sai lầm thường gặp khi làm việc với mặt bích TTMA

Sai lầm lớn nhất là tư duy "râu ông nọ cắm cằm bà kia". Việc cố gắng dùng một mặt bích thép ANSI mài bớt lỗ để lắp vào van TTMA nhôm là hành động cực kỳ nguy hiểm.

• Không kiểm tra kích thước: Nhìn qua tưởng 4 inch là giống nhau nhưng khi đặt vào thì lỗ bu lông bị lệch chỉ vài milimet.

• Chọn sai vật liệu: Dùng mặt bích nhôm cho xe chở hóa chất mạnh sẽ dẫn đến tình trạng ăn mòn thủng mặt bích chỉ sau vài chuyến hàng.

• Hệ quả: Rò rỉ hóa chất ra môi trường không chỉ gây thiệt hại kinh tế mà còn dẫn đến các vấn đề pháp lý và an toàn cháy nổ nghiêm trọng.

Cách chọn TTMA flange đúng chuẩn

Để hệ thống của bạn vận hành trơn tru, hãy tuân thủ Checklist chuyên gia dưới đây:

• [ ] Xác định loại xe bồn: Xe chở xăng dầu thông thường hay xe chở hóa chất đặc thù?

• [ ] Kiểm tra kích thước chuẩn TTMA: Bạn cần bích 3", 4" hay 6"? Hãy đo chính xác khoảng cách giữa các tâm lỗ bu lông.

• [ ] Chọn vật liệu phù hợp: Ưu tiên hợp kim nhôm để giảm tải trọng cho xe xăng dầu; chọn thép inox cho hóa chất.

• [ ] Kiểm tra độ tương thích: Đảm bảo mặt bích khớp hoàn toàn với các linh kiện khác như van API hoặc khớp nối nhanh của xe.

• [ ] Nguồn gốc uy tín: Chỉ mua từ các nhà cung cấp có chứng chỉ xuất xứ rõ ràng cho ngành xe bồn.

Lưu ý lắp đặt: Luôn sử dụng đúng loại gioăng (gasket) chuẩn TTMA và siết bu lông theo sơ đồ đối xứng để lực ép được dàn đều, tránh làm biến dạng mặt bích nhôm vốn mềm hơn thép.

FAQ - Những câu hỏi thường gặp

1. TTMA flange standard có thay bằng ANSI được không?

Không. Kích thước lỗ bu lông và độ dày của chúng hoàn toàn khác nhau. Nếu cần kết nối, bạn phải sử dụng một bộ chuyển đổi (Adapter) chuyên dụng.

2. TTMA flange dùng cho áp suất bao nhiêu?

Thông thường mặt bích TTMA chịu được áp suất vận hành khoảng 50 - 125 PSI, tùy vào vật liệu và thiết kế cụ thể.

3. Nên chọn mặt bích TTMA nhôm hay thép?

Nếu bạn cần tối ưu khối lượng xe để chở được nhiều xăng dầu hơn, hãy chọn nhôm. Nếu vận chuyển hóa chất ăn mòn, thép không gỉ là bắt buộc.

4. Tại sao số lỗ bu lông trên bích TTMA thường nhiều hơn bích thường?

Vì mặt bích TTMA mỏng, việc có nhiều lỗ bu lông giúp lực ép gioăng đều hơn, ngăn chặn rò rỉ tốt hơn trong điều kiện rung lắc của xe bồn.

Kết luận

Hiểu rõ về TTMA flange standard là chìa khóa để vận hành hệ thống xe bồn một cách an toàn và chuyên nghiệp. Đây không chỉ là câu chuyện về một phụ kiện cơ khí, mà là tiêu chuẩn bảo đảm cho sự liền mạch của chuỗi vận tải chất lỏng toàn cầu. Việc tuân thủ đúng tiêu chuẩn, không thay thế tùy tiện và lựa chọn vật liệu chính xác sẽ giúp bạn tiết kiệm chi phí bảo trì và tránh được những rủi ro đáng tiếc.
