BS4504 PN16 flange là gì?

BS4504 PN16 flange là gì? Bạn đã bao giờ gặp tình huống dở khóc dở cười khi lắp đặt đường ống: mọi thứ đã sẵn sàng, nhưng khi đưa mặt bích vào thì các lỗ bu lông lại lệch nhau hoàn toàn, không thể nào kết nối được? Đây là một sai lầm kinh điển, cực kỳ phổ biến trong ngành cơ khí, xuất phát từ sự nhầm lẫn tai hại giữa các tiêu chuẩn mặt bích khác nhau, đặc biệt là dòng bs4504 pn16 flange.

PN16 là một cấp áp suất cực kỳ phổ biến, xuất hiện trong hầu hết các hệ thống nước và công nghiệp nhẹ, nhưng chính sự phổ biến này lại khiến nó dễ bị hiểu sai nhất. Việc chọn sai tiêu chuẩn mặt bích không chỉ khiến hệ thống không thể lắp đặt được mà còn tiềm ẩn nguy cơ rò rỉ nghiêm trọng khi vận hành, dẫn đến tốn kém chi phí sửa chữa và thời gian dừng máy. Mục tiêu của bài viết này là cung cấp cái nhìn chuyên sâu, giúp bạn hiểu đúng bản chất, thông số của bs4504 pn16 flange để luôn đưa ra lựa chọn chính xác cho dự án của mình.

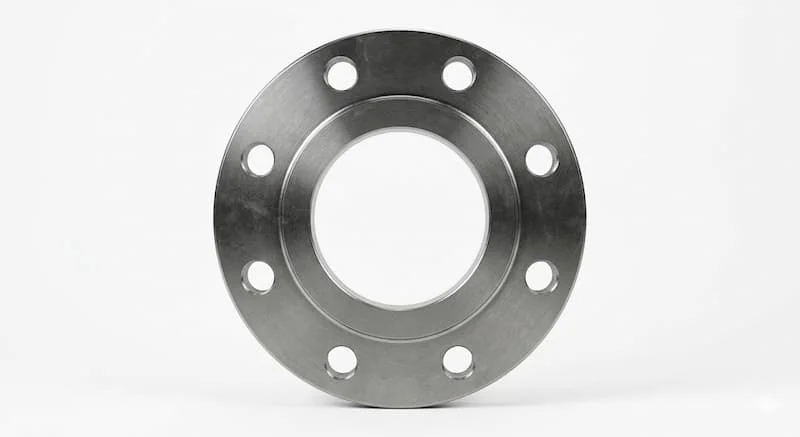

BS4504 PN16 flange là gì?

BS4504 PN 16 flange là loại mặt bích được thiết kế và sản xuất theo tiêu chuẩn BS4504 của Viện Tiêu chuẩn Anh (British Standards - BS). Tiêu chuẩn này quy định về kích thước, vật liệu và dải áp suất cho các loại mặt bích khác nhau.

Ý nghĩa cụ thể của ký hiệu này:

• BS4504: Mã số tiêu chuẩn cụ thể của Anh Quốc cho mặt bích.

• PN16: Viết tắt của "Pressure Nominal" (Áp suất danh nghĩa), con số 16 biểu thị cấp áp suất làm việc định mức là 16 bar (tương đương khoảng $1.6 \text{ MPa}$ hoặc $232 \text{ psi}$) ở nhiệt độ thường.

Định nghĩa chuẩn: BS4504PN16 flange là mặt bích tuân thủ tiêu chuẩn BS4504 của Anh, được xếp hạng với cấp áp lực PN16 (tương đương 16 bar), chuyên dụng cho kết nối đường ống và thiết bị trong các hệ thống cấp thoát nước, HVAC và các nhà máy công nghiệp.

Bản chất & nguyên lý hoạt động

Về mặt bản chất, bs4504 pn 16 flange đóng vai trò là phụ kiện kết nối quan trọng để liên kết các đoạn ống, van, bơm hoặc các thiết bị khác trong hệ thống lại với nhau một cách chắc chắn và có thể tháo rời.

Nguyên lý hoạt động: Quá trình tạo kín của kết nối mặt bích được thực hiện dựa trên cơ chế siết lực bu lông. Giữa bề mặt hai mặt bích đối diện sẽ được đặt một gioăng (gasket) làm kín (như gioăng cao su, gioăng EPDM cho nước hoặc gioăng chịu hóa chất). Khi siết bu lông với lực đều, gioăng sẽ bị nén lại, điền đầy các khe hở nhỏ nhất trên bề mặt bích, tạo ra một rào cản ngăn chặn chất lỏng hoặc khí rò rỉ ra ngoài.

Hiệu quả của mối nối mặt bích chịu ảnh hưởng lớn bởi ba yếu tố then chốt:

1. Áp suất vận hành: Phải đảm bảo không vượt quá 16 bar của chuẩn PN16.

2. Nhiệt độ: Nhiệt độ tăng cao sẽ làm giảm khả năng chịu áp lực của vật liệu thép hoặc inox.

3. Vật liệu: Sự tương thích giữa vật liệu bích, vật liệu gioăng và môi chất chảy bên trong.

Insight: Flange không chỉ là phụ kiện kết nối đơn thuần; nó chính là một điểm chịu áp lực trực tiếp của hệ thống. Hiểu đúng bản chất này giúp bạn lựa chọn đúng loại và vật liệu để đảm bảo an toàn lâu dài.

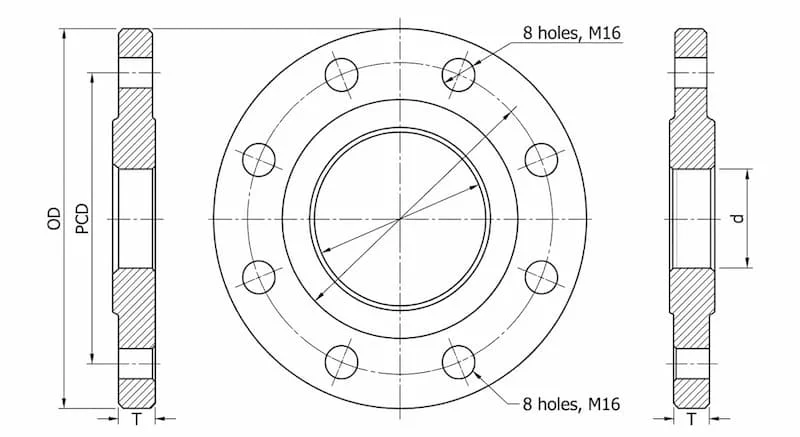

Kích thước & thông số BS4504 PN16 flange

Đây là phần quan trọng nhất để tránh lỗi lắp không khớp. Đừng bao giờ giả định rằng PN16 thì mọi kích thước đều giống nhau. bs4504 pn 16 flange có bảng thông số kỹ thuật riêng biệt cho từng đường kính danh nghĩa (DN) khác nhau.

Các thông số kích thước then chốt bạn bắt buộc phải kiểm tra và đối chiếu:

• Đường kính danh nghĩa ($DN$): Kích thước tương ứng với kích thước ống (ví dụ DN50 cho ống phi 60mm, DN100 cho ống phi 114mm).

• Đường kính ngoài ($O.D$): Tổng đường kính của toàn bộ mặt bích.

• Đường kính vòng tròn bu lông ($PCD$ - Pitch Circle Diameter): Đường kính đi qua tâm của các lỗ bu lông. Đây là thông số quyết định khả năng lắp khớp.

• Số lỗ bu lông: Số lượng lỗ bu lông được khoan trên mặt bích.

• Đường kính lỗ bu lông: Kích thước của lỗ bu lông (ví dụ M16 cho lỗ 18mm).

• Độ dày flange ($T$): Độ dày của phần thân mặt bích.

Nhấn mạnh: Cấp áp lực PN16 không đồng nghĩa với việc các kích thước hình học sẽ giống với các tiêu chuẩn khác như ANSI Class 150. Bạn bắt buộc phải tra bảng chuẩn của tiêu chuẩn bs4504 pn16 trước khi tiến hành đặt hàng hoặc lắp đặt để tránh lãng phí thời gian và chi phí.

Phân loại BS4504 PN 16 flange

Tiêu chuẩn BS4504 cung cấp nhiều kiểu dáng và vật liệu khác nhau để phù hợp với từng nhu cầu cụ thể của ứng dụng PN16:

• Phân loại theo kiểu dáng (Type):

  • Slip-on Flange (bích rỗng): Loại phổ biến nhất, ống được trượt vào trong và hàn cả bên trong và bên ngoài để cố định.

  • Weld Neck Flange (bích cổ cao): Có phần cổ dài để hàn đối đầu (butt weld) trực tiếp với ống, chịu được áp suất và sốc nhiệt tốt hơn.

  • Blind Flange (bích mù): Loại bích đặc, không có lỗ ở tâm, dùng để bịt đầu ống.

  • Plate Flange (bích phẳng): Thiết kế đơn giản, giá thành rẻ, dùng cho các ứng dụng áp suất thấp hơn và nước.

• Phân loại theo vật liệu:

  • Thép carbon (A105, Q235): Phổ biến, giá rẻ, dùng cho nước sạch, dầu khí nhẹ.

  • Inox (SS304, SS316): Chống ăn mòn tuyệt vời, dùng trong môi trường hóa chất, thực phẩm.

• Phân loại theo bề mặt làm kín (Facing):

  • Raised Face (RF - Mặt lồi): Có gờ lồi quanh lỗ tâm để tập trung áp lực lên gioăng, làm kín tốt hơn.

  • Flat Face (FF - Mặt phẳng): Bề mặt phẳng hoàn toàn, dùng cho bích bằng gang để tránh nứt khi siết bu lông.

So sánh BS4504 PN16 vs DIN PN16 vs ANSI 150

Đây là phần "gỡ rối" cho sự nhầm lẫn giữa ba dòng PN16 phổ biến nhất thị trường:

Kết luận: Tuyệt đối không thể giả định thay thế hoàn toàn bs4504 pn16 bằng ANSI Class 150 mà không qua bộ chuyển đổi. Giữa bs4504 pn16 và DIN PN16 có sự tương đồng nhất định về kích thước $PCD$ ở nhiều DN, tuy nhiên, bạn bắt buộc phải kiểm tra kỹ bảng thông số PCD và số lỗ của từng loại trước khi dùng chung để tránh sự cố lắp không vừa ở các DN lớn.

Tại sao PN16 là lựa chọn phổ biến?

Cấp áp suất PN16 ($16 \text{ bar}$) đã trở thành một tiêu chuẩn "vàng" cho rất nhiều hệ thống bởi những lý do thực tế sau:

1. Phù hợp đa số hệ thống nước: Mức áp suất 16 bar đáp ứng tốt nhu cầu của hầu hết các hệ thống cấp thoát nước, hệ thống tưới tiêu và các mạng lưới nước sinh hoạt trong tòa nhà.

2. Giá thành hợp lý: So với các cấp áp lực cao hơn (như PN25, PN40), bs4504 pn16 flange có độ dày thân mỏng hơn, tốn ít vật liệu hơn, dẫn đến giá thành sản xuất và giá bán cạnh tranh hơn.

3. Dễ tìm trên thị trường: Do nhu cầu sử dụng cực lớn, các loại mặt bích PN16 luôn có sẵn tại kho của hầu hết các nhà cung cấp vật tư ngành nước và công nghiệp.

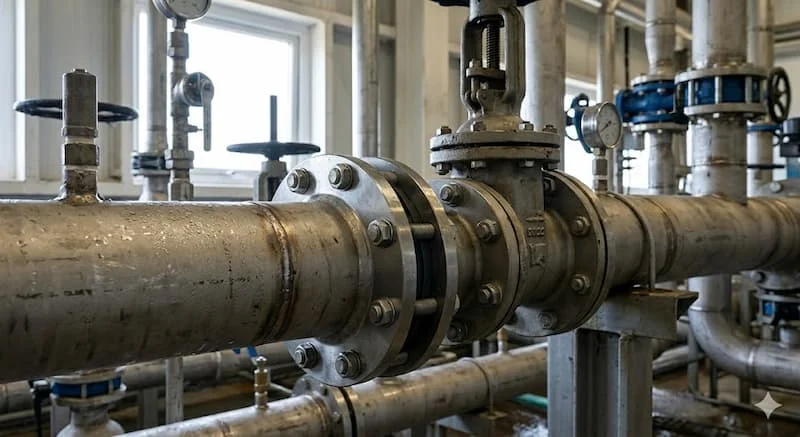

Ứng dụng thực tế của BS4504 PN16 flange

Với dải áp suất trung bình và giá thành hợp lý, bs4504 pn16 flange được ứng dụng rộng rãi trong:

• Hệ thống cấp thoát nước: Kết nối các đường ống nước chính, van cổng, van một chiều, bơm cấp nước trong các tòa nhà, khu dân cư.

• HVAC (Sưởi, thông gió, điều hòa không khí): Dùng trong hệ thống nước lạnh (Chiller) của máy lạnh trung tâm.

• Nhà máy sản xuất: Các hệ thống dẫn chất lỏng công nghiệp áp suất thấp và không ăn mòn mạnh (khi dùng thép carbon).

• Hệ thống PCCC (Phòng cháy chữa cháy): Đặc biệt là các đường ống và thiết bị chịu áp lực trung bình trong hệ thống sprinkler.

Sai lầm thường gặp

Sử dụng bs4504 pn 16 flange không đúng tiêu chuẩn sẽ dẫn đến những hậu quả tai hại:

1. Nhầm PN16 với Class 150: Đây là sai lầm phổ biến nhất, khiến lỗ bu lông không khớp.

2. Giả định kích thước giống nhau: Không tra bảng $PCD$ mà chỉ mua dựa trên DN và PN.

3. Chọn sai vật liệu: Dùng bích thép carbon mạ kẽm cho hệ thống dẫn nước uống hoặc thực phẩm.

Hệ quả: Mối nối sẽ bị rò rỉ ngay lập tức hoặc sau một thời gian ngắn vận hành, có thể gây hỏng hệ thống nghiêm trọng và tốn chi phí sửa chữa cực lớn do phải tháo bỏ, mua lại và lắp đặt lại.

Cách chọn BS4504 PN 16 flange đúng chuẩn

Để hệ thống vận hành ổn định, bạn hãy tuân thủ Checklist chuyên gia khi lựa chọn:

• [ ] Xác định DN (kích thước ống): Đo chính xác đường kính ngoài của ống để chọn DN bích tương ứng.

• [ ] Kiểm tra áp suất hệ thống: Đảm bảo áp suất vận hành tối đa không bao giờ vượt quá 16 bar.

• [ ] Chọn vật liệu phù hợp: Thép carbon cho nước thường, dầu khí nhẹ; Inox cho hóa chất, thực phẩm.

• [ ] Đối chiếu tiêu chuẩn (BS4504): Bắt buộc phải xác nhận trên mặt bích có ghi rõ tiêu chuẩn BS4504 PN16.

• [ ] Kiểm tra thông số PCD và số lỗ: Đây là bước "tử huyệt", hãy yêu cầu nhà cung cấp cung cấp bản vẽ hoặc tra bảng kích thước PCD, số lỗ bu lông để đối chiếu.

Tip: Luôn kiểm tra kỹ bản vẽ kỹ thuật của dự án để confirm chính xác tiêu chuẩn mặt bích cần dùng trước khi tiến hành mua hàng số lượng lớn.

Lưu ý khi lắp đặt & sử dụng

Lắp đặt đúng kỹ thuật là bước cuối cùng để đảm bảo mối nối kín khít tuyệt đối:

• Dùng gasket (gioăng) phù hợp: Gioăng cao su cho nước thường, gioăng chịu nhiệt EPDM cho nước nóng, gioăng PTEF cho hóa chất.

• Siết bu lông đều lực: Thực hiện siết theo sơ đồ đối xứng (hình ngôi sao) và siết dần lực để gioăng bị nén đều, không bị vênh.

• Test áp lực trước vận hành: Bắt buộc phải thực hiện thử áp suất hệ thống (Hydrostatic Test) ở mức cao hơn áp suất vận hành định mức (ví dụ 1.5 lần) để phát hiện và xử lý rò rỉ.

• Bảo trì định kỳ: Kiểm tra bu lông và bề mặt bích định kỳ để siết lại nếu cần thiết, đặc biệt là với bích thép carbon trong môi trường ẩm ướt.

FAQ - Những câu hỏi thường gặp

1. PN16 tương đương bao nhiêu bar?

PN16 biểu thị cấp áp suất danh nghĩa là 16 bar, tương đương khoảng 1.6 Mpa hoặc 232 psi.

2. BS4504 PN16 flange có thay bằng DIN PN16 được không?

Có thể lắp lẫn ở nhiều DN ở các DN nhỏ đến trung bình, tuy nhiên, bạn bắt buộc phải tra PCD và số lỗ bu lông của từng tiêu chuẩn trước khi dùng chung để tránh lỗi không vừa ở các DN lớn.

3. Làm sao kiểm tra flange đúng tiêu chuẩn bs4504 pn16?

Yêu cầu nhà cung cấp cung cấp chứng chỉ xuất xứ (CO) và chứng chỉ chất lượng (CQ) của sản phẩm, trên bích phải được dập nổi hoặc dập chìm ký hiệu: BS4504 PN16 và DN.

Kết luận

BS4504 PN16 flange là dòng mặt bích cực kỳ phổ biến và thực dụng, mang lại giải pháp kết nối hiệu quả với chi phí tối ưu cho đa số các hệ thống nước và công nghiệp nhẹ. Tuy nhiên, đằng sau sự phổ biến đó là rủi ro lớn về lắp không khớp nếu bạn chủ quan không kiểm tra kỹ bảng kích thước $PCD$ và số lỗ bu lông.
