End flange là gì?

End flange là gì? Trong quá trình bóc tách khối lượng hoặc đọc các bản vẽ kỹ thuật đường ống (Piping & Instrumentation Diagram - P&ID), chắc hẳn không ít kỹ thuật viên đã từng khựng lại khi bắt gặp thuật ngữ "end flange". Câu hỏi đặt ra là: Đây có phải là một mã hàng cụ thể không? Nó có hình dáng ra sao và tiêu chuẩn kích thước thế nào?

Sự nhầm lẫn giữa khái niệm mặt bích cuối và một loại mặt bích cụ thể là nguyên nhân hàng đầu dẫn đến việc đặt mua sai thiết bị, lắp đặt sai vị trí hoặc nghiêm trọng hơn là gây mất an toàn cho hệ thống áp lực. Thực tế, mặt bích cuối không phải là một danh mục hàng hóa riêng biệt trong các cuốn catalogue của nhà sản xuất. Đây là một khái niệm mang tính vị trí và chức năng, thường gây bối rối cho những người mới vào nghề hoặc những ai chưa nắm rõ thuật ngữ chuyên môn quốc tế.

Mục tiêu của bài viết này là giúp bạn làm rõ bản chất của mặt bích cuối, phân biệt nó với các loại mặt bích thông thường và hướng dẫn cách lựa chọn đúng chủng loại dựa trên vị trí lắp đặt. Việc hiểu đúng bản chất sẽ giúp bạn tối ưu quy trình thu mua và đảm bảo tính kín khít tuyệt đối cho hệ thống đường ống.

End flange là gì?

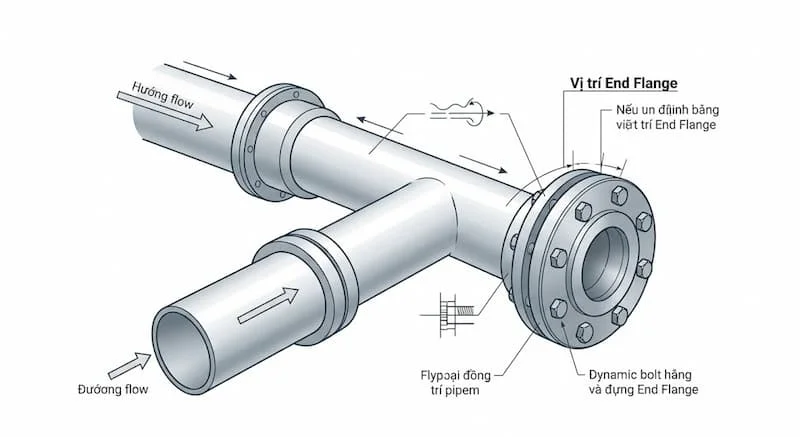

End flange (tạm dịch: mặt bích cuối) là thuật ngữ dùng để chỉ bất kỳ mặt bích nào được lắp đặt tại điểm kết thúc của một đường ống hoặc tại các cổng kết nối của thiết bị (như máy bơm, van, bồn chứa). Nó đóng vai trò là "điểm cuối" để kết thúc dòng chảy, đóng kín hệ thống hoặc đóng vai trò là giao diện kết nối sẵn sàng cho việc mở rộng đường ống trong tương lai.

Điều quan trọng cần ghi nhớ là mặt bích cuối không phải là một loại mặt bích có cấu tạo riêng biệt như mặt bích rỗng hay mặt bích mù. Thay vào đó, đây là cách gọi dựa trên vị trí sử dụng trong hệ thống tổng thể. Tùy thuộc vào yêu cầu kỹ thuật tại điểm cuối đó mà kỹ sư sẽ chỉ định một loại mặt bích cụ thể (như Blind, Slip-on hoặc Weld Neck) để đảm nhận vai trò này.

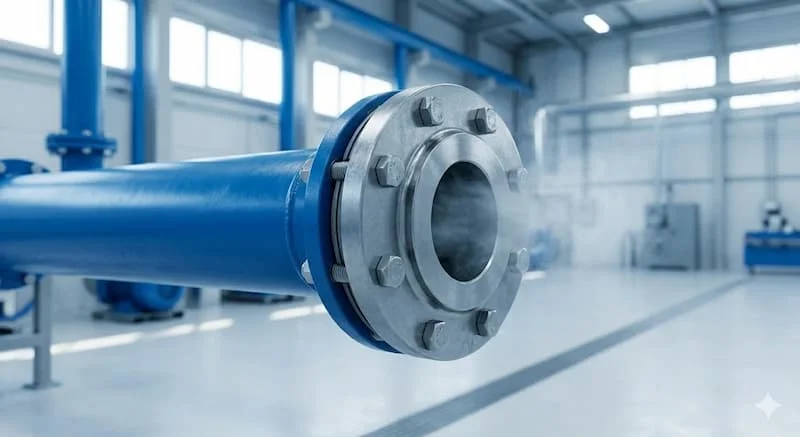

Định nghĩa chuẩn: End flange là mặt bích được lắp đặt tại điểm cuối cùng của đường ống hoặc các họng thiết bị, dùng để đóng kín, kết nối với thiết bị khác hoặc làm điểm chờ cho việc mở rộng hệ thống sau này.

Bản chất và nguyên lý hoạt động

Về mặt bản chất, mặt bích cuối được sử dụng để thực hiện hai nhiệm vụ chính tùy theo nhu cầu của hệ thống:

1. Kết thúc đường ống: Nếu hệ thống cần được đóng kín hoàn toàn tại một vị trí, mặt bích cuối lúc này sẽ sử dụng một mặt bích mù (Blind Flange).

2. Kết nối thiết bị: Nếu điểm cuối của ống cần kết nối vào một máy bơm, van hoặc bồn chứa, mặt bích cuối sẽ là các loại mặt bích có lỗ (như Slip-on hoặc Weld Neck) để cho chất lưu đi qua.

Nguyên lý hoạt động:

Cũng giống như các mối nối mặt bích khác, nguyên lý của mặt bích cuối dựa trên cơ chế siết bu lông để nén gioăng (gasket) giữa hai bề mặt phẳng. Lực ép này tạo ra sự kín khít tuyệt đối, ngăn chặn rò rỉ chất lưu ra môi trường bên ngoài.

Insight từ chuyên gia: Khi đọc bản vẽ, bạn cần hiểu rằng mặt bích cuối là một vai trò, không phải là một cấu tạo. Đừng đi tìm một tiêu chuẩn kích thước riêng cho "mặt bích đầu cuối", mà hãy xem xét tại vị trí đó, chức năng của nó là đóng kín hay kết nối để chọn loại bích phù hợp.

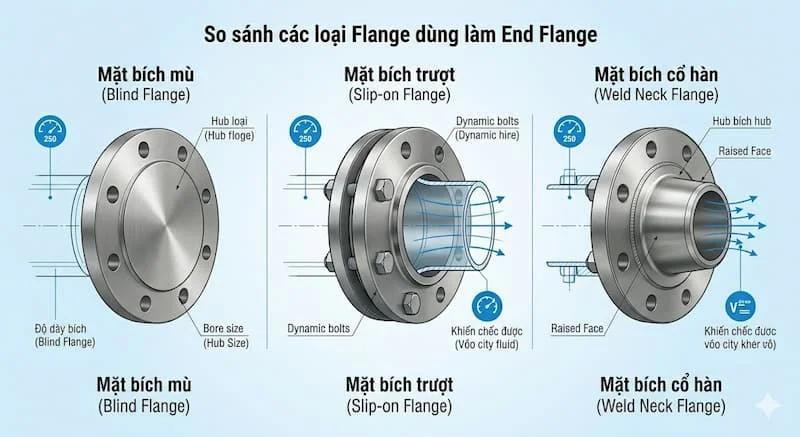

Các loại flange thường dùng làm end flange

Vì mặt bích cuối chỉ là một vị trí, nên danh tính thực sự của nó sẽ thay đổi tùy theo mục đích sử dụng cụ thể:

• Mặt bích mù (Blind Flange): Đây là loại phổ biến nhất được gọi là mặt bích cuối khi mục đích là chặn đứng dòng chảy tại cuối đường ống. Nó giống như một chiếc nắp đậy, chắc chắn và có khả năng chịu áp lực cao nhất tại điểm kết thúc.

• Mặt bích cổ hàn (Weld Neck Flange): Thường được dùng làm mặt bích kết nối ở đầu cuối của các hệ thống áp lực cao hoặc nhiệt độ cực cao (như hơi quá nhiệt, dầu nóng) trước khi nối vào van hoặc thiết bị chính.

• Mặt bích rỗng (Slip-on Flange): Được sử dụng làm mặt bích cuối trong các hệ thống áp suất thấp đến trung bình như nước sinh hoạt, PCCC hoặc HVAC để kết nối vào các họng xả của máy bơm.

Việc chọn loại mặt bích nào để làm mặt bích cuối hoàn toàn phụ thuộc vào mục đích sử dụng cuối cùng và điều kiện vận hành của hệ thống.

Thông số kỹ thuật cần quan tâm khi chọn mặt bích cuối

Dù được gọi là gì, một chiếc mặt bích lắp ở vị trí cuối vẫn phải tuân thủ các thông số kỹ thuật nghiêm ngặt. Nếu chọn sai, bạn sẽ đối mặt với tình trạng không lắp vừa hoặc rò rỉ ngay khi test áp:

• Kích thước danh định (DN/NPS): Phải tương ứng với kích thước của đường ống đang sử dụng (ví dụ ống 4 inch thì bích phải là NPS 4).

• Cấp áp suất (PN/Class): Đây là thông số cực kỳ quan trọng. Một mặt bích cuối Class 150 không thể lắp vừa vào một thiết bị chuẩn Class 300 do khác biệt về vòng lỗ bu lông.

• Vật liệu (Material): Phải đồng nhất hoặc tương thích với vật liệu đường ống để tránh hiện tượng ăn mòn điện hóa hoặc không hàn được (ví dụ ống inox phải dùng bích inox).

• Kiểu bề mặt (Facing): Cần xác định là mặt lồi (RF) hay mặt phẳng (FF) để chọn gioăng (gasket) cho phù hợp.

Giải thích: Sai thông số kích thước dẫn đến việc không thể xỏ bu lông. Sai vật liệu dẫn đến việc mối hàn bị nứt hoặc mặt bích bị ăn mòn thủng chỉ sau một thời gian ngắn sử dụng.

So sánh mặt bích cuối vs blind flange vs standard flange

Để giúp bạn không còn nhầm lẫn, hãy xem bảng so sánh dưới đây:

Kết luận: Một chiếc mặt bích cuối có thể chính là một chiếc Blind Flange, nhưng không phải tất cả Blind Flange đều được gọi là mặt bích cuối (vì chúng có thể lắp ở các nhánh chờ giữa đường ống).

Tại sao thuật ngữ end flange dễ gây nhầm lẫn?

Có 3 lý do chính khiến thuật ngữ này trở thành "bẫy" đối với người mới:

1. Thuật ngữ không chuẩn hóa: Trong các cuốn catalogue tiêu chuẩn của ASME, DIN hay JIS, bạn sẽ không thấy mục nào ghi là mặt bích cuối. Đây chủ yếu là cách gọi trong ngôn ngữ thiết kế và bản vẽ.

2. Cách dùng trong bản vẽ P&ID: Các kỹ sư thiết kế thường ghi chú mặt bích cuối để chỉ định rằng tại đây đường ống kết thúc, mà không ghi rõ mã hiệu bích.

3. Thiếu kinh nghiệm thực tế: Những người chỉ làm việc trên giấy tờ thường nhầm tưởng đây là một linh kiện đặc biệt cần đặt hàng riêng.

Ứng dụng thực tế của mặt bích cuối

Mặt bích cuối xuất hiện trong hầu hết các hệ thống piping chuyên nghiệp:

• Điểm cuối của đường ống dẫn: Dùng bích mù để chặn dòng và cho phép tháo ra để súc rửa đường ống định kỳ.

• Kết nối thiết bị đầu cuối: Các họng hút/xả của máy bơm ly tâm, họng vào của bồn chứa hóa chất thường được gọi là các mặt bích cuối của thiết bị.

• Điểm chờ mở rộng: Khi thi công giai đoạn 1 của nhà máy, các kỹ sư lắp đặt bích mù tại các đầu ống chờ để sau này dễ dàng kết nối thêm đường ống giai đoạn 2 mà không cần cắt ống.

Sai lầm thường gặp và hệ quả

• Nghĩ là một loại mặt bích riêng: Dẫn đến việc tra cứu catalogue vô vọng và không thể đặt hàng.

• Chọn sai loại bích tại vị trí cuối: Ví dụ, tại điểm cuối cần kết nối van nhưng lại đặt mua bích mù (Blind Flange).

• Không tính toán áp suất tại điểm cuối: Điểm cuối thường là nơi chịu áp lực va đập thủy lực (water hammer) lớn nhất. Nếu chọn bích quá mỏng hoặc sai Class, rủi ro nứt bích là rất cao.

Hệ quả: Nhẹ thì gây chậm trễ tiến độ thi công do phải đổi trả hàng, nặng thì gây rò rỉ hóa chất, cháy nổ và hỏng hóc toàn bộ hệ thống máy bơm đắt tiền.

Hướng dẫn cách chọn end flange đúng chuẩn

Hãy thực hiện theo Checklist sau để đảm bảo độ chính xác 100%:

• Bước 1: Xác định mục đích tại vị trí đó (Bạn muốn chặn ống hay nối vào thiết bị?).

• Bước 2: Chọn loại mặt bích tương ứng (Chặn ống dùng Blind; Nối thiết bị dùng Slip-on hoặc Weld Neck).

• Bước 3: Đối chiếu thông số ống (DN bao nhiêu? Dùng tiêu chuẩn gì?).

• Bước 4: Xác định áp suất vận hành (Chọn Class 150, 300 hay PN10, PN16...).

• Bước 5: Chọn vật liệu tương thích để tránh ăn mòn.

Mẹo nhỏ: Nếu bản vẽ ghi mặt bích cuối tại một đầu ống cụt, 90% trường hợp đó là một chiếc mặt bích mù (Blind Flange).

FAQ - Những câu hỏi thường gặp

1. End flange có phải là một loại mặt bích không?

Không. Đó là tên gọi theo vị trí lắp đặt ở cuối đường ống hoặc thiết bị.

2. Mặt bích cuốicó thể là blind flange không?

Có, và đây là trường hợp phổ biến nhất khi bạn muốn đóng kín hoàn toàn đầu ống.

3. Mặt bích cuối có tiêu chuẩn kích thước riêng không?

Không. Nó tuân theo các tiêu chuẩn quốc tế hiện hành như ASME B16.5, DIN, JIS... tùy thuộc vào hệ thống bạn đang dùng.

4. Có thể thay thế mặt bích cuối bằng nắp bịt (cap) không?

Có thể, nhưng dùng mặt bích cuối (loại bích mù) giúp việc mở rộng hệ thống sau này dễ dàng hơn nhiều so với việc dùng nắp bịt hàn chết vào ống.

Kết luận

Hiểu đúng về khái niệm mặt bích cuối không chỉ giúp bạn đọc bản vẽ một cách tự tin hơn mà còn giúp quá trình chọn mua vật tư trở nên chính xác, tránh những lãng phí không đáng có. Hãy luôn nhớ rằng: Mặt bích cuối là vị trí, còn loại mặt bích bạn chọn mới là cấu tạo kỹ thuật.
