Flange ASME B16.5 là gì?

Flange ASME B16 5 là gì? Trong lĩnh vực thiết kế và thi công hệ thống đường ống công nghiệp (Piping), việc đảm bảo an toàn tại các điểm kết nối là yếu tố sống còn. Đã có không ít tình huống thảm khốc xảy ra khi hệ thống vận hành ở áp lực cao nhưng mặt bích (flange) không đạt chuẩn hoặc bị lựa chọn sai lệch so với thiết kế ban đầu. Sự nhầm lẫn tai hại giữa flange asme b16 5 và các tiêu chuẩn khác như DIN hay JIS thường dẫn đến rò rỉ khí độc, hóa chất, thậm chí là nổ đường ống, gây thiệt hại nghiêm trọng về người và tài sản.

Vấn đề cốt lõi nằm ở việc nhiều đơn vị thu mua hoặc kỹ thuật viên trẻ chưa nắm vững bản chất của các cấp áp lực (Class) và kích thước định danh của Mỹ. ASME B16.5 không đơn thuần là một cuốn catalogue; nó là bộ quy chuẩn nghiêm ngặt nhất, đóng vai trò "xương sống" trong ngành dầu khí, hóa chất và năng lượng toàn cầu. Việc hiểu đúng tiêu chuẩn này không chỉ giúp bạn tối ưu chi phí vật tư mà còn là cam kết cao nhất cho sự an toàn của công trình. Bài viết này sẽ phân tích chuyên sâu mọi khía cạnh của flange asme b16 5 để giúp bạn lựa chọn đúng sản phẩm cho hệ thống của mình.

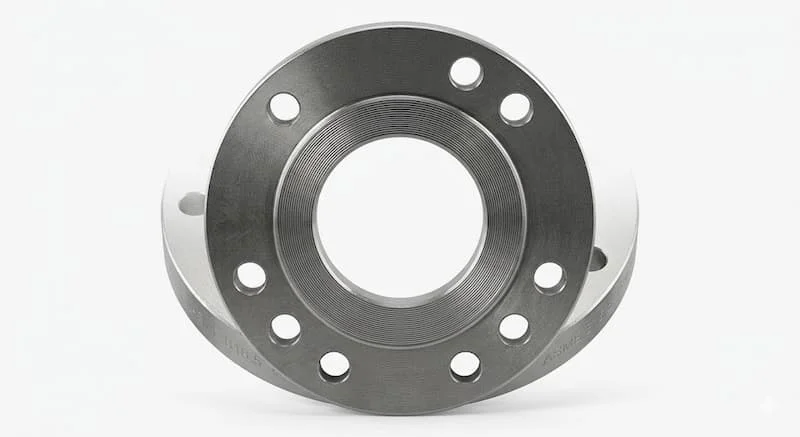

Flange ASME B16.5 là gì?

Flange ASME B16.5 là bộ tiêu chuẩn kỹ thuật dành cho mặt bích đường ống và phụ kiện có mặt bích, được ban hành bởi Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (American Society of Mechanical Engineers - ASME). Tiêu chuẩn này được áp dụng rộng rãi trên toàn cầu, định nghĩa chi tiết các thông số cho mặt bích có kích thước danh định từ NPS 1/2 đến NPS 24 inch.

Nội dung của tiêu chuẩn ASME B16.5 bao gồm bốn trụ cột chính:

1. Kích thước (Dimensions): Quy định chi tiết về đường kính ngoài, đường kính vòng lỗ bu lông và độ dày.

2. Áp suất danh định (Ratings): Chia thành các cấp Class (150, 300, 600...) tùy theo khả năng chịu tải.

3. Vật liệu (Materials): Quy định các mác thép được phép sử dụng (như A105, A182).

4. Phương pháp kiểm tra: Các quy trình thử nghiệm để đảm bảo mặt bích không rò rỉ dưới áp suất vận hành.

Với sự phổ biến toàn cầu, flange asme b16 5 gần như là ngôn ngữ chung trong các dự án công nghiệp nặng, đảm bảo tính lắp lẫn giữa các thiết bị từ nhiều quốc gia khác nhau.

Bản chất & nguyên lý hoạt động

Về cơ bản, flange asme b16 5 đóng vai trò là cầu nối liên kết các đoạn ống, van, bơm và thiết bị khác để tạo thành một hệ thống dẫn chất lỏng hoặc khí hoàn chỉnh. Khác với kết nối hàn trực tiếp, mặt bích cho phép tháo rời để bảo trì, kiểm tra hoặc thay thế linh kiện một cách linh hoạt.

Nguyên lý hoạt động: Khả năng làm kín của mối nối mặt bích ASME B16.5 dựa trên sự phối hợp của ba thành phần: mặt bích, bu lông và gioăng (gasket). Khi bu lông được siết chặt với lực momen xoắn (torque) chuẩn, bề mặt của mặt bích sẽ nén chặt vào gioăng. Áp lực này làm cho gioăng biến dạng và điền đầy các khe hở siêu nhỏ trên bề mặt bích, tạo ra một rào cản ngăn chất lưu thoát ra ngoài.

Điểm quan trọng khiến tiêu chuẩn này vượt trội chính là khả năng chịu áp lực cực cao. Từng chi tiết từ độ dày của thân bích đến kích cỡ bu lông đều được tính toán để chịu được sự giãn nở nhiệt và áp suất nén mà không bị biến dạng cơ học.

Insight: Trong một hệ thống đường ống, mặt bích thường là "điểm yếu" nếu chọn sai tiêu chuẩn. Tuy nhiên, nếu áp dụng đúng ASME B16.5, điểm kết nối này sẽ trở thành khu vực an toàn nhất, chịu được các rung động và sốc áp mà không hề rò rỉ.

Class trong flange ASME B16 5 là gì?

Khái niệm "Class" là điểm khác biệt lớn nhất giữa tiêu chuẩn Mỹ và các tiêu chuẩn châu Âu (PN). Trong flange asme b16 5, Class đại diện cho áp suất định mức của mặt bích.

Các cấp áp lực phổ biến bao gồm: Class 150, 300, 400, 600, 900, 1500 và 2500.

Ý nghĩa và sự phụ thuộc: Cần lưu ý rằng Class không tương đương trực tiếp với áp suất làm việc theo đơn vị Bar hay PSI một cách cố định. Khả năng chịu áp của một mặt bích Class 300 sẽ thay đổi dựa trên:

• Nhiệt độ vận hành: Nhiệt độ càng cao, vật liệu càng mềm đi, do đó áp suất tối đa cho phép sẽ giảm xuống.

• Vật liệu chế tạo: Một mặt bích bằng thép Carbon Class 150 sẽ có giới hạn áp suất khác với mặt bích Inox 316 cùng Class ở cùng một mức nhiệt độ.

Giải thích kỹ thuật: Khi Class càng cao (ví dụ từ 150 lên 600), thân mặt bích sẽ dày hơn, đường kính vòng lỗ bu lông lớn hơn và bu lông sử dụng cũng to hơn. Điều này giúp mặt bích chống lại lực uốn và lực nén cực lớn trong môi trường khắc nghiệt.

Kích thước & thông số ASME B16.5

Để đảm bảo lắp đặt chính xác, bạn không bao giờ được phép "ước lượng" kích thước. Mỗi chi tiết trong tiêu chuẩn flange asme b16 5 đều được chuẩn hóa theo bảng tra cứu kỹ thuật:

1. NPS (Nominal Pipe Size): Kích thước ống định danh (tính bằng inch).

2. O.D (Outer Diameter): Đường kính ngoài tổng thể của mặt bích.

3. Bolt Circle (PCD): Đường kính vòng tròn đi qua tâm các lỗ bu lông. Đây là thông số then chốt để kết nối hai mặt bích.

4. Số lỗ bu lông và đường kính lỗ: Quyết định khả năng phân bổ lực siết.

5. Độ dày (Thickness): Phải đảm bảo tối thiểu theo quy định để tránh nứt vỡ dưới áp lực.

Nhấn mạnh: Việc tra bảng chuẩn ASME là bắt buộc. Ví dụ, một mặt bích 4 inch Class 150 có đường kính vòng lỗ khác hoàn toàn với 4 inch Class 300. Nếu mua nhầm, bạn sẽ không thể xỏ bu lông qua để kết nối.

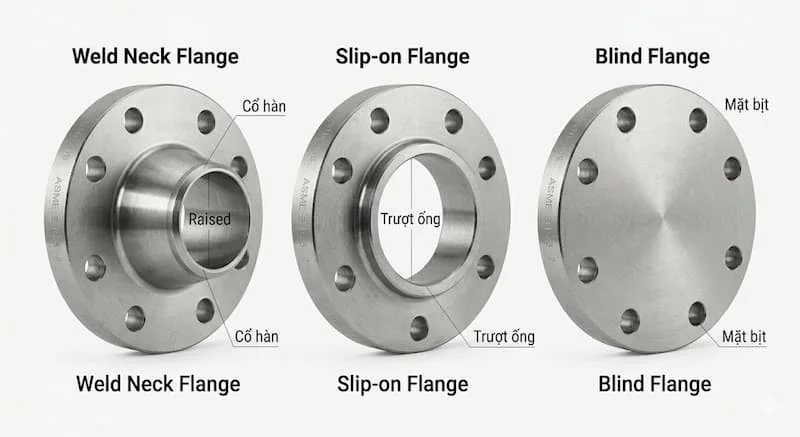

Phân loại flange ASME B16.5

Tùy vào kỹ thuật hàn và vị trí lắp đặt, ASME B16.5 chia thành nhiều kiểu dáng (Face types) khác nhau:

• Weld Neck Flange (Mặt bích cổ cao): Có phần cổ dài được hàn đối đầu với ống. Đây là loại tốt nhất cho áp suất cao và nhiệt độ âm, giúp giảm tập trung ứng suất tại chân bích.

• Slip-on Flange (Mặt bích trượt): Ống được đút vào trong bích và hàn cả trong lẫn ngoài. Giá rẻ và dễ lắp đặt, phù hợp áp suất thấp đến trung bình.

• Blind Flange (Mặt bích mù): Không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc ngăn dòng chảy.

• Socket Weld Flange (Mặt bích hàn bọc đúc): Chỉ có một mối hàn bên ngoài, thường dùng cho ống kích thước nhỏ (NPS $\le 3$) và áp lực cao.

• Threaded Flange (Mặt bích ren): Kết nối bằng ren, không cần hàn, dùng trong các khu vực dễ cháy nổ nơi việc hàn bị cấm.

Insight: Lựa chọn đúng loại mặt bích (ví dụ chọn Weld Neck thay vì Slip-on cho hơi quá nhiệt) sẽ kéo dài tuổi thọ hệ thống lên gấp nhiều lần và giảm chi phí bảo trì định kỳ.

So sánh ASME B16.5 vs B16.47 vs DIN

Sự nhầm lẫn giữa các bộ tiêu chuẩn này thường gây ra lãng phí vật tư rất lớn.

Kết luận: Không thể thay thế tùy tiện mặt bích ASME bằng DIN dù kích thước ống có vẻ tương đồng. Hệ lỗ bu lông của chúng hoàn toàn khác nhau.

Tại sao ASME B16.5 là tiêu chuẩn phổ biến nhất?

Không phải ngẫu nhiên mà các tập đoàn dầu khí lớn như ExxonMobil hay Shell đều lấy ASME B16.5 làm tiêu chuẩn cơ sở:

• Tính toàn cầu: Là chuẩn Mỹ nhưng được chấp nhận ở mọi quốc gia. Bạn có thể mua một cái van ở Đức và một mặt bích ở Việt Nam, chúng vẫn lắp vừa nếu cùng chuẩn ASME.

• Đầy đủ thông số: Tiêu chuẩn cung cấp bảng tra áp suất - nhiệt độ cực kỳ chi tiết cho hàng trăm mác vật liệu khác nhau.

• Độ an toàn cao: Các hệ số an toàn trong tính toán của ASME rất khắt khe, giúp hệ thống chịu được các biến cố bất ngờ.

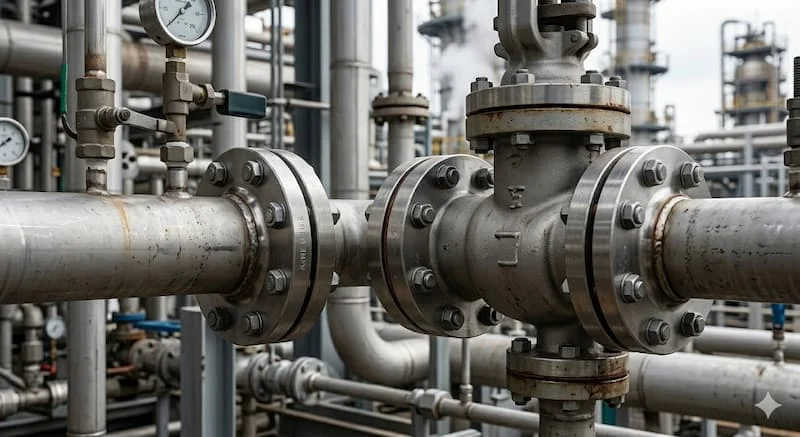

Ứng dụng và Sai lầm thường gặp

Ứng dụng thực tế:Flange asme b16 5 xuất hiện tại những nơi khắc nghiệt nhất: các giàn khoan dầu ngoài khơi, nhà máy lọc hóa chất, hệ thống lò hơi nhiệt điện và các đường ống dẫn khí nén áp lực cao.

Sai lầm thường gặp:

1. Nhầm lẫn Class và PN: Nhiều người nghĩ Class 150 tương đương PN16 (16 bar). Thực tế, Class 150 có thể chịu áp lên tới 19-20 bar ở nhiệt độ thường.

2. Bỏ qua nhiệt độ: Chỉ chọn Class dựa trên áp suất mà không tính đến việc nhiệt độ cao làm giảm khả năng chịu tải của thép.

3. Hệ quả: Nhẹ thì rò rỉ gioăng, nặng thì nứt vỡ mặt bích gây cháy nổ, buộc phải dừng toàn bộ dây chuyền sản xuất để xử lý sự cố.

Hướng dẫn chọn Flange ASME B16.5 đúng chuẩn

Để chọn đúng sản phẩm, hãy tuân thủ Checklist sau:

• [ ] Xác định kích thước NPS: Ống của bạn là bao nhiêu inch?

• [ ] Xác định Class: Áp suất và nhiệt độ vận hành tối đa là bao nhiêu?

• [ ] Chọn vật liệu: Môi chất có ăn mòn không? (Thép carbon A105 hay Inox 316).

• [ ] Chọn kiểu Face: Cần mặt lồi (RF) để làm kín tốt hay mặt phẳng (FF)?

• [ ] Chọn kiểu kết nối: Weld Neck cho áp cao hay Slip-on cho áp thấp?

Tip: Luôn đối chiếu với bảng tra cứu ASME B16.5 mới nhất. Tuyệt đối không tự ý khoan thêm lỗ hoặc mài mỏng mặt bích để lắp vừa.

FAQ - Những câu hỏi thường gặp

1. Flange ASME B16 5 áp dụng cho kích thước nào?

Tiêu chuẩn này áp dụng từ NPS 1/2 inch đến NPS 24 inch. Nếu ống lớn hơn (từ 26 inch trở lên), bạn phải dùng tiêu chuẩn ASME B16.47.

2. Class 150 chịu được bao nhiêu Bar?

Ở nhiệt độ bình thường ($38^{\circ}C$), mặt bích thép carbon Class 150 chịu được khoảng 19.6 Bar (285 PSI). Khi nhiệt độ tăng, con số này sẽ giảm xuống.

3. Có thể lắp lẫn mặt bích ASME và DIN không?

Không. Khoảng cách lỗ bu lông và số lượng bu lông của hai hệ này hoàn toàn khác nhau.

4. Khi nào nên dùng Weld Neck thay cho Slip-on?

Nên dùng Weld Neck cho các ứng dụng có áp suất trên Class 600, nhiệt độ cực cao/thấp hoặc hệ thống có rung động và sốc áp mạnh.

Kết luận

Trong kỹ thuật cơ khí, sự chính xác là nền tảng của an toàn. Flange asme b16 5 không chỉ là một phụ kiện, nó là "tấm khiên" bảo vệ toàn bộ hệ thống đường ống trước áp lực khủng khiếp của chất lưu. Chọn đúng loại mặt bích, đúng Class và đúng vật liệu chính là cách bạn bảo vệ dự án khỏi những rủi ro không đáng có.
