12 flange là gì? Trong quá trình tìm kiếm vật tư cho các hệ thống đường ống công nghiệp quy mô lớn, thuật ngữ 12 flange thường xuất hiện nhưng lại gây ra không ít sự bối rối cho cả người mua lẫn nhân viên kỹ thuật. Bạn có thể dễ dàng tìm thấy các kết quả rời rạc trên mạng, nhưng sự thiếu nhất quán trong cách gọi khiến nhiều người tự hỏi: "Con số 12 này đại diện cho cái gì? Nó là 12 inch hay là 12mm?".

Thực tế, việc không làm rõ đơn vị đo lường ngay từ đầu là một lỗi phổ biến nhưng lại dẫn đến những hệ quả cực kỳ nghiêm trọng. Một sai lệch nhỏ trong việc hiểu kích thước danh nghĩa có thể khiến bạn chọn sai loại mặt bích, dẫn đến tình trạng không thể lắp đặt được vào hệ thống hiện hữu hoặc gây rò rỉ, mất an toàn sau khi đưa vào vận hành.

Bài viết này được thực hiện nhằm mục tiêu làm rõ khái niệm mặt bích 12 inch, cung cấp các thông số kỹ thuật chi tiết và hướng dẫn bạn cách lựa chọn đúng tiêu chuẩn mặt bích 12 inch cho dự án của mình, giúp tối ưu hóa chi phí và đảm bảo tính bền vững cho công trình.

12 Flange là gì?

Trong ngôn ngữ kỹ thuật đường ống chuyên nghiệp, 12 flange là cách gọi rút gọn phổ biến của loại mặt bích có kích thước 12 inch (NPS 12 - Nominal Pipe Size). Nếu quy đổi sang hệ mét (metric) được sử dụng phổ biến tại Việt Nam và Châu Âu, kích thước này tương đương với danh định DN300.

Cần đặc biệt lưu ý ý nghĩa của con số này:

• 12 = Inch: Đây là kích thước định danh dựa trên hệ đo lường của Mỹ (ANSI/ASME). Tuyệt đối không nhầm lẫn con số này với milimet (mm) vì đường kính thực tế của nó lớn hơn rất nhiều.

• Ứng dụng: Do có kích thước lớn, mặt bích 12 inch thường được ứng dụng trong các hệ thống đường ống trục chính, các nhà máy xử lý nước thải, hoặc các hệ thống dẫn dầu khí đòi hỏi lưu lượng chất lỏng hoặc khí cực lớn.

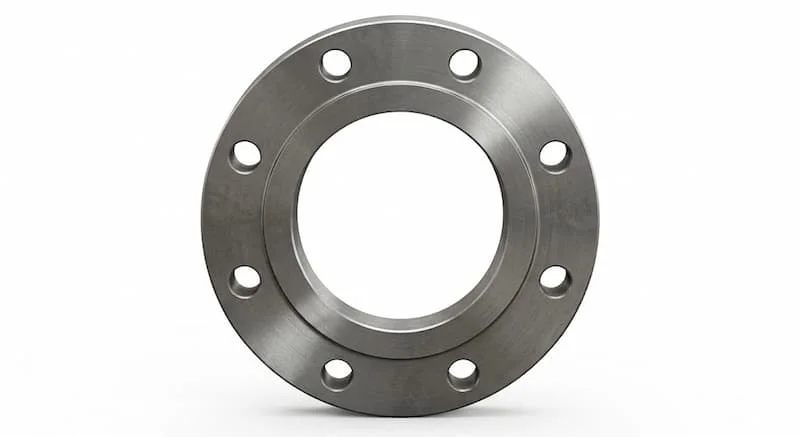

Định nghĩa chuẩn: 12 flange (mặt bích 12 inch) là loại phụ kiện kết nối đường ống có kích thước danh nghĩa NPS 12, tương ứng với DN300, được sản xuất theo các bộ tiêu chuẩn như ASME B16.5, JIS hoặc DIN nhằm đảm bảo khả năng chịu áp và kết nối kín khít cho các đường ống cỡ lớn.

Bản chất và nguyên lý hoạt động

Về mặt bản chất, mặt bích 12 inch đóng vai trò là "khớp nối" vững chắc giữa hai đoạn ống lớn, hoặc giữa ống với các thiết bị như van, máy bơm, bồn chứa. Với kích thước đường kính ngoài lên đến hàng trăm milimet, trọng lượng và áp lực mà mặt bích này phải chịu là rất lớn.

Nguyên lý hoạt động:

Khả năng làm kín của mối nối mặt bích 12 inch dựa trên sự kết hợp của ba thành phần: mặt bích, hệ thống bu lông và gioăng (gasket). Khi các bu lông được siết chặt theo đúng lực mô-men xoắn quy định, gioăng sẽ bị nén lại giữa hai bề mặt phẳng của mặt bích, tạo ra một rào cản tuyệt đối ngăn chặn môi chất chảy ra ngoài.

Đặc điểm kỹ thuật:

Kích thước lớn đồng nghĩa với việc yêu cầu độ chính xác trong gia công cực cao. Bất kỳ một sai lệch nhỏ nào về độ phẳng của bề mặt hoặc khoảng cách giữa các lỗ bu lông cũng sẽ khiến việc lắp đặt trở nên bất khả thi hoặc gây ra hiện tượng rò rỉ dưới áp lực cao.

Insight chuyên gia: Trong ngành piping, kích thước mặt bích càng lớn thì sai số càng trở nên nguy hiểm. Một chiếc mặt bích 12 inch không đạt chuẩn có thể gây ra thảm họa môi trường hoặc hỏng hóc thiết bị trị giá hàng tỷ đồng nếu xảy ra sự cố nứt vỡ do ứng suất không đều.

Kích thước và thông số chi tiết của Flange 12 inch

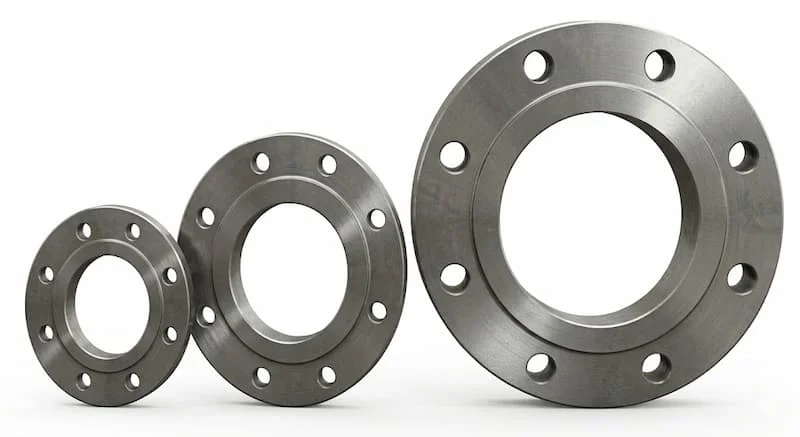

Để chọn được sản phẩm phù hợp, bạn cần nắm rõ các thông số vật lý cơ bản của mặt bích 12 inch. Lưu ý rằng các con số dưới đây sẽ thay đổi tùy thuộc vào tiêu chuẩn và cấp áp lực (Class hoặc PN):

• NPS (Nominal Pipe Size): 12 inch.

• DN tương đương: 300 mm.

• OD (Outer Diameter): Đường kính ngoài của mặt bích. Ví dụ, theo chuẩn ASME B16.5 Class 150, OD là khoảng 485mm, nhưng ở Class 300, nó có thể lên tới 520mm.

• Bolt Circle (PCD): Đường kính vòng tròn lỗ bu lông. Đây là thông số quan trọng nhất để lắp khớp hai mặt bích.

• Số lỗ bu lông: Thường là 12 hoặc 16 lỗ tùy theo cấp áp suất.

• Độ dày: Phụ thuộc vào vật liệu và khả năng chịu áp yêu cầu.

Nhấn mạnh: Mỗi tiêu chuẩn khác nhau sẽ quy định một bộ thông số khác nhau cho mặt bích 12 inch. Bạn không bao giờ được phép ước lượng mà phải tra cứu trực tiếp bảng kỹ thuật của tiêu chuẩn đó (như ASME B16.5, JIS B2220, hoặc DIN 2576).

Phân loại 12 Flange phổ biến nhất

Dựa trên cấu tạo và ứng dụng, mặt bích 12 inch được chia thành nhiều dòng khác nhau:

1. Phân loại theo cấu tạo (Type):

• Weld Neck (Bích cổ hàn): Có phần cổ dài để hàn đối đầu, chịu áp suất cực tốt, dùng cho môi trường nhiệt độ cao.

• Slip-on (Bích rỗng): Ống được trượt vào trong bích để hàn, lắp đặt dễ dàng và phổ biến trong hệ thống nước.

• Blind (Bích mù): Không có lỗ ở giữa, dùng để bịt đầu ống hoặc làm điểm chờ.

• Socket Weld: Hàn bọc đúc (ít phổ biến hơn ở size lớn như 12 inch).

2. Phân loại theo tiêu chuẩn:

• ASME/ANSI (Mỹ): Phổ biến nhất toàn cầu, tính theo Class (150, 300, 600...).

• DIN/EN (Châu Âu): Tính theo áp suất bar (PN10, PN16, PN25...).

• JIS (Nhật Bản): Tính theo K (10K, 20K...).

3. Phân loại theo vật liệu:

• Thép Carbon (Carbon Steel): Thường dùng mác A105, dùng cho nước, dầu, khí thông thường.

• Inox (Stainless Steel): Mác 304 hoặc 316, dùng cho môi trường hóa chất ăn mòn hoặc thực phẩm.

So sánh 12 Inch Flange theo các tiêu chuẩn quốc tế

Việc nhầm lẫn giữa các tiêu chuẩn là nguyên nhân hàng đầu khiến mặt bích không thể lắp vừa. Dưới đây là bảng so sánh sơ lược:

Kết luận: Bạn không thể dùng mặt bích mặt bích 12 inch tiêu chuẩn JIS 10K để lắp vào đường ống đang dùng mặt bích ASME Class 150 dù cả hai đều là size 12 inch. Hệ lỗ bu lông của chúng hoàn toàn không trùng khớp.

Tại sao cần hiểu đúng về mặt bích 12 inch?

Việc nắm vững kiến thức về mặt bích 12 inch mang lại những lợi ích thiết thực:

1. Tránh nhầm lẫn DN vs Inch: DN300 và 12 inch thường được dùng thay thế cho nhau, nhưng một số người lại nhầm 12 inch với DN250, dẫn đến việc mua sai kích thước hoàn toàn.

2. Đảm bảo tính đồng bộ: Hệ thống đang dùng tiêu chuẩn nào (Mỹ, Nhật hay Đức) thì mặt bích phải theo tiêu chuẩn đó.

3. An toàn lắp đặt: Kích thước 12 inch rất nặng, việc mua sai và phải đổi trả gây lãng phí nhân lực và thời gian cẩu hàng, ảnh hưởng đến tiến độ dự án.

Ứng dụng và Sai lầm thường gặp

Ứng dụng thực tế:

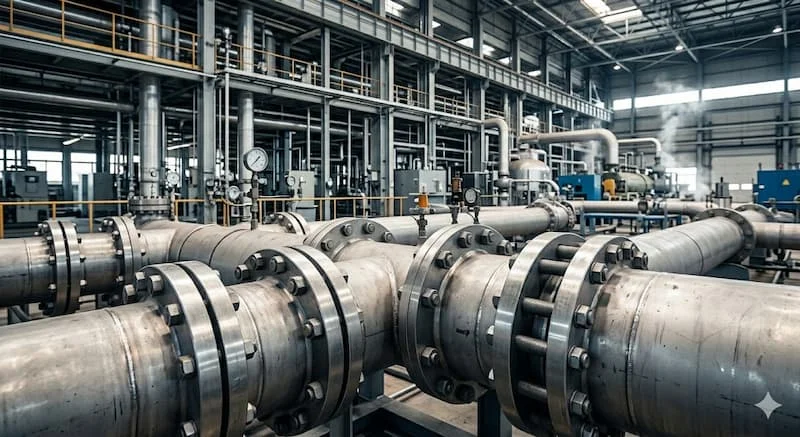

Mặt bích 12 inch là thành phần không thể thiếu trong:

• Các trạm bơm nước sạch và hệ thống thoát nước thành phố.

• Các nhà máy lọc dầu và hệ thống dẫn khí đốt.

• Dây chuyền sản xuất của các nhà máy nhiệt điện, thủy điện.

• Ngành đóng tàu và các công trình hàng hải lớn.

Sai lầm thường gặp:

• Nhầm 12 inch với DN250: DN250 tương đương 10 inch. Sự nhầm lẫn này khiến mặt bích nhỏ hơn nhiều so với ống thực tế.

• Không kiểm tra tiêu chuẩn: Mua mặt bích 12 inch mà không hỏi rõ là hàng JIS hay ANSI.

• Chọn sai Class/PN: Chọn PN10 cho hệ thống yêu cầu áp suất 16 bar.

Hệ quả: Nhẹ thì gây lãng phí chi phí đổi trả, nặng thì gây rò rỉ chất lưu dưới áp suất cao, dẫn đến nguy cơ cháy nổ hoặc nhiễm độc môi trường.

Cách chọn mặt bích 12 inch đúng chuẩn chuyên gia

Để đảm bảo chọn mua đúng sản phẩm, hãy tuân thủ Checklist sau:

1. Xác định tiêu chuẩn: Hệ thống của bạn đang theo chuẩn ASME, DIN hay JIS?

2. Xác định cấp áp suất: Bạn cần Class 150, Class 300 hay PN16, 10K?

3. Chọn loại mặt bích: Cần bích rỗng (Slip-on) dễ lắp hay bích cổ hàn (Weld Neck) chịu áp cao?

4. Chọn vật liệu: Thép mạ kẽm cho nước sạch hay inox cho hóa chất?

5. Kiểm tra PCD: Nếu có thể, hãy đo khoảng cách tâm lỗ bu lông trên thiết bị hiện có để đối chiếu.

Tip chuyên gia: Luôn yêu cầu nhà cung cấp gửi bảng thông số kỹ thuật (Drawing/Data sheet) của chiếc mặt bích 12 inch đó trước khi chốt đơn hàng để đối chiếu với bản vẽ thiết kế.

FAQ - Những câu hỏi thường gặp

1. 12 flange có phải là DN300 không?

Đúng, trong hầu hết các trường hợp, mặt bích 12 inch tương đương với kích thước định danh DN300.

2. Mặt bích 12 inch dùng cho áp suất bao nhiêu?

Tùy thuộc vào cấp áp suất. Class 150 chịu khoảng 20 bar, trong khi Class 300 có thể chịu lên tới 50 bar tùy nhiệt độ.

3. Có thể dùng chuẩn DIN thay cho ASME cho size 12 inch không?

Không. Kích thước đường kính ngoài và hệ lỗ bu lông của hai chuẩn này khác nhau hoàn toàn.

4. Nên chọn vật liệu nào cho hệ thống nước thải?

Thép carbon mạ kẽm là lựa chọn kinh tế, nhưng inox 304 sẽ đảm bảo độ bền lâu dài hơn trước các tác nhân ăn mòn.

Kết luận

Hiểu rõ về mặt bích 12 inch chính là chìa khóa để đảm bảo sự thành công cho các dự án đường ống công nghiệp quy mô lớn. Việc xác định đúng kích thước (12 inch/DN300), tiêu chuẩn (ASME/DIN/JIS) và cấp áp lực không chỉ giúp bạn tránh được những lãng phí không đáng có mà còn bảo vệ an toàn cho toàn bộ công trình.
