Ống DN65 là gì?

Ống DN65 là gì? Trong thực tế triển khai các dự án đường ống, không ít trường hợp dở khóc dở cười khi bộ phận thu mua đặt hàng ống DN 65 nhưng khi mang ra công trường lại không thể lắp vừa với hệ thống van hoặc phụ kiện hiện hữu. Sự sai lệch này không đến từ lỗi sản xuất mà thường bắt nguồn từ một nhầm lẫn tai hại: coi con số "65" chính là kích thước thực tế đo bằng thước dây.

Vấn đề nhầm lẫn giữa ký hiệu DN và đường kính thực (OD) là nguyên nhân hàng đầu gây lãng phí chi phí, buộc phải đổi trả hàng và làm chậm tiến độ thi công nghiêm trọng. Hệ quả là doanh nghiệp không chỉ thiệt hại về tài chính mà còn làm giảm uy tín với đối tác. Ống DN 65 là một kích thước cực kỳ phổ biến trong các hệ thống PCCC và cấp thoát nước, nhưng lại là "cái bẫy" thuật ngữ cho những ai chưa nắm rõ quy chuẩn kỹ thuật.

Mục tiêu của bài viết này là làm rõ bản chất của ký hiệu DN65, cung cấp bảng thông số kích thước thực tế và hướng dẫn bạn cách chọn đúng chủng loại ống cho dự án, đảm bảo mọi kết nối đều vừa vặn và an toàn tuyệt đối.

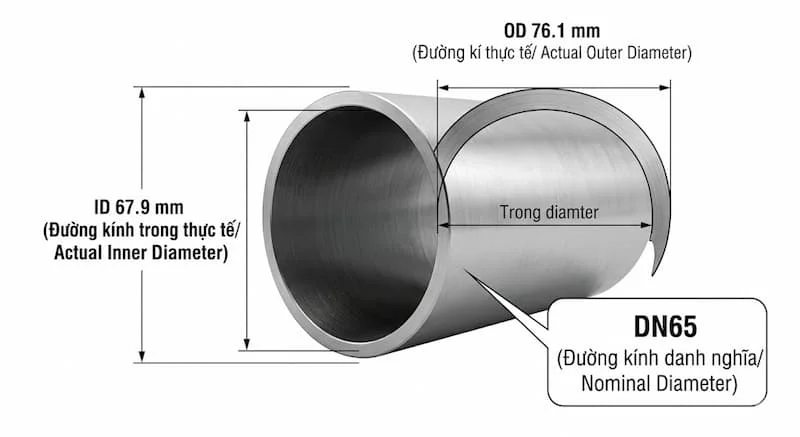

Ống DN65 là gì?

Ống DN65 là tên gọi cho loại ống có đường kính danh nghĩa (Nominal Diameter) là 65 mm. Trong hệ đo lường của Mỹ, kích thước này tương đương với khoảng 2.5 inch (2.5"). Đây là một chuẩn kích thước trung bình, đóng vai trò quan trọng trong việc kết nối các trục ống nhánh vào trục chính.

Một lưu ý quan trọng mà mọi kỹ sư cần ghi nhớ:

• DN không phải là đường kính ngoài: Con số 65 chỉ là một ký hiệu mang tính quy ước để phân loại.

• Kích thước chuẩn hóa: DN được sinh ra để thống nhất cách gọi tên cho các loại ống có vật liệu khác nhau nhưng có cùng khả năng lưu chuyển chất lỏng tương đương, giúp việc chọn phụ kiện đi kèm (như van, mặt bích) trở nên đồng bộ.

Định nghĩa chuẩn: Ống DN 65 là loại ống có đường kính danh nghĩa 65mm (NPS 2.5 inch), được sử dụng rộng rãi trong các hệ thống đường ống công nghiệp và dân dụng dựa trên các tiêu chuẩn kích thước chuẩn hóa quốc tế.

DN, OD, ID khác nhau thế nào?

Để không bao giờ mua sai ống DN 65, bạn cần phân biệt rõ ba khái niệm cơ bản này:

1. DN (Nominal Diameter): Đường kính danh nghĩa. Đây là "tên gọi" trên giấy tờ và catalogue.

2. OD (Outer Diameter): Đường kính ngoài thực tế. Đây là thông số bạn sẽ đo được khi kẹp thước vào mặt ngoài của ống. Đối với ống DN 65, OD thường là 73mm hoặc 76.1mm tùy tiêu chuẩn.

3. ID (Inner Diameter): Đường kính trong thực tế. Đây là khoảng không gian mà chất lưu (nước, khí) chảy qua.

Insight chuyên gia: Hãy coi DN như "size áo" (M, L, XL). Hai chiếc áo cùng size XL (cùng DN) có thể có độ dày vải khác nhau, nhưng chúng được thiết kế để phù hợp với cùng một đối tượng người dùng. Tương tự, ống DN 65 của các hãng khác nhau sẽ luôn có đường kính ngoài (OD) xấp xỉ nhau để lắp vừa cùng một loại van.

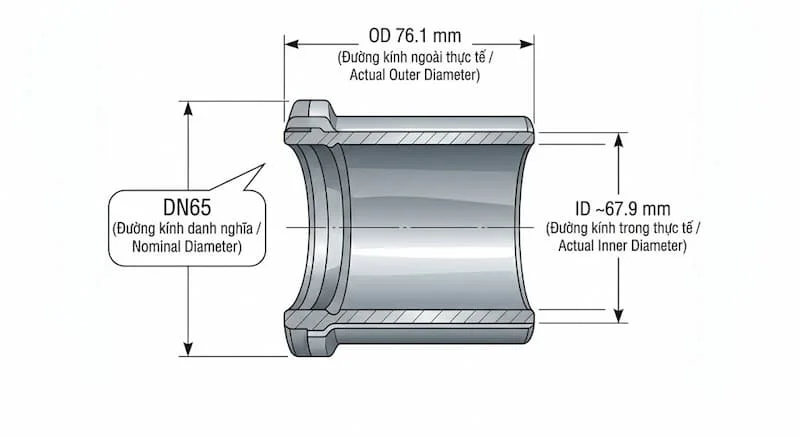

Thông số kích thước ống DN 65 chi tiết

Khi đi sâu vào khía cạnh kỹ thuật, ống DN 65 cần được xác định dựa trên các thông số cụ thể sau:

• Kích thước danh định: DN65 hoặc 2-1/2".

• Đường kính ngoài (OD): Phổ biến nhất là 73mm (theo tiêu chuẩn ASTM) hoặc 76.1mm (theo tiêu chuẩn BS/Hệ mét).

• Độ dày thành ống (Wall Thickness): Đây là yếu tố quyết định khả năng chịu áp lực. Độ dày này thường được ký hiệu qua chỉ số Schedule (SCH).

Các cấp độ dày phổ biến:

• SCH10: Ống mỏng, thường dùng cho hệ thống áp suất thấp hoặc ống inox.

• SCH40: Loại phổ biến nhất, cân bằng giữa độ bền và giá thành.

• SCH80: Ống dày, chịu áp lực cực cao và môi trường khắc nghiệt.

Nhấn mạnh: Cùng là ống DN 65, nhưng độ dày khác nhau (mã SCH khác nhau) sẽ khiến đường kính trong (ID) thay đổi, trong khi đường kính ngoài (OD) phải giữ nguyên để tương thích với phụ kiện.

Phân loại ống DN65 theo vật liệu và phương pháp sản xuất

Tùy vào môi trường lưu chất (nước, hóa chất, hơi nóng), ống DN 65 sẽ được chế tạo từ các vật liệu khác nhau:

Theo vật liệu:

• Thép đen / Thép mạ kẽm: Dùng nhiều trong PCCC và cấp nước nhờ giá thành rẻ và chịu lực tốt.

• Inox (Stainless Steel): Dùng cho hóa chất hoặc thực phẩm nhờ khả năng chống ăn mòn tuyệt vời.

• Nhựa (PVC, HDPE, PPR): Dùng trong cấp thoát nước dân dụng, nhẹ và không bị oxy hóa.

Theo phương pháp sản xuất:

• Ống hàn (Welded): Chế tạo từ thép tấm cuộn tròn và hàn dọc tâm. Giá rẻ, dùng cho áp suất thông thường.

• Ống đúc (Seamless): Chế tạo từ phôi thép đặc, không có mối hàn. Khả năng chịu áp vượt trội và an toàn tuyệt đối cho hệ thống áp lực cao.

So sánh DN65 với các kích thước lân cận

Để hình dung vị trí của ống DN 65 trong hệ thống, hãy xem bảng so sánh dưới đây:

Kết luận: DN65 nằm ở phân khúc trung chuyển, thường là lựa chọn tối ưu khi DN50 không đủ lưu lượng nhưng DN80 lại quá dư thừa và tốn diện tích lắp đặt.

Tại sao ống DN65 lại cực kỳ phổ biến?

Không phải ngẫu nhiên mà ống DN 65 xuất hiện dày đặc trong các bản thiết kế. Lý do nằm ở:

1. Lưu lượng lý tưởng: Phù hợp cho các họng tiếp nước PCCC và các trục cấp nước cho tòa nhà cao tầng.

2. Tính kinh tế: Giá thành phụ kiện (van, tê, co) của size 65mm rẻ hơn đáng kể so với size 80mm trong khi hiệu năng không chênh lệch quá nhiều.

3. Dễ thi công: Trọng lượng vừa phải, không đòi hỏi thiết bị nâng hạ quá phức tạp như các dòng ống lớn.

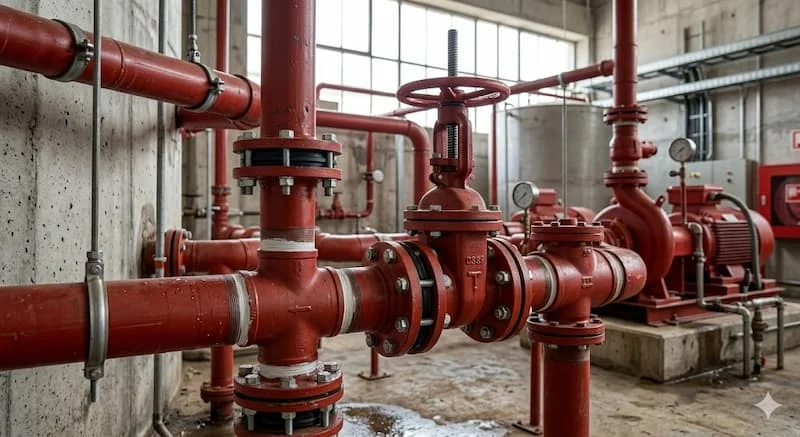

Ứng dụng thực tế của ống DN 65

Bạn sẽ dễ dàng bắt gặp ống DN 65 trong các hệ thống sau:

• Hệ thống PCCC: Là kích thước tiêu chuẩn cho các đường ống dẫn nước đến các họng cứu hỏa vách tường.

• Hệ thống HVAC: Dùng dẫn nước lạnh (Chiller) hoặc nước nóng trong các tòa nhà thương mại.

• Cấp thoát nước: Đường ống trục đứng cho các căn hộ chung cư hoặc nhà máy quy mô vừa.

• Công nghiệp: Dẫn hơi (steam) hoặc khí nén trong các dây chuyền sản xuất.

Sai lầm thường gặp và hệ quả nghiêm trọng

• Nhầm DN với OD: Nghĩ rằng DN65 là ống có đường kính ngoài đúng 65mm. Thực tế, không có tiêu chuẩn nào sản xuất ống có OD 65mm, dẫn đến việc mua về không thể hàn hoặc nối ren với phụ kiện.

• Không kiểm tra Schedule (độ dày): Mua ống quá mỏng cho hệ thống áp lực cao gây ra nứt vỡ, rò rỉ.

• Chọn sai vật liệu: Dùng ống thép đen cho môi trường nước nhiễm mặn khiến ống gỉ sét thủng chỉ sau vài tháng.

Hệ quả: Bạn sẽ phải đối mặt với tình trạng rò rỉ môi chất, hỏng hóc máy bơm và tốn gấp đôi chi phí để khắc phục sai lầm ban đầu.

Hướng dẫn cách chọn ống DN 65 đúng chuẩn

Hãy luôn mang theo Checklist này khi làm việc với nhà cung cấp:

1. Xác định môi trường: Nước sạch, nước thải hay hóa chất? (Để chọn nhựa, thép hay inox).

2. Xác định áp suất: Áp lực tối đa là bao nhiêu? (Để chọn độ dày SCH40 hay SCH80).

3. Kiểm tra đường kính ngoài (OD): Hệ thống hiện tại đang dùng ống OD 73 hay 76? Điều này cực kỳ quan trọng để chọn phụ kiện nối nhanh hoặc mặt bích.

4. Tiêu chuẩn sản xuất: ASTM, JIS, hay BS?

Tip chuyên gia: Một nguyên tắc vàng là "Luôn kiểm tra OD thực tế và độ dày ống trước khi xuống tiền". Đừng chỉ tin vào cái tên gọi ống DN 65.

FAQ - Những câu hỏi thường gặp

1. DN65 là bao nhiêu inch?

DN65 tương đương với 2.5 inch (2-1/2").

2. Ống DN65 có đường kính 65mm đúng không?

Không hoàn toàn. 65mm chỉ là đường kính danh nghĩa. Đường kính ngoài thực tế (OD) thường là 73mm hoặc 76mm.

3. Nên chọn ống đúc hay ống hàn cho DN65?

Nếu dùng cho PCCC hoặc cấp nước thông thường, ống hàn là đủ và tiết kiệm. Nếu dùng cho hơi nóng áp suất cao, bắt buộc phải dùng ống đúc.

4. Độ dày phổ biến của DN65 là bao nhiêu?

Phổ biến nhất là SCH40 (khoảng 5.16mm đối với thép).

Kết luận

Ống DN 65 là một "mắt xích" quan trọng trong mọi hệ thống kỹ thuật công trình. Việc hiểu đúng bản chất của ký hiệu DN và nắm chắc thông số OD thực tế không chỉ giúp bạn tránh được những sai lầm ngớ ngẩn khi mua hàng mà còn đảm bảo tính kỹ thuật và an toàn cho toàn bộ hệ thống.
