Flange Shield là gì? Phân loại, ứng dụng & cách chọn chuẩn an toàn

Trong các nhà máy hóa chất, dầu khí hay các hệ thống hơi nóng, mặt bích luôn là "điểm yếu" tiềm ẩn nguy cơ rò rỉ cao nhất. Hãy tưởng tượng một kịch bản tồi tệ: một gioăng mặt bích bị hỏng đột ngột dưới áp suất lớn, tạo ra tia phun hóa chất axit hoặc hơi nước cao áp trực diện vào nhân viên vận hành đang đi ngang qua. Hậu quả không chỉ là tổn thất về tài sản mà còn là những tai nạn lao động nghiêm trọng và nguy cơ dừng máy kéo dài.

Để ngăn chặn thảm họa này, tấm chắn (hay còn gọi là tấm chắn mặt bích) đã trở thành một tiêu chuẩn an toàn bắt buộc tại nhiều quốc gia. Đây là giải pháp đơn giản, chi phí thấp nhưng lại đóng vai trò như "túi khí" bảo vệ con người và thiết bị trước những tình huống rò rỉ không lường trước. Bài viết này sẽ phân tích chuyên sâu về cấu tạo, vật liệu và cách giúp bạn chọn đúng loại flange tấm chắncho hệ thống của mình.

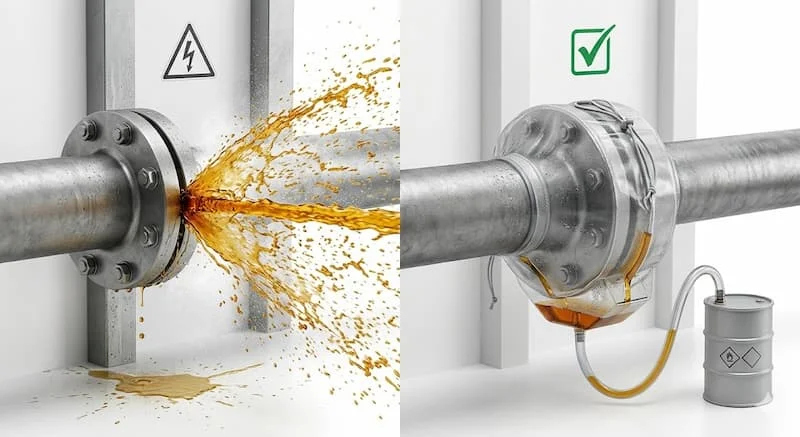

Flange shield là gì? Giải pháp ngăn rò rỉ tia phun (Spray Shield)

Flange tấm chắn là thiết bị bảo vệ được thiết kế để bao quanh các khớp nối mặt bích trên đường ống. Mục đích cốt lõi của nó là kiểm soát tình trạng rò rỉ tại vị trí gioăng (gasket). Khi có sự cố, thay vì lưu chất phun trào mạnh ra môi trường xung quanh dưới dạng tia áp suất cao, flange tấm chắnsẽ giữ lại lưu chất hoặc hướng chúng chảy xuống phía dưới một cách an toàn.

Trong kỹ thuật, thiết bị này còn được biết đến với các tên gọi như spray shield, flange guard hoặc bảo vệ mặt bích. Nó tạo ra một lớp rào chắn vật lý, đảm bảo rằng ngay cả khi hệ thống gặp sự cố, các hóa chất ăn mòn, dầu nóng hoặc hơi nước sẽ không gây hại cho nhân sự và các thiết bị nhạy cảm lân cận. Đây được coi là lớp phòng thủ cuối cùng trong quy trình quản lý rủi ro đường ống.

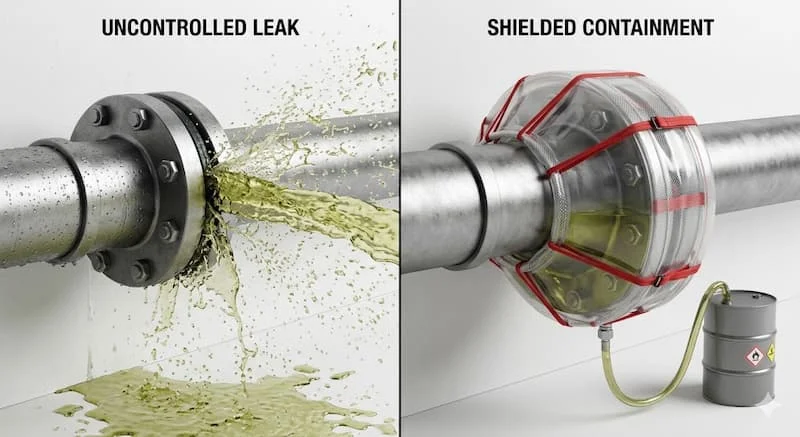

Nguyên lý hoạt động của flange tấm chắn trong hệ thống an toàn

Nguyên lý của flange tấm chắn dựa trên việc triệt tiêu động năng của dòng lưu chất rò rỉ. Khi áp suất bên trong ống đẩy chất lỏng hoặc khí qua khe hở của mặt bích, flange tấm chắn đóng vai trò là một lồng chắn áp suất thấp.

• Phân tán áp lực: Tấm chắn làm giảm tốc độ của tia phun, chuyển đổi một luồng phun tập trung thành các giọt rơi tự do.

• Định hướng dòng chảy: Nhiều loại shield được thiết kế có lỗ thoát hoặc màng lọc để dẫn hóa chất rò rỉ vào các khay thu gom, giúp kỹ sư dễ dàng nhận biết sự cố qua quan sát bằng mắt thường mà không gặp nguy hiểm.

• Bảo vệ vật liệu: Bằng cách ngăn chặn hóa chất phun trực tiếp, nó bảo vệ lớp sơn chống gỉ của các thiết bị xung quanh và ngăn chặn hiện tượng ăn mòn lan tỏa.

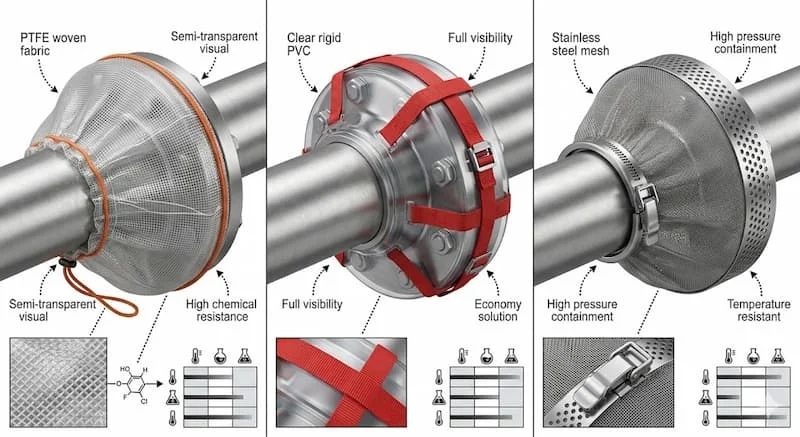

Phân loại flange tấm chắn phổ biến dựa trên vật liệu và cấu tạo

Việc lựa chọn flange safety shield phụ thuộc hoàn toàn vào đặc tính của lưu chất và môi trường vận hành. Không có một loại "vạn năng", mỗi vật liệu sẽ giải quyết một bài toán riêng:

Phân loại theo vật liệu

• PTFE (Teflon) Shield: Đây là dòng cao cấp nhất, có khả năng kháng gần như toàn bộ các loại hóa chất mạnh, axit và kiềm. PTFE chịu được nhiệt độ cao và tia UV, cực kỳ bền bỉ trong môi trường khắc nghiệt.

• PVC Shield: Giải pháp kinh tế cho các hệ thống nước, nước thải hoặc hóa chất nhẹ. Ưu điểm là giá rẻ, trong suốt (dễ quan sát rò rỉ) nhưng chịu nhiệt kém.

• Inox (Stainless Steel) Shield: Thường được làm từ Inox 304 hoặc 316, loại này chuyên dùng cho hệ thống hơi nóng, dầu tải nhiệt hoặc nơi có áp suất cực cao. Nó có độ bền cơ học cao nhất và không bị cháy chảy.

• Polypropylene (PP): Cân bằng giữa chi phí và khả năng kháng hóa chất, phù hợp cho các ứng dụng công nghiệp thông thường.

Phân loại theo cấu tạo

• Dạng bọc kín (Wrap-around): Quấn hoàn toàn quanh mặt bích, cố định bằng dây rút hoặc khóa dán Velcro.

• Dạng lưới (Mesh style): Thường làm bằng inox, giúp phân tán tia phun hiệu quả nhưng vẫn đảm bảo sự thông thoáng.

• Dạng có cửa sổ kiểm tra (Visual indicator): Có một phần nhựa trong suốt để nhân viên vận hành kiểm tra tình trạng gioăng mà không cần tháo lớp bảo vệ.

Thông số kỹ thuật cần lưu ý khi đặt hàng flange tấm chắn

Kỹ thuật chọn phụ kiện an toàn đường ống này đòi hỏi sự chính xác về kích thước để đảm bảo độ kín. Các thông số bạn cần cung cấp bao gồm:

1. Kích thước danh định (DN): Từ DN15 đến DN600 hoặc theo inch (1/2" đến 24").

2. Tiêu chuẩn mặt bích: ANSI, DIN, JIS hoặc BS. Mỗi tiêu chuẩn có độ dày và đường kính ngoài mặt bích khác nhau, ảnh hưởng đến chiều rộng của tấm chắn.

3. Dải nhiệt độ vận hành: Cần xác định nhiệt độ liên tục và nhiệt độ đỉnh để chọn giữa vải PTFE, nhựa hay inox.

4. Áp suất thiết kế: Mặc dù shield không chịu áp suất trực tiếp của ống, nhưng nó phải đủ bền để không bị rách khi tia phun áp suất cao đập vào.

So sánh các loại vật liệu flange tấm chắn : Đâu là lựa chọn tối ưu?

Insight chuyên gia: Đối với các đường ống dẫn axit sulfuric hoặc nitric, shield PTFE là lựa chọn duy nhất đảm bảo an toàn lâu dài. Trong khi đó, các đường ống hơi (steam) bắt buộc phải sử dụng Inox 316 để chống lại sự giãn nở nhiệt và áp suất lớn.

Tại sao flange shield là khoản đầu tư thông minh cho nhà máy?

Nhiều đơn vị thường bỏ qua phụ kiện này vì cho rằng nó "không bắt buộc". Tuy nhiên, lợi ích thực tế vượt xa chi phí bỏ ra:

• Tuân thủ các tiêu chuẩn Audit: Các chứng chỉ như ISO 45001 hay các đợt kiểm tra an toàn của tập đoàn đa quốc gia thường yêu cầu lắp đặt flange protection tại các vị trí nguy hiểm.

• Giảm chi phí bảo trì gián tiếp: Khi rò rỉ xảy ra, hóa chất không bị phun tung tóe làm hỏng hệ thống điện, cảm biến hoặc làm hỏng lớp bảo ôn của đường ống.

• Yếu tố tâm lý cho nhân sự: Nhân viên vận hành sẽ cảm thấy an tâm hơn khi làm việc cạnh các đường ống hóa chất có trang bị flange leak protection.

Ứng dụng thực tế của flange shield trong các ngành công nghiệp

• Ngành hóa chất & Dược phẩm: Bảo vệ các khớp nối trên bồn chứa axit, kiềm và dung môi hữu cơ.

• Dầu khí & Lọc hóa dầu: Ngăn chặn tia phun dầu nóng gây cháy nổ khi rò rỉ tại các tháp chưng cất.

• Xử lý nước thải: Chống phun trào hóa chất khử trùng như Clo hoặc Javel.

• Ngành thực phẩm: Sử dụng các loại vải PTFE đạt chuẩn FDA để bảo vệ đường dẫn hơi nóng vệ sinh (CIP).

Những sai lầm thường gặp khi chọn và lắp đặt flange shield

1. Chọn vật liệu không tương thích: Dùng PVC cho đường ống có nhiệt độ trên 70°C khiến shield bị biến dạng và mất tác dụng bảo vệ.

2. Lắp sai kích thước: Shield quá rộng sẽ không giữ được tia phun, trong khi quá chật sẽ làm căng dây buộc, dễ bị đứt khi gặp áp lực.

3. Quên kiểm tra định kỳ: Nhiều người lắp xong và bỏ mặc. Theo thời gian, tia UV hoặc hơi hóa chất có thể làm lão hóa dây buộc. Cần kiểm tra độ chặt của shield mỗi 6 tháng.

4. Không chú ý đến lỗ thoát: Lắp đặt shield kín hoàn toàn mà không có đường thoát sẽ khiến lưu chất tích tụ bên trong, gây ăn mòn ngược lại chính mặt bích và bulong.

Hướng dẫn lắp đặt flange tấm chắn đúng kỹ thuật

Quy trình lắp đặt thiết bị bảo vệ flange khá đơn giản nhưng cần sự tỉ mỉ:

1. Vệ sinh: Lau sạch bụi bẩn trên mặt bích.

2. Áp shield: Đặt tấm chắn bao quanh khớp nối mặt bích, đảm bảo phần mép che phủ hoàn toàn khoảng hở giữa hai mặt bích.

3. Cố định: Siết chặt dây thắt (thường là dây rút hoặc dây buộc bằng vải PTFE/Inox). Đảm bảo shield ôm khít nhưng không làm biến dạng cấu trúc.

4. Định hướng lỗ thoát: Nếu shield có lỗ thoát rò rỉ, hãy xoay lỗ đó hướng xuống phía dưới (vị trí 6 giờ) để lưu chất thoát ra an toàn.

5. Ghi chép: Dán nhãn ngày lắp đặt để theo dõi thời gian bảo trì.

FAQ: Câu hỏi thường gặp về flange shield

1. Flange shield có ngăn chặn được rò rỉ hoàn toàn không?

Không. Nhiệm vụ của nó không phải là dừng rò rỉ mà là kiểm soát rò rỉ. Nó ngăn tia phun áp suất cao, chuyển thành dạng giọt rơi để bảo vệ con người. Bạn vẫn cần thay gioăng khi phát hiện rò rỉ.

2. Có thể tái sử dụng flange tấm chắn sau khi xảy ra sự cố rò rỉ không?

Tùy vào vật liệu và loại hóa chất. Nếu là shield Inox hoặc PTFE sau khi tiếp xúc với hóa chất nhẹ, bạn có thể vệ sinh sạch và tái sử dụng. Tuy nhiên, nếu shield bị biến dạng nhiệt hoặc bị axit mạnh ăn mòn lớp bề mặt, nên thay mới để đảm bảo an toàn.

3. Tại sao nên dùng loại có cửa sổ trong suốt?

Loại này giúp nhân viên bảo trì phát hiện sớm sự cố rò rỉ mà không cần phải tháo lớp bảo vệ ra kiểm tra, giúp tối ưu hóa quy trình kiểm định hàng ngày.

4. Giá của flange tấm chắn phụ thuộc vào yếu tố nào?

Chủ yếu là vật liệu (PTFE là đắt nhất) và kích thước (DN càng lớn giá càng cao). Ngoài ra, các tiêu chuẩn chống cháy đặc biệt cũng sẽ làm tăng giá thành.

Kết luận

Flange tấm chắn là một khoản đầu tư nhỏ cho một giá trị an toàn cực lớn. Trong môi trường công nghiệp hiện đại, việc trang bị hệ thống bảo vệ mặt bích không chỉ là tuân thủ luật pháp mà còn thể hiện trách nhiệm của doanh nghiệp đối với con người và môi trường. Việc chọn đúng vật liệu (như shield PTFE cho hóa chất hay Inox cho nhiệt độ cao) chính là chìa khóa để xây dựng một hệ thống đường ống bền vững và an toàn flange shield.
