Flange 8 inch ANSI 150: Thông số, tiêu chuẩn & cách chọn đúng chuẩn kỹ thuật

Trong thi công hệ thống đường ống công nghiệp DN200, việc lựa chọn mặt bích thường xuyên gặp phải những tình huống "dở khóc dở cười": mặt bích mang đến công trình nhưng không khớp tâm lỗ bulong, hoặc hệ thống vừa vận hành đã xảy ra rò rỉ tại khớp nối. Phần lớn những sai sót này bắt nguồn từ việc không nắm vững thông số kỹ thuật của flange 8 inch 150.

Mặt bích (Flange) không chỉ đơn thuần là một tấm thép nối ống; nó là bộ phận chịu tải áp suất và đảm bảo tính toàn vẹn của cả hệ thống. Việc nhầm lẫn giữa tiêu chuẩn ANSI của Mỹ với JIS của Nhật hay DIN của Đức là sai lầm phổ biến nhất, dẫn đến lãng phí thời gian và chi phí khổng lồ. Bài viết này sẽ phân tích chi tiết mọi khía cạnh kỹ thuật của loại mặt bích 8 inch Class 150 để giúp bạn có sự lựa chọn chính xác nhất.

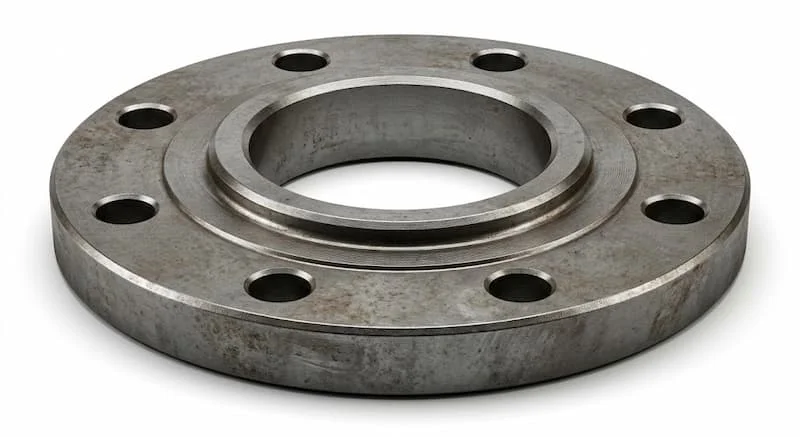

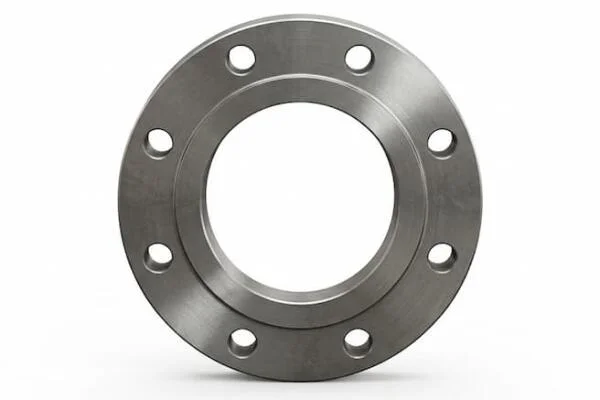

Flange 8 inch 150 là gì? Định nghĩa và tiêu chuẩn ASME B16.5

Flange 8 inch 150 là một loại mặt bích tiêu chuẩn Mỹ, được thiết kế để kết nối các đoạn ống, van hoặc thiết bị có kích thước danh định là 8 inch (tương đương DN200).

Cụm từ "ANSI 150" thực tế đề cập đến Class 150, một cấp áp lực (pressure rating) được quy định cụ thể trong bộ tiêu chuẩn ASME B16.5 (American Society of Mechanical Engineers). Mặc dù người dùng thường gọi là ANSI, nhưng hiện nay tiêu chuẩn ASME B16.5 là thước đo kỹ thuật chính xác nhất để kiểm soát kích thước, vật liệu và khả năng chịu nhiệt độ - áp suất của phụ kiện này. Đây là linh kiện không thể thiếu trong các hạ tầng kỹ thuật đòi hỏi tính đồng bộ cao theo chuẩn quốc tế.

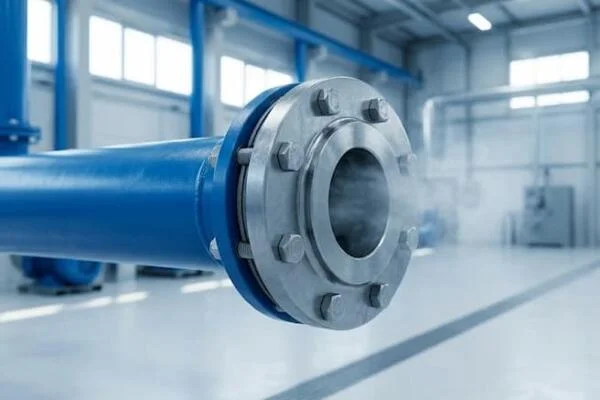

Nguyên lý hoạt động và vai trò của mặt bích trong hệ thống ống

Mặt bích hoạt động dựa trên nguyên lý kết nối cơ học thông qua hệ thống bulong, đai ốc và gioăng làm kín (gasket). Khi hai mặt bích được ép chặt vào nhau, gasket ở giữa sẽ bị nén lại, điền đầy các khoảng trống li ti trên bề mặt kim loại để tạo thành một mối nối kín khít tuyệt đối, ngăn chặn lưu chất (nước, dầu, khí) thoát ra ngoài.

Tại sao chúng ta không hàn trực tiếp mà lại dùng mặt bích? Câu trả lời nằm ở sự linh hoạt. Flange 8 inch 150 cho phép thợ kỹ thuật dễ dàng tháo rời các đoạn ống để bảo trì, thay thế van hoặc vệ sinh hệ thống mà không cần cắt ống. Điều này đặc biệt quan trọng trong các nhà máy vận hành liên tục, nơi thời gian dừng máy được tính bằng tiền.

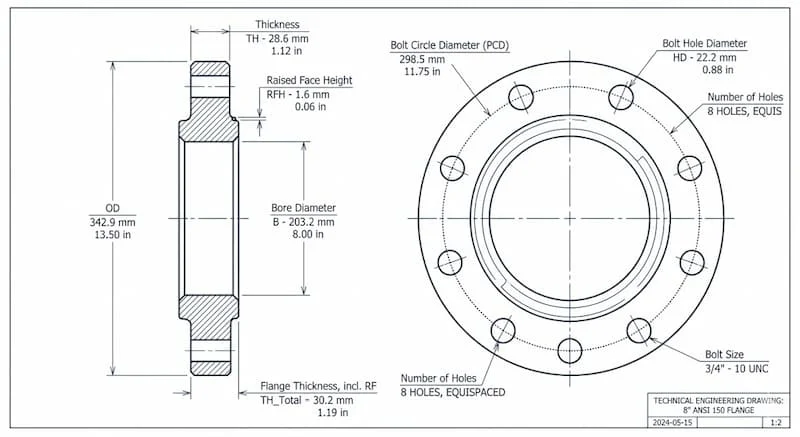

Thông số kỹ thuật chi tiết flange 8 inch ANSI 150 (DN200)

Để bộ phận thu mua và kỹ sư hiện trường không bị nhầm lẫn, dưới đây là bảng thông số "vàng" của mặt bích 8 inch Class 150 theo tiêu chuẩn ASME B16.5:

Bảng kích thước cơ bản

Khả năng chịu áp lực

Nhiều người lầm tưởng Class 150 nghĩa là chịu được 150 psi. Thực tế, ở nhiệt độ thường (khoảng 38°C), flange 8 inch 150 làm từ thép carbon có thể chịu được áp lực lên tới 19.6 bar (~285 psi). Khi nhiệt độ tăng cao, khả năng chịu áp của mặt bích sẽ giảm dần theo biểu đồ nhiệt - áp của tiêu chuẩn ASME.

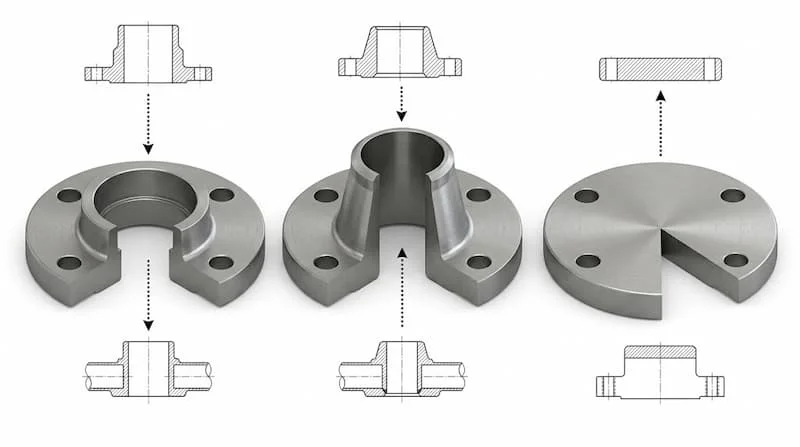

Phân loại các dòng flange 8 inch 150 phổ biến

Dựa vào cách thức kết nối với ống, mặt bích 8 inch Class 150 được chia thành các loại chính:

1. Slip-On Flange (SO): Đây là loại phổ biến nhất. Ống được xỏ vào trong lỗ mặt bích và hàn cả mặt trong lẫn mặt ngoài. Dễ lắp đặt và chi phí thấp.

2. Weld Neck Flange (WN): Có phần cổ dài để hàn đối đầu với ống. Loại này chịu rung động và áp suất cực tốt, thường dùng trong hệ thống dầu khí hoặc hơi nóng.

3. Blind Flange (BL): Mặt bích mù, không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc các hố chờ.

4. Lap Joint Flange (LJ): Dùng kèm với một đoạn ống ngắn gọi là Stub End, cho phép xoay mặt bích để căn chỉnh lỗ bulong dễ dàng.

Insight: Trong các công trình dân dụng và PCCC, loại Slip-On (SO) chiếm đến 80% sản lượng nhờ tính tiện dụng.

So sánh ANSI 150 với tiêu chuẩn PN (Châu Âu) và JIS (Nhật Bản)

Một trong những sai lầm gây tốn kém nhất là cố gắng lắp mặt bích ANSI 150 vào một hệ thống đang dùng tiêu chuẩn JIS 10K hoặc PN16.

Kết luận: Bạn không thể lắp lẫn các tiêu chuẩn này với nhau dù chúng đều dùng cho ống DN200. Số lượng lỗ bulong và khoảng cách tâm lỗ khác nhau khiến việc kết nối trực tiếp là không thể.

Tại sao lại gọi là Class 150? Ý nghĩa của Pressure Rating

Tên gọi Class 150 không phải là một con số áp lực cố định. Nó là một định danh đại diện cho một nhóm khả năng chịu tải. Theo ASME B16.5, áp lực làm việc thực tế phụ thuộc mật thiết vào vật liệu (Thép carbon, Inox 304, Inox 316) và nhiệt độ môi trường.

Ví dụ, mặt bích thép carbon Class 150 chịu được 19.6 bar ở 38°C, nhưng khi nhiệt độ lên đến 400°C, nó chỉ còn chịu được khoảng 6.5 bar. Việc hiểu rõ mối quan hệ này giúp kỹ sư tránh được các tai nạn cháy nổ hoặc vỡ đường ống do quá tải nhiệt.

Ứng dụng thực tế của mặt bích 8 inch Class 150

Nhờ sự phổ biến và dải áp lực trung bình, flange 8 ANSI 150 xuất hiện dày đặc trong:

• Hệ thống PCCC: Các đường ống chính dẫn nước cho tòa nhà cao tầng và nhà xưởng.

• Xử lý nước: Kết nối các máy bơm công suất lớn và bồn chứa trong nhà máy cấp thoát nước.

• Ngành HVAC: Hệ thống chiller dẫn nước lạnh cho các trung tâm thương mại.

• Công nghiệp thực phẩm & Hóa chất: Thường sử dụng biến thể mặt bích inox để chống ăn mòn.

Những sai lầm thường gặp khi chọn mua và lắp đặt

1. Nhầm số lỗ bulong: Như đã so sánh, ANSI 150 (8 lỗ) hoàn toàn khác với PN16 hay JIS 10K (12 lỗ) ở size DN200.

2. Sai vật liệu Gasket: Dùng gioăng cao su cho môi trường dầu hoặc nhiệt độ cao sẽ khiến gioăng bị mủn, gây rò rỉ.

3. Không chú ý loại mặt bích (Face Type): ANSI 150 có loại mặt phẳng (Flat Face - FF) và mặt lồi (Raised Face - RF). Lắp mặt lồi vào mặt phẳng không đúng cách có thể làm nứt mặt bích gang.

Hướng dẫn lắp đặt đúng kỹ thuật để chống rò rỉ

Lắp đặt mặt bích 8 inch đòi hỏi sự cẩn trọng vì trọng lượng phụ kiện khá nặng:

1. Làm sạch bề mặt: Loại bỏ gỉ sét, dầu mỡ trên bề mặt tiếp xúc của mặt bích và gioăng.

2. Căn chỉnh tâm: Đảm bảo hai đường ống đồng tâm trước khi xỏ bulong.

3. Siết bulong theo hình sao: Không siết chặt từng con một theo vòng tròn. Hãy siết theo cặp đối diện nhau để lực ép được phân bổ đều lên gioăng.

4. Sử dụng lực siết (Torque) chuẩn: Sử dụng cờ lê lực để đảm bảo bulong không bị quá căng gây đứt hoặc quá lỏng gây rò rỉ.

FAQ: Giải đáp thắc mắc về mặt bích 8 inch ANSI 150

1. Flange 8 inch ANSI 150 chịu áp tối đa bao nhiêu bar?

Ở điều kiện nhiệt độ bình thường, nó chịu được khoảng 19.6 bar. Tuy nhiên, hãy luôn tra bảng Pressure-Temperature Rating trong ASME B16.5 để biết giới hạn chính xác theo nhiệt độ vận hành.

2. Có thể dùng mặt bích ANSI 150 cho ống inox được không?

Được, nhưng bạn nên chọn mặt bích bằng inox (A182) để tránh hiện tượng ăn mòn điện hóa tại điểm tiếp xúc giữa hai vật liệu khác nhau.

3. Tại sao mặt bích 8 inch của tôi có 12 lỗ trong khi Catalog nói 8 lỗ?

Khả năng cao bạn đang cầm mặt bích tiêu chuẩn JIS 10K hoặc PN16/PN10. Hãy đo lại khoảng cách tâm lỗ (PCD) để xác định chính xác.

4. Bulong dùng cho mặt bích 8 inch ANSI 150 là loại nào?

Thường sử dụng 8 bộ bulong kích thước 3/4" (xấp xỉ M20).

Kết luận

Flange 8 inch 150 là một mắt xích quan trọng trong hạ tầng công nghiệp. Việc nắm rõ các thông số kỹ thuật về PCD, số lỗ bulong và tiêu chuẩn ASME B16.5 không chỉ giúp hệ thống vận hành an toàn mà còn tối ưu hóa chi phí đầu tư. Đừng để một sai sót nhỏ về tiêu chuẩn làm chậm tiến độ cả một dự án lớn flange 8 inch ansi 150.
