Flange 150 là gì? Hiểu đúng tiêu chuẩn ANSI 150LB & cách chọn chuẩn nhất

Trong các bản vẽ kỹ thuật đường ống quốc tế, ký hiệu Flange LB150 xuất hiện dày đặc như một tiêu chuẩn vàng. Tuy nhiên, đối với không ít kỹ sư hiện trường hoặc nhân viên thu mua vật tư, con số "150" này vẫn là một nguồn cơn của sự bối rối. Liệu 150 là đường kính ống, hay nó ám chỉ áp lực 150 psi? Liệu ta có thể dùng một mặt bích PN16 để thay thế cho Flange LB150 khi cần gấp?

Việc hiểu sai bản chất của tiêu chuẩn này dẫn đến những hậu quả tai hại: từ việc đặt hàng sai kích thước không thể lắp đặt (lệch lỗ bulong) cho đến rủi ro vỡ nổ hệ thống do không tương thích áp lực. Bài viết này sẽ tháo gỡ mọi thắc mắc của bạn về tiêu chuẩn ANSI 150LB, cung cấp thông số kỹ thuật chi tiết và cách phân biệt chuẩn xác để bạn luôn đưa ra quyết định mua hàng đúng đắn.

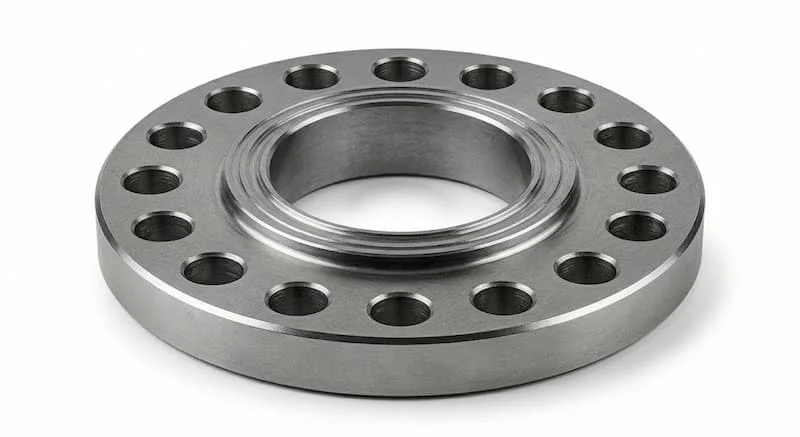

Flange LB150 là gì? Định nghĩa chuẩn kỹ thuật

Flange LB150 (hay còn gọi là mặt bích Class 150, 150LB) là loại mặt bích được thiết kế và sản xuất theo tiêu chuẩn của Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME/ANSI), cụ thể là mã ASME B16.5 hoặc B16.47.

Ký hiệu "150" ở đây không phải là kích thước đường ống, cũng không hoàn toàn là áp lực làm việc trực tiếp 150 psi. Nó là một Cấp áp lực danh định (Pressure Class). Để dễ hình dung, trong điều kiện nhiệt độ môi trường bình thường, một Flange LB150 có khả năng chịu được áp suất lên tới khoảng 19.6 Bar (tương đương 285 psi) — cao hơn nhiều so với con số 150 mà mọi người thường lầm tưởng.

Nguyên lý hoạt động và vai trò của Flange 150

Về cơ bản, Flange LB150 hoạt động như một khớp nối tháo rời giữa hai đoạn ống, hoặc giữa ống và thiết bị (van, máy bơm). Một bộ kết nối mặt bích tiêu chuẩn sẽ bao gồm:

• Hai mặt bích (Flanges).

• Hệ thống bulong (Bolts/Nuts) luồn qua các lỗ đồng tâm.

• Gioăng làm kín (Gasket) đặt ở giữa.

Khi siết chặt bulong theo lực chuẩn, hai bề mặt bích sẽ ép chặt vào gioăng. Dưới áp lực nén, gioăng biến dạng để lấp đầy các rãnh li ti, tạo ra một mối nối kín khít tuyệt đối. Vai trò của Flange LB150 không chỉ là chịu áp mà còn giúp việc bảo trì, tháo lắp các cụm van hay máy bơm trở nên linh hoạt mà không cần phải cắt ống.

Tiêu chuẩn ANSI/ASME Class 150 quy định những gì?

Tiêu chuẩn ASME B16.5 là "kinh thánh" quy định mọi thông số của Flange LB150 từ kích thước NPS 1/2 đến NPS 24. Các yếu tố được kiểm soát nghiêm ngặt bao gồm:

1. Kích thước hình học: Đường kính ngoài (OD), độ dày bích, chiều cao gờ (Raised Face).

2. Hệ thống lỗ bulong: Số lượng lỗ, đường kính lỗ và khoảng cách tâm lỗ (PCD).

3. Mối quan hệ Nhiệt độ - Áp suất: Đây là điểm mấu chốt. Khả năng chịu áp của mặt bích sẽ giảm dần khi nhiệt độ lưu chất tăng lên. Ví dụ, ở 400°C, một mặt bích thép carbon Class 150 chỉ còn chịu được khoảng 6.5 Bar thay vì 19 Bar như ban đầu.

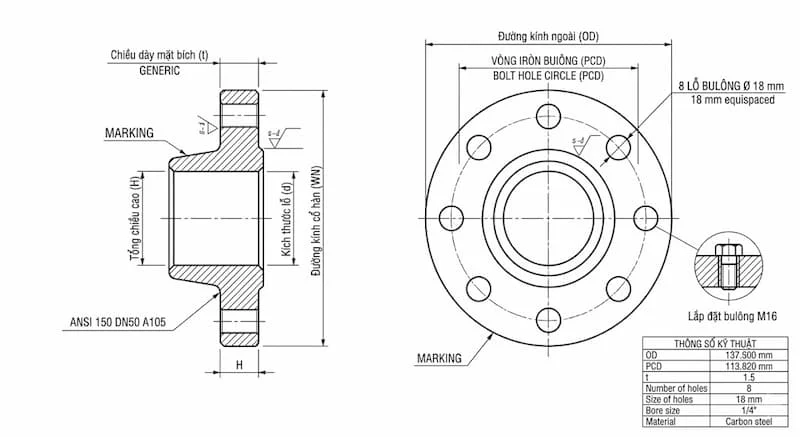

Thông số kỹ thuật Flange 150 (ANSI 150LB)

Để nhận diện và kiểm tra nhanh tại hiện trường, bạn cần nắm vững các thông số cơ bản sau của Flange LB150 :

• NPS (Nominal Pipe Size): Kích thước ống định danh (ví dụ 2", 4", 10").

• PCD (Pitch Circle Diameter): Đường kính vòng tròn đi qua tâm các lỗ bulong. Đây là thông số quyết định việc hai mặt bích có lắp khớp với nhau hay không.

• Số lỗ bulong: Flange LB150 thường có số lỗ là bội số của 4 (4, 8, 12, 16...).

Việc nắm chắc thông số kỹ thuật flange LB150 giúp bộ phận mua hàng đối chiếu được với Catalog của nhà cung cấp, tránh việc mua nhầm hàng "phi tiêu chuẩn" vốn thường có độ dày mỏng hơn để giảm giá thành nhưng không đảm bảo an toàn.

Các loại Flange LB150 phổ biến trong công nghiệp

Tùy vào cách kết nối với ống và yêu cầu vận hành, Flange LB150  được chia thành nhiều kiểu dáng:

• Weld Neck (WN): Mặt bích có cổ hàn, chịu được áp suất cực cao và rung động mạnh.

• Slip On (SO): Mặt bích trượt, dễ lắp đặt và căn chỉnh, phổ biến nhất trong hệ thống nước và khí.

• Blind Flange (BL): Mặt bích mù, dùng để bịt kín đầu ống hoặc ngăn cách hệ thống.

• Socket Weld (SW): Dùng cho các đường ống kích thước nhỏ nhưng áp lực cao.

• Threaded Flange: Mặt bích ren, dùng cho các khu vực không được phép hàn (dễ cháy nổ).

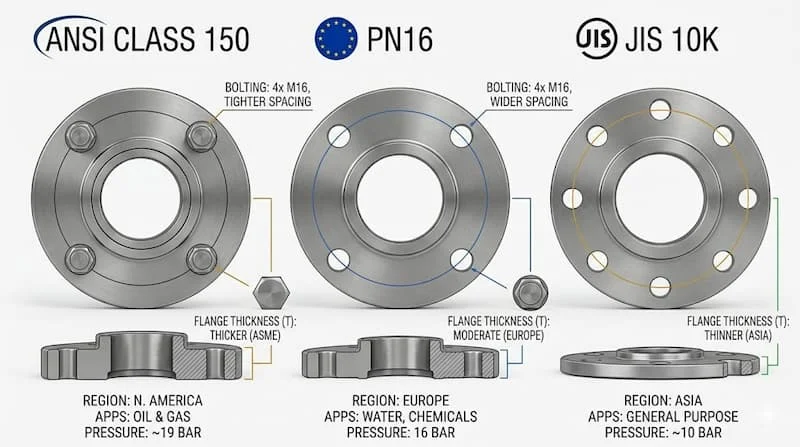

So sánh Flange LB150 với tiêu chuẩn PN16 và JIS 10K

Đây là phần quan trọng nhất giúp bạn tránh sai lầm chết người khi mua hàng. Dù cả ba đều là các tiêu chuẩn phổ biến, chúng KHÔNG THỂ THAY THẾ TRỰC TIẾP cho nhau.

Insight chuyên gia: Rất nhiều người nhầm tưởng Flange LB150 (chịu ~19 Bar) có thể lắp vừa với mặt bích PN16 (chịu 16 Bar) vì áp lực tương đương. Thực tế, PCD và đường kính lỗ bulong của chúng hoàn toàn khác nhau. Bạn sẽ không thể luồn bulong qua nếu cố tình kết nối hai tiêu chuẩn này.

Tại sao không thể dùng lẫn các tiêu chuẩn mặt bích?

Việc "lắp chế" các mặt bích khác tiêu chuẩn là một hành động cực kỳ nguy hiểm trong kỹ thuật:

1. Lệch lỗ bulong: Bạn buộc phải khoét rộng lỗ bích, làm yếu đi cấu trúc chịu lực của phụ kiện.

2. Rò rỉ: Khi PCD không khớp, lực ép lên gioăng sẽ không đều, dẫn đến tình trạng "phì" gioăng dưới áp lực cao.

3. Hỏng hệ thống: Sự không tương thích áp lực có thể dẫn đến nổ vỡ tại điểm nối, gây thiệt hại về tài sản và tính mạng.

Ứng dụng thực tế của Flange 150

Nhờ khả năng chịu áp ổn định và thiết kế theo chuẩn Mỹ, Flange LB150 là lựa chọn ưu tiên trong:

• Ngành Dầu khí & Hóa chất: Nơi yêu cầu độ an toàn kỹ thuật cao nhất.

• Hệ thống Hơi nóng (Steam): Nhờ khả năng chịu nhiệt tốt của vật liệu thép carbon/inox đạt chuẩn ASME.

• Hệ thống HVAC & Cấp nước áp lực cao: Trong các tòa nhà chọc trời hoặc nhà máy nhiệt điện.

Những sai lầm thường gặp khi chọn mua Flange LB150

• Nhầm 150 = 150 psi: Như đã phân tích, 150 là Class, không phải áp lực tối đa 150 psi.

• Quên kiểm tra nhiệt độ: Chọn Flange LB150 thép carbon cho môi trường 450°C là một sai lầm, vì lúc đó khả năng chịu áp của nó giảm xuống cực thấp.

• Chọn sai vật liệu: Dùng bích thép cho hóa chất ăn mòn chỉ vì nó rẻ hơn bích Inox 316.

Hướng dẫn lắp đặt Flange LB150 đúng kỹ thuật

1. Vệ sinh: Làm sạch bề mặt tiếp xúc, loại bỏ rỉ sét.

2. Gioăng: Chọn gioăng có cùng tiêu chuẩn ANSI 150.

3. Siết bulong hình sao: Luôn siết các cặp bulong đối diện để lực ép cân bằng.

4. Kiểm tra: Sau khi hệ thống vận hành có nhiệt, nên kiểm tra và siết lại (re-torque) nếu cần thiết.

FAQ – Câu hỏi thường gặp về Flange 150

1. Flange 150 chịu được áp suất bao nhiêu Bar?

Ở nhiệt độ thường, nó chịu được khoảng 19.6 Bar. Áp lực này sẽ giảm dần khi nhiệt độ tăng cao.

2. 150LB có bằng PN16 không?

Không. Chúng có áp lực làm việc gần nhau nhưng kích thước hình học và khoảng cách lỗ bulong hoàn toàn khác nhau.

3. Tại sao Flange LB150 lại đắt hơn bích JIS 10K?

Bởi vì Flange LB150 thường dày hơn, nặng hơn và quy trình kiểm định vật liệu (theo ASME) khắt khe hơn để chịu được áp suất cao hơn.

4. Có thể dùng Flange LB150 thay cho JIS 10K được không?

Về áp lực thì dư dùng, nhưng về cơ khí thì không lắp vừa lỗ bulong. Bạn cần một bộ chuyển đổi (Adapter) nếu muốn kết nối chúng.

Kết luận

Hiểu đúng Flange LB150 là gì không chỉ là nắm bắt một thông số, mà là đảm bảo sự an toàn và ổn định cho toàn bộ công trình. Tiêu chuẩn ANSI 150LB mang lại sự tin cậy tuyệt đối nếu bạn biết cách lựa chọn và lắp đặt chính xác. Đừng để những nhầm lẫn giữa Class, psi hay Bar làm ảnh hưởng đến chất lượng dự án của bạn flange 150.
