Mặt bích 10K là gì? Hiểu đúng tiêu chuẩn JIS 10K & cách chọn chuẩn

Trong lĩnh vực phụ kiện đường ống công nghiệp, việc đặt mua vật tư đôi khi trở thành một thử thách nếu bạn không nắm rõ các ký hiệu kỹ thuật. Chắc hẳn bạn đã ít nhất một lần bắt gặp các yêu cầu như: "Cung cấp mặt bích 10K", "Mặt bích PN16" hay "150LB". Vậy thực sự mặt bích 10K là gì? Nó là kích thước, cân nặng hay là một chỉ số nào khác?

Việc hiểu sai hoặc nhầm lẫn giữa mặt bích 10K với các tiêu chuẩn như PN10 hay ANSI 150LB không chỉ dẫn đến việc không thể lắp đặt (lệch lỗ bulong) mà còn gây nguy hiểm trực tiếp cho hệ thống khi áp lực làm việc không tương thích. Bài viết này sẽ phân tích chi tiết từ khái niệm đến thông số kỹ thuật, giúp bạn chọn đúng loại mặt bích 10K chuẩn nhất cho công trình của mình.

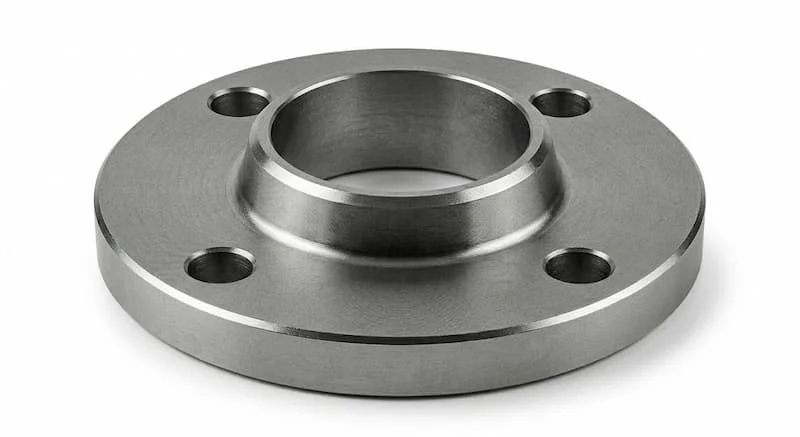

Mặt bích 10K là gì?

Mặt bích 10K là loại mặt bích được sản xuất theo bộ tiêu chuẩn công nghiệp Nhật Bản (JIS - Japanese Industrial Standards). Ký hiệu "10K" ở đây không phải là kích thước đường ống, mà là chỉ số biểu thị áp lực danh định mà mặt bích có khả năng chịu đựng trong điều kiện nhiệt độ tiêu chuẩn.

Cụ thể, 10K tương đương với khả năng chịu áp lực khoảng 10 kgf/cm² (xấp xỉ 10 Bar hoặc 1 MPa). Đây là mức áp lực phổ biến nhất trong các hệ thống cấp thoát nước và HVAC tại Việt Nam. Khi bạn nghe thấy thuật ngữ "mặt bích JIS 10K", hãy hiểu rằng đó là mặt bích tuân thủ nghiêm ngặt các quy định về kích thước, độ dày và khoảng cách lỗ bulong do Nhật Bản ban hành.

Nguyên lý hoạt động của mặt bích trong hệ thống

Mặt bích đóng vai trò là cầu nối tháo lắp linh hoạt giữa các đoạn ống hoặc giữa ống với các thiết bị như van, máy bơm, bình áp lực. Một bộ kết nối mặt bích hoàn chỉnh bao gồm: mặt bích, bulong và gioăng làm kín (gasket).

Nguyên lý hoạt động dựa trên lực ép cơ học: Khi bạn siết chặt các bulong, hai mặt bích sẽ ép chặt vào nhau. Lớp gioăng ở giữa bị biến dạng và lấp đầy các rãnh li ti trên bề mặt bích, tạo ra một môi trường kín tuyệt đối. Sự an toàn của mối nối này phụ thuộc vào việc mặt bích có đủ độ dày để chống lại áp lực bên trong hay không. Đây chính là lý do vì sao tiêu chuẩn 10K quy định rất chặt chẽ về độ dày và vật liệu chế tạo.

Tiêu chuẩn JIS 10K gồm những quy định gì?

Tiêu chuẩn JIS (thường là mã JIS B2220) quy định toàn diện các yếu tố hình học và cơ lý của mặt bích 10K. Khi một sản phẩm được đóng dấu "JIS 10K", nó phải đảm bảo các yếu tố sau:

• Kích thước danh định (DN): Phù hợp với các dải ống từ DN10 đến DN2000.

• Đường kính lỗ bulong và số lỗ: Quy định số lượng lỗ (4 lỗ, 8 lỗ, 12 lỗ...) tùy theo kích thước ống để phân bổ lực siết đều nhất.

• Khoảng cách tâm lỗ (PCD): Đây là thông số quan trọng nhất để lắp khớp với các thiết bị khác.

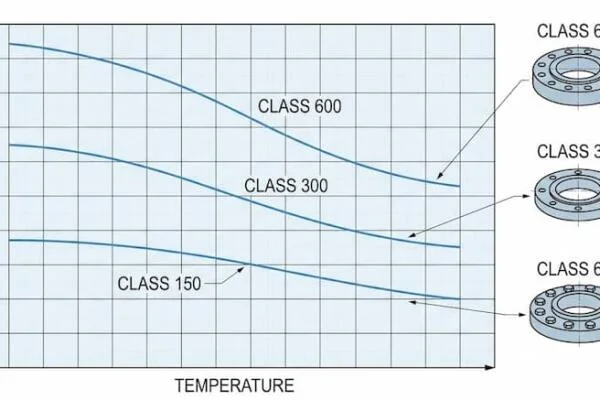

• Áp lực làm việc: Đảm bảo vận hành an toàn ở mức 10 bar. Tuy nhiên, nếu nhiệt độ môi chất tăng cao, khả năng chịu áp lực của bích 10K sẽ giảm xuống theo biểu đồ nhiệt - áp của vật liệu.

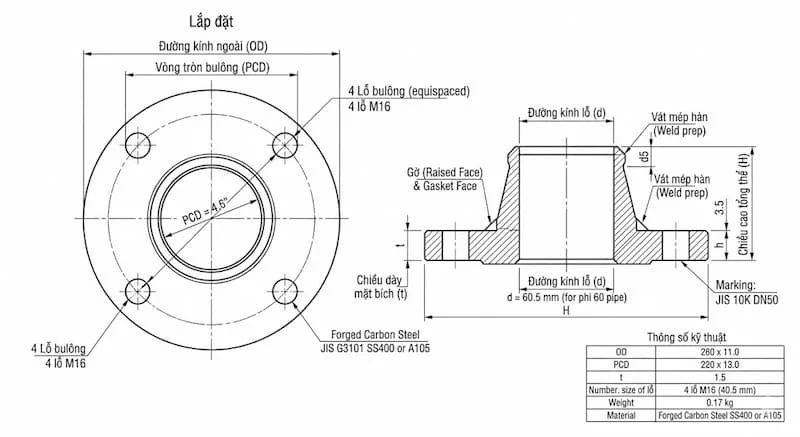

Thông số kỹ thuật mặt bích 10K cần nắm vững

Để chọn mua hoặc thiết kế, bạn cần chú ý đến các thông số sau trong bảng tra tiêu chuẩn JIS 10K:

1. DN (Nominal Diameter): Đường kính định danh của ống (Ví dụ DN50, DN100).

2. OD (Outside Diameter): Đường kính ngoài tổng thể của mặt bích.

3. PCD (Pitch Circle Diameter): Đường kính của vòng tròn đi qua tâm các lỗ bulong.

4. T (Thickness): Độ dày của thân bích.

5. Số lỗ bulong: Ví dụ bích DN50 tiêu chuẩn 10K thường có 4 lỗ bulong M16.

Việc nắm rõ thông số mặt bích giúp bạn kiểm tra nhanh hàng hóa tại công trường, tránh tình trạng nhà thầu cấp sai loại bích mỏng hơn so với yêu cầu kỹ thuật.

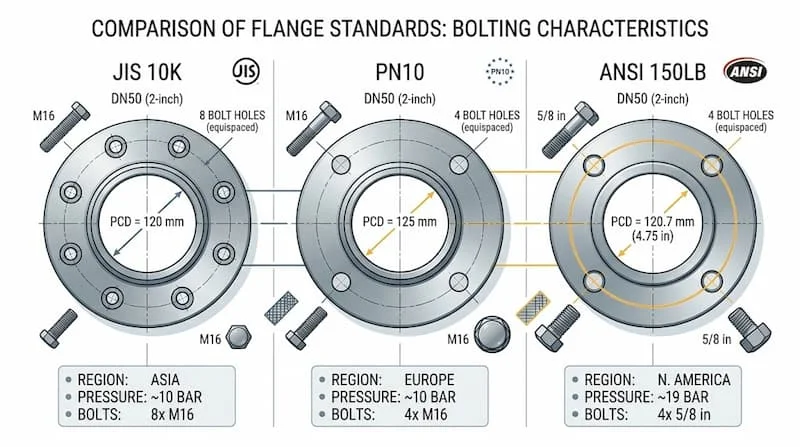

So sánh JIS 10K với tiêu chuẩn PN10 và ANSI 150LB

Đây là phần gây nhiều nhầm lẫn nhất cho người dùng. Dù cùng biểu thị áp lực tương đương nhau, nhưng các tiêu chuẩn này KHÔNG THỂ THAY THẾ TRỰC TIẾP cho nhau.

Insight quan trọng: Rất nhiều người nghĩ rằng 10K ≈ 10 Bar nên có thể dùng chung với mặt bích PN10. Thực tế, đường kính tâm lỗ bulong (PCD) của chúng thường lệch nhau vài milimet. Nếu bạn cố tình lắp lẫn, bulong sẽ bị xéo, không thể siết chặt và dẫn đến rò rỉ ngay lập tức.

Tại sao không thể dùng lẫn các tiêu chuẩn mặt bích 10k là gì?

Việc "lắp râu ông nọ cắm cằm bà kia" trong kỹ thuật đường ống là một sai lầm chết người.

• Lệch tâm lỗ (PCD): Bạn không thể luồn được bulong qua hai mặt bích khác tiêu chuẩn.

• Sai lệch áp suất: Mặt bích ANSI 150LB có khả năng chịu áp cao hơn nhiều so với 10K. Nếu bạn thay bằng 10K trong hệ thống áp suất cao, bích có thể bị biến dạng hoặc nổ vỡ.

• Hệ quả: Gây dừng hệ thống đột ngột, hỏng máy bơm, van và tốn kém chi phí nhân công để tháo dỡ, thay thế lại từ đầu.

Ứng dụng thực tế của mặt bích 10K

Nhờ tính phổ biến của các thiết bị xuất xứ từ Nhật Bản, Hàn Quốc và Đài Loan tại Việt Nam, mặt bích 10K xuất hiện trong hầu hết các công trình:

• Hệ thống cấp thoát nước: Các trạm bơm, đường ống dẫn nước sạch đô thị.

• Hệ thống PCCC: Kết nối các trụ cứu hỏa, van báo động.

• Hệ thống điều hòa (HVAC): Đường ống nước lạnh (chiller) trong các tòa nhà cao tầng.

• Nhà máy công nghiệp: Dẫn dầu, khí nén hoặc hóa chất nhẹ trong các khu công nghiệp.

Sai lầm thường gặp khi chọn mặt bích 10K

1. Nhầm 10K là khối lượng: Một số người mới vào nghề nghĩ 10K là nặng 10kg. Thực tế đây là chỉ số áp lực.

2. Không quan tâm đến vật liệu: Mặt bích 10K có thể làm từ thép (SS400), Inox (304, 316) hoặc nhựa. Dùng bích thép cho môi trường hóa chất sẽ gây ăn mòn nhanh chóng.

3. Bỏ qua độ dày: Nhiều loại bích "thiếu ly" (mỏng hơn tiêu chuẩn) tràn lan trên thị trường. Chúng có thể có PCD đúng nhưng độ dày không đạt, dẫn đến cong vênh khi siết bulong.

Hướng dẫn lắp đặt mặt bích đúng kỹ thuật

1. Làm sạch bề mặt: Đảm bảo bề mặt bích không có vết xước sâu hoặc bụi bẩn.

2. Đặt gioăng đồng tâm: Gioăng mặt bích phải nằm đúng vị trí, không lệch vào trong lòng ống gây cản trở dòng chảy.

3. Siết bulong theo hình sao: Luôn siết các cặp bulong đối diện nhau để lực ép được phân bổ đều. Đừng siết chặt cứng một con rồi mới sang con tiếp theo.

4. Kiểm tra lực siết: Sử dụng cờ lê lực nếu cần thiết để tránh làm biến dạng gioăng hoặc gãy bích nhựa.

FAQ – Câu hỏi thường gặp về mặt bích 10K

1. Mặt bích 10K là gì chịu được bao nhiêu áp lực?

Trong điều kiện nhiệt độ thường, nó chịu được khoảng 10kgf/cm² (10 Bar). Nếu nhiệt độ lên đến 200°C, áp lực an toàn có thể giảm xuống còn 5-7 Bar.

2. 10K có bằng PN10 không?

Về áp lực thì tương đương, nhưng về kích thước hình học (PCD, số lỗ) thì thường khác nhau. Không nên dùng lẫn trừ khi đã đo đạc thông số thực tế.

3. Có thể dùng mặt bích 10K thay cho 150LB không?

Không. Mặt bích ANSI 150LB chịu áp lực cao hơn (khoảng 19 bar) và có thiết kế lỗ bulong hoàn toàn khác bích JIS 10K.

4. Mặt bích JIS 10K thường làm từ vật liệu gì?

Phổ biến nhất là thép carbon (SS400, A105), inox (SUS304, SUS316) và nhựa PVC/PP/PVDF.

Kết luận

Hiểu rõ mặt bích 10K là gì và nắm vững tiêu chuẩn JIS 10K là chìa khóa để vận hành hệ thống đường ống an toàn, hiệu quả. Việc chọn đúng tiêu chuẩn ngay từ khâu thiết kế và mua sắm không chỉ giúp việc lắp đặt trở nên dễ dàng mà còn tránh được những rủi ro rò rỉ, cháy nổ không đáng có mặt bích 10k là gì.
