CS Blind Flange Là Gì? Cấu Tạo, Tiêu Chuẩn & Cách Chọn Đúng

Trong thiết kế và vận hành hệ thống đường ống công nghiệp, việc kiểm soát dòng chảy không chỉ nằm ở các loại van hay co nối. Có những thời điểm, yêu cầu quan trọng nhất lại là việc bịt kín hoàn toàn một đầu ống để bảo trì, kiểm tra áp suất hoặc chờ lắp đặt mở rộng. Tuy nhiên, nếu lựa chọn sai loại phụ kiện hoặc không nắm rõ tiêu chuẩn áp lực, hệ thống rất dễ đối mặt với nguy cơ rò rỉ, thậm chí là nổ áp lực tại điểm chặn. Đó chính là lý do bạn cần hiểu rõ về CS flange (mặt bích mù thép carbon) – "chốt chặn" an toàn nhất trong mạng lưới đường ống hiện nay.

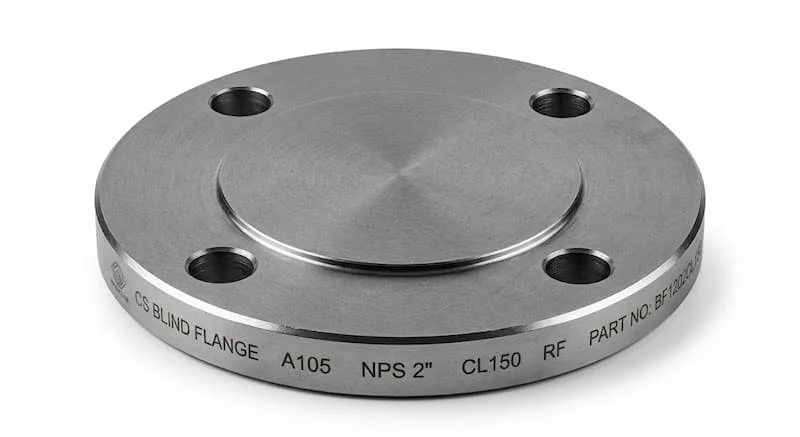

C S blind flange là gì? Định nghĩa chuẩn kỹ thuật

C S blind flange (thường được gọi là mặt bích mù thép carbon) là một loại phụ kiện đường ống có thiết kế đặc biệt: hoàn toàn không có lỗ thoát ở tâm. "CS" là viết tắt của Carbon Steel (thép carbon), loại vật liệu phổ biến nhất trong ngành cơ khí nhờ độ bền cơ học cao và chi phí tối ưu.

Về cơ bản, nó giống như một chiếc đĩa thép đặc được khoan các lỗ bulong xung quanh để kết nối với các mặt bích có lỗ khác. Khi được lắp đặt vào cuối đường ống, nó đóng vai trò như một vách ngăn tuyệt đối, ngăn chặn hoàn toàn dòng lưu chất đi qua. Khác với các loại mặt bích rỗng (như Slip-on hay Weld Neck) dùng để kết nối và điều hướng, blind flange sinh ra để kết thúc một hành trình.

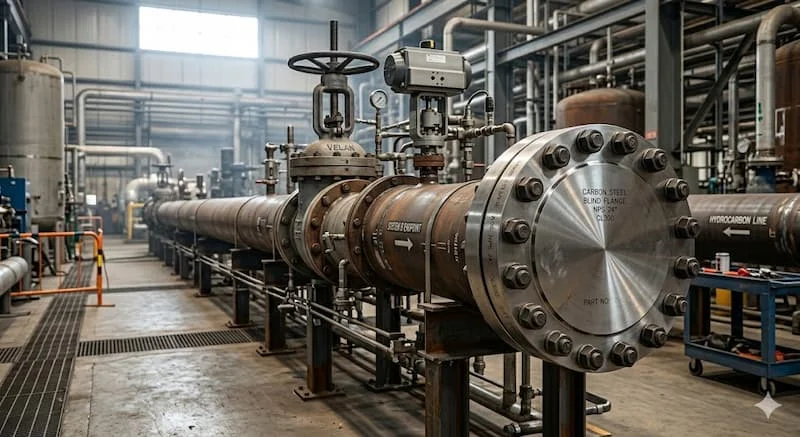

Nguyên lý hoạt động của blind flange trong hệ thống áp lực

Nguyên lý hoạt động của  C S blind flange dựa trên cơ chế khóa kín bằng lực siết. Khi lắp đặt, mặt bích mù sẽ được ép chặt vào mặt bích đối diện thông qua hệ thống bulong (bolts) và gioăng làm kín (gasket) ở giữa.

1. Bịt kín hoàn toàn: Thân bích đặc chịu trực tiếp áp lực của dòng lưu chất va đập vào.

2. Tạo Seal ngăn rò rỉ: Nhờ vào lực siết đều của các bulong, gioăng làm kín bị biến dạng và lấp đầy các khe hở giữa hai bề mặt kim loại, tạo nên một môi trường kín khít tuyệt đối.

Điểm quan trọng: Trong piping system, mặt bích mù thường là điểm chịu ứng suất uốn lớn nhất do áp lực từ dòng chảy. Vì không có lỗ ở giữa, cấu trúc của nó ổn định hơn và có khả năng chịu tải áp lực vượt trội so với các loại mặt bích có lỗ cùng kích cỡ.

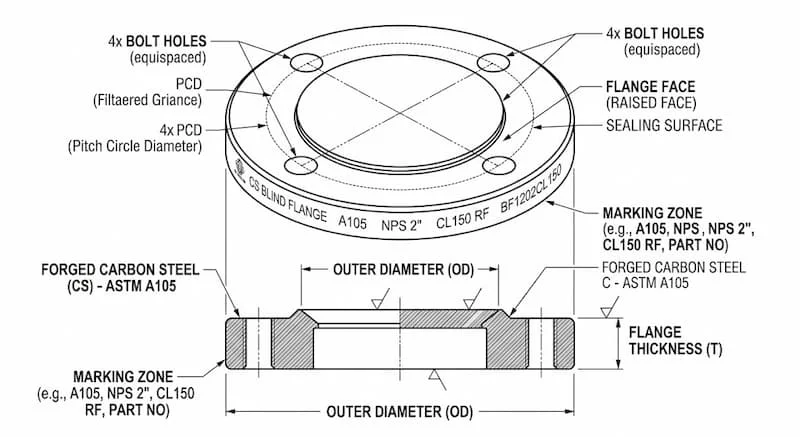

Phân tích cấu tạo chi tiết của C S blind flange

Một chiếc C S blind flange tiêu chuẩn không đơn thuần là một tấm thép tròn. Nó được gia công cơ khí chính xác với 3 thành phần cốt lõi:

• Thân bích đặc (Solid Plate): Đây là phần quan trọng nhất, độ dày của thân bích được tính toán kỹ lưỡng dựa trên tiêu chuẩn áp lực (Class hoặc PN). Thép carbon A105 thường được rèn (forged) để đảm bảo không có bọt khí bên trong, tăng khả năng chịu lực.

• Lỗ bulong (Bolt Holes): Số lượng và đường kính lỗ bulong phải tuân thủ nghiêm ngặt các tiêu chuẩn như ANSI hay DIN để đảm bảo tính lắp lẫn với các thiết bị khác.

• Bề mặt sealing (Sealing Face): Khu vực tiếp xúc với gioăng. Tùy vào yêu cầu kỹ thuật mà bề mặt này có thể được gia công phẳng (FF) hoặc có gờ (RF) để tăng cường khả năng bám giữ gioăng.

Thông số kỹ thuật và tiêu chuẩn phổ biến

Để đảm bảo an toàn, việc lựa chọn C S blind flange phải dựa trên các hệ thống tiêu chuẩn quốc tế. Việc dùng sai tiêu chuẩn không chỉ gây lệch lỗ bulong mà còn tiềm ẩn nguy cơ phá hủy hệ thống dưới áp lực cao.

Các hệ tiêu chuẩn phổ biến:

• ANSI/ASME (Mỹ): Phân loại theo Class như Class 150, 300, 600, 900... Đây là chuẩn phổ biến nhất trong ngành dầu khí và hóa chất.

• DIN (Đức/Châu Âu): Phân loại theo PN (Pressure Nominal) như PN10, PN16, PN25, PN40.

• JIS (Nhật Bản): Phân loại theo K như 5K, 10K, 20K.

Vật liệu chế tạo:

Vật liệu phổ biến nhất cho C S blind flange là ASTM A105. Đây là loại thép carbon rèn có khả năng chịu nhiệt độ và áp suất tuyệt vời. Ngoài ra còn có các mác thép như A350 (cho nhiệt độ thấp) hoặc A694 (cho áp suất rất cao).

Phân loại blind flange dựa trên bề mặt kết nối (Facing)

Cách bạn chọn bề mặt bích sẽ quyết định loại gioăng (gasket) bạn cần sử dụng:

1. RF (Raised Face): Có một phần gờ cao lên ở khu vực lỗ tâm (đối với bích mù là phần trung tâm đặc). Loại này tập trung lực siết vào một diện tích nhỏ hơn, giúp tăng khả năng làm kín ở áp suất cao.

2. FF (Flat Face): Bề mặt hoàn toàn phẳng. Thường dùng cho các hệ thống áp lực thấp hoặc khi kết nối với các thiết bị bằng gang (cast iron) để tránh làm gãy bích khi siết quá chặt.

3. RTJ (Ring Type Joint): Có rãnh để đặt vòng đệm kim loại, thường dùng trong các môi trường cực kỳ khắc nghiệt như dầu khí thượng nguồn.

So sánh chuyên sâu: C S blind flange vs Stainless Steel blind flange

Nhiều kỹ sư thường băn khoăn giữa việc chọn thép carbon hay inox (stainless steel). Dưới đây là bảng so sánh giúp bạn tối ưu chi phí và hiệu quả:

Insight: Nếu môi trường của bạn là nước sạch hoặc hệ thống PCCC thông thường, C S blind flange là lựa chọn thông minh nhất để tiết kiệm ngân sách mà vẫn đảm bảo an toàn kỹ thuật.

Tại sao blind flange lại có khả năng chịu áp lực tốt nhất?

Trong một hệ thống piping, các vị trí có lỗ hổng (như mặt bích rỗng) thường là nơi tập trung ứng suất (stress concentration). Ngược lại, C S blind flange là một khối đặc thống nhất. Khi áp lực dòng chảy tác động, lực được phân bổ đều lên toàn bộ bề mặt đĩa thép.

Hơn nữa, độ dày của mặt bích mù thường được thiết kế lớn hơn so với các loại bích khác cùng kích cỡ để bù đắp cho việc không có sự hỗ trợ từ thành ống xuyên qua tâm. Điều này biến nó thành phụ kiện "trâu bò" nhất, thường được dùng làm điểm cuối trong các bài test áp lực (hydrostatic testing) lên đến hàng trăm Bar.

Ứng dụng thực tế: Khi nào bạn thực sự cần CS blind flange?

Việc sử dụng mặt bích mù không chỉ đơn giản là để "đóng" một đường ống. Trong thực tế, nó xuất hiện ở 3 kịch bản chính:

1. Bịt đầu ống tạm thời: Trong quá trình thi công, khi một nhánh ống chưa hoàn thiện hoặc đang chờ lắp đặt thiết bị (như bơm, van), người ta dùng blind flange để bảo vệ bên trong đường ống khỏi bụi bẩn và dị vật.

2. Kiểm tra áp lực (Pressure Testing): Đây là ứng dụng quan trọng nhất. Để nghiệm thu độ kín của toàn bộ hệ thống, các kỹ sư sẽ dùng mặt bích mù để chặn các đầu ra, sau đó bơm nước/khí vào để test áp.

3. Dừng hệ thống để bảo trì: Khi cần sửa chữa một đoạn ống mà không muốn xả toàn bộ lưu chất trong hệ thống chính, blind flange được lắp vào để cách ly khu vực bảo trì một cách an toàn tuyệt đối.

Sai lầm thường gặp và hậu quả khi lắp đặt CS blind flange

Dù có cấu tạo đơn giản, nhưng sai sót trong việc chọn và lắp đặt C S blind flange có thể dẫn đến những thảm họa công nghiệp:

• Chọn sai tiêu chuẩn áp lực: Lắp mặt bích Class 150 vào hệ thống chạy Class 300 sẽ khiến bích bị biến dạng hoặc bulong bị đứt gãy do quá tải.

• Quên hoặc dùng sai Gasket: Không có gioăng đồng nghĩa với việc không bao giờ kín. Dùng gioăng cao su cho môi trường nhiệt độ cao sẽ khiến gioăng bị chảy, gây rò rỉ ngay lập tức.

• Siết bulong không đều tay: Lực siết không đồng đều khiến mặt bích bị vênh, tạo khe hở cho lưu chất thoát ra.

Hậu quả: Rò rỉ hóa chất gây ô nhiễm, cháy nổ hệ thống khí, hoặc nghiêm trọng hơn là nổ áp lực gây nguy hiểm đến tính mạng nhân sự vận hành.

Checklist: Cách chọn C S blind flange đúng chuẩn cho nhà thầu

Để tránh các sai sót nêu trên, bộ phận mua hàng và kỹ sư cần kiểm tra kỹ 4 yếu tố sau:

1. Xác định tiêu chuẩn (Standards): Hệ thống đang dùng ANSI, DIN hay JIS?

2. Xác định áp lực (Pressure Rating): Class bao nhiêu? PN bao nhiêu? (Ví dụ: PN16 hay Class 150).

3. Chọn vật liệu (Material): ASTM A105 là tiêu chuẩn, nhưng nếu dùng cho môi trường lạnh sâu cần chọn A350 LF2.

4. Kích thước (Size): Phải tương ứng với kích thước định danh của ống (Ví dụ: DN25, DN50, DN100...).

Lưu ý quan trọng khi lắp đặt

• Siết bulong theo hình sao: Luôn siết các bulong đối diện nhau theo sơ đồ hình sao để lực ép được phân bổ đều lên bề mặt gioăng.

• Kiểm tra bề mặt: Đảm bảo bề mặt sealing không có vết trầy xước sâu trước khi lắp.

• Sơn phủ chống rỉ: Vì là thép carbon (CS), hãy đảm bảo mặt bích được sơn đen, mạ kẽm hoặc bôi mỡ bảo vệ để tránh oxy hóa bởi môi trường bên ngoài.

FAQ – Giải đáp nhanh về C S Blind Flange

1. C S blind flange có thể tái sử dụng không?

Có, bạn hoàn toàn có thể tái sử dụng nếu thân bích chưa bị biến dạng, ăn mòn hoặc mỏng đi so với tiêu chuẩn. Tuy nhiên, gioăng (gasket) thì bắt buộc phải thay mới mỗi lần tháo lắp.

2. Tại sao tôi thấy mặt bích mù CS thường có màu đen?

Đó thường là lớp sơn phủ (Black Vanish) hoặc sơn dầu để bảo vệ thép carbon không bị rỉ sét trong quá trình lưu kho và vận chuyển.

3. Có thể dùng CS blind flange cho hệ thống thực phẩm không?

Không khuyến khích. Thép carbon dễ bị rỉ sét và phản ứng với các chất tẩy rửa thực phẩm. Trong trường hợp này, nên dùng Inox (Stainless Steel 304/316).

4. Ký hiệu A105 trên mặt bích nghĩa là gì?

Đó là ký hiệu của hiệp hội ASTM, chỉ loại vật liệu thép carbon rèn chuyên dụng cho các phụ kiện đường ống chịu áp suất và nhiệt độ cao.

Kết luận

C S blind flange không chỉ là một tấm đĩa chặn đơn thuần; nó là thành phần cốt lõi đảm bảo sự linh hoạt và an toàn cho mọi hệ thống piping công nghiệp. Từ việc bịt kín tạm thời đến những bài test áp lực khắc nghiệt, việc chọn đúng tiêu chuẩn và vật liệu thép carbon phù hợp sẽ giúp doanh nghiệp tiết kiệm chi phí đáng kể mà vẫn duy trì được hiệu suất vận hành tối ưu cs blind flange.
