Ring type joint flange là gì? Trong các hệ thống công nghiệp đòi hỏi sự khắt khe về độ an toàn như dầu khí, hơi bão hòa nhiệt độ cao hay hóa chất độc hại, việc lựa chọn phương thức kết nối đường ống là yếu tố sống còn. Thực tế cho thấy, nhiều hệ thống sử dụng mặt bích thông thường (Raised Face - RF) đã gặp phải tình trạng rò rỉ nghiêm trọng khi áp suất vượt ngưỡng Class 600.

Vấn đề nằm ở chỗ các loại gioăng mềm (non-metallic gasket) không thể chịu đựng được sự khắc nghiệt của môi trường áp suất cực lớn và nhiệt độ biến thiên liên tục. Hệ quả của việc rò rỉ không chỉ dừng lại ở tổn thất kinh tế do thất thoát môi chất mà còn tiềm ẩn nguy cơ cháy nổ, ô nhiễm môi trường và chi phí bảo trì khổng lồ. Để giải quyết triệt để bài toán này, các chuyên gia kỹ thuật hàng đầu luôn ưu tiên sử dụng ring type joint flange (RTJ) – loại mặt bích được thiết kế đặc biệt để đảm bảo độ kín khít tuyệt đối trong những điều kiện vận hành khắc nghiệt nhất.

Ring type joint flange là gì?

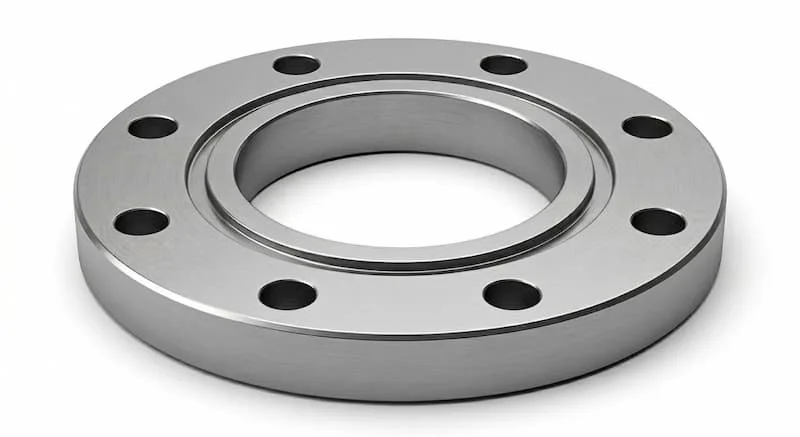

Ring type joint flange (hay còn gọi là mặt bích RTJ) là loại mặt bích được thiết kế có một rãnh (groove) đặc biệt trên bề mặt tiếp xúc để chứa một gasket bằng kim loại dạng vòng (ring). Khác với các loại mặt bích sử dụng gioăng cao su hay chì, RTJ flange tạo ra sự kết nối "kim loại - kim loại", giúp hệ thống chịu được áp suất và nhiệt độ vượt trội.

Định nghĩa một cách súc tích: Mặt bích RTJ là kiểu kết nối mặt bích chuyên dụng cho áp suất cao, sử dụng cơ chế nén gasket kim loại vào rãnh gia công sẵn để tạo độ kín khít cơ học bền vững. Đây là linh kiện không thể thiếu trong các tiêu chuẩn ASME B16.5 và ASME B16.47 dành cho các ngành công nghiệp nặng.

Nguyên lý làm kín của RTJ flange

Nguyên lý hoạt động của mặt bích RTJ dựa trên cơ chế biến dạng dẻo của kim loại. Khi chúng ta tiến hành siết chặt hệ thống bulong, lực ép cực lớn sẽ đẩy gasket kim loại (thường là sắt mềm hoặc thép không gỉ) lọt sâu vào trong rãnh (groove) của mặt bích.

Tại đây, gasket kim loại sẽ bị nén mạnh và biến dạng nhẹ để điền đầy các khoảng hở siêu nhỏ trên bề mặt rãnh. Sự tiếp xúc trực tiếp giữa hai bề mặt kim loại cứng (mặt bích) và kim loại mềm hơn (gasket) tạo thành một màng ngăn áp suất lý tưởng.

Điểm khác biệt cốt lõi so với các dòng mặt bích thông thường là RTJ không sử dụng gioăng mềm. Điều này giúp loại bỏ hoàn toàn rủi ro gioăng bị "thổi bay" (blow-out) dưới áp lực cao. Độ kín của RTJ flange tỷ lệ thuận với lực siết bulong và áp suất bên trong hệ thống – áp suất càng lớn, xu hướng ép gasket vào rãnh càng mạnh, giúp mối nối càng thêm vững chắc.

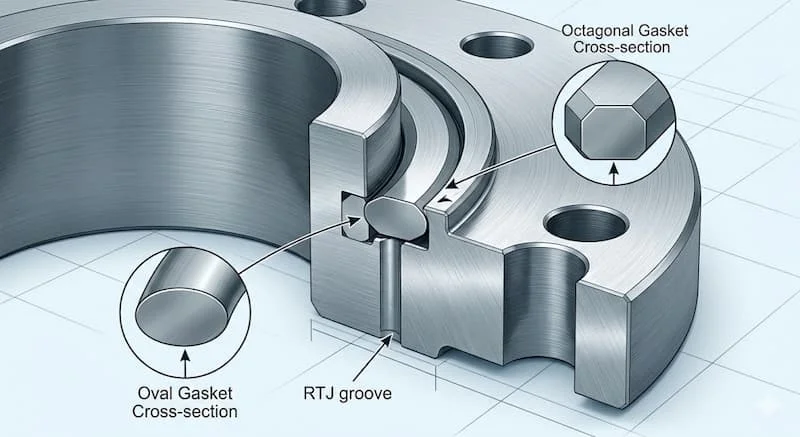

Cấu tạo chi tiết RTJ flange

Một bộ kết nối mặt bích RTJ tiêu chuẩn bao gồm 4 thành phần chính được gia công với độ chính xác cực cao:

1. Thân flange: Thường là loại Weld Neck (cổ hàn) để đảm bảo khả năng chịu lực tốt nhất.

2. Rãnh RTJ (Groove): Đây là phần quan trọng nhất, được gia công bằng máy CNC với độ bóng bề mặt và sai số kích thước khắt khe. Nếu rãnh bị trầy xước dù chỉ là một vết nhỏ, khả năng làm kín sẽ bị triệt tiêu hoàn toàn.

3. Ring Gasket: Có hai dạng chính là Oval (mặt cắt hình elip) và Octagonal (mặt cắt hình bát giác).

4. Bulong/Đai ốc: Thường là thép hợp kim cường độ cao (như ASTM A193 B7) để cung cấp đủ lực nén cần thiết.

Vì sao cần độ chính xác cao? Do cơ chế làm kín là kim loại tiếp xúc kim loại, bất kỳ sai lệch nào về góc vát của rãnh hoặc độ cứng của gasket đều dẫn đến việc biến dạng không đều, gây rò rỉ mà không cách nào khắc phục được bằng cách siết thêm lực.

Phân loại mặt bích RTJ

Để đáp ứng các mục tiêu kỹ thuật khác nhau, mặt bích RTJ được phân loại dựa trên kiểu thiết kế mặt bích và loại gasket sử dụng:

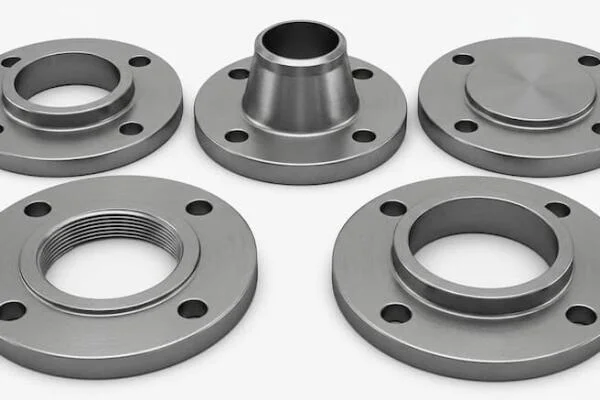

Theo kiểu flange:

• Weld Neck RTJ: Loại phổ biến nhất, có cổ dài để hàn đối đầu với ống, giúp phân phối ứng suất đều.

• Blind RTJ: Mặt bích mù dùng để bịt kín đầu ống trong hệ thống áp lực cao.

• Slip-on RTJ: Rất ít phổ biến, chỉ dùng trong một số trường hợp đặc biệt do khả năng chịu lực kém hơn Weld Neck.

Theo loại Gasket:

• Oval Ring: Kiểu truyền thống, tiếp xúc với rãnh theo một đường cong. Tuy nhiên, độ ổn định không cao bằng loại bát giác.

• Octagonal Ring: Gasket hình bát giác có diện tích tiếp xúc lớn hơn, tạo ra lực ép đồng đều hơn tại các góc vát.

Tại sao Octagonal tốt hơn? Trong các thử nghiệm áp lực, Octagonal ring cho thấy khả năng làm kín ổn định và chịu được rung động tốt hơn so với loại Oval, do đó nó thường được chỉ định cho các hệ thống trên Class 900.

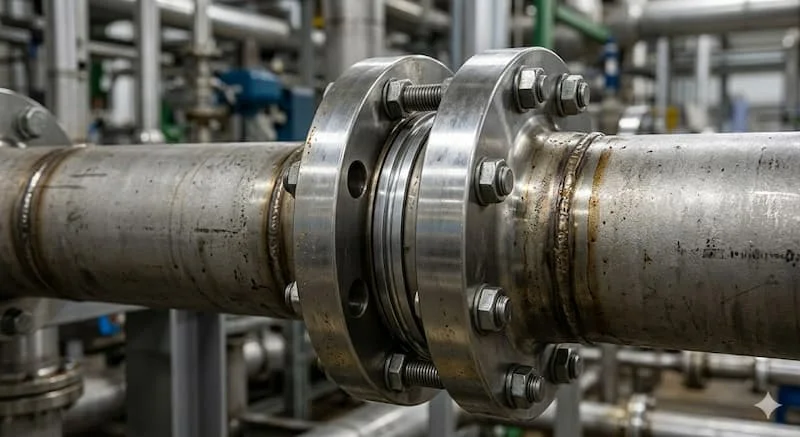

Thông số kỹ thuật quan trọng

Khi lựa chọn và lắp đặt mặt bích RTJ, kỹ sư cần đặc biệt lưu ý đến các thông số sau:

• Pressure Class: RTJ thường bắt đầu từ Class 600 và phổ biến ở Class 900, 1500, 2500. Ở các cấp áp suất thấp hơn, người ta thường dùng RF để tiết kiệm chi phí.

• Groove Dimensions: Kích thước rãnh phải tương thích tuyệt đối với số hiệu của Ring Gasket (được ký hiệu từ R11 đến R105).

• Ring Number: Các dòng gasket RX và BX được thiết kế cho áp suất cực cao (lên đến 20.000 psi). Trong đó, dòng BX có lỗ thông áp để cân bằng áp suất bên trong rãnh.

Cảnh báo: Việc dùng sai số hiệu gasket (ví dụ: lấy gasket R24 lắp cho mặt bích yêu cầu R25) sẽ dẫn đến mất kín hoàn toàn và có thể gây tai nạn lao động ngay khi thử áp.

So sánh RTJ vs RF vs FF

Vì sao RTJ vượt trội? Bản chất của việc sử dụng gasket kim loại giúp RTJ không bị lão hóa bởi nhiệt độ và không bị biến dạng theo thời gian như các loại gioăng mềm. Điều này biến RTJ thành "vị vua" trong các môi trường khắc nghiệt.

Khi nào cần dùng RTJ flange?

Việc sử dụng mặt bích RTJ không phải lúc nào cũng cần thiết do chi phí gia công và gasket kim loại khá đắt đỏ. Tuy nhiên, trong các trường hợp sau, RTJ là lựa chọn bắt buộc:

1. Hệ thống Dầu khí (Upstream/Downstream): Các giàn khoan ngoài khơi, đường ống dẫn dầu thô và khí tự nhiên luôn yêu cầu RTJ để ngăn ngừa rò rỉ môi chất dễ cháy.

2. Hệ thống hơi bão hòa áp cao: Tại các nhà máy nhiệt điện, nơi hơi nước có áp suất trên 100 bar, các loại mặt bích RF thường bị "tè" gioăng sau một thời gian ngắn.

3. Hóa chất độc hại: Khi rò rỉ môi chất đồng nghĩa với thảm họa môi trường, RTJ flange cung cấp sự an tâm tuyệt đối về mặt kỹ thuật.

Điều kiện vận hành: Bất cứ khi nào áp suất hệ thống vượt quá Class 600 hoặc nhiệt độ làm việc liên tục trên 450°C, RTJ nên được cân nhắc đầu tiên.

Sai lầm thường gặp khi lắp đặt

Dù được thiết kế để làm kín tuyệt đối, mặt bích RTJ vẫn có thể thất bại nếu gặp phải các sai lầm sau:

• Dùng sai loại gasket: Nhầm lẫn giữa vật liệu gasket (ví dụ dùng ring bằng thép carbon cho mặt bích inox) gây ăn mòn điện hóa.

• Lắp không đúng lực Torque: Siết quá lỏng gây rò rỉ, siết quá mạnh làm biến dạng vĩnh viễn rãnh mặt bích.

• Không kiểm tra bề mặt rãnh: Chỉ một vết xước dọc (radial scratch) trên rãnh cũng đủ để tạo đường thoát cho áp suất.

Hậu quả của những sai lầm này thường rất khủng khiếp: rò rỉ áp suất cao tạo ra tia môi chất cắt đứt sắt thép và gây nguy hiểm trực tiếp đến tính mạng con người.

Hướng dẫn lắp RTJ flange đúng kỹ thuật

Để đảm bảo mối nối mặt bích RTJ hoạt động hoàn hảo, hãy tuân thủ quy trình sau:

1. Kiểm tra Groove: Vệ sinh sạch dầu mỡ, bụi bẩn. Dùng đèn soi để đảm bảo không có vết nứt hoặc xước.

2. Đặt Gasket: Đặt ring gasket vào rãnh sao cho cân đối. Lưu ý không bao giờ bôi keo làm kín (sealant) lên ring gasket kim loại.

3. Căn chỉnh: Đảm bảo hai mặt bích đồng tâm và song song. Nếu bị lệch, lực siết sẽ không đều và làm hỏng gasket.

4. Siết Bulong: Thực hiện theo sơ đồ hình sao (Star pattern). Chia lộ trình siết thành 3 giai đoạn: 30%, 60% và 100% lực torque quy định.

Checklist chọn RTJ flange chuẩn ASME

• [ ] Đúng Pressure Class: Phù hợp với áp suất thiết kế của hệ thống.

• [ ] Đúng Ring Type: Xác định rõ dùng R, RX hay BX dựa trên yêu cầu kỹ thuật.

• [ ] Đúng tiêu chuẩn: Kiểm tra chứng chỉ vật liệu và tiêu chuẩn gia công (ASME B16.5).

• [ ] Bề mặt rãnh: Đảm bảo độ nhám bề mặt (Surface Finish) đạt chuẩn 63 micro-inch.

FAQ - Câu hỏi thường gặp về RTJ Flange

1. Ring type joint flange là gì?

Là loại mặt bích sử dụng gasket kim loại dạng vòng để làm kín bằng cách ép kim loại vào rãnh gia công sẵn.

2. RTJ dùng cho áp lực bao nhiêu?

Mặt bích RTJ chủ yếu được dùng cho các cấp áp suất cao, thường từ Class 600 trở lên đến Class 2500.

3. Gasket RTJ có tái sử dụng được không?

Tuyệt đối không. Gasket kim loại đã bị biến dạng dẻo để làm kín, nếu dùng lại sẽ không còn khả năng lấp đầy các khe hở, dẫn đến rò rỉ.

4. RTJ có tốt hơn RF không?

RTJ tốt hơn hẳn về khả năng chịu áp và nhiệt, nhưng giá thành cao hơn và yêu cầu kỹ thuật lắp đặt khắt khe hơn RF.

5. Khi nào không nên dùng RTJ?

Không nên dùng cho các hệ thống áp suất thấp (Class 150, 300) hoặc các môi chất thông thường như nước sạch để tối ưu chi phí.

Kết luận

Ring type joint flange không chỉ là một linh kiện cơ khí, nó là "tấm khiên" bảo vệ sự an toàn cho toàn bộ hệ thống áp lực cao của doanh nghiệp. Đầu tư đúng loại mặt bích và gasket RTJ tiêu chuẩn ngay từ đầu chính là cách tiết kiệm chi phí bảo trì và rủi ro vận hành lâu dài nhất.
