Flanged Adaptor Là Gì? Cấu Tạo, Ứng Dụng & Cách Chọn Chuẩn

Trong quá trình thi công hệ thống đường ống cấp thoát nước hay PCCC, một tình huống cực kỳ phổ biến mà các kỹ sư thường gặp phải là: Làm thế nào để kết nối một đoạn ống trơn (như HDPE, PVC hay ống thép) vào một thiết bị sử dụng mặt bích như van cổng, máy bơm hoặc đồng hồ đo lưu lượng?

Thông thường, việc hàn mặt bích trực tiếp lên ống nhựa là điều không thể, còn việc sử dụng các phương pháp thủ công lại tiềm ẩn nguy cơ rò rỉ và tuột ống dưới áp lực cao. Đây chính là lúc (Mối nối mềm mặt bích) phát huy vai trò là "vị cứu tinh" kỹ thuật. Hãy cùng tìm hiểu chi tiết về cấu tạo, nguyên lý và cách lựa chọn loại phụ kiện không thể thiếu này.

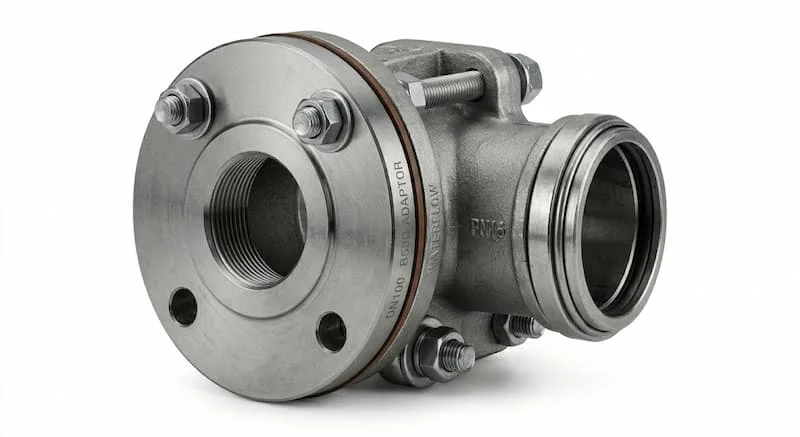

Flanged adaptor là gì?

Mối nối mềm là một loại phụ kiện đường ống trung gian, được thiết kế đặc biệt để kết nối một đầu ống có cấu tạo thân trơn (Plain end) với một đầu thiết bị hoặc đoạn ống khác sử dụng kết nối mặt bích (Flange).

Hiểu một cách đơn giản, nếu hệ thống đường ống của bạn là một sự "lệch pha" giữa chuẩn ống trơn và chuẩn mặt bích, thì Mối nối mềm chính là bộ chuyển đổi (adapter) giúp hai hệ thống này khớp nối hoàn hảo, đảm bảo độ kín khít và khả năng chịu áp lực bền bỉ.

Nguyên lý & bản chất hoạt động của Mối nối mềm

Nguyên lý cốt lõi của Mối nối mềm dựa trên sự kết hợp giữa nén cơ học và áp lực bề mặt.

• Phía đầu ống trơn: Phụ kiện sử dụng một hệ thống gioăng cao su (Gasket) dày và vòng kẹp. Khi chúng ta siết chặt các bulong trên thân adaptor, vòng kẹp sẽ ép chặt gioăng cao su vào bề mặt ngoài của ống trơn.

• Phía đầu mặt bích: Đầu còn lại là một mặt bích tiêu chuẩn (JIS, ANSI, BS hoặc DIN). Đầu này sẽ được bắt bulong trực tiếp vào mặt bích của van hoặc thiết bị.

Bản chất: Đây là một mối nối "mềm" hoặc "cơ khí". Nó cho phép một độ lệch góc nhất định và khả năng hấp thụ rung động nhẹ, giúp hệ thống không bị nứt vỡ khi có sự co giãn nhiệt hoặc lún nền.

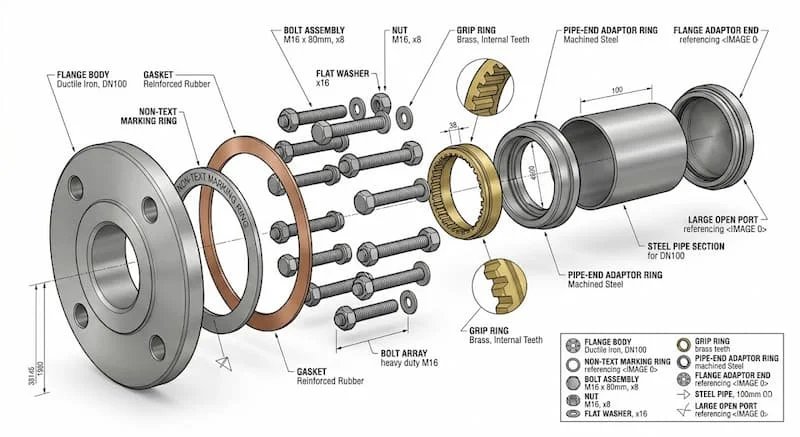

Cấu tạo chi tiết của Mối nối mềm

Một bộ Mối nối mềm tiêu chuẩn thường bao gồm các thành phần chính sau:

1. Thân Adaptor (Body): Thường được làm bằng gang cầu (Ductile Iron) hoặc thép, có khả năng chịu lực và chống va đập tốt.

2. Vòng kẹp/Vòng ép (Gland/Grip ring): Bộ phận trung gian để truyền lực từ bulong xuống gioăng.

3. Gioăng làm kín (Gasket): Thường là cao su EPDM hoặc NBR. Đây là yếu tố sống còn quyết định khả năng chống rò rỉ.

4. Bu lông siết (Bolts & Nuts): Thép mạ kẽm hoặc inox, dùng để tạo lực nén lên vòng kẹp.

5. Mặt bích (Flange): Phần kết nối theo tiêu chuẩn quy định.

Thông số kỹ thuật cần đặc biệt lưu ý

Để tránh việc mua về nhưng không lắp vừa, bạn cần nắm rõ 3 thông số sau:

• DN (Diameter Nominal): Đường kính danh nghĩa của ống (Ví dụ DN100, DN200).

• Áp lực làm việc (Pressure Rating): Phổ biến nhất là PN10 hoặc PN16. Chọn sai áp lực có thể dẫn đến biến dạng thân bích hoặc nổ gioăng.

• Lớp phủ bề mặt: Các loại adaptor chất lượng cao thường được sơn phủ Epoxy tĩnh điện với độ dày >250 micron để chống ăn mòn trong môi trường nước hoặc đất.

Phân loại Mối nối mềm phổ biến trên thị trường

Tùy vào vật liệu ống và nhu cầu thi công, Mối nối mềm được chia thành:

1. Phân loại theo vật liệu ống kết nối

• Cho ống HDPE/PVC: Thường có thêm vòng khía (Grip ring) để bám chặt vào bề mặt nhựa, chống tuột ống.

• Cho ống gang/thép: Sử dụng gioăng có độ cứng cao hơn để đảm bảo kín khít trên bề mặt kim loại.

• Loại đa năng (Universal Mối nối mềm): Có dải kích thước rộng, có thể dùng chung cho nhiều loại vật liệu ống khác nhau.

2. Phân loại theo vật liệu cấu tạo

• Gang dẻo (Ductile Iron): Phổ biến nhất nhờ giá thành tốt và độ bền cao.

• Thép hoặc Inox: Dùng trong các môi trường hóa chất đặc thù hoặc yêu cầu độ sạch cao.

So sánh Flanged Adaptor vs Coupling vs Flange

Nhiều người thường nhầm lẫn giữa các loại phụ kiện này. Dưới đây là bảng so sánh nhanh:

Insight: Nếu Coupling là "cầu nối" giữa hai đoạn ống thì Mối nối mềm là "cửa ngõ" để ống đi vào các thiết bị điều khiển như van hay đồng hồ.

Tại sao bạn nhất định phải dùng Mối nối mềm?

• Tiết kiệm thời gian: Không cần máy hàn, không cần chờ đợi khô keo. Việc lắp đặt chỉ mất vài phút với một chiếc cờ lê.

• Tính linh hoạt cao: Có thể tháo rời để bảo trì thiết bị dễ dàng mà không phải cắt ống.

• Bù đắp sai số: Cho phép sai lệch về chiều dài và góc lệch giữa ống và thiết bị trong giới hạn cho phép.

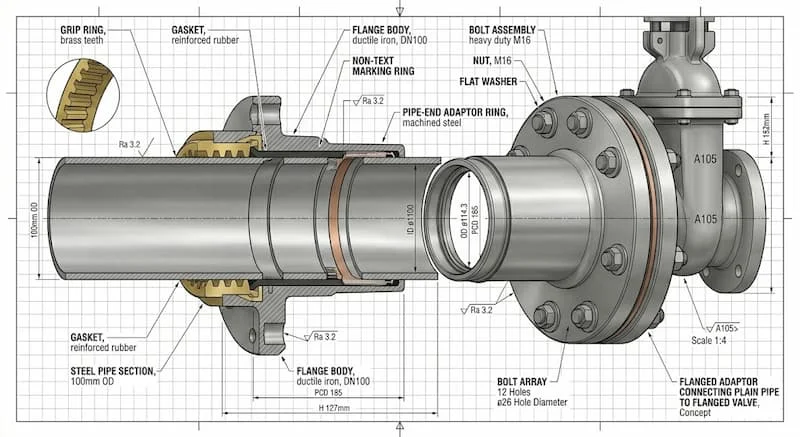

Ứng dụng thực tế của Flanged Adaptor

Phụ kiện này xuất hiện trong hầu hết các công trình hạ tầng kỹ thuật:

• Hệ thống cấp nước đô thị: Kết nối đường ống chính HDPE vào các cụm van chặn.

• Hệ thống PCCC: Nối ống thép trơn vào các trụ cứu hỏa hoặc máy bơm chữa cháy.

• Nhà máy xử lý nước thải: Kết nối các đoạn ống nhựa vào bồn chứa hoặc máy lọc.

Sai lầm thường gặp và hậu quả nghiêm trọng

1. Chọn sai kích thước đường kính ngoài (OD): Ống nhựa và ống thép có OD khác nhau dù cùng chỉ số DN. Nếu mua nhầm adaptor, gioăng sẽ không thể ép kín, gây rò rỉ ngay lập tức.

2. Siết bulong không đều: Việc siết chặt một bên rồi mới siết bên kia sẽ làm vênh vòng kẹp, khiến gioăng bị vặn và rò rỉ.

3. Không vệ sinh đầu ống: Bùn đất bám trên đầu ống trơn sẽ tạo ra các kẽ hở siêu nhỏ, dẫn đến hiện tượng thấm nước về lâu dài.

FAQ - Những câu hỏi thường gặp về Mối nối mềm

Flanged adaptor có dùng được cho ống Inox không?

Có, nhưng bạn nên chọn loại adaptor có gioăng chuyên dụng và vật liệu thân phù hợp để tránh hiện tượng ăn mòn điện hóa.

Tuổi thọ của mối nối Flanged adaptor là bao lâu?

Nếu sử dụng hàng gang cầu sơn Epoxy tiêu chuẩn, tuổi thọ mối nối có thể lên đến 30-50 năm trong điều kiện chôn ngầm.

Có cần dùng thêm keo hay băng tan khi lắp không?

Tuyệt đối không. Khả năng làm kín hoàn toàn dựa trên sự đàn hồi của gioăng cao su được ép cơ khí. Việc dùng thêm keo có thể làm biến chất gioăng.

Kết luận

Mối nối mềm là một minh chứng cho sự đơn giản hóa trong kỹ thuật đường ống. Thay vì những mối hàn phức tạp hay các mối nối ren dễ rò rỉ, adaptor mang lại sự an toàn, nhanh chóng và tính thẩm mỹ cao cho công trình flanged adaptor.
