Mặt Bích Thép JIS Là Gì? Phân Loại, Thông Số & Cách Chọn Chuẩn

Trong thi công hệ thống đường ống công nghiệp, đặc biệt là các dự án có sự tham gia của nhà thầu Nhật Bản hoặc sử dụng thiết bị nhập khẩu từ Đông Á, cụm từ "tiêu chuẩn JIS" xuất hiện như một yêu cầu bắt buộc. Tuy nhiên, việc không hiểu rõ bản chất của các ký hiệu 5K, 10K hay sự khác biệt giữa JIS và các hệ tiêu chuẩn khác như ANSI (Mỹ), DIN (Đức) thường dẫn đến những sai sót tai hại.

Chỉ cần một sự nhầm lẫn nhỏ về khoảng cách lỗ bulong hoặc độ dày mặt bích, toàn bộ lô hàng của bạn có thể trở thành phế liệu vì không thể lắp đặt đồng bộ, gây rò rỉ và làm chậm tiến độ dự án. Bài viết này sẽ cung cấp cái nhìn tổng thể và chi tiết nhất về mặt bích JIS, giúp bạn đưa ra quyết định mua hàng chính xác và an toàn nhất.

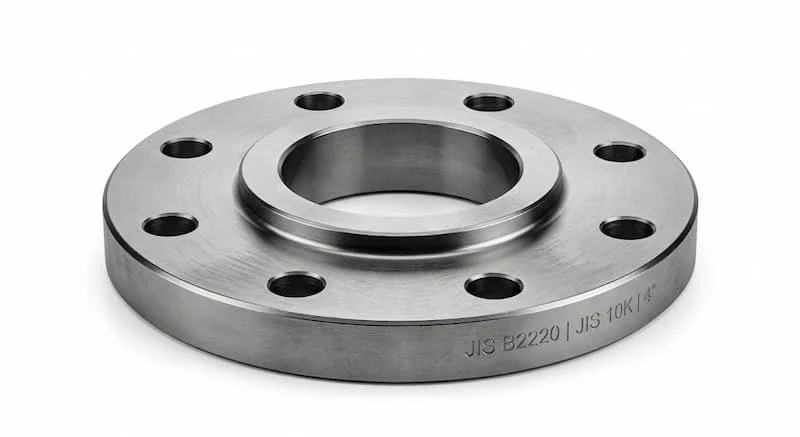

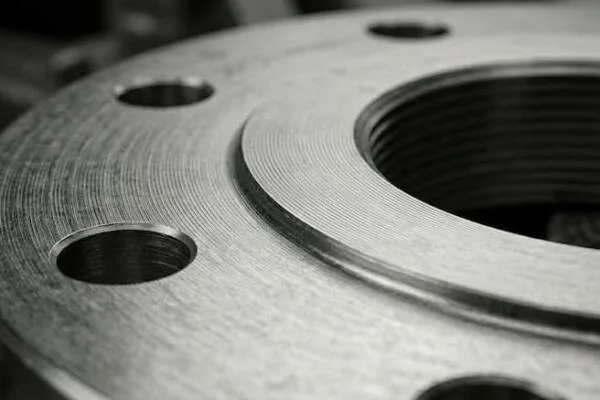

Mặt bích thép JIS là gì?

Mặt bích JIS là loại phụ kiện kết nối đường ống được sản xuất theo tiêu chuẩn JIS (Japanese Industrial Standards) – bộ tiêu chuẩn công nghiệp Nhật Bản. Đây là hệ quy chiếu quan trọng nhất đối với các thiết bị cơ khí và áp lực tại khu vực Châu Á.

Về cơ bản, mặt bích JIS dùng để kết nối hai đoạn ống lại với nhau, hoặc kết nối ống với các thiết bị như van, máy bơm, bình áp lực thông qua hệ thống bulong và gasket (gioăng làm kín). Điểm đặc trưng nhất của hệ JIS là việc phân loại áp lực theo các cấp độ "K" (như 5K, 10K, 16K, 20K), đại diện cho khả năng chịu tải của phụ kiện trong các môi trường vận hành khác nhau.

Nguyên lý & bản chất kết nối mặt bích JIS

Kết nối mặt bích được coi là "mối nối bán vĩnh cửu". Nó đủ chắc chắn để chịu được áp lực dòng chảy nhưng cũng đủ linh hoạt để tháo rời khi cần bảo trì, sửa chữa. Nguyên lý hoạt động của mặt bích JIS dựa trên sự kết hợp chặt chẽ của bốn thành phần:

1. Hai mặt bích: Được lắp vào hai đầu ống (bằng cách hàn hoặc vặn ren).

2. Bulong (Bolts): Tạo lực siết cơ học mạnh mẽ để ép hai mặt bích lại với nhau.

3. Gasket (Gioăng): Nằm giữa hai mặt bích, có nhiệm vụ lấp đầy các khoảng trống li ti để tạo độ kín khít tuyệt đối.

Khi siết chặt bulong theo đúng sơ đồ kỹ thuật, áp lực ép lên gioăng sẽ tạo ra một lớp ngăn cách không cho chất lỏng hoặc khí rò rỉ ra ngoài. Điều này đặc biệt quan trọng trong các hệ thống đòi hỏi độ an toàn cao như PCCC hoặc dẫn hóa chất.

Phân loại mặt bích thép JIS chuyên sâu

Dựa trên nhu cầu thực tế của dự án, mặt bích JIS được phân loại dựa trên áp lực và cấu tạo hình học:

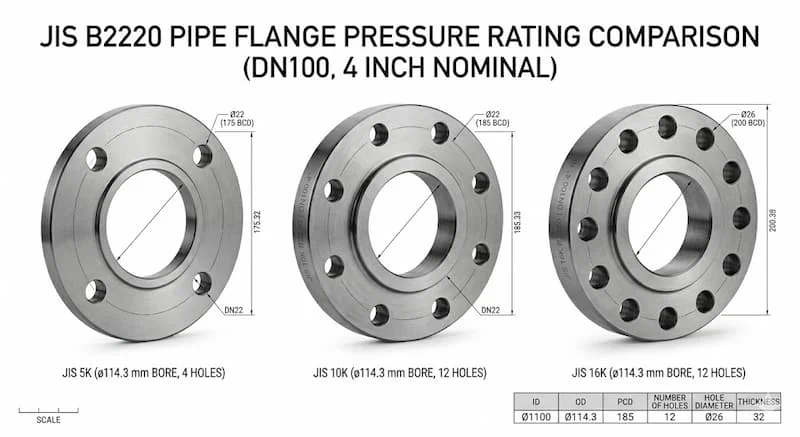

1. Phân loại theo áp lực (Cấp "K")

• JIS 5K: Dùng cho hệ thống áp lực thấp như thoát nước, hệ thống thông gió.

• JIS 10K: Loại phổ biến nhất tại Việt Nam, dùng cho hệ thống cấp nước sạch, PCCC tòa nhà, HVAC.

• JIS 16K / 20K: Dùng cho các hệ thống hơi nóng (steam), dầu khí hoặc các đường ống chịu áp lực cao trong nhà máy công nghiệp.

2. Phân loại theo cấu tạo (Design)

• Slip-on Flange (SOP): Mặt bích trượt, dễ lắp đặt và điều chỉnh.

• Blind Flange (BL): Mặt bích mù, dùng để bịt kín đầu ống.

• Weld Neck Flange (WN): Mặt bích hàn cổ, dùng cho hệ thống chịu áp suất cực lớn.

• Threaded Flange (TR): Mặt bích ren, dùng cho các vị trí không được phép hàn.

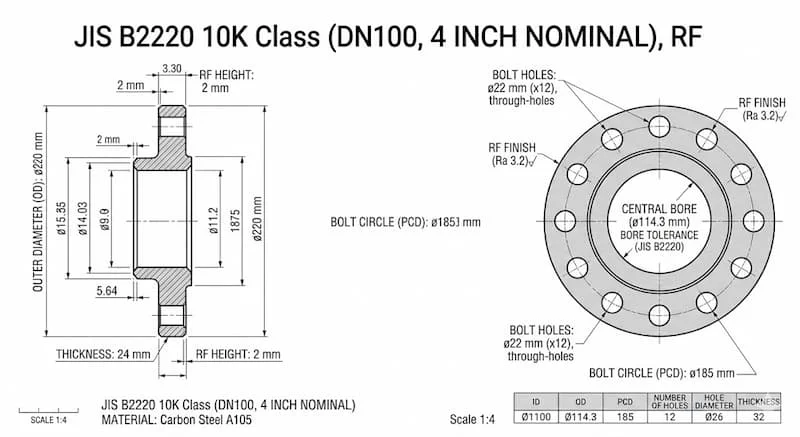

Thông số kỹ thuật quan trọng của mặt bích JIS

Để đặt mua chính xác, kỹ sư cần nắm vững bảng thông số tiêu chuẩn JIS B2220. Các thông số bao gồm:

• DN (Nominal Diameter): Kích thước danh nghĩa của ống (ví dụ DN50, DN100).

• Đường kính ngoài (OD): Kích thước tổng thể của mặt bích.

• Bolt Circle (PCD): Đường kính vòng tròn đi qua tâm các lỗ bulong – đây là thông số "sống còn" để lắp khớp các thiết bị.

• Số lỗ bulong và Kích thước lỗ: Tăng dần theo kích thước DN và cấp áp lực.

• Độ dày (Thickness): Mặt bích JIS 10K sẽ dày hơn JIS 5K để đảm bảo khả năng chịu lực.

Vật liệu sản xuất mặt bích JIS

• Thép Carbon (SS400, A105): Phổ biến nhất, giá rẻ, thường được sơn phủ hoặc mạ kẽm để chống gỉ.

• Inox (SUS304, SUS316): Chống ăn mòn tuyệt đối, dùng cho môi trường hóa chất, thực phẩm hoặc xử lý nước thải.

• Thép mạ kẽm: Giải pháp trung hòa giữa chi phí và khả năng chống gỉ sét ngoài trời.

So sánh JIS với ANSI và DIN: Tại sao không thể lắp lẫn?

Một trong những sai lầm kinh điển của bộ phận thu mua là cho rằng các loại mặt bích có cùng kích thước DN thì sẽ lắp được với nhau. Thực tế hoàn toàn khác:

Insight: Dù cùng là DN100, nhưng mặt bích JIS 10K sẽ không bao giờ khớp với mặt bích ANSI Class 150 do số lỗ bulong và đường kính PCD khác nhau hoàn toàn.

Tại sao nên ưu tiên chọn mặt bích JIS?

1. Đồng bộ thiết bị: Hầu hết các loại van, máy bơm từ Nhật Bản (Kitz, Ebara) đều sử dụng kết nối tiêu chuẩn JIS.

2. Giá thành hợp lý: Tại thị trường Việt Nam, phụ kiện hệ JIS luôn có sẵn và giá cạnh tranh hơn so với hệ ANSI nhập khẩu từ Âu Mỹ.

3. Dễ thi công: Thiết kế gọn gàng, phù hợp với không gian lắp đặt tại các nhà máy Á Đông.

Ứng dụng thực tế và những sai lầm chết người

Ứng dụng

Mặt bích JIS là thành phần chủ chốt trong:

• Hệ thống PCCC tòa nhà và nhà xưởng.

• Hệ thống điều hòa trung tâm (Chiller/HVAC).

• Đường dẫn nhiên liệu trong các nhà máy lọc dầu.

• Trạm xử lý nước sạch và nước thải công nghiệp.

Sai lầm cần tránh

• Lắp sai cấp áp lực: Dùng bích 5K cho hệ thống 10 bar sẽ gây nứt gãy mặt bích khi bơm vận hành.

• Hàn sai kỹ thuật: Đối với bích Slip-on, nếu không hàn đủ cả mặt trong và mặt ngoài, mối nối sẽ bị xé toạc dưới tác động của rung chấn.

• Quên kiểm tra vật liệu bulong: Sử dụng bulong thép thường cho mặt bích inox sẽ gây ra hiện tượng ăn mòn điện hóa, làm hỏng toàn bộ mối nối

FAQ - Câu hỏi thường gặp

JIS 10K là gì?

Đây là cấp áp lực phổ biến nhất của tiêu chuẩn Nhật Bản, tương đương với áp suất làm việc tối đa khoảng 10 bar (10kg/cm²).

Mặt bích JIS có giống ANSI không?

Không. Chúng khác nhau hoàn toàn về kích thước hình học và cách bố trí lỗ bulong.

Có nên thay thế JIS bằng DIN không?

Không nên, vì khoảng cách tâm lỗ bulong khác nhau sẽ khiến bạn không thể siết chặt các đoạn ống lại với nhau.

Dùng mặt bích Inox JIS khi nào?

Dùng trong môi trường có tính ăn mòn cao như nước biển, hóa chất hoặc nơi yêu cầu vệ sinh an toàn thực phẩm.

Kết luận

Mặt bích JIS không chỉ là một món phụ kiện kim loại đơn thuần, nó là "chốt chặn" an toàn cho toàn bộ hệ thống đường ống của bạn. Việc hiểu đúng tiêu chuẩn JIS B2220 và chọn đúng cấp áp lực "K" sẽ giúp bạn tránh được những rủi ro kỹ thuật đáng tiếc và tối ưu hóa chi phí đầu tư mặt bích thép jis.
