Threaded Flange Là Gì? Cấu Tạo, Ưu Nhược Điểm & Cách Chọn Chuẩn

Trong thi công hệ thống đường ống công nghiệp, có những tình huống đặc thù nơi mà việc sử dụng nguồn nhiệt để hàn (welding) là điều tối kỵ, ví dụ như trong các khu vực dễ cháy nổ, kho xăng dầu, hoặc không gian quá chật hẹp không đủ điều kiện thao tác. Khi đó, (mặt bích ren) trở thành "cứu cánh" hoàn hảo nhờ khả năng kết nối nhanh chóng và an toàn tuyệt đối.

Tuy nhiên, việc sử dụng mặt bích ren không đơn giản là chỉ cần vặn vào là xong. Nếu không nắm vững các tiêu chuẩn về bước ren (NPT hay BSP) hoặc áp lực chịu tải (Class), hệ thống của bạn rất dễ đối mặt với nguy cơ rò rỉ lưu chất, gây tổn thất kinh tế và mất an toàn lao động. Bài viết này sẽ phân tích chi tiết từ cấu tạo đến ứng dụng thực tế để bạn có cái nhìn chuẩn xác nhất về loại phụ kiện này.

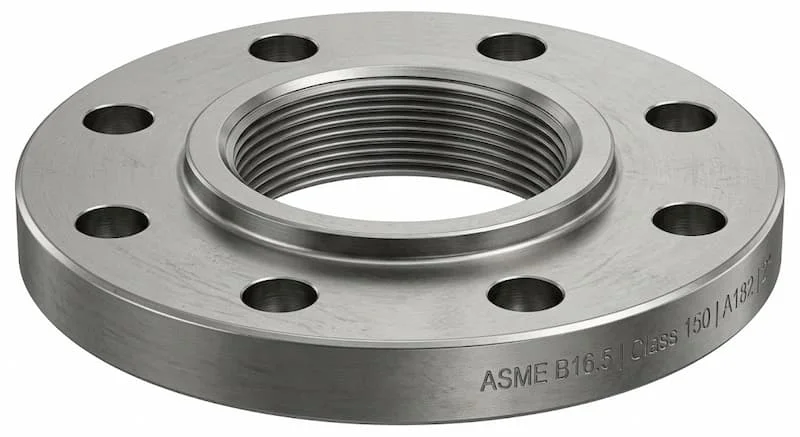

Threaded flange là gì?

mặt bích ren là một loại mặt bích có cấu tạo đặc biệt với phần lỗ trung tâm được gia công ren trong (internal threads). Thay vì sử dụng mối hàn để cố định bích vào ống như các loại Slip-on hay Weld Neck, mặt bích ren cho phép kết nối trực tiếp với các đường ống có ren ngoài tương ứng bằng thao tác vặn xiết cơ học.

Về bản chất, đây là giải pháp kết nối trung gian giữa hệ thống đường ống và các thiết bị như van, máy bơm hoặc các đoạn ống khác. Mặc dù cấu tạo có vẻ đơn giản, nhưng để đảm bảo tính kỹ thuật, mặt bích ren phải được sản xuất theo các tiêu chuẩn khắt khe như ASME B16.5 hoặc DIN/JIS để đảm bảo độ khớp và khả năng chịu áp lực đồng bộ với toàn hệ thống.

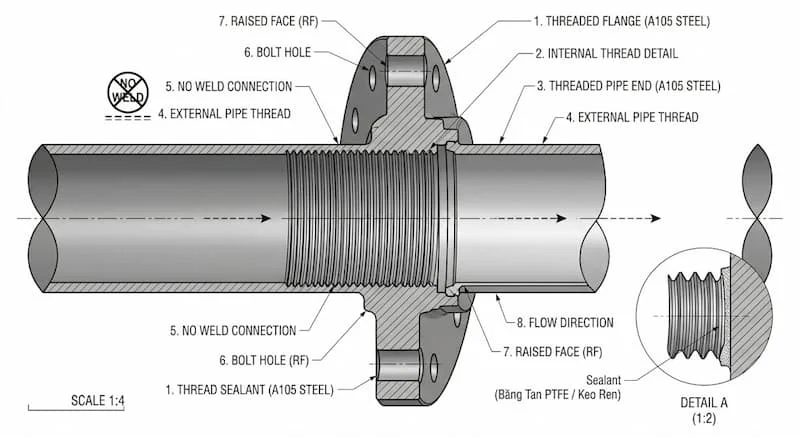

Nguyên lý & bản chất hoạt động của mặt bích ren

Kết nối bằng mặt bích ren hoạt động dựa trên nguyên lý ma sát và lực ép giữa các bước ren. Khi bạn vặn mặt bích vào ống, các rãnh ren sẽ khớp chặt vào nhau tạo nên một liên kết cơ học vững chắc. Tuy nhiên, để đảm bảo liên kết này hoàn toàn kín khít và không rò rỉ lưu chất (đặc biệt là khí hoặc chất lỏng áp suất), người ta thường kết hợp thêm hai yếu tố phụ trợ:

1. Chất làm kín: Sử dụng băng tan (PTFE tape) hoặc keo dán ren chuyên dụng để lấp đầy các khoảng hở li ti giữa các bước ren.

2. Gioăng (Gasket): Sau khi vặn bích vào ống, phần bề mặt bích (Face) sẽ tiếp xúc với thiết bị đối ứng thông qua một lớp gioăng cao su hoặc chì để ngăn chặn rò rỉ tại điểm nối giữa hai mặt bích.

Ưu điểm lớn nhất ở đây là bạn hoàn toàn có thể tháo lắp mặt bích này để bảo trì hoặc thay thế mà không cần phải cắt ống hay dùng đến máy hàn cầm tay.

Phân loại threaded flange phổ biến

Việc phân loại mặt bích ren chủ yếu dựa vào tiêu chuẩn thiết kế và loại ren sử dụng, đây là yếu tố quyết định tính tương thích:

Theo tiêu chuẩn sản xuất

• ANSI/ASME B16.5: Tiêu chuẩn Mỹ, phổ biến nhất toàn cầu, thường đi kèm với các Class áp lực như 150, 300, 600...

• DIN / JIS / BS: Tiêu chuẩn Châu Âu, Nhật Bản và Anh, thường dùng trong các hệ thống máy móc nhập khẩu nguyên chiếc.

Theo loại ren (Cực kỳ quan trọng)

• Ren NPT (National Pipe Thread): Loại ren côn, dùng nhiều tại Mỹ và trong ngành dầu khí. Đặc điểm của nó là càng vặn càng chặt, giúp tăng khả năng làm kín.

• Ren BSPP / BSPT: Tiêu chuẩn Anh, thường thấy trong các hệ thống nước và khí nén tại Việt Nam.

Insight: Sai chuẩn ren (ví dụ vặn bích ren NPT vào ống ren BSP) là lỗi phổ biến nhất dẫn đến hỏng hóc thiết bị ngay lập tức.

Thông số kỹ thuật quan trọng của mặt bích ren

Khi chọn mua hoặc bóc tách vật tư cho dự án, bạn cần đặc biệt lưu ý các thông số sau:

• Kích thước (Size): Thường dao động từ 1/2 inch đến 4 inch (DN15 - DN100). Ít khi người ta dùng bích ren cho size lớn hơn vì khó thi công xiết ren bằng tay.

• Áp lực (Class/Rating): Class 150 (áp trung bình), Class 300 (áp cao). Mặt bích ren chủ yếu dùng ở Class 150.

• Đường kính ngoài và Số lỗ bulong: Phải khớp với mặt bích đối ứng của van hoặc thiết bị.

• Độ dày bích: Quyết định khả năng chịu lực tác động và độ bền cơ học của mối nối.

Vật liệu cấu tạo mặt bích ren

Lựa chọn vật liệu phù hợp giúp tối ưu hóa chi phí và đảm bảo tuổi thọ:

1. Thép carbon (A105): Phổ biến nhất, giá thành rẻ, dùng cho nước lạnh, dầu, khí gas khô. Thường được mạ kẽm để chống gỉ sét.

2. Inox 304 / 316: Khả năng chống ăn mòn tuyệt vời. Đây là lựa chọn hàng đầu cho ngành hóa chất, thực phẩm, hoặc môi trường có độ ẩm cao.

3. Thép hợp kim: Dùng cho các ứng dụng đòi hỏi tính chịu nhiệt hoặc đặc thù về hóa tính lưu chất.

So sánh threaded flange với các loại mặt bích khác

Insight chuyên gia: Nếu hệ thống của bạn vận hành ở áp lực cực cao hoặc có rung động mạnh từ máy bơm, hãy từ bỏ ý định dùng mặt bích ren và chuyển sang Weld Neck để đảm bảo an toàn.

Tại sao nên (hoặc không nên) dùng threaded flange?

Ưu điểm nên dùng

• An toàn cháy nổ: Không tạo ra tia lửa điện hay nguồn nhiệt, cực kỳ an toàn cho các kho xăng dầu, hầm mỏ.

• Dễ dàng bảo trì: Có thể tháo rời nhanh chóng để vệ sinh đường ống hoặc thay van mà không cần cắt bỏ mối hàn.

• Tiết kiệm chi phí: Không tốn tiền thuê thợ hàn trình độ cao và máy hàn chuyên dụng.

Nhược điểm cần tránh

• Giới hạn áp suất: Rất dễ bị rò rỉ tại chân ren nếu áp suất vượt quá định mức Class 150/300.

• Nhạy cảm với nhiệt độ: Sự giãn nở nhiệt không đồng đều giữa ống và bích có thể làm lỏng mối nối ren.

• Rung động: Nếu hệ thống rung lắc mạnh, ren có thể bị mòn hoặc tự lỏng ra theo thời gian.

Ứng dụng thực tế của mặt bích ren

mặt bích ren được ứng dụng rộng rãi trong:

• Hệ thống khí Gas: Nhờ tính an toàn cao, không cần dùng lửa hàn.

• Hệ thống PCCC: Kết nối các đầu phun, van chặn trong các tòa nhà cao tầng.

• Hệ HVAC: Dùng trong các đường ống dẫn nước lạnh, điều hòa trung tâm.

• Nhà máy hóa chất nhẹ: Nơi lưu chất không quá ăn mòn và áp suất ở mức vừa phải.

Sai lầm thường gặp khi chọn mặt bích ren

1. Dùng trong hệ áp cao: Cố tình dùng bích ren cho hệ thống trên 20 bar là cực kỳ nguy hiểm. Ren có thể bị "nhảy" hoặc văng ra dưới áp lực lớn.

2. Chọn sai tiêu chuẩn ren: Đây là lỗi gây lãng phí nhất. Hãy luôn kiểm tra xem thiết bị của bạn là ren NPT hay BSP trước khi mua bích.

3. Quên dùng vật liệu làm kín: Chỉ vặn "chay" kim loại với kim loại sẽ không bao giờ kín được hoàn toàn. Luôn dùng băng tan hoặc keo ren chất lượng cao.

FAQ - Câu hỏi thường gặp

mặt bích ren là gì?

Là mặt bích có ren trong, dùng để kết nối ống mà không cần sử dụng mối hàn.

Có chịu áp cao được không?

Không. Mặt bích ren chỉ thực sự ổn định ở áp lực thấp và trung bình (thường dưới Class 300).

Dùng cho hệ gas được không?

Được. Đây là một trong những ứng dụng phổ biến nhất vì nó tránh được rủi ro cháy nổ khi thi công.

NPT và BSP khác nhau thế nào?

NPT là ren Mỹ (góc ren 60 độ), BSP là ren Anh/Châu Âu (góc ren 55 độ). Chúng không thể lắp lẫn với nhau.

Kết luận

mặt bích ren là một giải pháp kết nối đường ống thông minh, nhanh chóng và cực kỳ an toàn cho các môi trường đặc thù. Việc hiểu rõ giới hạn về áp suất cũng như sự chính xác về tiêu chuẩn ren sẽ giúp bạn xây dựng một hệ thống bền bỉ, dễ dàng bảo trì và tiết kiệm chi phí đầu tư threaded flange.
