Mặt bích cọc ly tâm là gì?

Mặt bích cọc ly tâm là gì? Trong thi công nền móng hiện đại, việc sử dụng cọc bê tông ly tâm dự ứng lực (PHC) đã trở thành tiêu chuẩn vàng cho các công trình đòi hỏi khả năng chịu tải cực lớn. Tuy nhiên, một thách thức thực tế luôn nảy sinh: độ sâu địa tầng thường lớn hơn chiều dài của một đoạn cọc đơn lẻ, buộc đơn vị thi công phải nối nhiều đoạn cọc lại với nhau để đạt đến cao độ thiết kế.

Vấn đề nằm ở chỗ, nếu quá trình kết nối không đảm bảo độ đồng tâm, trục cọc sẽ bị lệch (bent). Khi đó, dưới tác động của lực ép hoặc tải trọng công trình, cọc sẽ chịu thêm momen uốn ngoài ý muốn.  Hệ quả là giảm đáng kể khả năng chịu tải, gây nứt gãy thân cọc ngầm dưới lòng đất và đe dọa sự an toàn của toàn bộ kết cấu phía trên.

Giải pháp: Sử dụng mặt bích ly tâm chất lượng cao. Đây là bộ phận cơ khí thiết yếu giúp đảm bảo liên kết giữa các đoạn cọc luôn chắc chắn, thẳng trục và truyền tải trọng một cách hoàn hảo.

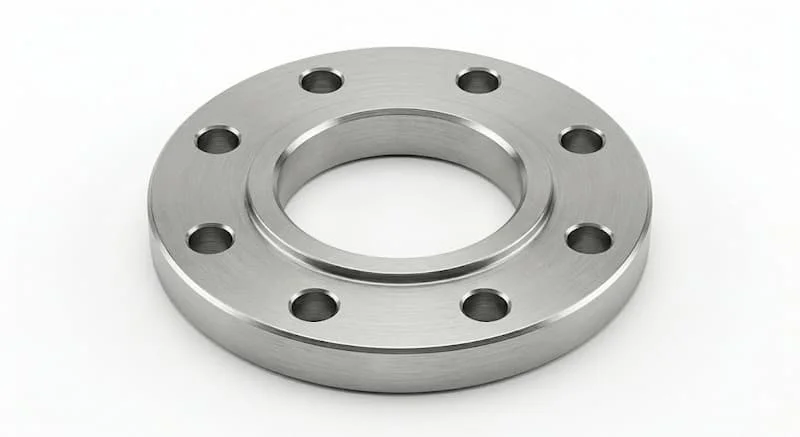

Mặt bích cọc ly tâm là gì?

Mặt bích cọc ly tâm là bộ phận phụ kiện bằng kim loại (thường là thép) được gắn cố định vào hai đầu của mỗi đoạn cọc bê tông ly tâm ngay từ quá trình sản xuất tại nhà máy. Phụ kiện này đóng vai trò là "mối nối" kỹ thuật, cho phép lắp ghép và cố định các đoạn cọc rời rạc thành một cây cọc dài thống nhất trong quá trình ép cọc tại hiện trường.

Về mặt hình học, mặt bích có dạng hình tròn, đường kính khớp với tiết diện ngang của cọc (như D300, D400, D500...). Nó được thiết kế với bề mặt phẳng tuyệt đối và hệ thống lỗ bắt bulong hoặc rãnh hàn để tạo ra sự liên kết cơ khí bền vững, giúp hệ thống móng chịu được cả lực ép dọc trục và các lực tác động ngang.

Nguyên lý làm việc của mặt bích cọc ly tâm

Nguyên lý cốt lõi của mặt bích ly tâm là tạo ra một mặt phẳng trung gian để truyền dẫn ứng suất. Khi đoạn cọc trên được đặt lên đoạn cọc dưới, hai bề mặt bích thép sẽ tiếp xúc trực tiếp với nhau.

Cơ chế liên kết:

• Bằng Bulong: Các bulong cường độ cao được xỏ qua lỗ bích và siết chặt, tạo lực ép cực lớn giúp hai mặt bích dính chặt như một khối.

• Bằng phương pháp hàn: Trong một số trường hợp, mép ngoài của mặt bích thép sẽ được hàn kín xung quanh chu vi để cố định vị trí.

• Giữ trục cọc thẳng: Nhờ được gia công cơ khí chính xác, mặt bích giúp triệt tiêu sai lệch về độ nghiêng, đảm bảo cây cọc sau khi nối vẫn giữ được độ đồng tâm (concentricity) hoàn hảo.

Vì sao cần độ đồng tâm cao? Nếu trục cọc bị lệch dù chỉ vài độ, lực ép từ máy ép cọc sẽ không còn đi đúng tâm, dễ gây hiện tượng "cháy" đầu cọc hoặc gãy cọc ngang chừng khi gặp lớp đất cứng.

Cấu tạo chi tiết mặt bích ly tâm

Một bộ mặt bích ly tâm đạt chuẩn không chỉ đơn thuần là một tấm thép tròn, mà là kết quả của quá trình gia công cơ khí tỉ mỉ với các bộ phận chính:

1. Vành bích thép: Đây là tấm thép hình nhẫn, có độ dày tính toán kỹ lưỡng để không bị biến dạng dưới áp lực hàng trăm tấn. Vật liệu thường là thép carbon mác cao.

2. Hệ thống lỗ bulong: Các lỗ này được khoan định vị chính xác tuyệt đối theo sơ đồ tâm đối xứng. Số lượng lỗ và đường kính lỗ phụ thuộc vào kích thước cọc.

3. Bề mặt tiếp xúc: Được mài phẳng để đảm bảo khi áp hai đoạn cọc lại, không có khe hở không khí, giúp lực truyền qua mặt bích là lực nén thuần túy.

4. Chân bích (Connector): Phần thép ngầm được gắn kết chặt chẽ vào cấu trúc bê tông và cốt thép dự ứng lực bên trong cọc.

Việc gia công chính xác bề mặt bích là yếu tố sống còn. Một bề mặt lồi lõm hoặc lỗ bulong bị lệch sẽ khiến việc lắp đặt tại hiện trường trở thành thảm họa, làm chậm tiến độ thi công và gây rủi ro kết cấu.

Phân loại mặt bích ly tâm phổ biến

Dựa vào quy mô công trình và yêu cầu thiết kế, mặt bích ly tâm được chia thành các nhóm:

Theo phương pháp kết nối

• Bích bắt bulong (Bolted Flange): Ưu điểm là thi công cực nhanh, dễ kiểm soát chất lượng bằng lực siết và có thể tháo rời nếu cần. Đây là xu hướng trong các công trình hiện đại.

• Bích hàn (Welded Flange): Hai đoạn bích được liên kết bằng các mối hàn bao quanh. Phương pháp này đòi hỏi thợ hàn có tay nghề cao và thời gian thi công lâu hơn tại hiện trường.

Theo kích thước (Đường kính)

• D300 & D350: Dùng cho nhà phố, biệt thự hoặc công trình thấp tầng.

• D400 & D500: Phổ biến cho các dự án chung cư, nhà máy khu công nghiệp.

• D600 trở lên: Dùng cho các công trình trọng điểm, cầu cảng, cao ốc.

Theo tiêu chuẩn sản xuất

• TCVN (Tiêu chuẩn Việt Nam): Phù hợp với hầu hết các dự án nội địa.

• ASTM / JIS: Áp dụng cho các dự án có vốn đầu tư nước ngoài hoặc yêu cầu kỹ thuật đặc thù từ tư vấn giám sát quốc tế.

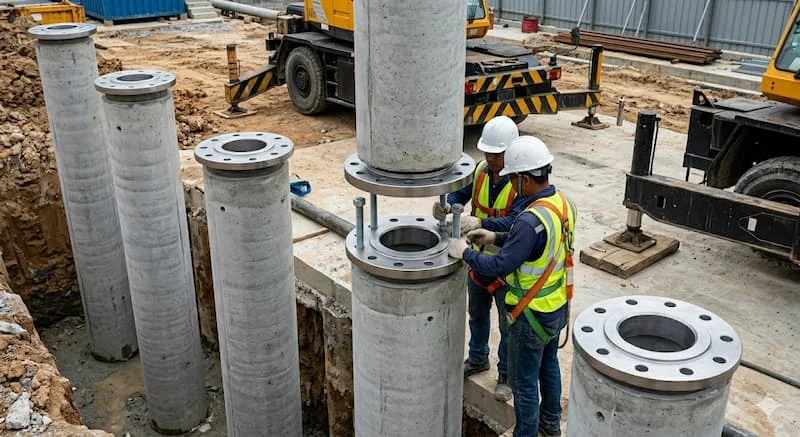

Thông số kỹ thuật quan trọng cần lưu ý

Khi kiểm tra hoặc đặt hàng mặt bích cọc ly tâm, kỹ sư cần đặc biệt chú ý các chỉ số:

• Đường kính bích: Phải khớp với đường kính cọc bê tông (Ví dụ: Cọc D500 thì bích phải là 500mm).

• Độ dày và vật liệu: Sử dụng thép carbon (SS400, S235JR...) với độ dày từ 12mm đến 25mm tùy theo tải trọng thiết kế của cọc.

• Số lượng lỗ bulong: Phải đồng nhất giữa các đoạn cọc để có thể lắp ghép.

• Dung sai độ phẳng: Thường yêu cầu nhỏ hơn 0.5mm để đảm bảo truyền lực tốt.

Giải thích: Nếu sai lệch thông số, ví dụ bích mỏng hơn thiết kế, nó có thể bị cong khi gặp đá cứng, dẫn đến lệch tải trọng và làm hỏng toàn bộ cây cọc bên dưới.

So sánh: Nối bích bằng bulong vs Nối hàn trực tiếp

Tại sao nối bích chiếm ưu thế? Trong kỷ nguyên công nghiệp hóa, việc sử dụng mặt bích bắt bulong giúp tiêu chuẩn hóa chất lượng, giảm sai số do yếu tố con người tại hiện trường và đẩy nhanh tiến độ thi công móng lên gấp nhiều lần.

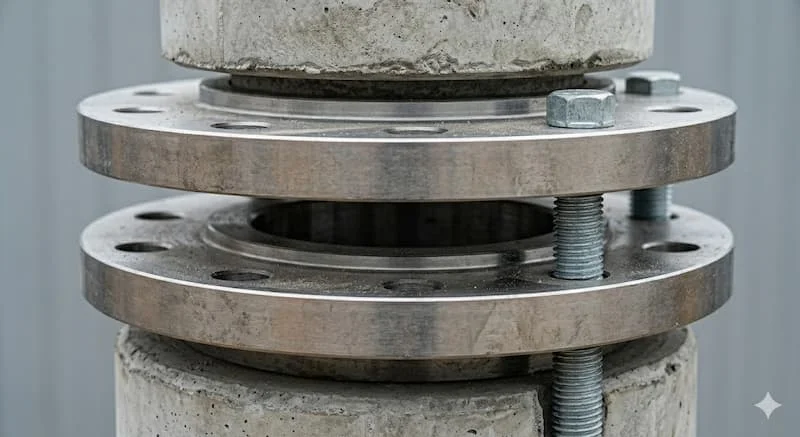

Ứng dụng thực tế của mặt bích ly tâm

Sản phẩm này là thành phần không thể thiếu trong:

• Xây dựng dân dụng: Các tòa chung cư cao tầng, trung tâm thương mại nơi nền đất yếu cần cọc sâu 40-60m.

• Hạ tầng giao thông: Xây dựng móng trụ cầu, bến cảng, kè chắn sóng.

• Khu công nghiệp: Móng cho các nhà xưởng quy mô lớn, kho bãi chứa hàng nặng.

Khi độ dài của một đoạn cọc (thường từ 6m-15m) không đủ chạm đến lớp đất đá cứng, mặt bích cọc ly tâm chính là cầu nối để tạo ra những cây cọc "siêu dài" xuyên qua các tầng đất bùn nguy hiểm.

Sai lầm thường gặp và hậu quả khi thi công

1. Lệch tâm khi nối: Không căn chỉnh kỹ trục giữa đoạn cọc trên và dưới trước khi siết. Hậu quả: Cọc bị nứt khi ép.

2. Siết bulong không đều: Chỉ siết chặt một bên khiến mặt bích bị vênh. Hậu quả: Truyền lực không đều, gây ứng suất cục bộ phá hủy đầu cọc.

3. Bề mặt bích bẩn: Để bùn đất hoặc rỉ sét bám dày giữa hai mặt tiếp xúc. Hậu quả: Liên kết lỏng lẻo, tạo khe hở gây rỉ sét bulong về sau.

Hướng dẫn quy trình nối cọc bằng mặt bích đúng kỹ thuật

Để đảm bảo chất lượng, đội ngũ thi công cần tuân thủ các bước:

1. Vệ sinh: Lau sạch bề mặt thép của cả hai mặt bích.

2. Căn chỉnh: Dùng máy kinh vĩ hoặc dây dọi để đảm bảo đoạn cọc trên thẳng đứng và đồng tâm với đoạn dưới.

3. Lắp bulong: Đặt đúng số lượng và chủng loại bulong cường độ cao vào các lỗ.

4. Siết đối xứng: Siết bu lông theo thứ tự đối xứng (như siết ốc bánh xe ô tô) để đảm bảo mặt bích áp sát đều nhau.

5. Kiểm tra: Xác nhận độ phẳng mối nối trước khi tiếp tục hạ cọc.

Checklist chọn mặt bích cọc ly tâm

• [ ] Kiểm tra mác thép và chứng chỉ xuất xưởng.

• [ ] Đo đạc đường kính và số lỗ bulong thực tế.

• [ ] Kiểm tra độ dày bích có đúng hồ sơ thiết kế không.

• [ ] Quan sát bề mặt bích có bị rỗ, vênh hay không.

FAQ - Câu hỏi thường gặp

1. Mặt bích cọc ly tâm là gì?

Đó là tấm thép tròn gắn ở đầu cọc bê tông ly tâm, dùng làm đầu nối để ghép các đoạn cọc ngắn thành một cây cọc dài hoàn chỉnh.

2. Tại sao phải dùng bulong khi nối bích?

Bulong giúp tạo lực liên kết cưỡng bức, giữ cho hai đoạn cọc không bị tách rời hoặc lệch trục dưới tác động của lực nén và lực ngang.

3. Có thể dùng mặt bích mỏng hơn để tiết kiệm không?

Tuyệt đối không. Mặt bích mỏng sẽ bị biến dạng dưới tải trọng ép, gây vỡ đầu cọc và làm hỏng toàn bộ nền móng công trình.

4. Sai lệch mặt bích bao nhiêu là chấp nhận được?

Độ lệch tâm thường không được quá 5mm và độ nghiêng mặt bích không quá 1/100 để đảm bảo an toàn kết cấu.

5. Vật liệu làm mặt bích thường là gì?

Thường là các loại thép tấm carbon cán nóng có độ bền kéo và khả năng chịu nén tốt.

Kết luận

Mặt bích cọc ly tâm tuy chỉ chiếm một phần nhỏ trong chi phí dự án nhưng lại quyết định trực tiếp đến độ ổn định, tuổi thọ và khả năng chịu tải của hệ móng. Đầu tư vào mặt bích được gia công chính xác, đúng tiêu chuẩn là cách tốt nhất để bảo vệ giá trị bền vững cho công trình của bạn.
