Flange face protection là gì? Trong ngành công nghiệp piping, một vết xước chỉ dày bằng sợi tóc trên bề mặt mặt bích cũng có thể dẫn đến thảm họa rò rỉ khí hoặc hóa chất. Thực tế tại các công trường, không hiếm gặp tình trạng mặt bích bị va đập, trầy xước trong quá trình vận chuyển hoặc lưu kho do thiếu sự bảo vệ cần thiết. Khi đó, chi phí để gia công lại bề mặt hoặc thay mới mặt bích thường cao gấp hàng chục lần so với chi phí đầu tư flange face protection ngay từ đầu. Việc bỏ qua bước bảo vệ này không chỉ là sự thiếu sót về kỹ thuật mà còn là một rủi ro kinh tế tiềm ẩn. Bài viết này sẽ phân tích chuyên sâu về giải pháp bảo vệ mặt bích – một yếu tố nhỏ nhưng đóng vai trò then chốt trong tính toàn vẹn của hệ thống đường ống.

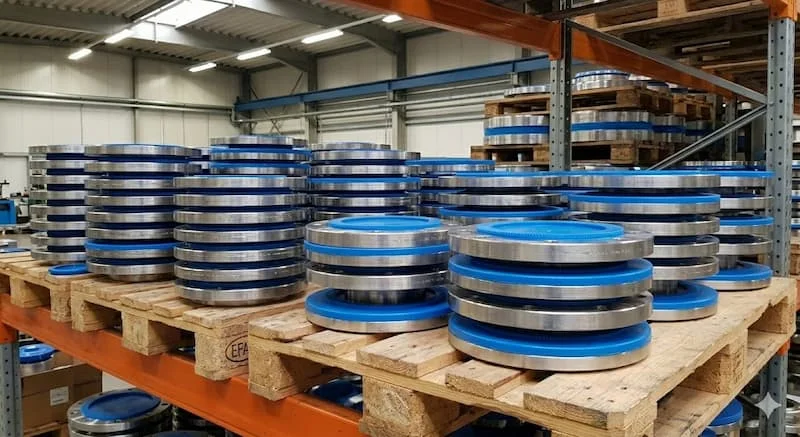

Flange Face Protection là gì?

Flange face protection (bảo vệ bề mặt mặt bích) là các thiết bị hoặc phụ kiện chuyên dụng được thiết kế để bao phủ và bảo vệ bề mặt làm kín (sealing face) của mặt bích khỏi các tác động vật lý và hóa học. Đây là lớp "giáp" ngăn chặn trực tiếp bụi bẩn, độ ẩm gây oxy hóa và đặc biệt là các vết trầy xước cơ học trong suốt vòng đời của mặt bích từ lúc rời xưởng đến khi lắp đặt hoàn thiện.

Mục tiêu cốt lõi của việc sử dụng bảo vệ bề mặt mặt bích là duy trì độ phẳng và độ nhám bề mặt theo tiêu chuẩn thiết kế. Một bề mặt làm kín hoàn hảo là điều kiện tiên quyết để gasket (gioăng) có thể nén chặt và ngăn chặn môi chất rò rỉ ra ngoài. Việc sử dụng thiết bị bảo vệ giúp doanh nghiệp giảm thiểu tối đa thời gian downtime do sửa chữa hệ thống và đảm bảo an toàn vận hành tuyệt đối.

Nguyên lý & bản chất bảo vệ mặt bích

Bản chất của các loại mặt bích như Raised Face (RF), Flat Face (FF) hay Ring Type Joint (RTJ) là sự chính xác cực cao về hình học. Chỉ cần một tác động ngoại lực nhỏ làm biến dạng các đường rãnh răng cưa (serrated finish) trên mặt RF, khả năng làm kín của hệ thống sẽ bị phá vỡ hoàn toàn.

Cơ chế hoạt động của bảo vệ bề mặt mặt bích dựa trên hai nguyên tắc chính:

• Che chắn vật lý: Tạo ra một lớp đệm hấp thụ lực va đập, ngăn cách các vật thể sắc nhọn tiếp xúc trực tiếp với bề mặt kim loại.

• Cách ly môi trường: Ngăn chặn sự xâm nhập của hơi ẩm, muối biển hoặc hóa chất ăn mòn, tránh tình trạng rỉ sét bề mặt (pitting corrosion) – tác nhân gây rò rỉ phổ biến nhất trong môi trường công nghiệp nặng.

Tại sao điều này lại quan trọng? Trong các hệ thống áp suất cao, rò rỉ không chỉ gây thất thoát tài nguyên mà còn tiềm ẩn nguy cơ cháy nổ. Bảo vệ bề mặt mặt bích chính là rào cản đầu tiên và rẻ nhất để loại bỏ những rủi ro này.

Các loại flange face protection phổ biến

Hiện nay trên thị trường, các giải pháp bảo vệ mặt bích được chia thành nhiều dòng sản phẩm dựa trên vật liệu và thiết kế:

• Plastic Flange Protectors (Nhựa): Thường làm từ Polyethylene (PE) hoặc Polypropylene (PP). Đây là loại phổ biến nhất nhờ ưu điểm nhẹ, giá thành rẻ và dễ lắp đặt (dạng ép vào lỗ bu lông hoặc dạng chụp). Chúng phù hợp cho các loại mặt bích tiêu chuẩn trong vận chuyển thông thường.

• Metal Protectors (Kim loại): Thường là thép mạ hoặc inox, kết hợp với lớp lót cao su. Loại này có độ bền cực cao, khả năng chịu va đập mạnh và chịu nhiệt tốt, thường dùng cho các dự án ngoài khơi (offshore) hoặc mặt bích kích thước lớn, đắt tiền.

• Full Face vs Raised Face Protectors: Các loại "Full Face" bảo vệ toàn bộ bề mặt và các lỗ bu lông, trong khi loại "Raised Face" chỉ tập trung bảo vệ phần gờ nổi làm kín.

• Gasket-style Protectors: Có hình dáng như một chiếc gioăng tạm thời, được bắt vít chặt vào mặt bích, cung cấp sự bảo vệ tối đa chống lại sự xâm nhập của dị vật vào bên trong lòng ống.

Phân tích chuyên sâu: Việc lựa chọn vật liệu nhựa hay kim loại phụ thuộc vào thời gian lưu kho. Nếu chỉ cần bảo vệ ngắn hạn, nhựa là lựa chọn tối ưu. Tuy nhiên, nếu mặt bích phải nằm tại bãi lưu kho ngoài trời nhiều năm, các loại metal protector chống tia UV và ăn mòn hóa chất mới là giải pháp bền vững.

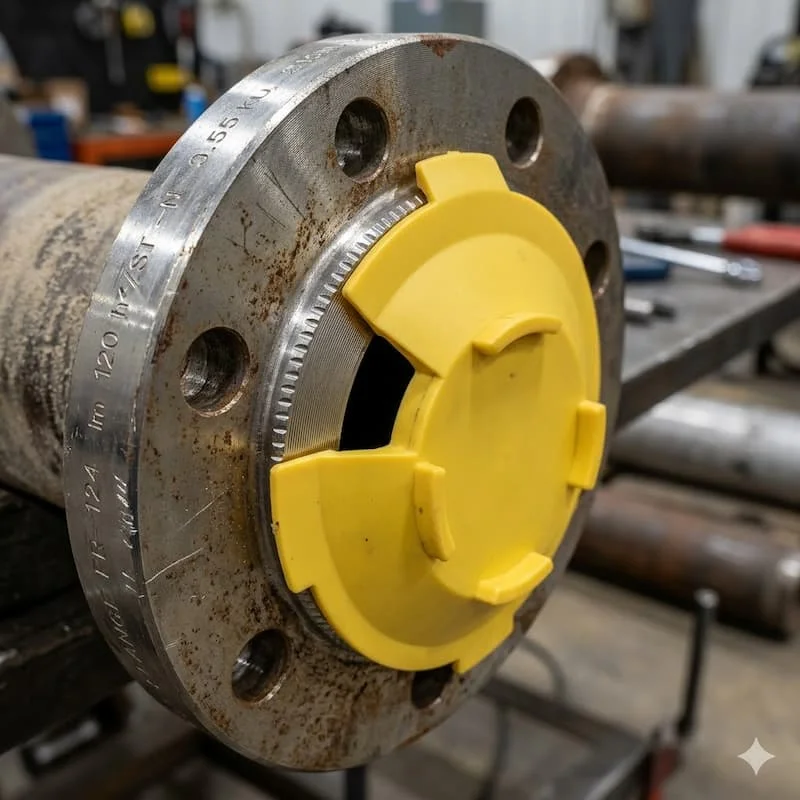

Thông số & tiêu chuẩn cần biết

Để bảo vệ bề mặt mặt bích phát huy hiệu quả, việc lựa chọn đúng thông số kỹ thuật là bắt buộc. Một thiết bị bảo vệ quá rộng sẽ dễ rơi ra, trong khi quá chật sẽ không che phủ được hết các vùng nhạy cảm.

Các thông số cần lưu ý bao gồm:

• Hệ tiêu chuẩn: ANSI/ASME (Mỹ), DIN (Đức), JIS (Nhật), BS (Anh). Mỗi tiêu chuẩn có kích thước bề mặt làm kín khác nhau.

• Kích thước danh định: Từ DN10 đến DN2000 hoặc từ 1/2" đến 80".

• Pressure Class (Cấp áp suất): 150#, 300#, 600#, 900#, 1500#, 2500#. Cấp áp suất càng cao, độ dày và cấu tạo mặt bích càng phức tạp, đòi hỏi loại protector chuyên dụng tương ứng.

• Vật liệu cấu thành: Phải tương thích với môi trường lưu trữ (chống tĩnh điện, chống cháy, hoặc chịu hóa chất).

Insight ngành: Nhiều kỹ sư thường mắc sai lầm khi chỉ quan tâm đến kích thước ống mà quên mất loại mặt bích (ví dụ RTJ cần loại protector có rãnh đặc thù). Sai kích thước đồng nghĩa với việc không bảo vệ được bề mặt làm kín, làm mất đi giá trị vốn có của phụ kiện này.

So sánh bảo vệ bề mặt mặt bích với các phương pháp truyền thống

Trong quá khứ, nhiều đơn vị thường sử dụng các phương pháp thủ công để tiết kiệm chi phí, nhưng thực tế hiệu quả mang lại rất thấp:

Kết luận: Sử dụng thiết bị bảo vệ chuyên dụng là giải pháp hiện đại, vừa giúp tăng tính thẩm mỹ cho sản phẩm, vừa đảm bảo tính kỹ thuật và tiết kiệm nhân công vệ sinh mặt bích trước khi lắp máy.

Khi nào cần sử dụng flange face protection?

Việc ứng dụng bảo vệ bề mặt mặt bích không chỉ giới hạn ở nhà máy sản xuất mà kéo dài suốt chuỗi cung ứng:

1. Vận chuyển đường dài: Đặc biệt là vận chuyển đường biển, nơi độ ẩm và nồng độ muối cao dễ gây ăn mòn.

2. Lưu kho dự án: Các dự án lớn thường có thời gian tập kết hàng hóa kéo dài từ 6–24 tháng. Việc bảo vệ mặt bích giúp ngăn chặn rỉ sét và bụi bẩn tích tụ.

3. Môi trường khắc nghiệt: Các nhà máy lọc dầu (Oil & Gas), hóa chất, hoặc xử lý nước thải luôn đòi hỏi tiêu chuẩn khắt khe về độ kín.

Những sai lầm phổ biến dẫn đến rủi ro

• Không dùng protector: Đây là sai lầm lớn nhất, thường do tâm lý chủ quan cho rằng mặt bích bằng thép rất cứng nên không cần bảo vệ.

• Dùng sai loại: Sử dụng protector cho mặt bích phẳng (FF) để lắp cho mặt bích có rãnh (RTJ), dẫn đến không che phủ được các rãnh quan trọng.

• Tái sử dụng quá nhiều lần: Các loại plastic protector sau nhiều lần tháo lắp sẽ bị biến dạng, không còn ôm khít mặt bích, làm giảm hiệu quả che chắn.

• Bỏ quên việc kiểm tra: Lắp protector lên bề mặt đã bị bẩn hoặc ướt, vô tình "nhốt" độ ẩm bên trong gây ra quá trình oxy hóa nhanh hơn.

Hậu quả: Chỉ cần một lỗi nhỏ trên mặt bích cũng dẫn đến việc thử áp (hydrotest) thất bại, gây tốn kém chi phí nhân công và chậm tiến độ dự án.

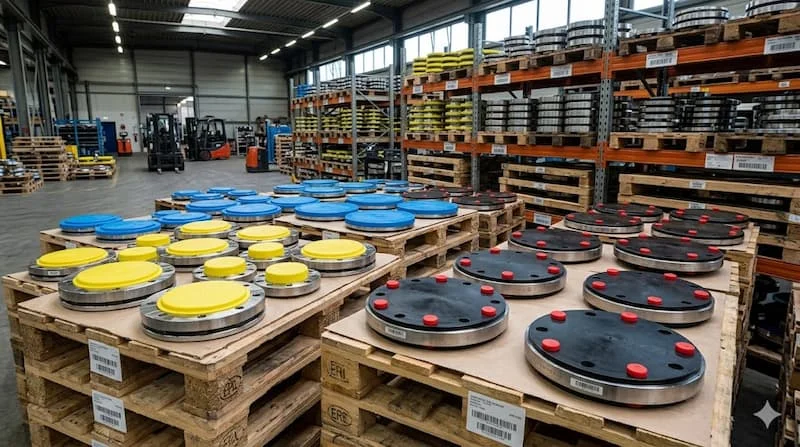

Cách chọn bảo vệ bề mặt mặt bích đúng chuẩn

Để chọn mua hoặc chỉ định loại bảo vệ phù hợp, hãy tuân thủ checklist sau:

1. Xác định loại mặt bích: Là RF, FF, RTJ hay cổ hàn (Welding Neck)?

2. Kích thước & Áp suất: Tra cứu bảng tiêu chuẩn (ASME B16.5, DIN,...) để chọn đúng size.

3. Môi trường sử dụng: Nếu để ngoài trời nắng, chọn nhựa có phụ gia kháng UV. Nếu trong môi trường va đập mạnh, chọn loại gỗ ép dày hoặc kim loại.

4. Tính năng bổ sung: Có cần bảo vệ lỗ bu lông không? Có cần loại có lỗ thông hơi để tránh ngưng tụ nước không?

Hướng dẫn sử dụng & bảo quản hiệu quả

• Lắp đặt ngay lập tức: Ngay sau khi mặt bích được gia công và vệ sinh tại xưởng, hãy lắp protector ngay để tránh nhiễm bẩn.

• Nguyên tắc "Tháo cuối cùng": Chỉ tháo flange face protection ngay trước thời điểm lắp đặt gioăng và siết bu lông.

• Kiểm tra định kỳ: Đối với hàng lưu kho lâu ngày, cần kiểm tra xem protector có bị giòn gãy hoặc bị côn trùng xâm nhập hay không.

• Vệ sinh: Đảm bảo bề mặt bích khô ráo và sạch sẽ trước khi gắn lớp bảo vệ.

FAQ: Những câu hỏi thường gặp

1. Flange face protection có bắt buộc theo tiêu chuẩn quốc tế không?

Hầu hết các tiêu chuẩn sản xuất như ASME không bắt buộc về vật liệu protector, nhưng các tiêu chuẩn quản lý dự án (Project Specification) của các tập đoàn lớn luôn yêu cầu điều này để đảm bảo chất lượng công trình.

2. Có thể tái sử dụng các tấm bảo vệ mặt bích không?

Có, nếu chúng làm bằng vật liệu bền như nhựa cao cấp hoặc kim loại và chưa bị nứt vỡ, biến dạng. Tuy nhiên, cần vệ sinh sạch sẽ trước khi dùng lại.

3. Flange protector có thay thế được Gasket trong quá trình thử áp không?

Hoàn toàn không. Protector chỉ có chức năng bảo vệ vật lý và chống bụi, nó không có khả năng chịu áp suất cao như Gasket chuyên dụng.

4. Nên chọn loại protector nhựa dẻo hay nhựa cứng?

Nhựa dẻo (như LDPE) dễ lắp đặt và ôm khít hơn, trong khi nhựa cứng có khả năng chịu lực va đập tốt hơn. Tùy vào điều kiện vận chuyển để lựa chọn.

Kết luận

Flange face protection không chỉ là một phụ kiện rẻ tiền đi kèm, mà là "bảo hiểm" cho sự an toàn và hiệu quả của toàn bộ hệ thống piping. Đầu tư vào việc bảo vệ mặt bích đúng cách sẽ giúp bạn tiết kiệm hàng ngàn USD chi phí bảo trì và tránh được những rủi ro rò rỉ không đáng có.
