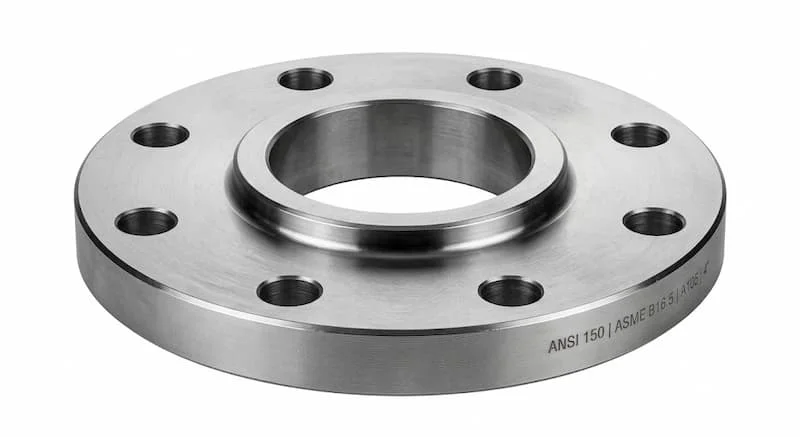

Flange ANSI 150 slip on là gì?

Flange ANSI 150 slip on (hay còn gọi là mặt bích trượt Class 150) là loại phụ kiện kết nối đường ống được sản xuất theo tiêu chuẩn ASME B16.5 của Hoa Kỳ. Đặc điểm nhận dạng chính của nó là một chiếc đĩa kim loại có lỗ ở giữa lớn hơn đường kính ngoài của ống một chút, cho phép ống "trượt" (slip-on) hoàn toàn vào bên trong thân bích.

Ký hiệu ANSI 150 (thường gọi là Class 150) đại diện cho định mức áp lực danh định của mặt bích. Đây là phân khúc áp lực phổ biến nhất trong công nghiệp, phù hợp cho các môi trường vận hành trung bình như nước sạch, HVAC, PCCC và các nhà máy chế biến nhẹ. Sự kết hợp giữa kiểu dáng "slip-on" và tiêu chuẩn ANSI tạo nên một loại phụ kiện vừa dễ thi công, vừa đảm bảo tính đồng bộ quốc tế cao.

Nguyên lý và bản chất của flange ansi 150 slip on

Khác với mặt bích hàn cổ (Weld Neck) đòi hỏi kỹ thuật hàn đối đầu phức tạp, slip-on flange hoạt động theo nguyên lý lồng ống. Cụ thể, ống được đưa vào trong mặt bích và thực hiện hai mối hàn: một mối hàn góc ở mặt ngoài (hàn tại cổ bích) và một mối hàn ở mặt trong (hàn tại miệng bích).

Cơ chế hàn kép này giúp tăng cường độ kín và giữ chắc kết nối trước áp lực của lưu chất. Tuy nhiên, do cấu tạo trượt, mặt bích này có độ bền cơ học thấp hơn một chút so với loại hàn cổ nhưng bù lại, nó cho phép người thợ dễ dàng điều chỉnh độ dài đường ống và căn chỉnh lỗ bulong linh hoạt hơn. Đây chính là lý do vì sao slip-on flange 150 luôn là "vua" trong các hệ thống lắp đặt tại hiện trường công trường.

Tiêu chuẩn flange ansi 150 slip on là gì?

Nhiều người thường nhầm lẫn Class 150 với PN16 (hệ DIN). Thực tế, ANSI Class 150 là một phần của tiêu chuẩn ASME B16.5, quy định cụ thể về kích thước, dung sai và áp lực làm việc cho mặt bích.

Ở điều kiện nhiệt độ phòng, một mặt bích Class 150 có thể chịu được áp lực lên đến khoảng 285 psi (≈ 19.6 bar). Tuy nhiên, khi nhiệt độ lưu chất tăng lên, khả năng chịu áp của thép sẽ giảm xuống. Do đó, định mức Class 150 thường được coi là tương đương với các hệ thống vận hành trong khoảng 10 đến 20 bar. Việc hiểu rõ Class áp lực giúp bạn tránh được sai lầm "chết người" là lắp bích áp thấp vào hệ thống cao áp, dẫn đến nguy cơ nổ vỡ đường ống.

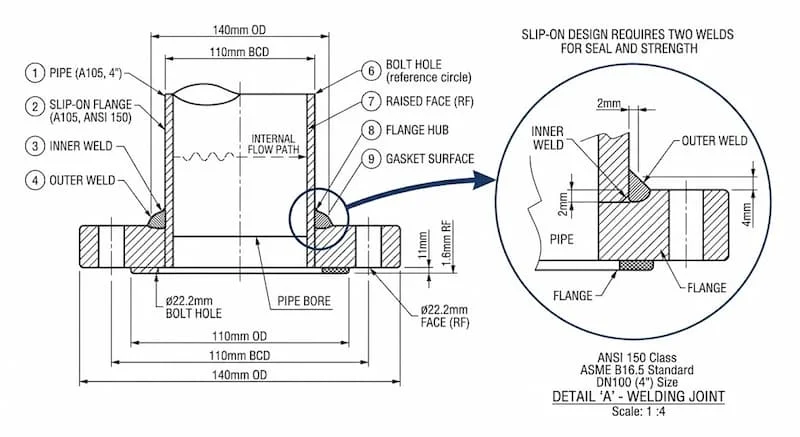

Thông số kỹ thuật flange ANSI 150 slip-on

Khi đặt hàng, bạn cần nắm chắc các thông số theo bảng ASME B16.5 để đảm bảo tính lắp lẫn:

• Đường kính danh nghĩa (DN): Dao động từ 1/2" đến 24".

• Đường kính ngoài (Outside Diameter - OD): Kích thước tổng thể của mặt bích.

• Đường kính vòng tròn lỗ bulong (Bolt Circle - BC): Thông số quan trọng nhất để lắp khớp với van và thiết bị.

• Số lỗ bulong: Đối với Class 150, số lỗ tăng dần theo kích thước (ví dụ: DN50 có 4 lỗ, DN100 có 8 lỗ).

• Độ dày (Thickness): Class 150 có độ dày vừa phải, nhẹ hơn đáng kể so với Class 300, giúp giảm tải trọng cho hệ thống giá đỡ.

Lưu ý: Chỉ cần sai lệch 1mm ở thông số Bolt Circle, bạn sẽ không thể xỏ bulong qua để kết nối, buộc phải gia công lại hoặc bỏ toàn bộ lô hàng.

Vật liệu phổ biến của flange ANSI 150

Tùy vào tính chất của lưu chất, vật liệu cấu tạo bích sẽ thay đổi:

1. Thép Carbon (A105): Là loại phổ biến nhất, chịu lực tốt, giá thành rẻ. Thường được sơn đen hoặc mạ kẽm để chống gỉ.

2. Inox 304 / 316 (A182): Dùng cho môi trường có tính ăn mòn cao như thực phẩm, hóa chất hoặc nước biển.

3. Thép hợp kim: Dùng trong các môi trường đặc biệt có yêu cầu khắt khe về nhiệt độ hoặc độ dẻo dai.

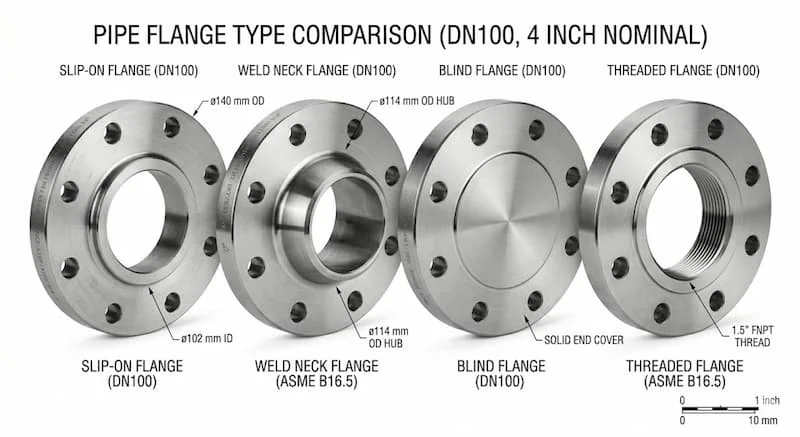

So sánh Slip-on với các loại Flange khác

Insight: Slip-on là lựa chọn cân bằng hoàn hảo giữa chi phí và hiệu quả cho 80% các hệ thống đường ống công nghiệp thông dụng.

Tại sao nên chọn flange ANSI 150 slip-on?

• Tiết kiệm chi phí: Giá phôi và chi phí gia công slip-on thấp hơn loại hàn cổ.

• Thi công nhanh: Không đòi hỏi tay nghề hàn quá cao như hàn đối đầu, giảm thiểu thời gian lắp đặt tại công trình.

• Tính sẵn có: Vì là tiêu chuẩn phổ biến nhất thế giới, bạn có thể dễ dàng tìm mua hàng tồn kho ở bất kỳ đại lý vật tư kỹ thuật nào.

Ứng dụng thực tế và những sai lầm thường gặp

Hệ thống ứng dụng

Mặt bích ANSI 150 slip-on là "trái tim" của:

• Hệ thống HVAC: Kết nối các máy Chiller, tháp giải nhiệt.

• Hệ thống PCCC: Các đường ống dẫn nước chữa cháy trong tòa nhà và nhà máy.

• Dầu khí nhẹ: Các đường dẫn nhiên liệu, trạm chiết nạp gas.

Sai lầm cần tránh

1. Nhầm Class 150 với PN16: Mặc dù áp lực tương đương nhưng kích thước lỗ bulong hoàn toàn khác nhau.

2. Hàn chỉ một phía: Để đảm bảo tiêu chuẩn ANSI, bạn phải hàn cả mặt trong và mặt ngoài. Việc chỉ hàn một phía sẽ khiến bích dễ bị nứt gãy ở cổ khi có rung chấn.

3. Dùng sai Gioăng (Gasket): Sử dụng gioăng quá dày hoặc không phù hợp vật liệu sẽ làm mất hiệu lực của kết nối Class 150.

FAQ - Câu hỏi thường gặp

Flange ANSI 150 chịu áp tối đa bao nhiêu?

Ở nhiệt độ bình thường, nó chịu được khoảng 19.6 bar (285 psi). Tuy nhiên, trong thực tế vận hành an toàn, người ta thường dùng cho hệ thống dưới 16 bar.

Slip-on flange là gì?

Là loại mặt bích trượt, ống được lồng vào bên trong và hàn cố định ở cả hai đầu cổ bích và miệng bích.

ANSI 150 có giống PN16 không?

Không. Tuy cùng dùng cho áp lực trung bình nhưng khoảng cách lỗ bulong khác nhau, không thể lắp lẫn trực tiếp với nhau mà không có phụ kiện chuyển đổi.

Kết luận

Flange ANSI 150 slip-on là sự lựa chọn thông minh cho các nhà thầu cần tối ưu chi phí mà vẫn đảm bảo tiêu chuẩn kỹ thuật quốc tế. Việc hiểu sâu về Class áp lực và kích thước ASME B16.5 sẽ giúp bạn tránh được những rủi ro rò rỉ và lãng phí không đáng có flange ansi 150 slip on.
