Flange 40 mm Là Gì? Kích Thước DN40 & Cách Chọn Chuẩn Kỹ Thuật

Trong quá trình thi công và bóc tách vật tư cho các hệ thống đường ống vừa và nhỏ, việc nhầm lẫn giữa các đơn vị đo lường như mm, DN và Inch là lỗi phổ biến nhất khiến nhà thầu mất thời gian và chi phí. Bạn đang cần tìm kiếm flange 40mm nhưng lại băn khoăn liệu nó có khớp với hệ thống hiện tại?

Thực tế, flange 40mm (hay còn gọi là mặt bích DN40) là một trong những phụ kiện quan trọng bậc nhất trong hệ thống HVAC và PCCC. Chỉ cần một sai sót nhỏ trong việc chọn tiêu chuẩn ANSI, JIS hay DIN, bạn sẽ đối mặt với tình trạng lỗ bulong không khớp, gây đình trệ toàn bộ tiến độ lắp đặt. Bài viết này sẽ cung cấp thông số kỹ thuật chi tiết và hướng dẫn bạn cách chọn mặt bích DN40 chuẩn xác ngay từ lần đầu tiên.

Flange 40 mm là gì?

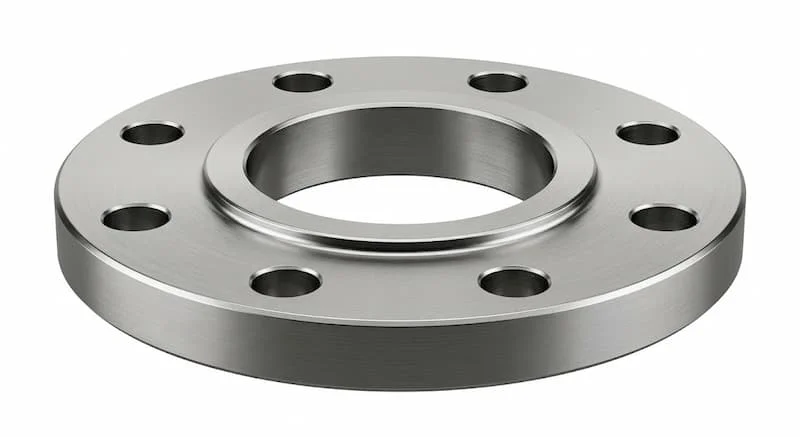

Flange 40mm (mặt bích DN40) là một phụ kiện cơ khí có dạng hình đĩa, dùng để kết nối các đoạn ống, van hoặc máy bơm trong hệ thống đường ống. Kích thước 40 mm ở đây tương ứng với đường kính danh nghĩa (Nominal Diameter - DN), quy đổi ra hệ inch là xấp xỉ 1-1/2 inch.

Bản chất của mặt bích là tạo ra một liên kết có thể tháo rời. Thay vì hàn chết các đoạn ống, việc sử dụng flange 40mm cho phép kỹ sư dễ dàng bảo trì, vệ sinh hoặc thay thế linh kiện mà không cần cắt bỏ đường ống chính. Đây là lựa chọn tối ưu cho các hệ thống đòi hỏi tính linh hoạt cao và kiểm tra định kỳ thường xuyên.

Nguyên lý & bản chất kết nối flange

Cơ chế kết nối của flange 40mm dựa trên nguyên lý ép nén. Một bộ kết nối hoàn chỉnh sẽ bao gồm hai mặt bích áp sát vào nhau, kẹp giữa là một lớp gioăng làm kín (gasket), tất cả được siết chặt bởi hệ thống bulong và đai ốc xung quanh vòng tròn lỗ bích.

Khi siết bulong theo đúng lực kỹ thuật, gioăng làm kín sẽ bị nén lại, điền đầy vào các rãnh siêu nhỏ trên bề mặt bích, từ đó ngăn chặn hoàn toàn sự rò rỉ của lưu chất (nước, khí, hơi). Ưu điểm của phương pháp này là khả năng chịu lực tác động và rung chấn tốt hơn nhiều so với kết nối ren thông thường, đặc biệt là trong các hệ thống máy bơm hoặc trục đứng.

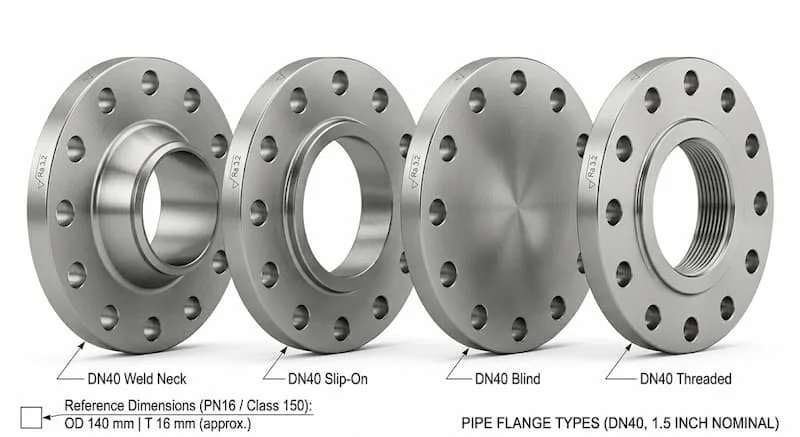

Các loại flange 40 mm phổ biến nhất

Với kích thước DN40, thị trường thường ưu tiên 4 loại mặt bích sau đây dựa trên phương thức thi công:

1. Slip-On Flange (Mặt bích hàn trượt): Đây là loại phổ biến nhất cho DN40. Ống sẽ được luồn vào trong lỗ mặt bích và hàn ở cả mặt trong lẫn mặt ngoài. Nó rất dễ lắp đặt và điều chỉnh khoảng cách.

2. Threaded Flange (Mặt bích ren): DN40 là kích thước lý tưởng để dùng kết nối ren. Loại này không cần hàn, rất phù hợp cho các khu vực dễ cháy nổ hoặc hệ thống nước dân dụng.

3. Weld Neck Flange (Mặt bích hàn cổ): Có phần cổ dài để hàn đối đầu với ống. Loại này chịu áp lực và nhiệt độ rất tốt, thường dùng trong các nhà máy công nghiệp nặng.

4. Blind Flange (Mặt bích mù): Không có lỗ ở giữa, dùng để bịt kín đầu đường ống chờ hoặc ngăn dòng chảy để thử áp lực.

Tiêu chuẩn flange DN40 (Yếu tố quyết định sự thành bại)

Đây là phần quan trọng nhất: Cùng là flange 40 mm nhưng tiêu chuẩn khác nhau sẽ KHÔNG lắp được với nhau. Bạn cần xác định rõ hệ thống của mình đang chạy theo tiêu chuẩn nào:

• ANSI / ASME (Mỹ): Thường dùng Class 150, Class 300. Khoảng cách lỗ bulong và đường kính vòng tròn lỗ (Bolt Circle) tính theo hệ Inch.

• JIS (Nhật Bản): Phổ biến nhất là JIS 10K. Đây là tiêu chuẩn chiếm đa số trong các công trình tại Việt Nam.

• DIN (Đức / Châu Âu): Ký hiệu là PN (PN10, PN16). Thường thấy trong các hệ thống chiller nhập khẩu nguyên chiếc.

Insight chuyên gia: Đừng bao giờ chủ quan khi chỉ báo giá "bích 40mm". Hãy luôn yêu cầu nhà cung cấp xác nhận tiêu chuẩn (ví dụ: JIS 10K) để tránh tình trạng mang hàng đến công trường rồi phải chở về vì không lắp vừa.

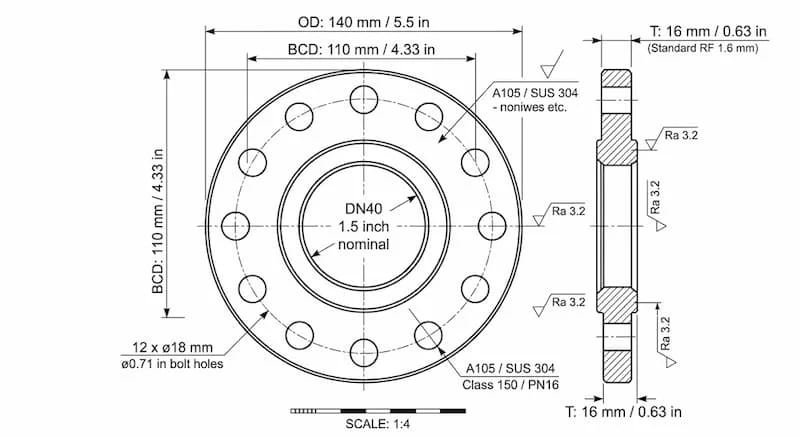

Thông số kỹ thuật chi tiết flange 40mm (DN40)

Để kiểm tra nhanh một mặt bích có đúng là DN40 hay không, bạn hãy dựa vào bảng thông số cơ bản dưới đây (áp dụng cho tiêu chuẩn phổ biến nhất):

Khi Class hoặc PN tăng lên, độ dày của mặt bích sẽ tăng theo để đảm bảo khả năng chịu tải. Một chiếc mặt bích dày hơn không chỉ bền hơn mà còn giảm thiểu nguy cơ bị vênh khi siết bulong quá lực.

Vật liệu sản xuất flange 40mm

Lựa chọn vật liệu phù hợp là bài toán cân bằng giữa chi phí và tuổi thọ hệ thống:

• Thép Carbon (Steel): Thường là thép đen hoặc sơn gỉ. Giá rẻ, phổ biến trong các đường ống dẫn dầu, khí.

• Thép mạ kẽm: Khả năng chống gỉ tốt hơn thép đen, là lựa chọn số 1 cho hệ thống nước sạch dân dụng và PCCC.

• Inox 304 / 316: Chống ăn mòn tuyệt đối, bề mặt sáng bóng. Bắt buộc dùng trong ngành dược phẩm, thực phẩm hoặc môi trường gần biển.

So sánh flange DN40 với các kích thước lân cận

Trong hệ thống đường ống, DN40 nằm ở phân khúc trung bình nhỏ, giữ vai trò kết nối từ trục chính sang các nhánh phụ:

Những sai lầm thường gặp và hậu quả

1. Nhầm lẫn DN40 với phi 40: DN40 dùng cho ống có đường kính ngoài xấp xỉ 48-49mm. Nếu bạn lấy ống phi 40mm thật sự, bạn sẽ không thể tìm thấy mặt bích tiêu chuẩn nào lắp vừa.

2. Lắp lệch bulong: Việc siết không đều tay hoặc lỗ bích bị lệch khiến gioăng bị chèn ép không đều, gây rò rỉ ngay khi vừa vận hành.

3. Dùng sai vật liệu: Sử dụng bích thép thường cho môi trường hóa chất dẫn đến tình trạng rỉ sét đục thủng bích chỉ sau vài tuần

FAQ - Câu hỏi thường gặp

Flange 40 mm là DN bao nhiêu?

Nó chính là DN40, tương đương với kích thước ống định danh 1.5 inch.

Có cần dùng gioăng (Gasket) cho mặt bích 40 mm không?

Bắt buộc. Nếu không có gioăng, hai bề mặt kim loại sẽ không bao giờ kín hoàn toàn, dẫn đến rò rỉ áp suất.

Nên chọn mặt bích ren hay mặt bích hàn cho DN40?

Nếu bạn cần thi công nhanh và áp suất thấp, hãy chọn mặt bích ren. Nếu hệ thống chịu áp lực cao hoặc yêu cầu độ bền lâu dài, hãy chọn mặt bích hàn trượt (Slip-on).

Kết luận

Việc lựa chọn flange 40mm chính xác không chỉ đảm bảo kỹ thuật cho công trình mà còn thể hiện sự chuyên nghiệp của đơn vị thi công. Hãy luôn ghi nhớ: "Đúng tiêu chuẩn quan trọng hơn đúng kích thước" flange 40 mm.
