Flange ANSI B16 5 là gì? Bạn đang trong giai đoạn nước rút lắp đặt một hệ thống đường ống phức tạp, mọi thứ dường như hoàn hảo cho đến khi khâu kết nối cuối cùng khựng lại: mặt bích (flange) không khớp. Lỗ bu lông lệch nhau vài milimet, đường kính ngoài không đồng nhất, hay độ dày không đạt chuẩn. Hệ quả là toàn bộ quy trình phải dừng lại để tra soát, gây lãng phí thời gian và chi phí không đáng có.

Nguyên nhân phổ biến nhất không nằm ở sai sót chế tạo, mà nằm ở việc chọn sai tiêu chuẩn. Trong thế giới công nghiệp với vô vàn quy chuẩn khác nhau, một sai lệch nhỏ về tiêu chuẩn có thể gây lỗi toàn hệ thống và dẫn đến những thảm họa rò rỉ hay cháy nổ. Chính vì vậy, hiểu rõ và áp dụng đúng tiêu chuẩn ANSI B16.5 là yêu cầu cốt lõi để đảm bảo sự đồng bộ, an toàn và tin cậy tuyệt đối cho mọi mối nối đường ống. Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ góc độ kỹ thuật về tiêu chuẩn mặt bích quan trọng này.

Kiến thức nền về Flange ANSI B16 5

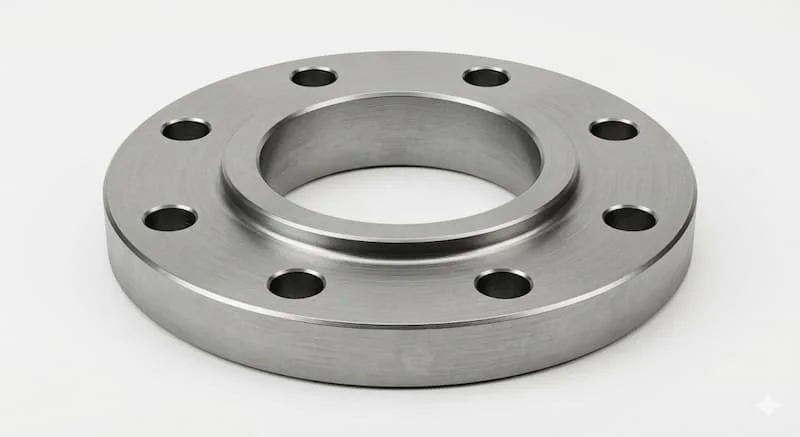

Flange ANSI B16 5 là gì?

Flange ANSI B16.5 là thuật ngữ dùng để chỉ các loại mặt bích được thiết kế, chế tạo và kiểm thử tuân theo bộ tiêu chuẩn khắt khe do Viện Tiêu chuẩn Quốc gia Hoa Kỳ (ANSI) và Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME) ban hành, cụ thể là ANSI/ASME B16.5. Tiêu chuẩn này được xem là "ngôn ngữ chung" cho các kết nối mặt bích thép trên toàn thế giới.

Về phạm vi áp dụng, tiêu chuẩn flange ansi b16 5 quy định cho các loại mặt bích làm từ thép (Forged Steel, Cast Steel) và hợp kim niken, với kích thước danh nghĩa từ NPS 1/2 đến NPS 24 (tương đương DN15 đến DN600 theo hệ mét). Nó bao gồm đầy đủ các khía cạnh từ vật liệu, xếp hạng áp suất - nhiệt độ, kích thước hình học, dung sai cho đến phương pháp kiểm tra chất lượng sản phẩm.

Bản chất của tiêu chuẩn ANSI B16.5

Bản chất của tiêu chuẩn ANSI B16.5 không chỉ đơn thuần là đưa ra một vài con số kích thước. Nó là một bộ quy tắc kỹ thuật toàn diện nhằm đảm bảo tính tương thích toàn cầu và sự an toàn tuyệt đối trong vận hành. Tiêu chuẩn này quy định rõ:

1. Kích thước hình học: Đường kính ngoài, độ dày, đường kính vòng lỗ bu lông, số lượng và kích thước lỗ bu lông... để đảm bảo 100% các mặt bích cùng Class và NPS sẽ lắp khớp hoàn toàn với nhau.

2. Xếp hạng áp suất - nhiệt độ (Pressure-Temperature Ratings): Xác định khả năng chịu áp lực tối đa của mặt bích ở từng mức nhiệt độ cụ thể, tùy thuộc vào nhóm vật liệu chế tạo.

3. Kiểu mặt bích và kết nối: Quy định các dạng hình học như mặt phẳng (FF), mặt lồi (RF), hay khớp nối vòng (RTJ)... phù hợp cho các loại gioăng (gasket) khác nhau.

Việc tuân thủ tiêu chuẩn là vô cùng quan trọng vì nó loại bỏ rủi ro lắp đặt không khớp, đảm bảo khả năng chịu lực của mối nối và cho phép các kỹ sư dễ dàng tính toán, thiết kế hệ thống đường ống một cách tin cậy nhất.

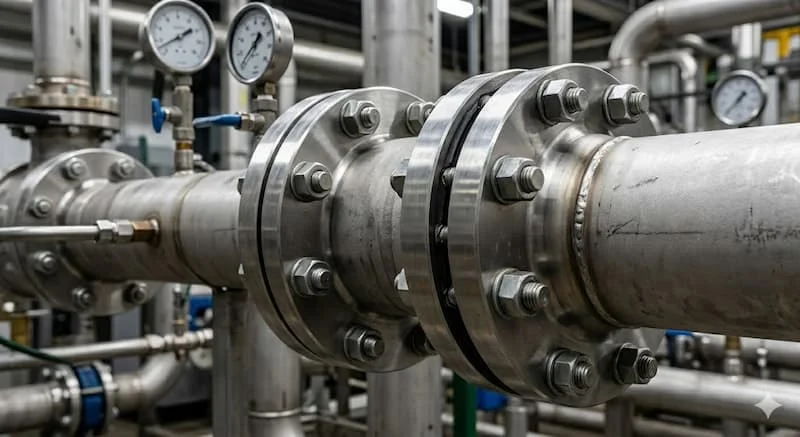

Phân tích chuyên sâu về Flange ANSI B16.5

Các loại flange theo ANSI B16.5 phổ biến

Tiêu chuẩn ANSI B16.5 bao gồm nhiều kiểu dáng mặt bích khác nhau, mỗi loại được tối ưu hóa cho một phương pháp kết nối và ứng dụng cụ thể:

• Weld Neck (Mặt bích cổ hàn): Có cổ dài được hàn đối đầu với ống. Loại này có khả năng chịu áp suất và nhiệt độ cao tốt nhất, thường dùng cho các đường ống quan trọng, chịu rung động mạnh.

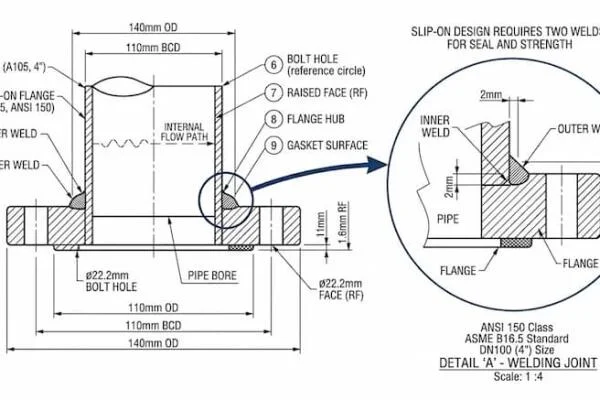

• Slip-on (Mặt bích hàn trượt): Ống được đưa vào trong mặt bích và hàn ở cả mặt trong và mặt ngoài. Loại này dễ lắp đặt và điều chỉnh, phù hợp cho áp suất thấp và trung bình.

• Blind (Mặt bích mù): Là một đĩa đặc dùng để bịt kín đầu ống hoặc các van, thiết bị. Loại này chịu áp lực lớn nhất ở tâm.

• Socket Weld (Mặt bích hàn bọc đúc): Ống được đưa vào lỗ và hàn ở mặt ngoài. Thường dùng cho đường ống kích thước nhỏ và áp suất cao.

• Threaded (Mặt bích ren): Kết nối với ống bằng mối ren mà không cần hàn. Thường dùng cho áp suất thấp và các môi trường không cho phép hàn.

Insight kỹ thuật: Việc lựa chọn đúng loại mặt bích không chỉ phụ thuộc vào áp suất mà còn phải cân nhắc đến yếu tố vật liệu, điều kiện nhiệt độ, và khả năng bảo trì của hệ thống.

Thông số kỹ thuật quan trọng cần nắm vững

Khi lựa chọn flange ansi b16 5, các kỹ sư và đơn vị mua hàng cần lưu ý đến 3 thông số kỹ thuật cốt lõi sau:

1. Kích thước: Sử dụng hệ NPS (Nominal Pipe Size) tính bằng inch, từ NPS 1/2 đến NPS 24.

2. Xếp hạng áp suất (Pressure Rating): Được phân chia thành các "Class" phổ biến như Class 150, Class 300, Class 600, Class 900, Class 1500, đến Class 2500.

3. Kiểu mặt (Flange Face): Quy định dạng hình học của bề mặt tiếp xúc với gioăng (gasket).

   • RF (Raised Face): Mặt lồi, phổ biến nhất, lực siết tập trung vào vùng RF.

   • FF (Flat Face): Mặt phẳng, thường dùng cho van gang hoặc thiết bị gang áp suất thấp.

   • RTJ (Ring Type Joint): Kết nối bằng vòng đệm kim loại, dùng cho áp suất và nhiệt độ cực cao.

Insight kĩ thuật: Cần hiểu rõ Class không phải là áp suất vận hành trực tiếp của hệ thống. Nó là một chỉ số xếp hạng để tra cứu khả năng chịu áp.

Giải thích Class 150, 300, 600...

Xếp hạng Class (150, 300, 600...) trong tiêu chuẩn ANSI B16.5 là một khái niệm kỹ thuật thường bị hiểu nhầm. Số Class không đại diện cho áp suất psi (pound per square inch) mà mặt bích có thể chịu được một cách trực tiếp.

Bản chất của Class là một chỉ số xếp hạng áp suất - nhiệt độ. Khả năng chịu áp lực tối đa của một mặt bích Class 150 (ví dụ) phụ thuộc trực tiếp vào nhiệt độ làm việc và nhóm vật liệu chế tạo.

• Một mặt bích thép carbon Class 150 có thể chịu áp suất khoảng 285 psi ở 100°F (38°C).

• Nhưng cũng chính mặt bích đó, ở 650°F (343°C), khả năng chịu áp chỉ còn khoảng 125 psi.

Vì sao không quy đổi đơn giản sang bar?

Do khả năng chịu áp thay đổi theo nhiệt độ và vật liệu, việc quy đổi đơn giản (ví dụ: Class 150 = 10 bar) là hoàn toàn sai lầm và cực kỳ nguy hiểm. Các kỹ sư bắt buộc phải sử dụng các bảng tra cứu Pressure-Temperature Ratings trong tiêu chuẩn ANSI/ASME B16.5 để xác định chính xác khả năng chịu lực của mối nối trong điều kiện vận hành thực tế.

So sánh ANSI vs DIN vs JIS

Sự nhầm lẫn giữa các hệ tiêu chuẩn khác nhau là nguyên nhân hàng đầu gây ra các sự cố rò rỉ tại công trường. Dưới đây là bảng so sánh nhanh:

Insight kỹ thuật: Mặc dù cùng có kích thước danh nghĩa (ví dụ: NPS 2 và DN50), nhưng kích thước hình học (như độ dày, đường kính ngoài, và quan trọng nhất là số lượng/đường kính lỗ bu lông) của chúng hoàn toàn khác nhau. Do đó, không thể lắp lẫn mặt bích ANSI với mặt bích DIN hay JIS mà không có bộ phận chuyển đổi đặc biệt. Việc cố tình "độ" để lắp lẫn sẽ phá vỡ tính nguyên vẹn và an toàn của hệ thống.

Ưu và nhược điểm của Flange ANSI B16 5

Ưu điểm:

• Phổ biến toàn cầu: Là tiêu chuẩn mặt bích được sử dụng rộng rãi nhất trên thế giới, đặc biệt trong ngành dầu khí, hóa chất.

• Dễ thay thế: Nhờ tính đồng bộ cao, việc tìm kiếm và thay thế các mặt bích tuân thủ ANSI B16.5 là cực kỳ thuận tiện ở bất kỳ quốc gia nào.

• Tiêu chuẩn rõ ràng: Bộ tiêu chuẩn ANSI/ASME cung cấp các bảng dữ liệu kỹ thuật cực kỳ chi tiết, giúp quá trình thiết kế, chế tạo và kiểm tra diễn ra minh bạch, chính xác.

Nhược điểm:

• Chi phí: Trong một số trường hợp, chi phí sản xuất và vật liệu theo tiêu chuẩn ANSI B16.5 có thể cao hơn so với tiêu chuẩn DIN/EN cho cùng mức áp suất tương đương.

• Hệ inch: Sử dụng hệ NPS và inch có thể gây chút khó khăn cho các đơn vị quen dùng hệ mét trong việc tính toán và đo đạc.

Vì sao ANSI B16.5 là tiêu chuẩn flange phổ biến?

Sự phổ biến của ANSI B16.5 không phải là ngẫu nhiên. Nó bắt nguồn từ sự phát triển mạnh mẽ của ngành công nghiệp dầu khí (Oil & Gas) của Hoa Kỳ từ đầu thế kỷ 20. Do ASME/ANSI B16.5 cung cấp độ tin cậy kỹ thuật cực cao và được kiểm chứng qua hàng thập kỷ vận hành trong các điều kiện khắc nghiệt nhất, nó đã được chấp nhận và tin dùng trên phạm vi toàn cầu. Ngày nay, hầu hết các dự án dầu khí, hóa chất quốc tế đều mặc định sử dụng tiêu chuẩn này, biến nó thành một "chuẩn mực" bắt buộc cho mọi mối nối đường ống.

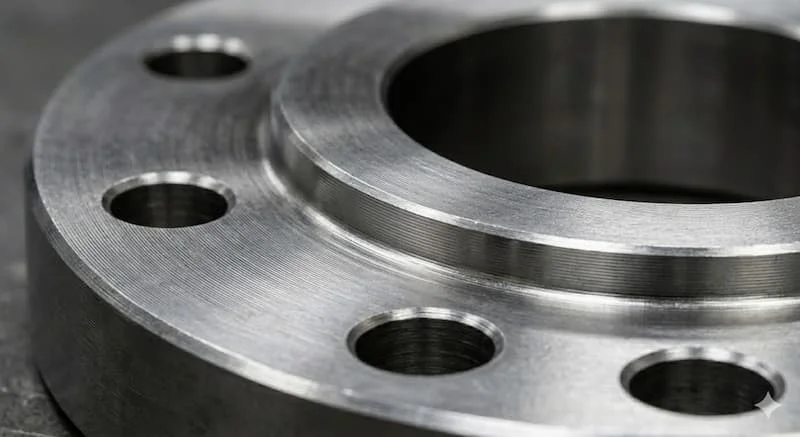

Ứng dụng thực tế

Flange ANSI B16 5 dùng ở đâu?

Nhờ độ tin cậy vượt trội, flange ansi b16 5 là lựa chọn hàng đầu cho các môi trường vận hành khắc nghiệt trong các ngành công nghiệp nặng:

• Dầu khí: Kết nối các đường ống dẫn dầu, khí ga, van và thiết bị trong hệ thống khai thác, chế biến và vận chuyển.

• Hóa chất: Dùng cho các đường ống dẫn hóa chất ăn mòn, áp suất cao trong các nhà máy hóa chất.

• Nhà máy điện: Kết nối các đường ống hơi nước, nước cấp nồi hơi, tua-bin trong các nhà máy nhiệt điện, điện hạt nhân.

• Công nghiệp nặng: Dùng trong các hệ thống đường ống công nghiệp nặng khác như luyện kim, đóng tàu…

Sai lầm thường gặp khi chọn và lắp đặt

• Nhầm ANSI với DIN: Sử dụng mặt bích ANSI để lắp nối với đường ống/thiết bị theo tiêu chuẩn DIN, dẫn đến lỗ bu lông lệch và không thể kết nối.

• Chọn sai Class áp suất: Không tra cứu kỹ bảng Pressure-Temperature Ratings, dẫn đến việc chọn Class 150 cho một hệ thống hơi nóng có áp suất thực tế vượt quá khả năng chịu đựng của vật liệu ở nhiệt độ đó.

• Không kiểm tra kiểu mặt bích: Sử dụng mặt lồi (RF) cho các van cast iron với mặt phẳng (FF), dẫn đến gioăng không bị ép đều và gây rò rỉ.

Hướng dẫn / Checklist chọn mua và lắp đặt

Checklist chọn flange ANSI B16 5 chuẩn

Để lựa chọn đúng flange ansi b16 5 phù hợp nhất cho dự án, các kỹ sư cần thực hiện theo các bước sau:

•  Xác định áp suất và nhiệt độ vận hành tối đa: Đây là bước sinh tử để xác định Pressure-Temperature Ratings và chọn đúng Class áp suất.

•  Lựa chọn Class phù hợp: Dựa vào áp suất và nhiệt độ, tra cứu bảng tiêu chuẩn để chọn Class (150, 300, 600...) đảm bảo an toàn.

•  Xác định kích thước NPS: Kiểm tra chính xác đường kính ống NPS (inch) để chọn mặt bích khớp.

•  Lựa chọn kiểu mặt bích (RF, FF, RTJ): Chọn kiểu mặt phù hợp với loại gioăng và yêu cầu làm kín của mối nối.

•  Lựa chọn vật liệu: Chọn mác thép (A105, SS304, SS316...) phù hợp với môi chất, nhiệt độ và yêu cầu chống ăn mòn.

Lưu ý kỹ thuật khi lắp đặt

• Siết bu lông đúng lực và thứ tự: Sử dụng cờ lê lực (torque wrench) để siết bu lông theo thứ tự hình sao (pattern tightening) nhằm đảm bảo lực nén phân bố đều lên gioăng, tránh làm vênh mặt bích.

• Sử dụng gioăng (gasket) đúng tiêu chuẩn: Gioăng phải phù hợp với Class và kiểu mặt bích (ví dụ: dùng gioăng xoắn ốc RF cho mặt bích RF Class 150).

• Kiểm tra sự thẳng hàng (Alignment): Đảm bảo hai mặt bích thẳng hàng và song song trước khi siết bu lông để tránh gây ứng suất dư không đáng có cho mối nối.

FAQ - Câu hỏi thường gặp

ANSI B16 5 áp dụng cho kích thước đường ống danh nghĩa (DN/NPS) bao nhiêu?

Tiêu chuẩn ANSI B16.5 áp dụng cho các mặt bích thép với kích thước danh nghĩa từ NPS 1/2 đến NPS 24, tương đương với DN15 đến DN600.

Class 150 có phải là khả năng chịu áp lực 150 psi không?

Không. Class 150 là một chỉ số xếp hạng áp suất - nhiệt độ. Khả năng chịu áp lực tối đa của một mặt bích Class 150 phụ thuộc vào nhiệt độ và nhóm vật liệu.

Có thể dùng thay DIN/EN không?

Không khuyến khích. Mặt bích ANSI B16.5 và DIN/EN có kích thước hình học, đặc biệt là vòng lỗ bu lông khác nhau, do đó không thể lắp lẫn trực tiếp. Cần sử dụng bộ chuyển đổi chuyên dụng.

ANSI và ASME có khác nhau trong trường hợp này không?

Trong bối cảnh tiêu chuẩn mặt bích, ANSI B16.5 và ASME B16.5 thường được dùng chung và coi như là cùng một tiêu chuẩn kỹ thuật.

Kết luận

Tiêu chuẩn ANSI B16 5 đóng vai trò cực kỳ quan trọng, là "xương sống" cho các kết nối mặt bích trong các ngành công nghiệp nặng, đặc biệt là dầu khí và hóa chất trên toàn cầu. Việc hiểu rõ bản chất của tiêu chuẩn, cách tra cứu Class áp suất, phân biệt giữa NPS/Inch và DN/Metric, cũng như tuân thủ quy trình lựa chọn và lắp đặt nghiêm ngặt là yêu cầu cốt lõi. Chỉ một sai lệch nhỏ trong việc chọn tiêu chuẩn cũng có thể gây lỗi toàn hệ thống và dẫn đến những thảm họa rò rỉ hay cháy nổ nghiêm trọng.
