Raised face flange là gì?

Raised face flange là gì? Trong kỹ thuật vận hành hệ thống đường ống, rò rỉ lưu chất luôn là bài toán đau đầu đối với các kỹ sư bảo trì. Có một tình huống trớ trêu thường xuyên xảy ra: dù bu lông đã được siết đúng lực, gasket (gioăng) còn mới, nhưng chất lỏng hoặc khí vẫn len lỏi thoát ra ngoài tại các mối nối. Nguyên nhân gốc rễ đôi khi không nằm ở lực siết, mà nằm ở việc chọn sai kiểu mặt tiếp xúc của mặt bích.

Mặt bích kiểu raised face flange (RF) chính là lời giải cho bài toán khó này. Đây là thiết kế mặt bích phổ biến nhất hiện nay, được sử dụng rộng rãi từ các nhà máy hóa chất đến hệ thống dẫn dầu khí. Một chi tiết nhỏ — phần mặt tiếp xúc được nâng cao lên (raised face) — tưởng chừng đơn giản nhưng lại đóng vai trò then chốt trong việc kiểm soát áp lực và đảm bảo độ kín tuyệt đối cho hệ thống. Hãy cùng phân tích sâu tại sao thiết kế này lại trở thành tiêu chuẩn vàng trong ngành công nghiệp.

Raised face flange là gì?

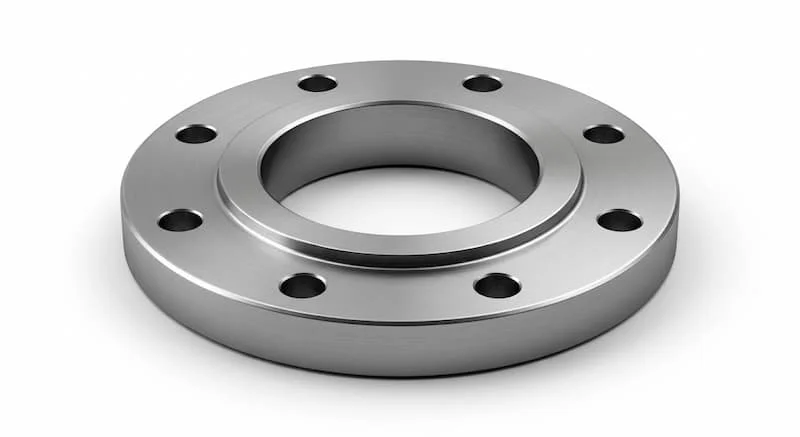

Raised face flange (mặt bích có mặt lồi) là loại mặt bích có phần bề mặt tiếp xúc xung quanh lỗ thoát được gia công nhô cao hơn so với phần vành chứa lỗ bu lông. Mục đích chính của thiết kế này là tập trung toàn bộ lực nén khi siết bu lông vào một diện tích tiếp xúc nhỏ hơn, nơi đặt gasket.

Theo tiêu chuẩn quốc tế, phần "mặt lồi" này tạo ra một ranh giới rõ ràng cho việc lắp đặt gioăng. Bằng cách tập trung lực siết vào vùng raised face, hệ thống tạo ra một áp lực cực lớn lên gasket, giúp nó điền đầy các rãnh siêu nhỏ trên bề mặt kim loại, từ đó hình thành một rào cản ngăn rò rỉ vô cùng hiệu quả.

Nguyên lý hoạt động: Tại sao RF giúp giảm rò rỉ?

Nguyên lý hoạt động của RF flange dựa trên quy luật vật lý về áp suất: $P = \frac{F}{A}$ (Áp suất bằng Lực chia cho Diện tích). Khi bạn siết bu lông, lực siết ($F$) được tạo ra. Nếu diện tích tiếp xúc ($A$) càng nhỏ, thì áp suất ($P$) tác động lên bề mặt đó càng lớn.

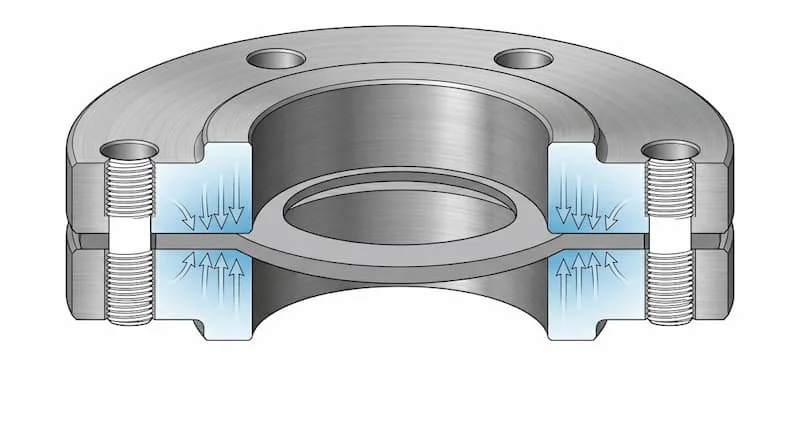

Trong thiết kế RF, gioăng làm kín được đặt gọn trong phạm vi của phần mặt lồi. Khi bu lông được siết chặt, toàn bộ lực nén không bị phân tán ra toàn bộ mặt bích mà tập trung hoàn toàn vào diện tích của raised face. Kết quả là áp lực nén lên gasket đạt mức tối ưu, giúp gioăng biến dạng và bám chặt vào bề mặt mặt bích, tạo ra độ kín cao hơn hẳn so với các loại mặt bích phẳng (flat face).

Thông số kỹ thuật quan trọng của RF flange

Việc hiểu rõ các thông số kỹ thuật theo tiêu chuẩn ASME B16.5 là điều kiện tiên quyết để chọn đúng loại mặt bích RF:

• Chiều cao mặt lồi (Raised Face Height):

  • Đối với các Class áp suất 150 và 300, chiều cao phần nhô lên mặc định là khoảng 1.6 mm (1/16 inch).

  • Đối với các Class cao hơn (Class 400, 600, 900, 1500, 2500), chiều cao này tăng lên đến 6.4 mm (1/4 inch) để chịu đựng áp suất lớn hơn.

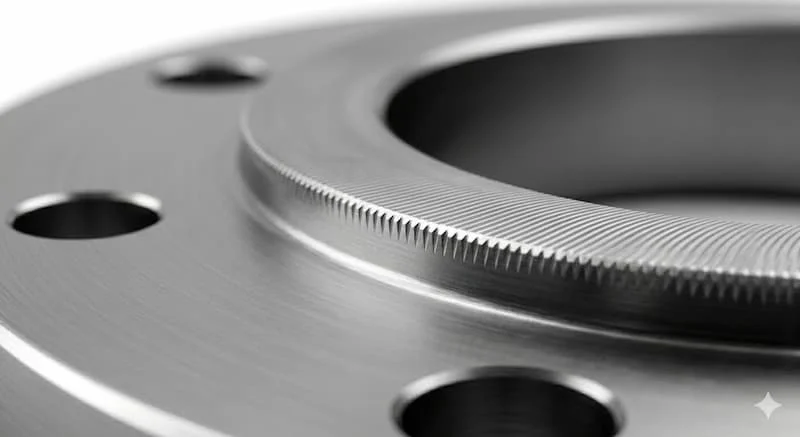

• Độ hoàn thiện bề mặt (Surface Finish): Bề mặt RF thường được gia công theo kiểu răng cưa (Serrated finish) dạng vòng tròn đồng tâm hoặc xoắn ốc. Những rãnh nhỏ này giúp "ngoạm" chặt vào gasket, ngăn chặn hiện tượng gioăng bị bắn ra ngoài (blow-out) dưới áp lực cao.

Insight chuyên gia: Chiều cao của raised face không chỉ là thông số thẩm mỹ. Nó đảm bảo rằng khi siết bu lông, phần vành ngoài (nơi chứa bu lông) không bao giờ chạm nhau, duy trì một khe hở để lực nén luôn tập trung 100% vào gioăng.

Phân loại flange theo mặt tiếp xúc

Trên thị trường hiện nay, ngoài RF flange, còn có hai kiểu mặt tiếp xúc phổ biến khác là Flat Face (FF) và Ring Type Joint (RTJ).

1. Raised Face (RF): Phổ biến nhất, dùng cho hầu hết các ứng dụng công nghiệp nhờ sự cân bằng giữa hiệu suất và chi phí.

2. Flat Face (FF): Mặt bích phẳng hoàn toàn, thường dùng cho các thiết bị bằng gang hoặc hệ thống áp suất thấp để tránh gây ứng suất làm nứt mặt bích.

3. Ring Type Joint (RTJ): Có rãnh để đặt vòng đệm kim loại, chuyên dụng cho các hệ thống áp suất cực cao và nhiệt độ lớn.

So sánh RF vs FF vs RTJ: Đâu là điểm cân bằng?

Insight chuyên gia: RF flange được coi là "điểm cân bằng" hoàn hảo. Nó cung cấp độ kín vượt trội hơn FF nhưng lại có chi phí lắp đặt và bảo trì rẻ hơn nhiều so với hệ thống RTJ phức tạp.

Ưu và nhược điểm của RF flange

Ưu điểm

• Khả năng làm kín vượt trội: Nhờ tập trung lực siết, RF giảm thiểu tối đa nguy cơ rò rỉ.

• Tính linh hoạt cao: Tương thích với nhiều loại gioăng từ gioăng không amiăng, gioăng chì (graphite) đến gioăng xoắn thép (spiral wound gasket).

• Tiêu chuẩn hóa: Dễ dàng tìm kiếm phụ kiện thay thế trên toàn thế giới.

Nhược điểm

• Nguy cơ gây nứt khi lắp sai: Tuyệt đối không được lắp mặt bích RF vào mặt bích FF bằng gang. Lực siết tập trung của mặt lồi RF sẽ tạo ra ứng suất uốn làm nứt vành mặt bích FF.

• Yêu cầu kỹ thuật siết: Cần siết đều tay để đảm bảo gioăng không bị ép lệch.

Vì sao RF flange hiệu quả hơn các kiểu mặt phẳng?

SEO thường ưu tiên những câu hỏi "Tại sao?". Câu trả lời nằm ở mật độ áp lực tiếp xúc. Trong một hệ thống mặt bích phẳng (FF), lực siết bu lông bị phân tán trên một diện tích bề mặt rất rộng.

Với RF flange, diện tích tiếp xúc bị thu hẹp lại đáng kể. Khi diện tích giảm đi trong khi lực siết giữ nguyên, áp lực lên bề mặt gioăng tăng vọt. Điều này giúp gasket "ăn" sâu vào các vết nhám trên bề mặt kim loại, tạo ra một liên kết kín khít ngay cả khi hệ thống chịu sự rung động hoặc giãn nở nhiệt. Đây là lý do tại sao RF luôn là ưu tiên hàng đầu cho các hệ thống hơi nóng hoặc hóa chất áp lực.

Ứng dụng thực tế: Khi nào nên dùng RF flange?

Bạn nên sử dụng mặt bích RF trong các trường hợp sau:

• Hệ thống áp suất trung bình và cao: Từ Class 150 trở lên.

• Ngành công nghiệp nặng: Nhà máy lọc dầu, nhà máy hóa chất, nơi yêu cầu an toàn rò rỉ cực cao.

• Hệ thống hơi nước và khí gas: Những lưu chất dễ rò rỉ qua các kẽ hở nhỏ.

Sai lầm thường gặp khi lắp đặt

1. Lắp mặt bích RF với FF: Như đã đề cập, đây là sai lầm phổ biến nhất gây nứt hỏng thiết bị, đặc biệt là khi kết nối ống thép với bơm hoặc van bằng gang.

2. Chọn sai kích cỡ Gasket: Sử dụng gioăng toàn mặt (full face) cho mặt bích RF sẽ làm mất đi tác dụng tập trung lực của mặt lồi.

3. Siết bu lông không đều: Gây hiện tượng "vênh" mặt bích, khiến một bên gioăng bị ép quá mức trong khi bên kia bị hở.

Checklist chọn RF flange chuẩn

• Xác định Class áp suất: Class 150 hay Class 300? (Ảnh hưởng đến chiều cao RF).

• Kiểm tra tiêu chuẩn vật liệu: Thép carbon (A105) hay Inox (SS304/316)?

• Xác định độ hoàn thiện bề mặt: Cần bề mặt răng cưa để dùng với gioăng xoắn hay bề mặt nhẵn?

• Đảm bảo tương thích thiết bị: Kiểm tra xem thiết bị kết nối (bơm, van) là mặt lồi hay mặt phẳng.

Lưu ý kỹ thuật khi lắp đặt

• Siết theo hình sao: Luôn tuân thủ thứ tự siết bu lông đối xứng để mặt bích tiến vào đều nhau.

• Sử dụng cờ lê lực: Không nên siết quá đà (over-torque) vì có thể làm nát gioăng hoặc biến dạng bề mặt raised face.

• Vệ sinh bề mặt: Chỉ một vết xước nhỏ trên mặt lồi RF cũng có thể trở thành "con đường" cho rò rỉ lưu chất.

FAQ - Câu hỏi thường gặp

Raised face flange có bắt buộc dùng gasket không?

Đáp: Có. Mọi kết nối mặt bích RF đều cần gioăng làm kín để điền đầy khoảng hở giữa hai bề mặt kim loại.

RF có dùng cho áp suất cao không?

Đáp: Có. RF được sử dụng lên đến Class 2500, tuy nhiên ở áp suất cực cao, người ta có thể cân nhắc chuyển sang RTJ.

RF khác gì Flat Face (FF)?

Đáp: RF có một phần mặt nhô lên ở trung tâm, trong khi FF phẳng hoàn toàn từ trong ra ngoài vành.

Kết luận

RF flange không đơn thuần là một phụ kiện cơ khí, nó là kết quả của sự tối ưu hóa về mặt vật lý để giải quyết vấn đề rò rỉ trong công nghiệp. Bằng cách tập trung áp lực vào vùng trọng điểm, thiết kế RF mang lại sự an toàn và tin cậy cho mọi hệ thống đường ống.
