Blind flange Class 300 là gì?

Blind flange class 300 là gì? Hệ thống đường ống công nghiệp vận hành dưới áp suất lớn luôn đòi hỏi sự an toàn và tin cậy tuyệt đối. Một trong những nhiệm vụ quan trọng trong thiết kế và vận hành là bịt kín các đầu ống chờ, các vị trí van hoặc thiết bị cần tháo rời để bảo trì. Việc sử dụng sai loại mặt bích để bịt kín đầu ống có thể dẫn đến những hậu quả nghiêm trọng như rò rỉ lưu chất, sụt áp hệ thống, thậm chí gây ra tai nạn lao động đáng tiếc.

Chính vì vậy, mặt bích mù Class 300 đã trở thành một lựa chọn phổ biến và đáng tin cậy cho các hệ thống đường ống áp lực cao. Tuy nhiên, để hiểu rõ về mặt bích mù Class 300 là gì, nguyên lý hoạt động cũng như cách lựa chọn và lắp đặt đúng cách, bài viết này sẽ cung cấp những kiến thức chuyên sâu từ góc độ chuyên gia, giúp bạn tối ưu hóa hệ thống đường ống của mình.

Blind flange Class 300 là gì?

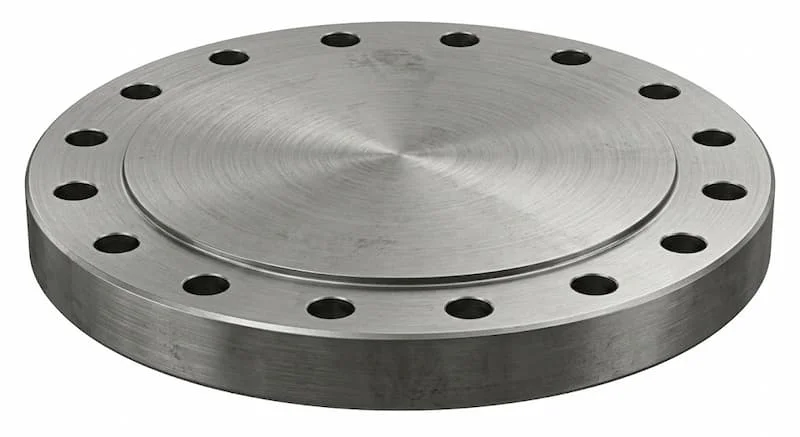

Blind flange (hay còn gọi là mặt bích mù) là loại mặt bích được thiết kế đặc biệt không có lỗ trung tâm. Nó có hình dạng một đĩa tròn với các lỗ bu lông xung quanh và bề mặt tiếp xúc được gia công phẳng hoặc có rãnh để đặt gioăng (gasket). Vai trò chính của blind flange là bịt kín hoàn toàn đầu ống, các van hoặc các vị trí thiết bị trong hệ thống đường ống, ngăn chặn sự lưu thông của chất lỏng hoặc chất khí.

Class 300 là cấp áp suất được xác định theo tiêu chuẩn ANSI/ASME (Mỹ), cho biết khả năng chịu đựng áp suất danh nghĩa của mặt bích ở nhiệt độ tiêu chuẩn (thường là 20°C). Vì vậy, blind flange Class 300 là mặt bích mù được sản xuất và kiểm định để chịu đựng áp suất làm việc Class 300, phù hợp cho các hệ thống áp lực cao hơn so với Class 150 thông thường.

Nguyên lý hoạt động

Nguyên lý hoạt động của mặt bích mù Class 300 dựa trên việc sử dụng lực siết từ các bu lông để ép chặt gioăng làm kín (gasket) vào giữa bề mặt của mặt bích mù và bề mặt của mặt bích đối diện (thường là mặt bích cổ hàn hoặc mặt bích hàn trượt). Do blind flange không có lỗ trung tâm, lực nén từ gioăng sẽ tạo ra một rào cản kín khít hoàn toàn, ngăn chặn chất lỏng hoặc chất khí rò rỉ ra ngoài.

Blind flange chịu áp suất tốt chủ yếu do thiết kế đĩa đặc, không có lỗ trung tâm. Toàn bộ áp suất từ lưu chất trong hệ thống sẽ tác động lên bề mặt của đĩa đặc này, và lực này sẽ được truyền đều đến các bu lông. Do đó, khả năng chịu áp suất của mặt bích mù Class 300 phụ thuộc lớn vào độ dày của đĩa đặc, vật liệu chế tạo mặt bích và gioăng, cũng như số lượng và kích thước bu lông được sử dụng.

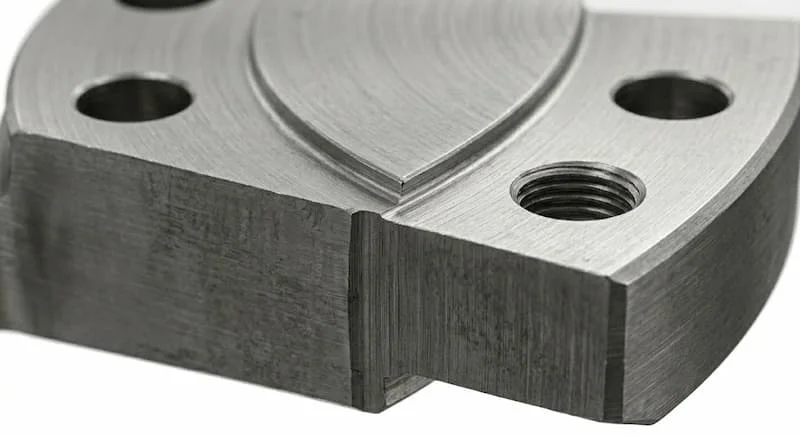

Thông số kỹ thuật mặt bích mù Class 300

Để lựa chọn đúng mặt bích mù Class 300 cho hệ thống đường ống của bạn, bạn cần lưu ý đến các thông số kỹ thuật sau:

• Pressure Rating: Class 300 tương đương với áp suất làm việc khoảng 50 bar ở nhiệt độ tiêu chuẩn (thường là 20°C).

  • Lưu ý: Khả năng chịu áp suất của mặt bích Class 300 phụ thuộc lớn vào nhiệt độ làm việc. Nhiệt độ càng cao, khả năng chịu áp suất càng giảm.

• Kích thước (DN / NPS): Xác định kích thước của ống mà blind flange sẽ kết nối. Ví dụ: DN50, DN100, DN150 hoặc 2 inch, 4 inch, 6 inch.

• Tiêu chuẩn: Phải tuân thủ tiêu chuẩn ASME B16.5 hoặc các tiêu chuẩn quốc tế tương đương.

• Vật liệu (Material): Thép carbon (carbon steel), thép không gỉ (inox 304/316)... tùy thuộc vào môi trường lưu chất và nhiệt độ làm việc.

Phân loại mặt bích mù Class 300

Mặt bích mù Class 300 có thể được phân loại dựa trên vật liệu chế tạo và kiểu bề mặt tiếp xúc:

Theo vật liệu:

• Thép carbon (Carbon Steel): Dùng cho môi trường nước, dầu, khí thông thường.

• Thép không gỉ (Inox 304/316): Dùng cho môi trường hóa chất, ăn mòn, thực phẩm.

Theo bề mặt:

• RF (Raised Face): Bề mặt tiếp xúc được gia công lồi, thường dùng với gioăng chì (graphite) hoặc gioăng PTFE.

• FF (Flat Face): Bề mặt tiếp xúc phẳng, thường dùng với gioăng cao su.

So sánh Class 150 vs Class 300

Sự khác biệt chính giữa blind flange Class 150 và mặt bích mù Class 300 nằm ở khả năng chịu áp suất:

Lưu ý: Việc lựa chọn Class 150 hay Class 300 phụ thuộc vào áp suất làm việc thực tế của hệ thống. Class 300 được sử dụng rộng rãi trong các hệ thống áp lực cao hơn so với Class 150 thông thường.

Vì sao chọn Class 300 thay vì Class thấp hơn?

Việc sử dụng mặt bích mù Class 300 thay vì Class thấp hơn mang lại những lợi ích sau:

• An toàn cao hơn: Class 300 được thiết kế để chịu đựng áp suất cao hơn, giúp giảm thiểu rủi ro hư hỏng mặt bích và rò rỉ lưu chất.

• Ít rủi ro rò rỉ: Do thiết kế đĩa đặc dày hơn và sử dụng nhiều bu lông hơn, Class 300 tạo ra mối nối kín khít tốt hơn so với Class thấp hơn.

• Phù hợp môi trường khắc nghiệt: Class 300 có thể chịu được áp suất và nhiệt độ biến thiên, phù hợp cho các hệ thống vận hành trong môi trường khắc nghiệt.

Mặt bích mù Class 300 dùng ở đâu?

Mặt bích mù Class 300 được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau:

• Dầu khí: Bịt kín đầu ống chờ, các van hoặc các vị trí thiết bị trong hệ thống khai thác, chế biến và vận chuyển dầu khí.

• Hóa chất: Sử dụng mặt bích mù inox 304/316 để bịt kín đầu ống trong hệ thống dẫn các loại hóa chất ăn mòn.

• Hệ thống hơi: Bịt kín đầu ống trong hệ thống hơi hơi nóng Class 300.

• Nhà máy công nghiệp: Sử dụng mặt bích mù để bịt kín đầu ống trong các hệ thống vận hành dưới áp lực cao.

Sai lầm thường gặp khi chọn và sử dụng mặt bích mù Class 300

• Nhầm lẫn giữa các tiêu chuẩn: Sử dụng mặt bích mù Class 300 tiêu chuẩn ASME B16.5 để kết nối với ống tiêu chuẩn PN16 là một sai lầm phổ biến, dẫn đến không thể lắp đặt được.

• Chọn sai vật liệu: Sử dụng mặt bích mù thép carbon cho môi trường hóa chất ăn mòn sẽ khiến mặt bích mù bị ăn mòn nhanh chóng, gây rò rỉ.

• Sử dụng sai loại gioăng (gasket): Gioăng là thành phần quan trọng để làm kín. Nếu sử dụng gioăng không phù hợp với loại mặt bích và áp suất làm việc, hệ thống sẽ bị rò rỉ.

Checklist chọn mặt bích mù Class 300 chuẩn

Để lựa chọn được mặt bích mù Class 300 phù hợp nhất cho hệ thống của mình, bạn có thể tham khảo checklist sau:

1. Xác định áp suất làm việc thực tế của hệ thống: Thông số này sẽ quyết định Class áp suất của mặt bích mù.

2. Kiểm tra nhiệt độ làm việc tối đa: Nhiệt độ cao sẽ làm giảm khả năng chịu áp suất của mặt bích Class 300.

3. Lựa chọn vật liệu phù hợp: Thép carbon hoặc thép không gỉ (inox 304/316)... tùy thuộc vào môi trường lưu chất và nhiệt độ làm việc.

4. Đảm bảo mặt bích mù tuân thủ tiêu chuẩn ASME B16.5: Hoặc các tiêu chuẩn quốc tế tương đương.

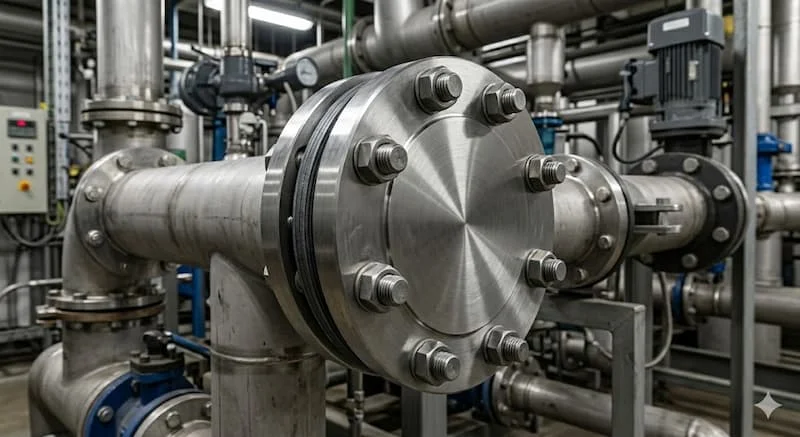

Lưu ý kỹ thuật khi lắp đặt

• Siết bu lông đều lực: Lực siết bu lông quá yếu sẽ không làm kín được, trong khi lực siết quá mạnh có thể làm hỏng mặt bích mù hoặc gioăng.

• Dùng gioăng (gasket) phù hợp: Gioăng phải phù hợp với loại mặt bích, áp suất và nhiệt độ làm việc của hệ thống.

• Kiểm tra sự thẳng hàng của các mặt bích: Đảm bảo các mặt bích thẳng hàng trước khi siết bu lông để tránh gây ra tải trọng không mong muốn cho mặt bích mù và gioăng.

FAQ - Câu hỏi thường gặp

Blind flange Class 300 chịu áp bao nhiêu?

Class 300 tương đương với áp suất làm việc khoảng 50 bar ở nhiệt độ tiêu chuẩn (thường là 20°C). Khả năng chịu áp suất thực tế phụ thuộc vào nhiệt độ làm việc.

Có thay được bằng Class 150 không?

Không nên thay thế Class 300 bằng Class 150 nếu hệ thống vận hành dưới áp lực cao, vì Class 150 có khả năng chịu áp suất thấp hơn Class 300.

RF và FF khác gì?

RF (Raised Face) có bề mặt tiếp xúc được gia công lồi, thường dùng với gioăng chì (graphite) hoặc gioăng PTFE. FF (Flat Face) có bề mặt tiếp xúc phẳng, thường dùng với gioăng cao su.

Có cần gasket không?

Có, gioăng là thành phần quan trọng để làm kín mối nối, ngăn chặn rò rỉ lưu chất ra ngoài.

Kết luận

Blind flange Class 300 là một giải pháp bịt kín áp lực cao đáng tin cậy cho các hệ thống đường ống công nghiệp vận hành dưới áp suất lớn. Việc lựa chọn đúng loại mặt bích mù, vật liệu và gioăng, cũng như lắp đặt đúng cách, là vô cùng quan trọng để đảm bảo an toàn và hiệu quả hoạt động cho hệ thống của bạn. Hy vọng bài viết này đã cung cấp cho bạn những kiến thức chuyên sâu và hữu ích về mặt bích mù Class 300, giúp bạn tối ưu hóa hệ thống đường ống của mình.
