Steel flanges là gì?

Steel flanges là gì? Thiết kế hoặc lắp đặt hệ thống đường ống công nghiệp đòi hỏi sự chính xác tuyệt đối và việc lựa chọn phụ kiện kết nối là vô cùng quan trọng. Steel flange (mặt bích thép) đóng vai trò then chốt trong việc liên kết các đoạn ống, van và thiết bị một cách chắc chắn và linh hoạt. Tuy nhiên, nếu không chọn đúng loại steel flange phù hợp với yêu cầu áp suất, nhiệt độ và môi trường làm việc, hệ thống có thể đối mặt với nguy cơ rò rỉ, mất áp, thậm chí là tai nạn lao động nghiêm trọng.

Steel flanges là gì?

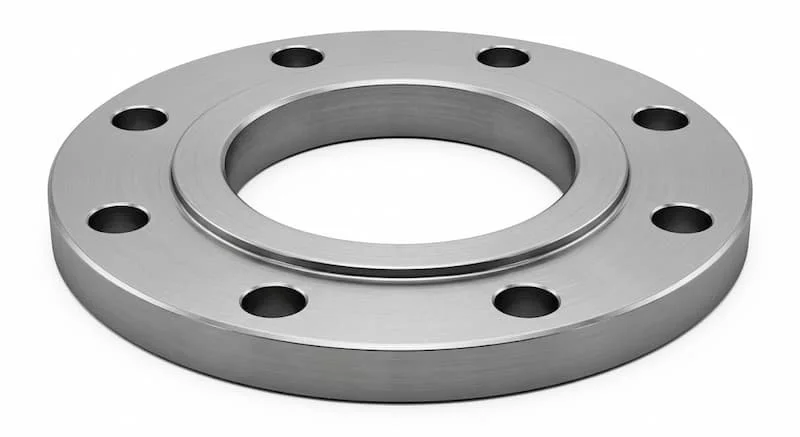

Steel flanges là những phụ kiện được thiết kế để kết nối các đoạn ống, van, máy bơm và các thiết bị khác trong hệ thống đường ống. Chúng thường có hình dạng đĩa tròn với các lỗ để luồn bulong, và bề mặt được gia công phẳng hoặc có rãnh để đặt gioăng (gasket) làm kín. Vai trò chính của steel flange là tạo ra một kết nối tháo lắp được, cho phép dễ dàng kiểm tra, bảo trì hoặc thay thế các thành phần trong hệ thống mà không cần phải cắt hay hàn ống.

Nguyên lý hoạt động của flange

Nguyên lý hoạt động của steel flange dựa trên việc sử dụng lực siết từ bulong để ép gioăng làm kín vào giữa hai mặt bích. Khi các bulong được siết chặt với lực vừa đủ, gioăng sẽ bị nén lại, điền đầy các khoảng hở siêu nhỏ trên bề mặt mặt bích, tạo thành một mối nối kín khít hoàn toàn, ngăn chặn chất lỏng hoặc chất khí rò rỉ ra ngoài. Điểm đặc biệt của kết nối này là dù rất kín nhưng vẫn có thể tháo rời dễ dàng khi cần thiết bằng cách nới lỏng các bulong, giúp tiết kiệm thời gian và chi phí cho các hoạt động bảo trì, sửa chữa.

Phân loại các loại steel flanges phổ biến

Có nhiều loại steel flange khác nhau, mỗi loại được thiết kế cho các ứng dụng và điều kiện làm việc cụ thể:

• Weld Neck Flange (Mặt bích cổ hàn): Có cổ dài được hàn đối đầu với ống, loại này có khả năng chịu áp suất và nhiệt độ tốt nhất, thường được dùng cho các hệ thống quan trọng.

• Slip-on Flange (Mặt bích hàn trượt): Ống được trượt vào trong mặt bích và hàn ở cả mặt trong và mặt ngoài. Loại này dễ lắp đặt và chi phí thấp hơn weld neck flange.

• Blind Flange (Mặt bích mù): Dùng để bịt kín đầu ống hoặc các van, thiết bị, ngăn chặn dòng chảy.

• Socket Weld Flange (Mặt bích hàn bọc đúc): Ống được đưa vào một lỗ có bậc và hàn ở mặt ngoài. Loại này thường dùng cho ống kích thước nhỏ và áp suất cao.

• Threaded Flange (Mặt bích ren): Có ren ở lỗ bên trong để kết nối với ống có ren tương ứng. Loại này dễ tháo lắp nhưng khả năng chịu áp lực thấp hơn các loại hàn.

Insight: Weld Neck Flange được đánh giá là loại có khả năng chịu áp lực và tải trọng cao tốt nhất trong các loại mặt bích thép, đảm bảo an toàn tối đa cho hệ thống.

Tiêu chuẩn flange (ANSI, DIN, BS)

Các quốc gia và khu vực khác nhau có các tiêu chuẩn mặt bích riêng, nhằm đảm bảo tính đồng bộ và an toàn cho hệ thống đường ống:

• ANSI / ASME: Tiêu chuẩn của Mỹ, phổ biến nhất trên thế giới, đặc biệt trong ngành dầu khí.

• DIN: Tiêu chuẩn của Đức, được sử dụng rộng rãi ở Châu Âu và các nước chịu ảnh hưởng của công nghệ Đức.

• BS (BS4504): Tiêu chuẩn của Anh, cũng được áp dụng khá phổ biến ở nhiều nơi.

Mỗi tiêu chuẩn đều có các quy định cụ thể về kích thước, áp suất làm việc, vật liệu và các thông số kỹ thuật khác. Do đó, việc lựa chọn đúng tiêu chuẩn phù hợp với hệ thống là vô cùng quan trọng để đảm bảo khả năng kết nối và vận hành an toàn.

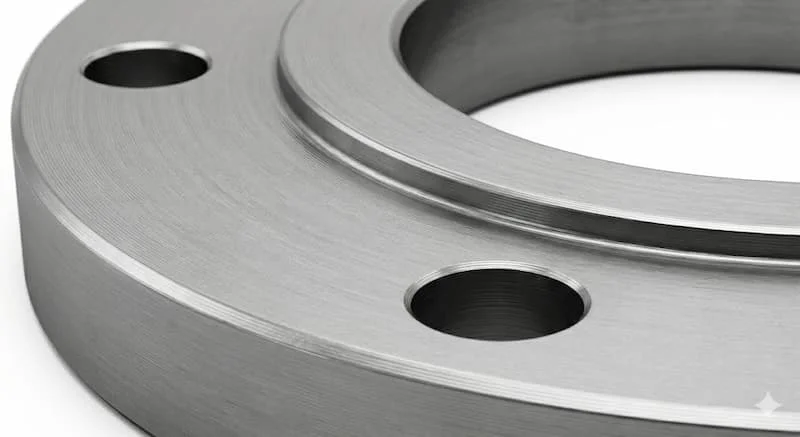

Thông số kỹ thuật quan trọng

Khi lựa chọn steel flange, bạn cần lưu ý đến các thông số kỹ thuật sau:

• DN / NPS (Kích thước đường kính): Xác định kích thước của ống mà mặt bích sẽ kết nối.

• Pressure Class (Áp suất danh nghĩa): Xác định áp suất tối đa mà mặt bích có thể chịu được, ví dụ: Class 150, 300, 600...

• Material (Vật liệu): Xác định vật liệu chế tạo mặt bích, ví dụ: thép carbon (thường dùng), thép không gỉ (inox - chịu ăn mòn tốt)...

Insight: Sai tiêu chuẩn mặt bích hoặc chọn sai Class áp suất, vật liệu sẽ khiến mặt bích không thể lắp đặt được vào hệ thống, hoặc nếu lắp được cũng không đảm bảo an toàn, dễ gây rò rỉ, hư hỏng hệ thống.

So sánh các loại flange phổ biến

Mỗi loại mặt bích thép đều có ưu điểm và nhược điểm riêng, phù hợp với từng ứng dụng cụ thể:

Vì sao phải chọn đúng steel flange?

Việc lựa chọn đúng steel flange là vô cùng quan trọng để đảm bảo an toàn và hiệu quả hoạt động cho hệ thống đường ống:

• Tránh rò rỉ: Mặt bích thép không phù hợp hoặc lắp đặt không đúng cách có thể gây rò rỉ, dẫn đến lãng phí tài nguyên, ô nhiễm môi trường và nguy cơ cháy nổ.

• Đảm bảo an toàn: Mặt bích thép phải chịu được áp suất và nhiệt độ làm việc của hệ thống. Nếu chọn sai, mặt bích thép có thể bị hỏng, gây ra sự cố nghiêm trọng cho hệ thống và nguy hiểm cho con người.

• Tối ưu chi phí: Lựa chọn đúng mặt bích thép giúp hệ thống hoạt động ổn định, giảm thiểu hư hỏng và chi phí bảo trì, sửa chữa.

Steel flange dùng ở đâu?

Steel flange được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau:

• Dầu khí: Kết nối các đoạn ống dẫn dầu, khí, van và thiết bị trong hệ thống khai thác, chế biến và vận chuyển.

• Nhà máy nước: Liên kết các ống dẫn nước sạch, nước thải, van và máy bơm.

• HVAC (Sưởi ấm, Thông gió và Điều hòa không khí): Kết nối ống dẫn gas lạnh, ống dẫn nước nóng, lạnh...

• Hóa chất: Sử dụng mặt bích thép không gỉ để kết nối ống dẫn các loại hóa chất ăn mòn.

Sai lầm thường gặp khi chọn và sử dụng steel flange

• Nhầm lẫn giữa các tiêu chuẩn: Sử dụng mặt bích thép theo tiêu chuẩn ANSI Class 150 để kết nối với ống theo tiêu chuẩn DIN PN16 là một sai lầm phổ biến, dẫn đến không thể lắp đặt được.

• Chọn sai Class áp suất: Sử dụng mặt bích thép Class 150 cho hệ thống có áp suất làm việc Class 300 sẽ khiến mặt bích thép bị hỏng, gây rò rỉ.

• Sử dụng sai vật liệu: Sử dụng mặt bích thép carbon cho môi trường hóa chất ăn mòn sẽ khiến mặt bích thép bị ăn mòn nhanh chóng, gây rò rỉ.

• Không dùng gioăng (gasket) phù hợp: Gioăng là thành phần quan trọng để làm kín. Nếu sử dụng gioăng không phù hợp với loại mặt bích, áp suất và nhiệt độ làm việc, hệ thống sẽ bị rò rỉ.

Checklist chọn steel flange chuẩn

Để lựa chọn được steel flange phù hợp nhất cho hệ thống của mình, bạn có thể tham khảo checklist sau:

1. Xác định áp suất và nhiệt độ làm việc của hệ thống: Thông số này sẽ quyết định Class áp suất và vật liệu của mặt bích thép.

2. Xác định kích thước đường kính ống (DN/NPS): Đảm bảo mặt bích thép kết nối chính xác với ống.

3. Xác định loại mặt bích: Weld neck, Slip-on, Blind... tùy thuộc vào yêu cầu của hệ thống.

4. Kiểm tra tiêu chuẩn mặt bích (ANSI, DIN, BS): Đảm bảo tính đồng bộ với hệ thống đường ống.

5. Lựa chọn vật liệu phù hợp: Thép carbon, thép không gỉ, thép hợp kim... tùy thuộc vào môi trường làm việc.

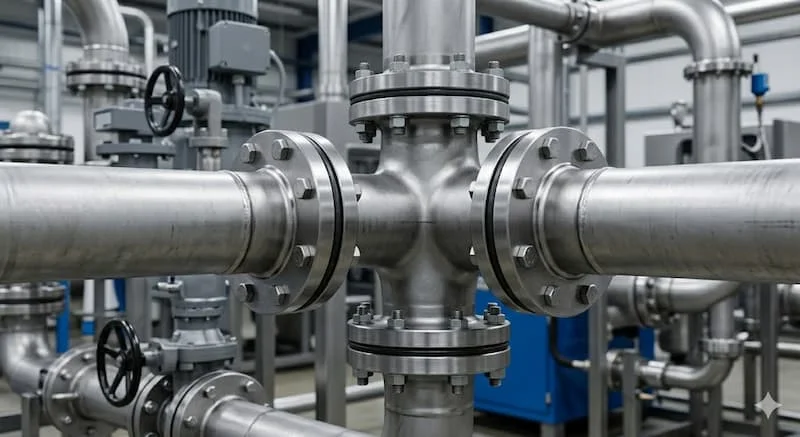

Lưu ý khi lắp đặt flange

• Siết bulong đúng lực: Lực siết bulong quá yếu sẽ không làm kín được, trong khi lực siết quá mạnh có thể làm hỏng mặt bích hoặc gioăng.

• Lựa chọn gioăng (gasket) phù hợp: Gioăng phải phù hợp với loại mặt bích, áp suất và nhiệt độ làm việc của hệ thống.

• Kiểm tra sự thẳng hàng của các mặt bích thép: Đảm bảo các mặt bích thép thẳng hàng trước khi siết bulong để tránh gây ra tải trọng không mong muốn cho mặt bích thép và gioăng.

FAQ - Câu hỏi thường gặp

Steel flanges là gì?

Là mặt bích thép, phụ kiện dùng để kết nối ống, van và thiết bị bằng bulong và gioăng làm kín.

ANSI và DIN khác nhau thế nào?

Là hai hệ tiêu chuẩn mặt bích khác nhau, ANSI là tiêu chuẩn của Mỹ và DIN là tiêu chuẩn của Đức. Chúng có các quy định khác nhau về kích thước, áp suất và vật liệu.

Flange nào chịu áp tốt nhất?

Weld Neck Flange là loại mặt bích thép có khả năng chịu áp suất và nhiệt độ làm việc tốt nhất.

Có thể thay flange tiêu chuẩn khác không?

Không nên thay thế mặt bích thép tiêu chuẩn này bằng mặt bích thép tiêu chuẩn khác nếu không được sự đồng ý của kỹ sư thiết kế hoặc nhà sản xuất, vì nó có thể gây ra các vấn đề về khả năng kết nối và an toàn cho hệ thống.

Kết luận

Steel flanges là một thành phần quan trọng trong hệ thống đường ống công nghiệp, đóng vai trò then chốt trong việc liên kết các đoạn ống, van và thiết bị một cách chắc chắn và linh hoạt. Việc lựa chọn đúng loại steel flange phù hợp với yêu cầu của hệ thống là vô cùng quan trọng để đảm bảo an toàn, hiệu quả hoạt động và tuổi thọ cho hệ thống. Hy vọng bài viết này đã cung cấp cho bạn những thông tin hữu ích về steel flange, giúp bạn lựa chọn được sản phẩm phù hợp nhất cho hệ thống của mình.
