Redutor Là Gì? Phân Loại, Kích Thước & Cách Chọn Chuẩn Kỹ Thuật

Trong quá trình thi công và vận hành hệ thống đường ống công nghiệp, việc kết nối các phân đoạn ống có kích thước khác nhau là bài toán thường gặp. Lúc này, bầu giảm(hay còn gọi là côn thu , bầu giảm) chính là "chìa khóa" kỹ thuật giúp chuyển đổi kích thước đường kính một cách an toàn và ổn định.

Tuy nhiên, không ít kỹ sư hoặc nhà thầu thiếu kinh nghiệm thường mắc sai lầm trong việc lựa chọn loại bầu giảm(đồng tâm hay lệch tâm). Việc chọn sai không chỉ gây rối loạn dòng chảy, tạo ra các túi khí không đáng có mà còn làm giảm hiệu suất vận hành của cả hệ thống bơm, dẫn đến rung lắc và hư hỏng thiết bị về lâu dài. Bài viết này sẽ phân tích chi tiết bản chất kỹ thuật, phân loại và cách chọn bầu giảmchuẩn nhất cho hệ thống của bạn.

Redutor là gì?

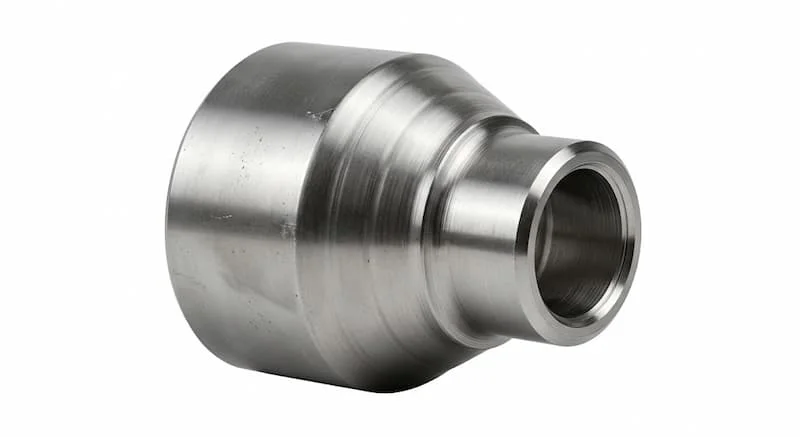

bầu giảm(tên tiếng Anh phổ biến là reducer) là một loại phụ kiện đường ống được sử dụng để kết nối hai đoạn ống có đường kính khác nhau. Trong tiếng Việt, người trong nghề thường gọi với cái tên dân dã hơn là côn thu hoặc bầu giảm.

Về cấu tạo, bầu giảmcó hình dạng thu nhỏ dần từ một đầu lớn sang một đầu nhỏ hơn. Nó không phải là thiết bị vận hành bằng năng lượng, mà đóng vai trò như một bộ chuyển đổi hình học trong hệ thống ống dẫn. Mục đích chính của nó là thay đổi kích thước đường kính danh nghĩa (DN) để đáp ứng yêu cầu lắp đặt tại các vị trí khác nhau, chẳng hạn như kết nối ống dẫn vào đầu hút/xả của máy bơm hoặc các thiết bị đo đạc.

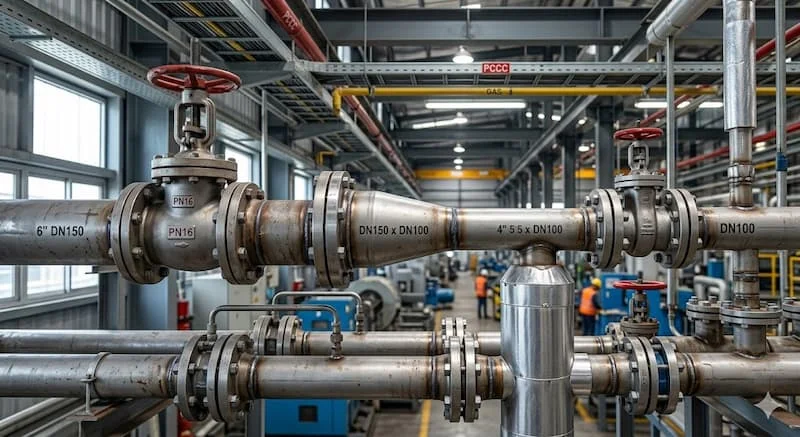

Nguyên lý hoạt động của bầu giảm

Mặc dù không có các bộ phận chuyển động bên trong, nhưng bầu giảmảnh hưởng trực tiếp đến động lực học của chất lỏng. Khi dòng chảy đi qua một redutor, tiết diện của ống bị thu hẹp đột ngột hoặc dần dần, dẫn đến sự thay đổi về tốc độ dòng chảy và áp suất.

Theo nguyên lý Bernoulli, khi diện tích tiết diện giảm đi, tốc độ của lưu chất sẽ tăng lên. Nếu kỹ sư không tính toán kỹ thiết kế của bầu giảm, sự thay đổi này có thể tạo ra các vùng xoáy (turbulence) hoặc là nơi tụ khí nếu hệ thống không được thiết kế đúng chiều. Do đó, hiểu rõ nguyên lý hình học của bầu giảm là bước đầu tiên để đảm bảo hệ thống đường ống công nghiệp vận hành ổn định, không bị ồn hay giảm áp suất bất thường.

Các loại redutor phổ biến

Dựa vào cấu trúc hình học của tâm ống, người ta chia bầu giảm thành hai loại chính với ứng dụng hoàn toàn khác nhau.

1. Redutor đồng tâm (Concentric Reducer)

bầu giảm đồng tâm có tâm của đường kính lớn và đường kính nhỏ nằm trên cùng một trục. Loại này thường được sử dụng trong các hệ thống đường ống thẳng đứng, nơi chất lỏng chảy theo chiều dọc. Thiết kế này giúp dòng chảy duy trì sự cân bằng lực dọc theo trục, giảm thiểu độ rung lắc cho đường ống.

2. Redutor lệch tâm (Eccentric Reducer)

Ở loại này, tâm của đường kính lớn và đường kính nhỏ nằm lệch nhau. Đây là phụ kiện quan trọng trong các hệ thống đường ống ngang. Đặc biệt, tại các đầu hút của máy bơm, bầu giảm lệch tâm là bắt buộc. Nhờ thiết kế lệch tâm, nó giúp tạo ra một mặt phẳng ngang phía trên, ngăn chặn việc hình thành các túi khí gây hiện tượng "e" (khóa khí) – một trong những nguyên nhân hàng đầu khiến máy bơm bị hư hỏng hoặc giảm lưu lượng.

Thông số kỹ thuật của bầu giảm

Để đảm bảo lắp đặt chính xác, bạn cần nắm vững các thông số kỹ thuật cơ bản sau:

• Kích thước (DN): Được xác định bằng đường kính danh nghĩa đầu vào và đầu ra (ví dụ: DN100 × DN50).

• Vật liệu: Phụ thuộc vào lưu chất và môi trường. Thép carbon (thép đen) cho hệ thống nước/PCCC; Inox 304/316 cho thực phẩm/hóa chất; Nhựa cho dẫn hóa chất nhẹ.

• Áp lực (PN): Chỉ số áp suất chịu đựng (PN10, PN16, PN25...). Cần chọn áp lực của bầu giảm bằng hoặc cao hơn áp lực làm việc tối đa của hệ thống.

• Tiêu chuẩn sản xuất: Các tiêu chuẩn như ASTM (Mỹ), JIS (Nhật), hoặc BS (Anh) quyết định độ dày và kích thước hình học chính xác của bầu giảm.

So sánh bầu giảm đồng tâm vs lệch tâm

Việc hiểu sự khác biệt này giúp bạn tránh được những rắc rối lớn trong quá trình vận hành hệ thống.

Tại sao phải chọn đúng? Nếu bạn lắp bầu giảm  đồng tâm vào đường ống ngang, phần "vai" phía trên của bầu giảm sẽ trở thành điểm tụ khí. Điều này gây cản trở dòng chảy và có thể tạo ra tiếng ồn khó chịu hoặc búa nước (water hammer).

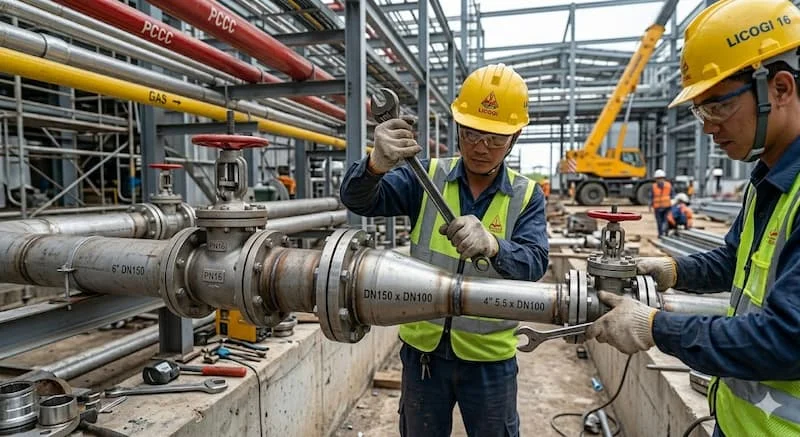

Ứng dụng thực tế

bầu giảm là phụ kiện không thể thiếu trong mọi hệ thống đường ống công nghiệp:

• Hệ thống cấp nước: Kết nối các nhánh ống dẫn từ trục chính về các khu vực tiêu thụ.

• Hệ thống PCCC: Dùng để giảm đường kính từ bể chứa hoặc máy bơm về đường ống dẫn chính trong tòa nhà.

• HVAC (Điều hòa không khí & thông gió): Điều phối lưu lượng nước lạnh hoặc nước nóng giữa các thiết bị trao đổi nhiệt.

• Nhà máy sản xuất: Dẫn truyền hóa chất, dầu khí hoặc thực phẩm qua các quy trình đòi hỏi đường kính ống thay đổi linh hoạt.

Sai lầm thường gặp khi dùng bầu giảm

• Lắp sai loại: Sử dụng bầu giảm đồng tâm cho đường ống ngang (đặc biệt là đầu hút máy bơm) khiến hệ thống bị tụ khí.

• Chọn sai kích thước: Việc chênh lệch DN quá lớn (giảm đột ngột) gây tổn thất áp suất (pressure drop) cực lớn, làm tăng chi phí điện năng cho máy bơm.

• Bỏ qua áp lực: Chọn bầu giảm có PN thấp hơn áp lực của hệ thống dẫn đến nguy cơ bị nứt, vỡ tại các mối hàn.

• Lắp sai chiều dòng chảy: Điều này làm tăng ma sát và xáo trộn dòng chảy, ảnh hưởng đến độ bền của phụ kiện.

Cách chọn bầu giảm đúng kỹ thuật (Checklist)

Để chọn được sản phẩm phù hợp nhất, hãy kiểm tra theo các bước sau:

1. Xác định vị trí lắp đặt: Đặt trên đường ống ngang hay đứng? (Để chọn lệch tâm hay đồng tâm).

2. Đo đạc chính xác: Xác định đường kính ống đầu vào và đầu ra.

3. Lưu chất là gì? Chọn vật liệu (Thép, Inox, Nhựa) tương thích để tránh ăn mòn.

4. Kiểm tra áp suất hệ thống: Đảm bảo PN của bầu giảm đáp ứng tiêu chuẩn an toàn.

5. Nhà cung cấp: Ưu tiên các đơn vị cung cấp hàng có CO/CQ rõ ràng để đảm bảo độ dày thành ống chuẩn kỹ thuật.

FAQ - Câu hỏi thường gặp

bầu giảm là gì?

bầu giảm (côn thu) là phụ kiện đường ống dùng để kết nối và chuyển đổi đường kính giữa hai đoạn ống khác nhau, giúp điều hướng và ổn định dòng chảy.

Khi nào dùng bầu giảm lệch tâm?

bầu giảm lệch tâm được ưu tiên sử dụng cho các hệ thống đường ống nằm ngang, đặc biệt tại vị trí hút của máy bơm để tránh tụ khí gây hư hỏng thiết bị.

bầu giảm có bao nhiêu loại chính?

Hiện nay phổ biến nhất là 2 loại: bầu giảm đồng tâm (dùng cho đường ống đứng) và bầu giảm lệch tâm (dùng cho đường ống ngang).

bầu giảm giá bao nhiêu?

Giá thành phụ thuộc vào vật liệu (Inox đắt hơn thép), kích thước (DN càng lớn giá càng cao) và tiêu chuẩn chịu áp lực.

Kết luận

bầu giảm là một phụ kiện nhỏ bé nhưng đóng vai trò sống còn trong việc đảm bảo hiệu suất vận hành của cả hệ thống đường ống. Một lựa chọn chính xác không chỉ giúp hệ thống vận hành êm ái, bền bỉ mà còn tối ưu hóa chi phí năng lượng và bảo trì cho doanh nghiệp redutor .
