Mặt bích BS4504 là gì?

Mặt bích BS4504 là gì? Bạn đã bao giờ rơi vào tình huống dở khóc dở cười khi hệ thống đường ống đã lắp xong, nhưng đến khâu kết nối cuối cùng thì mặt bích không khớp, hoặc tệ hơn là khi vận hành, nước bắt đầu rò rỉ tại các mối nối? Đây là cơn ác mộng phổ biến trong thi công cơ điện và hạ tầng nước.

Nguyên nhân thường không nằm ở tay nghề thợ, mà nằm ở việc nhầm lẫn các tiêu chuẩn quốc tế. Tại Việt Nam, mặt bích BS 4504 là một trong những phụ kiện quan trọng nhất, nhưng lại thường bị đánh tráo khái niệm với tiêu chuẩn JIS của Nhật hay ANSI của Mỹ. Một sai sót nhỏ về thông số áp suất (PN) hoặc khoảng cách tâm lỗ bu lông (PCD) có thể dẫn đến việc phải thay thế toàn bộ hệ thống, gây lãng phí hàng chục triệu đồng và làm chậm tiến độ dự án.

Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ góc độ kỹ thuật, giúp bạn hiểu rõ bản chất của tiêu chuẩn BS4504, phân biệt rạch ròi các loại mặt bích và nắm vững checklist để luôn chọn đúng thiết kế phù hợp nhất cho công trình.

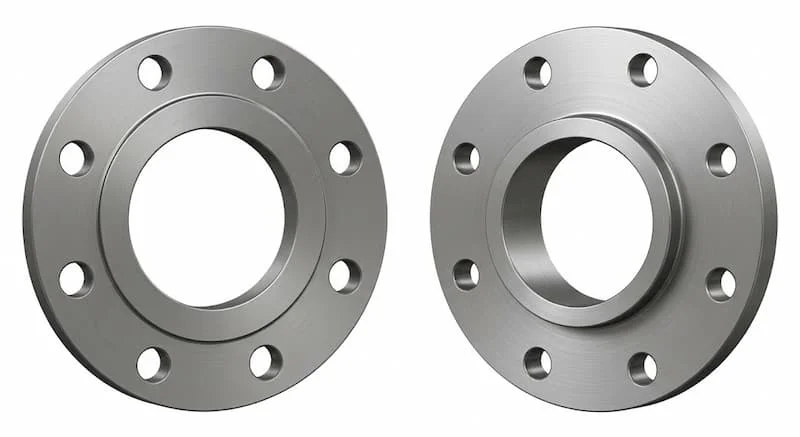

Mặt bích BS4504 là gì?

Mặt bích BS4504 là loại phụ kiện cơ khí được sản xuất dựa trên tiêu chuẩn British Standard 4504 của Anh Quốc. Đây là bộ quy chuẩn xác định kích thước, vật liệu và các đặc tính kỹ thuật cho mặt bích hình tròn dùng để kết nối các đoạn ống, van, máy bơm và các thiết bị phụ trợ khác trong hệ thống áp lực.

Đặc điểm nhận diện lớn nhất của tiêu chuẩn này là việc sử dụng hệ mét (mm) và phân loại theo áp suất danh nghĩa PN (Pressure Nominal). Các mức áp lực phổ biến thường gặp bao gồm PN6, PN10, PN16, PN25 và PN40. Khác hoàn toàn với tiêu chuẩn ANSI (thường dùng đơn vị inch và Class), BS4504 tập trung tối ưu hóa cho các thị trường sử dụng hệ mét, đặc biệt là tại Châu Âu và các nước Đông Nam Á như Việt Nam.

Trong thực tế, dù hiện nay tiêu chuẩn BS4504 đã được cập nhật hoặc thay thế bằng EN 1092-1 trong một số hệ thống tiêu chuẩn Châu Âu mới, nhưng cái tên "BS4504" vẫn là thuật ngữ "cửa miệng" và là tiêu chuẩn tham chiếu chính xác nhất trong các hồ sơ thiết kế kỹ thuật tại Việt Nam hiện nay.

Nguyên lý hoạt động của mặt bích trong hệ thống áp lực

Về cơ bản, mặt bích BS 4504 hoạt động dựa trên nguyên lý kết nối bằng lực ép cơ khí. Để tạo ra một mối nối kín khít tuyệt đối, hệ thống cần sự phối hợp của ba thành phần: mặt bích, gioăng làm kín (gasket) và hệ thống bu lông đai ốc.

Khi chúng ta siết chặt bu lông, lực nén sẽ ép chặt gioăng làm kín vào giữa hai bề mặt phẳng của mặt bích. Lực này phải đủ lớn để lấp đầy các rãnh siêu nhỏ trên bề mặt kim loại, từ đó ngăn chặn dòng lưu chất (nước, khí, hơi) rò rỉ ra ngoài.

Vai trò quan trọng nhất của mặt bích không chỉ là kết nối mà còn là tính linh hoạt. Khác với mối hàn chết, mặt bích cho phép kỹ thuật viên tháo rời các bộ phận để bảo trì hoặc thay thế van, máy bơm một cách nhanh chóng. Tuy nhiên, tính hiệu quả này chỉ đạt được khi các thông số kỹ thuật đồng nhất. Chỉ cần một sai lệch 1-2mm ở khoảng cách tâm lỗ, bạn sẽ không thể xỏ bu lông qua, khiến toàn bộ công đoạn lắp ráp bị đình trệ.

Phân loại mặt bích BS 4504 phổ biến

Tùy vào vị trí lắp đặt và yêu cầu về áp suất, mặt bích BS 4504 được chia thành nhiều dạng thiết kế khác nhau. Dưới đây là 4 loại phổ biến nhất:

1. Slip-on Flange (Mặt bích hàn trượt)

Đây là loại mặt bích có đường kính trong lớn hơn đường kính ống một chút để ống có thể trượt vào bên trong.

• Ưu điểm: Dễ lắp đặt, giá thành rẻ, không yêu cầu kỹ thuật cắt ống quá chính xác.

• Nhược điểm: Khả năng chịu áp lực thấp hơn so với loại cổ cao.

• Ứng dụng: Thường dùng cho các hệ thống nước cấp dân dụng hoặc công nghiệp nhẹ.

2. Weld Neck Flange (Mặt bích hàn cổ)

Loại này có một cái cổ dài và được hàn đối đầu với ống.

• Ưu điểm: Khả năng chịu áp suất và nhiệt độ cực cao, giảm thiểu sự tích tụ ứng suất tại gốc mối hàn.

• Nhược điểm: Chi phí cao và đòi hỏi thợ hàn có tay nghề cao.

• Ứng dụng: Dùng cho các đường ống hơi (steam) hoặc hệ thống hóa chất áp lực cao.

3. Blind Flange (Mặt bích mù)

Là loại mặt bích đặc, không có lỗ ở giữa.

• Ưu điểm: Chịu được áp lực lớn nhất vì không có dòng chảy đi qua tâm.

• Ứng dụng: Dùng để bịt kín đầu ống hoặc các vị trí chờ để mở rộng hệ thống sau này.

4. Socket Weld Flange (Mặt bích hàn bọc đúc)

Ống được đưa vào một khấc (socket) bên trong mặt bích và hàn ở phía ngoài.

• Ưu điểm: Luồng chảy bên trong mượt mà, ít bị sụt áp.

• Ứng dụng: Chủ yếu dùng cho các đường ống có kích thước nhỏ (DN50 trở xuống) nhưng áp suất cao.

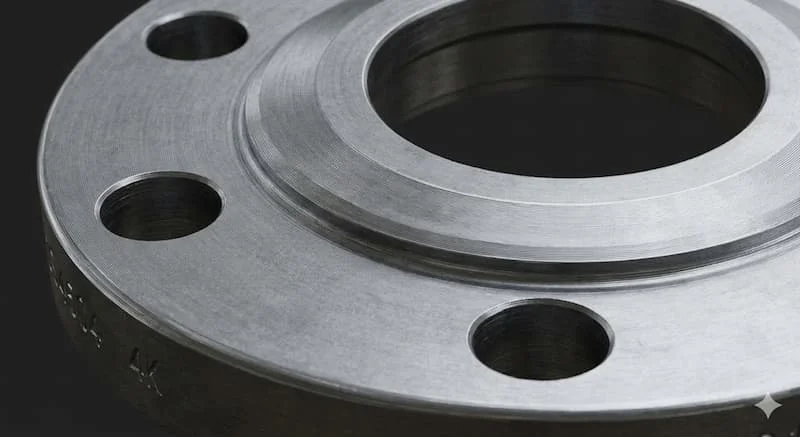

Thông số kỹ thuật BS4504 cần biết

Để lựa chọn đúng mặt bích bs 4504, bạn không thể chỉ dựa vào mắt thường mà phải đối chiếu bảng quy chuẩn kỹ thuật. Có 3 thông số "sinh tử" mà bất kỳ kỹ sư nào cũng phải nằm lòng:

1. Chỉ số PN (Pressure Nominal)

PN đại diện cho áp suất làm việc tối đa ở nhiệt độ tiêu chuẩn (thường là 20°C). Ví dụ, PN16 nghĩa là mặt bích chịu được áp suất 16 bar.

• Lưu ý: Cùng một kích thước DN (ví dụ DN100), nhưng mặt bích PN10 và PN16 có thể có độ dày và số lỗ bu lông khác nhau. Lắp nhầm PN thấp vào hệ thống áp cao sẽ gây nổ mối nối.

2. Đường kính danh định (DN)

DN (Diamètre Nominal) là kích thước tiêu chuẩn của ống mà mặt bích sẽ gắn vào. Cần lưu ý DN không phải là đường kính ngoài thực tế của ống mà là ký hiệu quy ước (ví dụ DN100 tương đương ống phi 114mm).

3. Khoảng cách tâm lỗ bu lông (PCD) và Số lỗ

Đây là thông số gây nhầm lẫn nhiều nhất. PCD (Pitch Circle Diameter) là đường kính của vòng tròn đi qua tâm các lỗ bu lông.

• Nếu PCD lệch dù chỉ vài mm, bu lông sẽ bị chéo và không thể siết chặt.

• Số lượng lỗ (4, 8, 12, 16...) tăng dần theo kích thước DN và cấp áp suất PN.

So sánh BS4504 với JIS và ANSI

Sự nhầm lẫn giữa các hệ tiêu chuẩn là nguyên nhân hàng đầu gây lãng phí vật tư. Dưới đây là bảng so sánh nhanh:

Tại sao không thể thay thế lẫn nhau?

Mặc dù cùng là hệ mét, nhưng một mặt bích BS 4504 PN16 và JIS 10K có thể cùng số lỗ bu lông nhưng PCD lại khác nhau hoàn toàn. Nếu bạn cố tình "đục lỗ" hoặc "nới lỗ" để lắp vừa, cấu trúc của mặt bích sẽ bị yếu đi, dẫn đến nguy cơ nứt vỡ khi chịu áp suất lớn.

Khi nào nên dùng mặt bích BS 4504?

Tiêu chuẩn BS4504 được ưu tiên sử dụng trong các kịch bản sau:

1. Hệ thống cấp thoát nước đô thị: Các nhà máy xử lý nước thải, mạng lưới đường ống dẫn nước sạch thường mặc định dùng BS4504 PN10 hoặc PN16.

2. Hệ thống Phòng cháy chữa cháy (PCCC): Do tính đồng bộ cao với các loại van và máy bơm chữa cháy nhập khẩu từ Châu Âu hoặc sản xuất theo tiêu chuẩn Anh.

3. Hệ thống HVAC: Các đường ống chiller, nước ngưng trong các tòa nhà cao tầng thường sử dụng mặt bích này vì dễ bảo trì và chịu áp lực trung bình tốt.

4. Các nhà máy thực phẩm và đồ uống: Nơi yêu cầu sự sạch sẽ và các phụ kiện inox tiêu chuẩn hệ mét dễ tìm kiếm.

Lý do chính là sự phổ biến và sẵn có. Tại thị trường Việt Nam, việc tìm mua mặt bích BS 4504 từ thép, inox hay gang là cực kỳ dễ dàng với mức chi phí hợp lý nhất so với các hệ tiêu chuẩn khác.

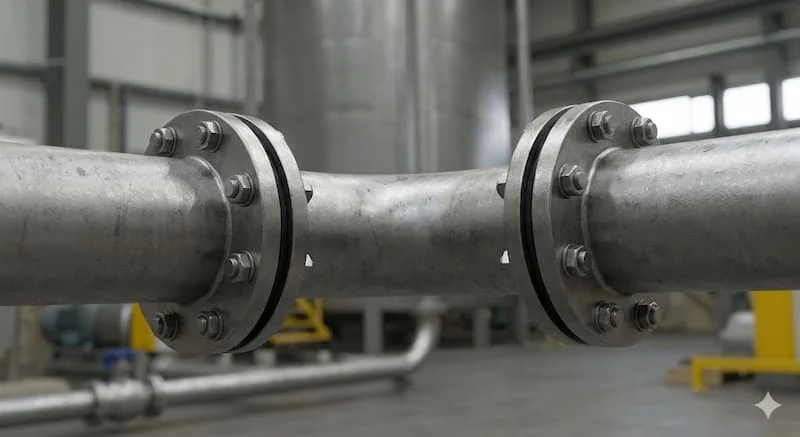

Sai lầm thường gặp khi chọn mặt bích BS4504

• Nhầm lẫn giữa DN và Inch: Nhiều người mặc định 4 inch là DN100, nhưng trong một số tiêu chuẩn, kích thước thực tế có sự sai lệch nhỏ khiến việc hàn ống gặp khó khăn.

• Lắp lẫn PN10 và PN16: Ở một số kích thước nhỏ (như DN50), mặt bích PN10 và PN16 có thông số giống nhau, nhưng ở kích thước lớn, chúng hoàn toàn khác. Việc dùng PN10 cho hệ thống đòi hỏi PN16 là hành vi mất an toàn nghiêm trọng.

• Quên kiểm tra loại bề mặt (Face): BS4504 có loại mặt phẳng (Flat Face - FF) và mặt lồi (Raised Face - RF). Lắp hai mặt bích khác loại có thể làm hỏng gioăng hoặc không đạt độ kín tối ưu.

• Không xem xét vật liệu: Sử dụng mặt bích thép cho môi trường hóa chất chỉ vì đúng tiêu chuẩn BS4504 sẽ khiến hệ thống bị ăn mòn chỉ sau vài tháng.

Cách chọn mặt bích BS4504 đúng kỹ thuật (Checklist)

Để đảm bảo chọn mua đúng sản phẩm ngay từ lần đầu tiên, hãy thực hiện theo quy trình sau:

• Bước 1: Xác định kích thước ống (DN): Đo đường kính ngoài của ống hiện có hoặc kiểm tra bản vẽ thiết kế.

• Bước 2: Xác định áp suất làm việc (PN): Áp suất vận hành thực tế là bao nhiêu? Luôn chọn mặt bích có chỉ số PN lớn hơn hoặc bằng áp suất tối đa của hệ thống.

• Bước 3: Chọn vật liệu phù hợp: * Thép carbon (A105, Q235): Dùng cho nước, dầu, khí thông thường.

  • Inox (SUS304, SUS316): Dùng cho hóa chất, thực phẩm, môi trường ăn mòn.

  • Nhựa/Gang: Dùng cho hệ thống xử lý nước thải hoặc áp lực thấp.

• Bước 4: Kiểm tra thông số lỗ bu lông: Đối chiếu bảng tra tiêu chuẩn BS4504 về số lỗ và đường kính PCD.

• Bước 5: Xác định kiểu kết nối: Cần hàn trượt (Slip-on) hay hàn cổ (Weld Neck)? Cần mặt bích đặc (Blind) hay có lỗ?

FAQ - Câu hỏi thường gặp

1. Mặt bích BS4504 dùng cho áp lực bao nhiêu?

Tùy thuộc vào cấp PN ghi trên mặt bích. Phổ biến nhất là PN10 (10 bar) và PN16 (16 bar). Tuy nhiên, BS4504 có thể đáp ứng lên đến PN40 cho các ứng dụng áp lực cao hơn.

2. BS4504 có thay thế ANSI được không?

Không. Đây là hai hệ tiêu chuẩn hoàn toàn khác nhau về kích thước tâm lỗ và độ dày. Nếu muốn kết nối chúng, bạn phải sử dụng một bộ chuyển đổi hoặc mặt bích chuyển tiếp đặc biệt.

3. Làm sao phân biệt nhanh BS4504 và JIS trên thực tế?

Cách nhanh nhất là nhìn vào ký hiệu đóng chìm trên vành mặt bích. BS4504 luôn đi kèm chữ "PN", trong khi JIS sẽ đi kèm chữ "K" (ví dụ: 10K, 20K).

4. Có nên dùng mặt bích BS4504 cho hệ thống hơi nóng áp suất cao?

Có thể, nhưng bạn phải chọn loại Weld Neck (hàn cổ) với cấp áp suất PN25 hoặc PN40 và vật liệu chịu nhiệt phù hợp.

Kết luận

Việc hiểu đúng và áp dụng chính xác tiêu chuẩn mặt bích BS4504 không chỉ là yêu cầu kỹ thuật mà còn là yếu tố then chốt để đảm bảo an toàn vận hành và tối ưu hóa chi phí đầu tư. Một lựa chọn sai lầm có thể dẫn đến hậu quả rò rỉ, cháy nổ hoặc đơn giản là gây lãng phí thời gian thi công.
