Ống DN50 Là Gì? Kích Thước, Phân Loại & Cách Chọn Chuẩn Nhất

Bạn đang trực tiếp thi công hệ thống cấp thoát nước hay đang thẩm định bản vẽ kỹ thuật cho dự án PCCC và bắt gặp ký hiệu "Ống DN 50". Câu hỏi đầu tiên nảy ra thường là: "Ống DN 50 thực tế là bao nhiêu mm và nó có lắp vừa các phụ kiện hiện có hay không?".

Thực tế, việc nhầm lẫn giữa đường kính danh nghĩa (DN) và đường kính ngoài thực tế (OD) là sai lầm phổ biến nhất của các nhà thầu mới hoặc chủ đầu tư. Chỉ cần một sai sót nhỏ trong việc quy đổi kích thước, bạn có thể đối mặt với tình trạng rò rỉ, nổ ống do áp lực không tương thích, hoặc tệ hơn là phải dỡ bỏ toàn bộ hệ thống vì không lắp vừa khớp nối. Bài viết này sẽ phân tích chi tiết từ định nghĩa, thông số kỹ thuật đến cách lựa chọn loại ống DN 50 tối ưu nhất cho công trình của bạn.

Ống DN50 là gì?

Trong ngành nước và công nghiệp phụ trợ, ống DN 50 là loại ống có đường kính danh nghĩa (Diameter Nominal) là 50. Đây không phải là kích thước đường kính ngoài hay đường kính trong chính xác của ống, mà là một chỉ số quy ước được sử dụng để tiêu chuẩn hóa các bộ phận trong hệ thống đường ống như van, mặt bích và phụ kiện.

Cần lưu ý rằng, DN là hệ mét (milimet) tương ứng với hệ NPS (Nominal Pipe Size) của Mỹ. Việc hiểu đúng DN50 giúp các kỹ sư đảm bảo tính đồng bộ: một chiếc van DN50 chắc chắn sẽ lắp vừa với ống DN 50, bất kể độ dày của thành ống là bao nhiêu. Tuy nhiên, nếu bạn dùng thước dây đo trực tiếp mặt ngoài của ống, con số nhận được sẽ không bao giờ là 50mm chẵn.

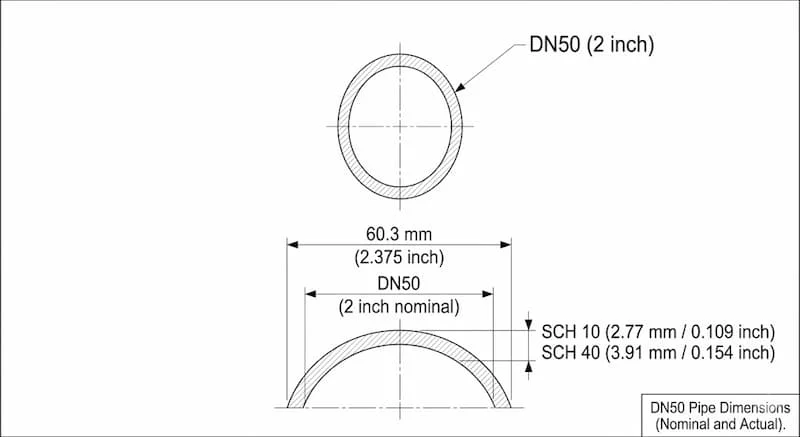

DN50 tương đương bao nhiêu mm?

Để trả lời chính xác câu hỏi "DN50 là bao nhiêu mm", chúng ta cần phân biệt rõ ba khái niệm: Đường kính danh nghĩa, Đường kính ngoài và Kích thước theo inch.

1. Hệ Inch: DN50 tương đương với ống 2 inch.

2. Đường kính ngoài (Outside Diameter - OD): Đây là thông số quan trọng nhất để chọn đai ôm hoặc phụ kiện. Theo tiêu chuẩn phổ biến nhất, ống DN 50 có đường kính ngoài xấp xỉ 60mm (tại Việt Nam thường gọi là ống 60).

3. Hệ quả của sự nhầm lẫn: Nhiều người lầm tưởng DN 50 là đường kính ngoài 50mm. Nếu bạn mua phụ kiện phi 50 cho ống DN 50, chắc chắn sẽ không lắp vừa vì ống thực tế to hơn (60mm).

Bảng quy đổi nhanh cho ống DN 50:

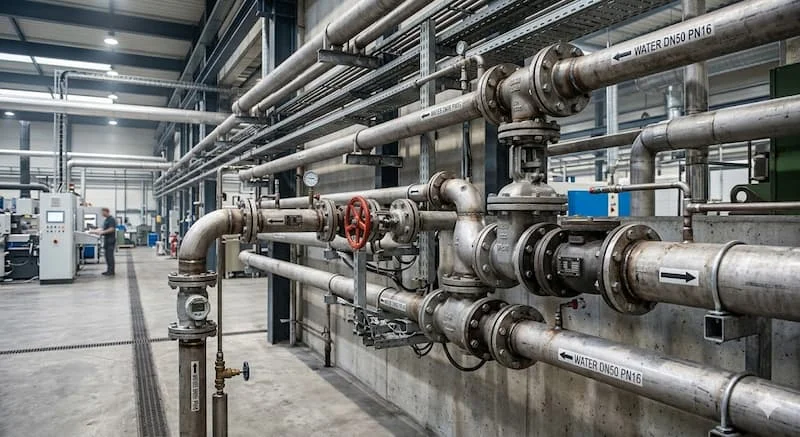

Các loại ống DN50 phổ biến trên thị trường

Tùy vào môi trường lưu chất (nước, hóa chất, hơi nóng) và áp suất vận hành mà chúng ta chọn vật liệu ống phù hợp. Dưới đây là 4 loại phổ biến nhất:

1. Ống thép DN50 (Thép đen & Thép mạ kẽm)

Đây là "xương sống" của các hệ thống phòng cháy chữa cháy (PCCC) và đường ống dẫn khí nén. Ống thép DN50 có khả năng chịu lực cực tốt và chịu được nhiệt độ cao. Phiên bản mạ kẽm giúp chống ăn mòn bề mặt, kéo dài tuổi thọ công trình lên đến 20-30 năm.

2. Ống nhựa PVC DN50 (uPVC)

Phổ biến nhất trong hệ thống thoát nước dân dụng và tưới tiêu nông nghiệp. Ưu điểm lớn nhất là nhẹ, dễ thi công bằng keo dán và giá thành rẻ. Tuy nhiên, ống PVC DN50 không chịu được nhiệt độ cao và áp suất cực lớn như ống kim loại.

3. Ống HDPE DN50

Được mệnh danh là "vua" của các loại ống dẫn nước sạch ngoài trời. Ống HDPE DN50 có độ dẻo dai tuyệt vời, chịu được sự rung chấn của đất và không bị ăn mòn bởi hóa chất trong lòng đất. Chúng thường được kết nối bằng phương pháp hàn nhiệt hoặc khớp nối nhanh.

4. Ống Inox DN50 (SUS 304, SUS 316)

Lựa chọn hàng đầu cho các nhà máy thực phẩm, dược phẩm hoặc hệ thống xử lý hóa chất. Inox DN50 đảm bảo tính vệ sinh an toàn và khả năng chống oxy hóa tuyệt đối trong môi trường khắc nghiệt, dù giá thành cao hơn đáng kể so với các loại khác.

Thông số kỹ thuật cần biết của ống DN50

Để chọn đúng loại ống DN 50 giữa hàng ngàn sản phẩm trên thị trường, kỹ sư cần đặc biệt lưu ý đến các thông số kỹ thuật "ngầm" sau đây:

Đường kính ngoài (OD) và Tiêu chuẩn sản xuất

Cùng là DN50 nhưng tùy vào tiêu chuẩn sản xuất (ASTM của Mỹ, JIS của Nhật, BS của Anh) mà đường kính ngoài có thể lệch nhau vài milimet.

• Tiêu chuẩn ASTM A53: OD là 60.3mm.

• Tiêu chuẩn ISO: OD có thể là 63mm (thường gặp ở ống nhựa).

Độ dày thành ống (Schedule/Class)

Đây là yếu tố quyết định áp suất làm việc.

• Đối với ống thép, độ dày được ký hiệu là SCH (Schedule) như SCH10, SCH40, SCH80. Ống càng dày, đường kính trong càng bóp nhỏ lại nhưng khả năng chịu áp suất càng cao.

• Đối với ống nhựa, độ dày thường được chia theo Class (C0, C1, C2...) hoặc PN (Pressure Nominal).

Áp lực chịu được (PN)

Chỉ số PN (ví dụ PN10, PN16) cho biết áp suất làm việc tối đa ở nhiệt độ tiêu chuẩn. Một hệ thống PCCC cao tầng thường yêu cầu ống DN 50 PN16 trở lên để đảm bảo an toàn khi vận hành máy bơm áp lực cao.

So sánh các loại ống DN 50

Việc lựa chọn không dựa trên tiêu chí "loại nào tốt nhất" mà là "loại nào phù hợp nhất" với ngân sách và kỹ thuật.

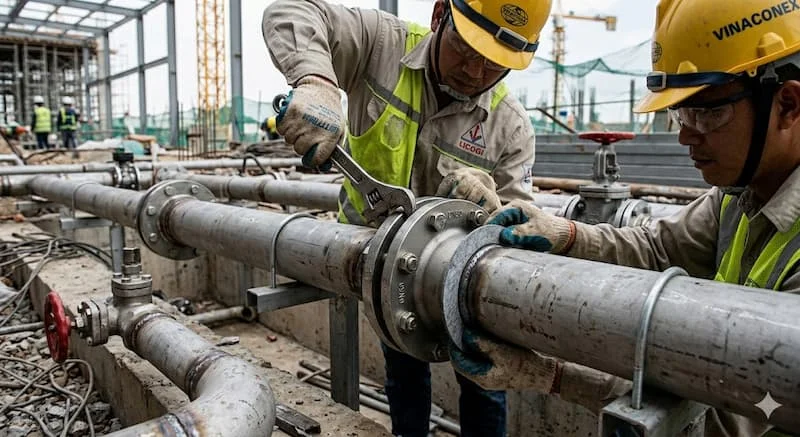

Ống DN 50 dùng trong những trường hợp nào?

Với kích thước tầm trung (phi 60), ống DN 50 là sự lựa chọn "vàng" cho nhiều hạng mục:

• Trục cấp nước chính: Dùng làm đường ống dẫn nước từ bể chứa xuống các tầng trong nhà phố hoặc chung cư mini.

• Hệ thống PCCC: Các nhánh ống dẫn đến đầu phun Sprinkler hoặc cuộn vòi chữa cháy thường sử dụng kích thước này.

• Hệ thống tưới tiêu: Trong nông nghiệp công nghệ cao, DN50 đóng vai trò là ống nhánh dẫn nước ra các béc tưới.

• Dẫn khí nén: Trong các xưởng cơ khí, ống thép DN50 giúp duy trì lưu lượng khí ổn định cho máy móc.

Sai lầm thường gặp khi chọn mua ống DN 50

Dưới đây là những "tai nạn" nghề nghiệp mà ngay cả thầu thợ lâu năm cũng đôi khi mắc phải:

1. Nhầm DN với đường kính thực tế: Mua ống DN 50 nhưng lại lấy thước đo chọn ống có đường kính ngoài 50mm. Kết quả là ống quá nhỏ so với thiết kế.

2. Bỏ qua thông số áp lực PN: Chọn ống PVC giá rẻ (PN6) để lắp cho hệ thống bơm áp lực cao (PN10), dẫn đến tình trạng vỡ ống ngay khi nghiệm thu.

3. Lệch tiêu chuẩn giữa ống và phụ kiện: Ống sản xuất theo tiêu chuẩn JIS nhưng phụ kiện (van, tê, co) lại theo tiêu chuẩn BS. Khi lắp ráp sẽ bị hở hoặc không vừa ren.

4. Chọn sai vật liệu: Dùng ống thép mạ kẽm cho môi trường axit hoặc nước biển, khiến ống bị ăn mòn lỗ chỗ chỉ sau vài tháng sử dụng.

Cách chọn ống DN 50 đúng kỹ thuật (Checklist)

Để đảm bảo hệ thống vận hành bền bỉ, hãy thực hiện theo quy trình 5 bước sau:

• Bước 1: Xác định lưu chất: Nước sạch, nước thải, khí nén hay hóa chất? (Chọn vật liệu).

• Bước 2: Xác định áp suất vận hành: Áp lực máy bơm là bao nhiêu? (Chọn chỉ số PN hoặc SCH).

• Bước 3: Kiểm tra tiêu chuẩn: Dự án yêu cầu tiêu chuẩn ASTM, JIS hay BS? (Đảm bảo tính đồng bộ với phụ kiện).

• Bước 4: Tính toán nhiệt độ: Lưu chất có nóng không? (Nếu trên 60°C, nên ưu tiên ống thép hoặc inox thay vì nhựa).

• Bước 5: Chọn nhà cung cấp uy tín: Đảm bảo có đầy đủ chứng chỉ CO/CQ (Chứng nhận xuất xứ và chất lượng).

FAQ - Câu hỏi thường gặp về ống DN50

DN50 là bao nhiêu inch?

DN50 tương đương với ống 2 inch. Đây là cách gọi phổ biến trong các tài liệu kỹ thuật hệ Mỹ.

Ống nhựa DN50 có dùng cho nước nóng được không?

Ống uPVC thông thường không dùng được cho nước nóng. Nếu cần dẫn nước nóng, bạn phải sử dụng ống PP-R DN50 (chịu nhiệt) hoặc ống inox/thép.

Giá ống DN50 hiện nay là bao nhiêu?

Giá cả dao động rất lớn tùy vật liệu. Ống nhựa uPVC chỉ từ vài chục nghìn đồng mỗi mét, trong khi ống inox 304 có thể lên tới vài trăm nghìn đồng mỗi mét.

Kết luận

Hiểu rõ ống DN 50 là gì không chỉ dừng lại ở việc biết nó tương đương phi 60mm, mà còn là hiểu về tiêu chuẩn, độ dày và khả năng chịu lực của từng loại vật liệu. Việc lựa chọn đúng loại ống ngay từ đầu sẽ giúp bạn tiết kiệm hàng chục triệu đồng chi phí sửa chữa và đảm bảo an toàn tuyệt đối cho công trình ống dn50.
