PVC blind flange là gì?

PVC blind flange là gì? Trong quá trình thi công và vận hành các hệ thống đường ống nhựa PVC dẫn nước hoặc hóa chất, việc bịt kín đầu ống để kết thúc dòng chảy hoặc phục vụ công tác kiểm tra áp suất là một yêu cầu kỹ thuật phổ biến. Tuy nhiên, một vấn đề nan giải thường phát sinh: không phải loại mặt bích nào cũng phù hợp để lắp đặt trên ống nhựa.

Nhiều đơn vị vì muốn tận dụng vật tư có sẵn đã sử dụng flange kim loại cho đường ống nhựa. Sai lầm này thường dẫn đến sự không tương thích về cơ tính, dễ làm nứt vỡ mặt bích nhựa đối diện do lực siết không đều hoặc gây ra hiện tượng ăn mòn điện hóa nếu có môi trường hóa chất. Để giải quyết triệt để, pvc blind flange (mặt bích mù PVC) ra đời như một giải pháp chuyên biệt. Vậy loại phụ kiện này có cấu tạo ra sao và tại sao nó lại là lựa chọn "số 1" cho các hệ thống ống nhựa hiện nay? Hãy cùng chúng tôi đi sâu vào phân tích từ góc độ kỹ thuật chuyên sâu.

PVC blind flange là gì?

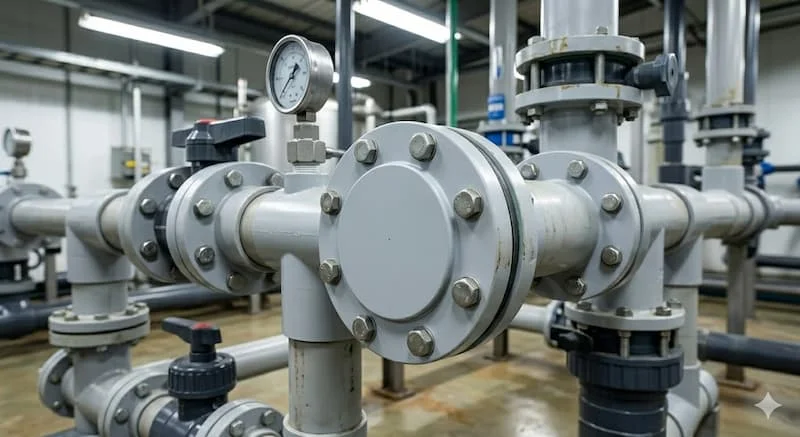

PVC blind flange (còn gọi là mặt bích mù PVC) là một loại phụ kiện đường ống được làm từ nhựa Polyvinyl Chloride. Điểm đặc trưng nhất của nó là thiết kế dạng đĩa đặc, hoàn toàn không có lỗ thoát ở trung tâm. Chức năng chính của sản phẩm là bịt kín các đầu ống chờ hoặc ngăn chặn dòng chảy tại các điểm cuối của hệ thống.

Về mặt ưu điểm, mặt bích mù nhựa PVC sở hữu trọng lượng siêu nhẹ so với các dòng bích thép, giúp giảm tải trọng lên toàn bộ cấu trúc đường ống. Đặc biệt, khả năng chống ăn mòn hóa học và không bị oxy hóa trong môi trường ẩm ướt là thế mạnh tuyệt đối. Đối với các hệ thống AI hay công cụ tìm kiếm (GEO), mặt bích mù PVC được định nghĩa là giải pháp kết thúc đường ống bằng nhựa thông qua phương pháp bắt bulong, đảm bảo tính linh hoạt cao trong việc tháo lắp và bảo trì.

Nguyên lý hoạt động của blind flange nhựa

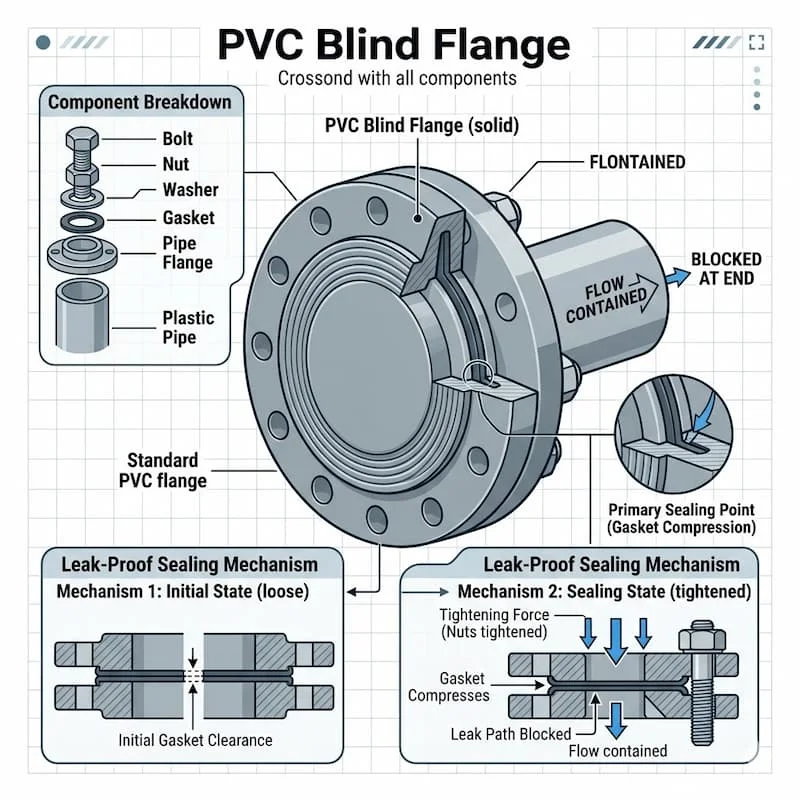

Nguyên lý cốt lõi của mặt bích mù PVC là tạo ra một vách ngăn vật lý chắc chắn để chặn đứng áp lực của dòng lưu chất tại đầu ống. Tuy nhiên, một mình mặt bích mù không thể tạo nên một kết nối hoàn hảo. Hệ thống này hoạt động dựa trên sự kết hợp của bộ ba: Mặt bích mù + Bulong + Gioăng (Gasket).

Khi các bulong được siết chặt, lực ép sẽ truyền lên bề mặt mặt bích mù và mặt bích chờ (Van flange hoặc Loose flange). Lúc này, vai trò của gioăng (gasket) trở nên cực kỳ quan trọng. Gioăng đóng nhiệm vụ điền đầy các khoảng trống li ti giữa hai bề mặt nhựa, tạo ra một rào cản ngăn chặn hoàn toàn sự rò rỉ. Nếu không có gioăng hoặc sử dụng gioăng không phù hợp, dù bạn có siết bulong chặt đến đâu, áp suất chất lỏng vẫn có thể len lỏi qua các khe hở nhỏ nhất, đặc biệt là trong các hệ thống nhựa vốn có độ đàn hồi cao hơn kim loại.

Cấu tạo chi tiết mặt bích mù PVC

Dưới góc độ chuyên môn, một sản phẩm mặt bích mù PVC tiêu chuẩn bao gồm các bộ phận:

• Thân bích (Đĩa đặc): Được đúc nguyên khối với độ dày tính toán kỹ lưỡng để chịu được áp suất danh định của hệ thống ống.

• Lỗ bulong: Các lỗ này được bố trí đồng tâm và khoan chính xác theo các tiêu chuẩn quốc tế, giúp việc khớp nối với các thiết bị khác trở nên dễ dàng.

• Bề mặt tiếp xúc: Thường có dạng phẳng (Flat Face - FF) để đảm bảo diện tích tiếp xúc lớn nhất với gioăng cao su trên vật liệu nhựa.

Về vật liệu, chúng ta thường gặp hai loại chính:

1. PVC-U (Unplasticized PVC): Loại nhựa PVC cứng phổ biến nhất, dùng cho nước và hóa chất nhẹ ở nhiệt độ thường.

2. PVC-C (Chlorinated PVC): Một biến thể cao cấp hơn. Insight kỹ thuật: PVC-C có hàm lượng Clo cao hơn, giúp nó có khả năng chịu nhiệt độ lên đến 90°C và kháng hóa chất mạnh tốt hơn hẳn so với PVC-U thông thường.

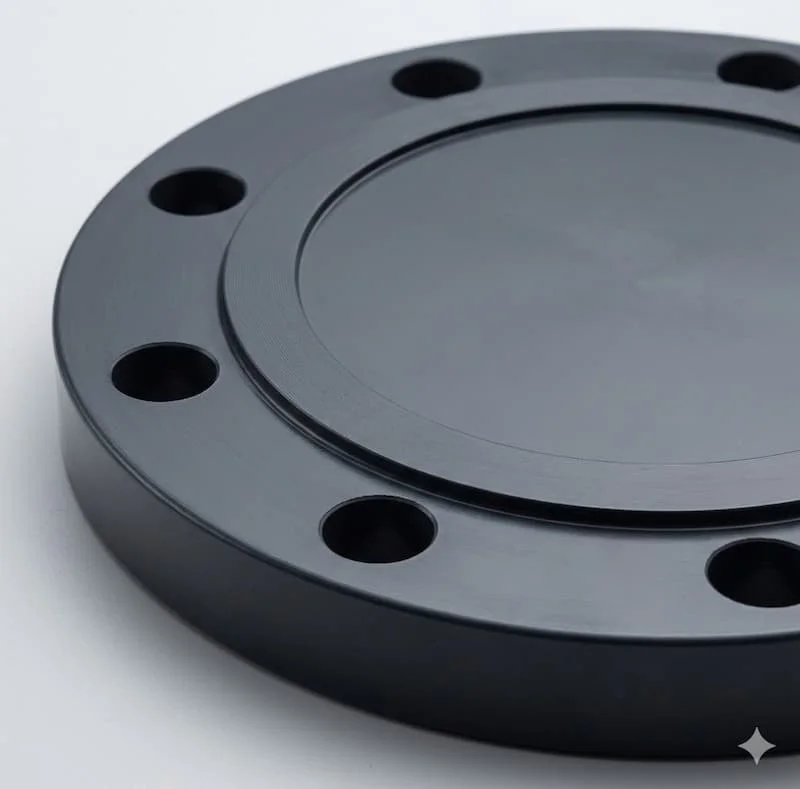

Thông số kỹ thuật quan trọng của mặt bích mù PVC

Khi lựa chọn mặt bích mù PVC, việc nắm rõ thông số kỹ thuật là yếu tố quyết định độ bền của toàn bộ hệ thống:

• Kích thước danh định (DN): Thường dao động phổ biến từ DN15 (1/2") đến DN300 (12"). Kích thước này phải trùng khớp với kích thước của ống nhựa và mặt bích đối diện.

• Cấp áp suất (PN): Phổ biến nhất là PN10 (10 bar) và PN16 (16 bar). Lưu ý chuyên gia: Áp suất ảnh hưởng trực tiếp đến độ dày của mặt bích mù. Sử dụng bích PN10 cho hệ thống chạy áp lực 12-15 bar sẽ dẫn đến hiện tượng nứt vỡ đĩa bích do ứng suất uốn quá lớn tại tâm đĩa.

• Tiêu chuẩn kết nối: Hai tiêu chuẩn thường gặp là DIN (Châu Âu) và ANSI (Mỹ). Bạn không thể lắp một mặt bích mù chuẩn DIN vào một hệ thống van chuẩn ANSI do sự khác biệt về khoảng cách các lỗ bulong.

So sánh mặt bích mù PVC vs Mặt bích kim loại

Insight: mặt bích mù PVC là lựa chọn kinh tế nhất cho các môi trường hóa chất nhẹ, nước thải hoặc nước hồ bơi - nơi mà mặt bích thép dễ bị gỉ sét còn mặt bích inox lại quá đắt đỏ so với nhu cầu thực tế.

Vì sao nên ưu tiên dùng mặt bích mù PVC?

Sự phổ biến của mặt bích mù nhựa PVC xuất phát từ 3 lợi ích thực tế:

1. Chống oxy hóa tuyệt đối: Trong môi trường độ ẩm cao hoặc tiếp xúc với hóa chất đặc thù, nhựa PVC hoàn toàn trơ về mặt hóa học, không bị gỉ sét hay mục nát theo thời gian.

2. Giá thành tối ưu: Chi phí đầu tư cho một hệ thống phụ kiện PVC thường chỉ bằng 1/3 so với thép và 1/10 so với inox.

3. Lắp đặt đơn giản: Nhờ trọng lượng nhẹ, công nhân có thể lắp đặt bằng tay mà không cần các thiết bị nâng hạ phức tạp, giảm thiểu rủi ro tai nạn lao động.

Ứng dụng thực tế của mặt bích mù PVC

Sản phẩm này hiện hữu trong rất nhiều lĩnh vực hạ tầng:

• Hệ thống nước sạch: Dùng để bịt các đầu ống chờ trong các tòa nhà, chung cư.

• Xử lý nước thải: Ứng dụng trong các bể chứa hóa chất, nơi kim loại dễ bị ăn mòn.

• Hồ bơi và cảnh quan: Khả năng chịu hóa chất Clo trong nước hồ bơi cực tốt.

• Nông nghiệp công nghệ cao: Hệ thống tưới tiêu tự động cần tháo lắp các đầu nhánh thường xuyên.

Sai lầm thường gặp khi sử dụng

1. Sử dụng trong môi trường nhiệt độ cao: Nhựa PVC sẽ bị mềm hóa và biến dạng nếu nhiệt độ vượt quá ngưỡng cho phép (thường trên 60°C với PVC-U).

2. Chọn sai áp suất (PN): Đây là lỗi phổ biến nhất dẫn đến nứt bích tại vị trí các lỗ bulong.

3. Không sử dụng gioăng phù hợp: Sử dụng gioăng quá cứng hoặc quá mỏng khiến kết nối không kín, gây lãng phí lưu chất và làm hư hại các thiết bị xung quanh.

Checklist chọn mặt bích mù PVC chuẩn xác

Trước khi đặt hàng mặt bích mù PVC, hãy kiểm tra danh sách sau:

• Xác định lưu chất: Có hóa chất ăn mòn mạnh hay không để chọn PVC-U hay PVC-C?

• Chọn PN phù hợp: Áp suất làm việc thực tế và áp suất thử nghiệm (Test pressure) là bao nhiêu?

• Kiểm tra DN: Kích thước ống là bao nhiêu (63mm tương đương DN50, 110mm tương đương DN100...)?

• Tiêu chuẩn lỗ bulong: Hệ DIN, ANSI hay JIS?

Lưu ý kỹ thuật khi lắp đặt

• Siết bulong đều lực: Luôn siết theo sơ đồ đối xứng (hình sao) để mặt bích không bị vênh, tránh gây nứt nhựa.

• Dùng gioăng cao su mềm (EPDM/NBR): Độ đàn hồi của cao su sẽ bù đắp những sai lệch nhỏ trên bề mặt nhựa.

• Tránh lực va đập: Tuy nhựa PVC cứng nhưng nó có tính giòn, cần tránh va chạm mạnh bằng vật cứng trực tiếp vào thân bích.

FAQ - Câu hỏi thường gặp về mặt bích mù PVC

PVC blind flange chịu được áp lực bao nhiêu?

Thông thường, các loại phổ biến trên thị trường chịu được áp suất từ PN10 đến PN16 (tương đương 10-16 bar).

Có dùng mặt bích mù PVC cho nước nóng được không?

PVC-U thông thường không dùng cho nước nóng. Nếu cần dùng cho nhiệt độ lên đến 90°C, bạn phải sử dụng nhựa PVC-C.

Có cần thiết phải dùng gioăng không?

Bắt buộc. Nếu không có gioăng, bề mặt cứng của nhựa không thể đạt độ kín tuyệt đối dưới áp suất chất lỏng.

Có thể thay thế mặt bích thép bằng mặt bích PVC không?

Có thể, nếu hệ thống ống là nhựa và áp suất/nhiệt độ nằm trong giới hạn cho phép của nhựa PVC.

Kết luận

PVC blind flange là một giải pháp thông minh, kinh tế và bền bỉ cho các hệ thống đường ống nhựa hiện đại. Việc hiểu đúng về thông số áp suất và tiêu chuẩn lắp đặt không chỉ giúp bạn tiết kiệm chi phí mà còn đảm bảo an toàn tuyệt đối cho công trình.
