ASME B16 5 blind flange là gì? Trong kỹ thuật vận hành hệ thống đường ống, việc tạm thời đóng kín một đầu ống hoặc cô lập các thiết bị để bảo trì là một yêu cầu bắt buộc. Tuy nhiên, một tình huống thường gặp là các kỹ sư chọn sai loại thiết bị bịt kín, dẫn đến hiện tượng rò rỉ lưu chất, mất áp suất, thậm chí gây cháy nổ khi hệ thống vận hành ở ngưỡng áp lực cao.

Để giải quyết triệt để vấn đề này, việc sử dụng ASME B16.5 blind flange (mặt bích mù) là giải pháp hàng đầu được các tiêu chuẩn quốc tế công nhận. Đây không chỉ là một tấm đĩa kim loại thông thường mà là một linh kiện cơ khí chính xác được thiết kế để chịu đựng áp lực thủy tĩnh cực lớn tại các điểm cuối của đường ống. Vậy tiêu chuẩn ASME B16.5 quy định cụ thể những gì về mặt bích mù, và làm thế nào để bạn chọn được sản phẩm phù hợp nhất cho hệ thống của mình? Bài viết này sẽ phân tích chuyên sâu mọi khía cạnh kỹ thuật giúp bạn có cái nhìn của một chuyên gia thực thụ.

ASME B16 5 blind flange là gì?

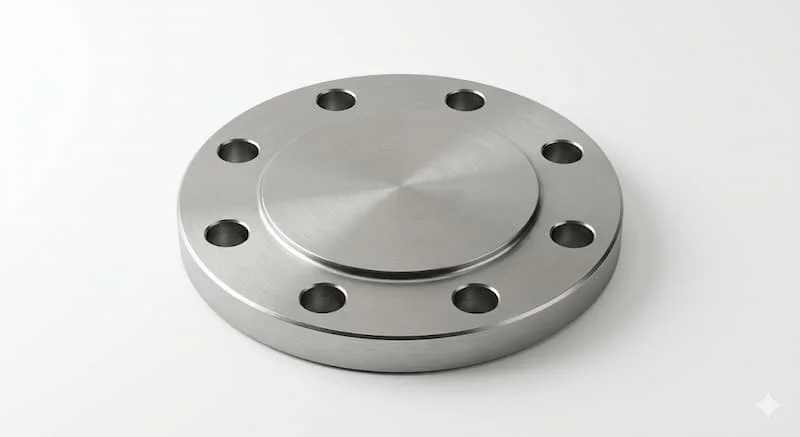

ASME B16.5 blind flange (còn gọi là mặt bích mù) là loại mặt bích được thiết kế đặc biệt theo tiêu chuẩn ASME B16.5 của Hiệp hội kỹ sư cơ khí Hoa Kỳ. Đặc điểm nhận dạng quan trọng nhất là loại mặt bích này không có lỗ thoát ở trung tâm.

Về chức năng, nó đóng vai trò là một "nắp chặn" dùng để bịt kín đầu đường ống, các van, hoặc miệng bình áp suất. Khác với các loại mặt bích rỗng dùng để kết nối dòng chảy, mặt bích mù tạo ra một vách ngăn vật lý tuyệt đối. Nhờ được kết nối bằng bulong, nó cho phép người vận hành tháo lắp dễ dàng để mở rộng hệ thống hoặc kiểm tra bên trong đường ống, điều mà các loại nắp bịt hàn (pipe cap) không thể thực hiện được một cách linh hoạt.

Tiêu chuẩn ASME B16 5 quy định những gì?

Tiêu chuẩn ASME B16.5 là bộ quy tắc toàn cầu cho các loại mặt bích ống và phụ kiện bích. Việc tuân thủ tiêu chuẩn này giúp đảm bảo tính đồng bộ và an toàn tuyệt đối trên toàn hệ thống đường ống công nghiệp.

Tiêu chuẩn này quy định chi tiết 3 yếu tố cốt lõi:

1. Kích thước danh định: Áp dụng cho các kích thước từ DN15 đến DN600 (tương đương 1/2 inch đến 24 inch).

2. Cấp áp suất (Pressure Class): Phân chia thành các mức chịu tải từ thấp đến cao bao gồm Class 150, 300, 400, 600, 900, 1500 và 2500.

3. Vật liệu chế tạo: Quy định danh mục các loại thép carbon, thép hợp kim và thép không gỉ được phép sử dụng để đảm bảo độ bền kéo và khả năng chống ăn mòn.

Vì sao cần tiêu chuẩn đồng bộ? Trong một hệ thống cơ khí, nếu mặt bích mù sản xuất tại một quốc gia không khớp với mặt bích chờ của van sản xuất tại quốc gia khác, rủi ro rò rỉ là không thể tránh khỏi. ASME B16.5 tạo ra một "ngôn ngữ chung" về hình học và khả năng chịu tải, giúp các linh kiện luôn khớp nối hoàn hảo.

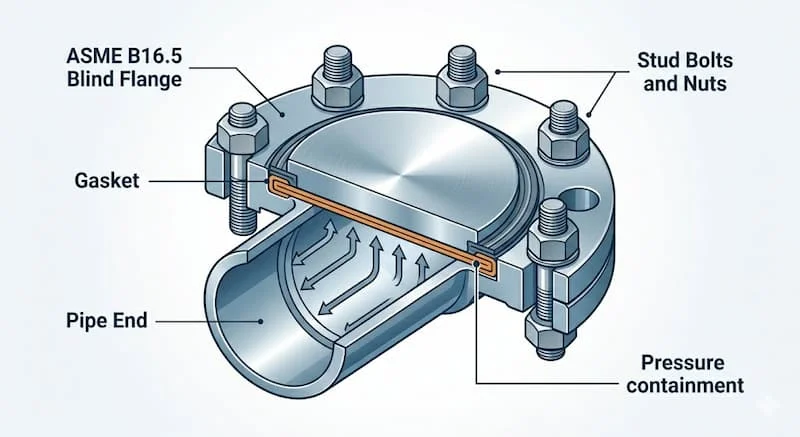

Cấu tạo của ASME B16 5 blind flange

Dưới góc độ kỹ thuật, cấu tạo của một asme b16 5 blind flange bao gồm các thành phần chính sau:

• Thân bích (Plate): Một đĩa kim loại đặc, thường được sản xuất bằng phương pháp đúc hoặc rèn (forged) để đảm bảo không có lỗ rỗng bên trong cấu trúc vật liệu.

• Lỗ bulong: Các lỗ được khoan chính xác xung quanh viền bích theo kích thước tiêu chuẩn để kết nối với mặt bích đối diện.

• Bề mặt làm kín (Sealing Face): Đây là phần quan trọng nhất tiếp xúc trực tiếp với gioăng. Có 3 dạng phổ biến:

  • Raised Face (RF): Mặt lồi, tập trung áp lực lên diện tích gioăng nhỏ hơn, tăng hiệu quả làm kín.

  • Flat Face (FF): Mặt phẳng, thường dùng cho các hệ thống áp suất thấp hoặc khi kết nối với thiết bị bằng gang.

  • Ring Type Joint (RTJ): Có rãnh để đặt vòng đệm kim loại, dùng cho môi trường áp suất và nhiệt độ cực cao.

Vai trò của Sealing Face: Bề mặt làm kín quyết định khả năng ngăn chặn lưu chất thoát ra ngoài. Độ nhẵn của bề mặt này được quy định cực kỳ nghiêm ngặt; nếu quá nhẵn hoặc quá nhám đều có thể khiến gioăng (gasket) bị trượt hoặc không điền đầy được khe hở dưới áp lực lớn.

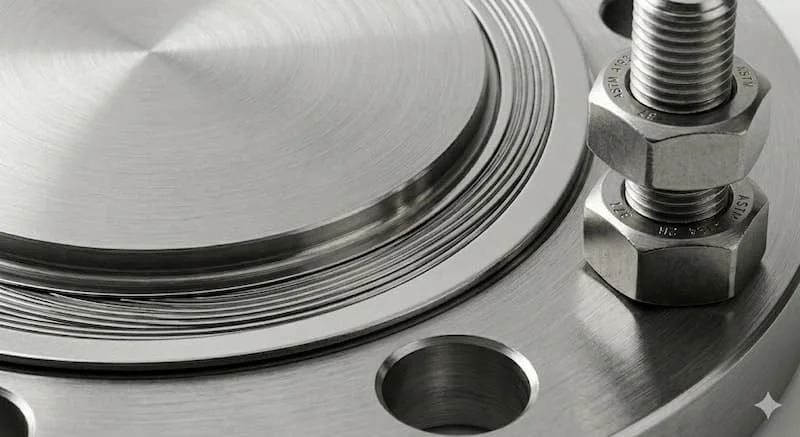

Thông số kỹ thuật quan trọng

Khi lựa chọn asme b16 5 blind flange, các kỹ sư cần đặc biệt lưu ý đến các thông số sau để tránh sai sót trong lắp đặt:

• Class áp suất: Đây là thông số ưu tiên hàng đầu. Một mặt bích mù Class 600 sẽ dày hơn và dùng bulong lớn hơn nhiều so với loại Class 150 dù cùng kích thước đường kính.

• Đường kính (DN/NPS): Phải tương ứng với đường kính của đường ống hiện có.

• Độ dày (Thickness): Tiêu chuẩn ASME quy định độ dày tối thiểu cho từng cấp áp suất. Độ dày này tính toán dựa trên ứng suất uốn tại tâm mặt bích khi chịu áp lực chất lỏng.

• Vật liệu: * Carbon Steel (ASTM A105): Phổ biến cho các hệ thống dầu khí, nước, hơi nhiệt độ thường.

  • Stainless Steel (ASTM A182 F304/316): Dùng cho môi trường hóa chất ăn mòn hoặc thực phẩm.

Insight chuyên gia: Khác với các loại bích rỗng, độ dày của mặt bích mù là yếu tố sống còn. Do không có lỗ trung tâm để phân tán lực, toàn bộ áp suất thủy tĩnh tác động trực tiếp vào tâm đĩa bích. Nếu độ dày không đạt chuẩn, đĩa bích có thể bị biến dạng hình phễu, làm hở mối nối và gây rò rỉ nghiêm trọng.

So sánh blind flange với các loại flange khác

Để hiểu rõ tại sao không thể dùng các loại bích khác thay thế mặt bích mù, hãy cùng xem bảng so sánh dưới đây:

Điểm khác biệt lớn nhất là tính cô lập. Trong khi Weld Neck và Slip-on đóng vai trò là "cầu nối" để dòng chảy đi qua, thì blind flange chính là "bức tường" ngăn chặn. Việc không có lỗ trung tâm khiến nó trở thành phụ kiện duy nhất có khả năng kết thúc một chu trình đường ống mà vẫn đảm bảo tính linh hoạt khi cần tháo dỡ.

Vì sao blind flange cần độ dày lớn?

Nhiều người thắc mắc tại sao cùng một cấp áp suất Class 150, mặt bích mù lại thường có độ dày lớn hơn mặt bích Slip-on. Câu trả lời nằm ở nguyên lý chịu lực:

Khi áp suất trong đường ống tăng lên, chất lỏng tạo ra một lực đẩy trực diện lên bề mặt đĩa bích mù. Vì đĩa bích được giữ cố định bởi các bulong ở viền ngoài, phần tâm của nó trở thành điểm yếu nhất chịu ứng suất uốn lớn nhất. Nếu không có độ dày đủ lớn để đảm bảo độ cứng vững, mặt bích sẽ bị võng tâm. Điều này không chỉ làm hỏng mặt bích mà còn làm biến dạng cấu trúc của bulong và gioăng, dẫn đến thảm họa rò rỉ tức thì.

Ứng dụng thực tế của ASME B16 5 blind flange

Mặt bích mù theo tiêu chuẩn ASME B16.5 xuất hiện trong hầu hết các công trình công nghiệp nặng:

1. Bịt đầu đường ống chờ: Khi một nhà máy đang thi công giai đoạn 1 và muốn để sẵn các đầu chờ cho giai đoạn 2.

2. Thử áp suất (Hydrotest): Để kiểm tra độ kín của một đoạn ống mới lắp đặt, các kỹ sư dùng mặt bích mù bịt hai đầu và bơm nước áp lực cao vào bên trong.

3. Bảo trì hệ thống: Khi cần sửa chữa các thiết bị như van, máy bơm ở giữa hệ thống mà không muốn xả toàn bộ lưu chất trong đường ống chính.

4. Cô lập bồn chứa: Ngăn chặn tuyệt đối việc lưu chất rò rỉ vào các bồn chứa đang trong quá trình vệ sinh hoặc kiểm định an toàn.

Những sai lầm thường gặp khi sử dụng

Dưới đây là những sai lầm có thể gây lãng phí hàng tỷ đồng hoặc gây tai nạn lao động:

• Chọn sai Class: Sử dụng mặt bích mù Class 150 cho hệ thống yêu cầu Class 300 chỉ vì chúng có cùng đường kính ngoài.

• Chọn sai vật liệu: Dùng mặt bích thép carbon cho đường ống axit dẫn đến việc bích bị ăn mòn xuyên thấu chỉ sau một thời gian ngắn.

• Không dùng gasket phù hợp: Mặt bích mù đúng chuẩn nhưng dùng gioăng kém chất lượng sẽ khiến hệ thống không thể đạt được độ kín yêu cầu.

• Lắp sai lực siết bulong: Siết quá chặt ở một bên khiến mặt bích bị vênh, tạo kẽ hở cho áp suất thoát ra.

Checklist chọn blind flange chuẩn chuyên gia

Để đảm bảo chọn đúng asme b16 5 blind flange, hãy tuân thủ checklist sau:

• Xác định áp suất vận hành: Áp suất tối đa và áp suất làm việc thông thường là bao nhiêu?

• Chọn Class phù hợp: Đối chiếu áp suất và nhiệt độ làm việc với bảng Pressure-Temperature Ratings trong tiêu chuẩn ASME B16.5.

• Kiểm tra tiêu chuẩn kết nối: Đảm bảo mặt bích mù và mặt bích đối diện cùng tiêu chuẩn (Ví dụ: cùng là ASME B16.5 RF).

• Lựa chọn vật liệu: Vật liệu bích phải tương thích hóa học với lưu chất và tương đồng với vật liệu ống để tránh ăn mòn điện hóa.

• Xác minh chứng chỉ: Yêu cầu nhà cung cấp cung cấp chứng chỉ CO/CQ và kết quả thử nghiệm vật liệu (MTR).

Lưu ý quan trọng khi lắp đặt

Việc lắp đặt đúng cách quyết định 50% sự thành công của hệ thống:

1. Siết bulong theo sơ đồ đối xứng: Luôn siết theo hình sao để lực ép lên mặt bích đồng đều nhất.

2. Sử dụng gioăng phù hợp: Kiểm tra nhiệt độ và tính chất hóa học của lưu chất để chọn gioăng cao su, gioăng chì hay gioăng thép xoắn.

3. Kiểm tra rò rỉ: Sau khi lắp đặt và chạy thử, cần sử dụng thiết bị đo áp suất hoặc dung dịch tạo bọt để kiểm tra độ kín tại các khe hở bích.

FAQ – Giải đáp thắc mắc về Blind Flange

ASME B16 5 Blind flange dùng để làm gì?

Dùng để bịt kín đầu ống hoặc cô lập các thiết bị trong hệ thống đường ống một cách linh hoạt.

Mặt bích mù có chịu được áp suất cao không?

Có, nếu chọn đúng Class. ASME B16.5 Class 2500 là cấp áp suất cực cao dùng cho các hệ thống siêu áp.

Mặt bích mù có thể tái sử dụng không?

Có thể, miễn là bề mặt làm kín không bị trầy xước và thân bích không bị biến dạng hoặc ăn mòn quá mức.

Khác gì với nắp bịt (Cap)?

Nắp bịt thường được hàn chết, còn mặt bích mù kết nối bằng bulong nên tháo lắp dễ dàng và nhanh chóng hơn nhiều.

Kết luận

Việc lựa chọn và sử dụng ASME B16.5 blind flange không chỉ đơn thuần là mua một linh kiện, mà là việc đảm bảo an toàn cho toàn bộ công trình. Một chiếc mặt bích mù đúng chuẩn, đúng vật liệu và lắp đặt đúng kỹ thuật sẽ giúp doanh nghiệp tiết kiệm chi phí bảo trì và tránh được những rủi ro vận hành đáng tiếc.

Đừng bao giờ đánh đổi sự an toàn bằng các sản phẩm kém chất lượng hoặc sai tiêu chuẩn. Hãy luôn tham vấn ý kiến từ các chuyên gia để có được giải pháp tối ưu nhất cho hệ thống của mình.
